1. FUNDAMENTOS DE MAQUINAS ELÉCTRICAS
Esteban Montero Montenegro
Electrotecnia 5-10

2. ONDA SENOIDAL
E S E L T I P O F U N D A M E N T A L D E C O R R I E N T E A L T E R N A ( C A ) Y V O L T A J E
A L T E R N O

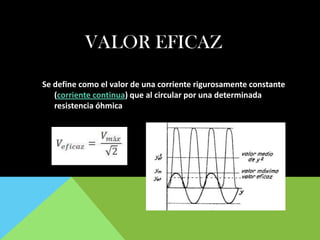

3. VALOR EFICAZ
Se define como el valor de una corriente rigurosamente constante
(corriente continua) que al circular por una determinada
resistencia óhmica

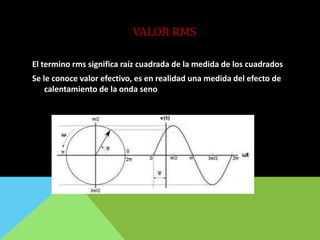

4. VALOR RMS
El termino rms significa raíz cuadrada de la medida de los cuadrados
Se le conoce valor efectivo, es en realidad una medida del efecto de
calentamiento de la onda seno

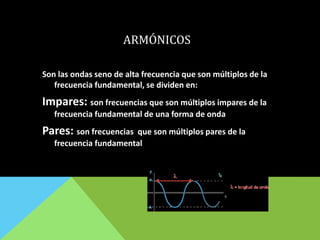

5. ARMÓNICOS
Son las ondas seno de alta frecuencia que son múltiplos de la
frecuencia fundamental, se dividen en:
Impares: son frecuencias que son múltiplos impares de la
frecuencia fundamental de una forma de onda
Pares: son frecuencias que son múltiplos pares de la
frecuencia fundamental

6. IMPEDANCIA
La impedancia (Z) es la medida de oposición que presenta un circuito
a una corriente cuando se aplica un voltaje.
Z= R+jX

7. ARMÓNICOS
Son las ondas seno de alta frecuencia que son múltiplos de la
frecuencia fundamental, se dividen en:
Impares: son frecuencias que son múltiplos impares de la
frecuencia fundamental de una forma de onda
Pares: son frecuencias que son múltiplos pares de la
frecuencia fundamental

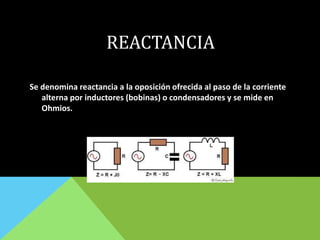

8. REACTANCIA
Se denomina reactancia a la oposición ofrecida al paso de la corriente
alterna por inductores (bobinas) o condensadores y se mide en
Ohmios.

9. REACTANCIA CAPACITIVA
Puesto que un condensador difiere de una resistencia pura en el que amacena energía
electroestática, su efecto se llama reactancia capacitiva

10. REACTANCIA INDUCTIVA
Es una medida de la capacidad que tiene una bobina para establecer
un voltaje inducido a consecuencia de un cambio de corriente, y
que dicho voltaje inducido actué en dirección opuesta al cambio
de la corriente

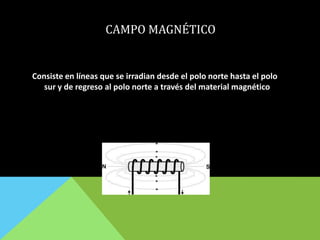

11. CAMPO MAGNÉTICO
Consiste en líneas que se irradian desde el polo norte hasta el polo
sur y de regreso al polo norte a través del material magnético

12. DENSIDAD DE CAMPO MAGNÉTICO
Es la cantidad de flujo magnético por unidad de área perpendicular al
campo magnético
B=flujo/A( área de sección transversal)

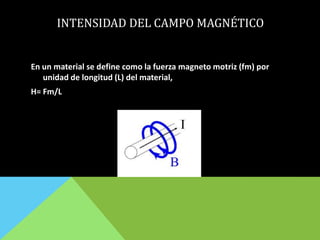

13. INTENSIDAD DEL CAMPO MAGNÉTICO
En un material se define como la fuerza magneto motriz (fm) por
unidad de longitud (L) del material,
H= Fm/L

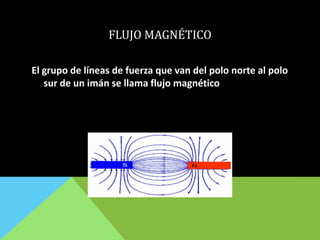

14. FLUJO MAGNÉTICO
El grupo de líneas de fuerza que van del polo norte al polo
sur de un imán se llama flujo magnético

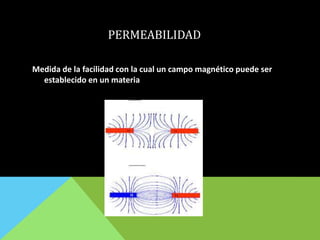

15. PERMEABILIDAD
Medida de la facilidad con la cual un campo magnético puede ser
establecido en un materia

16. FUERZA DE LORENZ
Es la fuerza ejercida por el campo electromagnético que recibe una
partícula cargada o una corriente eléctrica

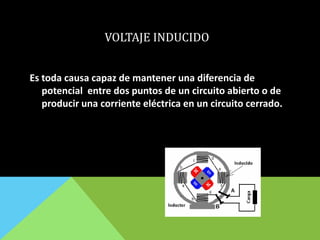

17. VOLTAJE INDUCIDO
Es toda causa capaz de mantener una diferencia de
potencial entre dos puntos de un circuito abierto o de
producir una corriente eléctrica en un circuito cerrado.

18. DIRECCIÓN DE FUERZA DEL
CAMPO MAGNÉTICO EN UN CONDUCTOR
RECTO
En el espectrómetro de masas o en el ciclotrón, ya hemos estudiado
la fuerza que ejerce un campo magnético sobre un portador de
carga y el movimiento que produce.

19. HISTÉRESIS MAGNÉTICA
Cuando se aplica una fuerza magnetizan te a un material,
la densidad de flujo del material cambia en cierto modo

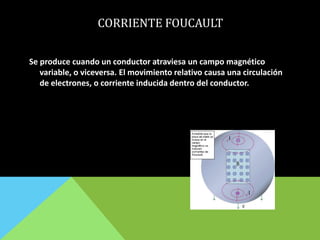

20. CORRIENTE FOUCAULT
Se produce cuando un conductor atraviesa un campo magnético
variable, o viceversa. El movimiento relativo causa una circulación
de electrones, o corriente inducida dentro del conductor.

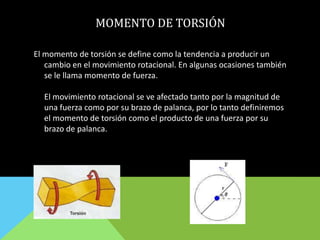

21. MOMENTO DE TORSIÓN
El momento de torsión se define como la tendencia a producir un
cambio en el movimiento rotacional. En algunas ocasiones también
se le llama momento de fuerza.
El movimiento rotacional se ve afectado tanto por la magnitud de
una fuerza como por su brazo de palanca, por lo tanto definiremos
el momento de torsión como el producto de una fuerza por su
brazo de palanca.

22. TRABAJO MECÁNICO
El concepto de trabajo mecánico aparece estrechamente vinculado al
de fuerza. De este modo, para que exista trabajo debe aplicarse
una fuerza mecánica a lo largo de una cierta trayectoria. En
términos físicos, el trabajo W se define como el producto escalar de
la fuerza aplicada por la distancia recorrida.

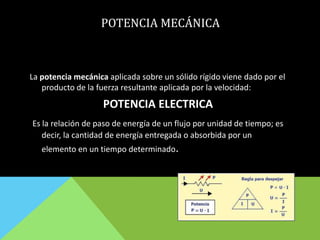

23. POTENCIA MECÁNICA
La potencia mecánica aplicada sobre un sólido rígido viene dado por el
producto de la fuerza resultante aplicada por la velocidad:
POTENCIA ELECTRICA
Es la relación de paso de energía de un flujo por unidad de tiempo; es
decir, la cantidad de energía entregada o absorbida por un
elemento en un tiempo determinado.

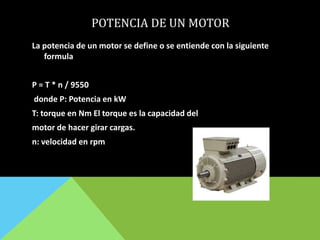

24. POTENCIA DE UN MOTOR
La potencia de un motor se define o se entiende con la siguiente
formula
P = T * n / 9550
donde P: Potencia en kW
T: torque en Nm El torque es la capacidad del
motor de hacer girar cargas.
n: velocidad en rpm

25. TRASFORMACIÓN DE ENERGÍA EN UNA MAQUINA
La transformación de energía en una maquina es gracias a un
motor eléctrico que transforma la energía eléctrica en energía
mecánica por medio de la acción de los campos magnéticos
generados en sus bobinas. Son máquinas eléctricas rotatorias
compuestas por un estator y un rotor.

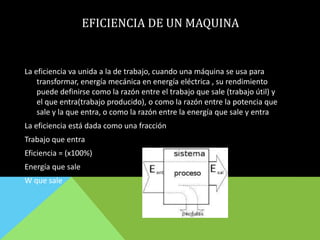

26. EFICIENCIA DE UN MAQUINA
La eficiencia va unida a la de trabajo, cuando una máquina se usa para
transformar, energía mecánica en energía eléctrica , su rendimiento
puede definirse como la razón entre el trabajo que sale (trabajo útil) y
el que entra(trabajo producido), o como la razón entre la potencia que
sale y la que entra, o como la razón entre la energía que sale y entra
La eficiencia está dada como una fracción
Trabajo que entra
Eficiencia = (x100%)
Energía que sale
W que sale
