1. Electrotecnia 5°
Voca 2015
MANTENIMIENTO DE
MÁQUINAS ELÉCTRICAS.
Alejandra Badilla 5-11

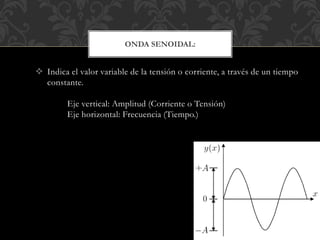

2.  Indica el valor variable de la tensión o corriente, a través de un tiempo
constante.
Eje vertical: Amplitud (Corriente o Tensión)
Eje horizontal: Frecuencia (Tiempo.)
ONDA SENOIDAL:

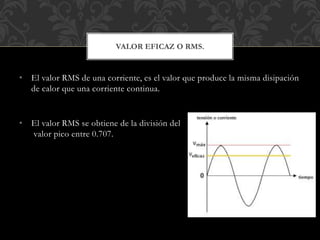

3. • El valor RMS de una corriente, es el valor que produce la misma disipación
de calor que una corriente continua.
• El valor RMS se obtiene de la división del
valor pico entre 0.707.
VALOR EFICAZ O RMS.

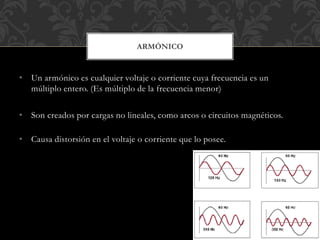

4. • Un armónico es cualquier voltaje o corriente cuya frecuencia es un
múltiplo entero. (Es múltiplo de la frecuencia menor)
• Son creados por cargas no lineales, como arcos o circuitos magnéticos.
• Causa distorsión en el voltaje o corriente que lo posee.
ARMÓNICO

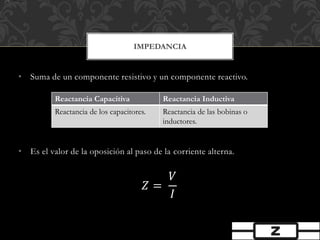

5. • Suma de un componente resistivo y un componente reactivo.
• Es el valor de la oposición al paso de la corriente alterna.
𝑍 =
𝑉
𝐼
IMPEDANCIA
Reactancia Capacitiva Reactancia Inductiva
Reactancia de los capacitores. Reactancia de las bobinas o
inductores.

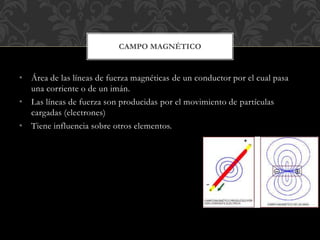

6. • Área de las líneas de fuerza magnéticas de un conductor por el cual pasa
una corriente o de un imán.
• Las líneas de fuerza son producidas por el movimiento de partículas
cargadas (electrones)
• Tiene influencia sobre otros elementos.
CAMPO MAGNÉTICO

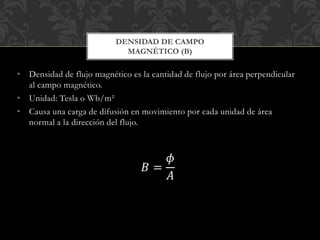

7. • Densidad de flujo magnético es la cantidad de flujo por área perpendicular
al campo magnético.
• Unidad: Tesla o Wb/m²
• Causa una carga de difusión en movimiento por cada unidad de área
normal a la dirección del flujo.
𝐵 =
𝜙
𝐴
DENSIDAD DE CAMPO
MAGNÉTICO (B)

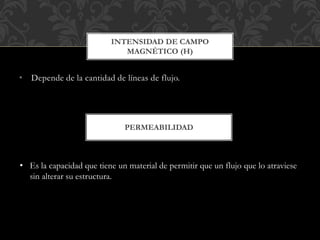

8. • Depende de la cantidad de líneas de flujo.
INTENSIDAD DE CAMPO
MAGNÉTICO (H)
PERMEABILIDAD
• Es la capacidad que tiene un material de permitir que un flujo que lo atraviese
sin alterar su estructura.

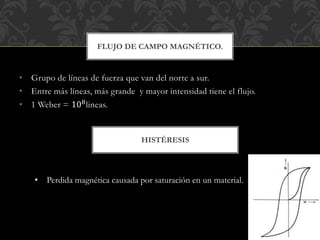

9. • Grupo de líneas de fuerza que van del norte a sur.
• Entre más líneas, más grande y mayor intensidad tiene el flujo.
• 1 Weber = 108lineas.
FLUJO DE CAMPO MAGNÉTICO.
HISTÉRESIS
• Perdida magnética causada por saturación en un material.

10. • También llamada fuerza electromotriz.
• Fuerza que se crea cuando un conductor que transporta corriente se coloca
en un campo magnético.
• Fuerza fundamental que constituye la operación de motores, generadores
ETC.
FUERZA DE LORENZ

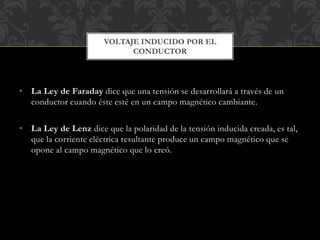

11. • La Ley de Faraday dice que una tensión se desarrollará a través de un
conductor cuando éste esté en un campo magnético cambiante.
• La Ley de Lenz dice que la polaridad de la tensión inducida creada, es tal,
que la corriente eléctrica resultante produce un campo magnético que se
opone al campo magnético que lo creó.
VOLTAJE INDUCIDO POR EL
CONDUCTOR

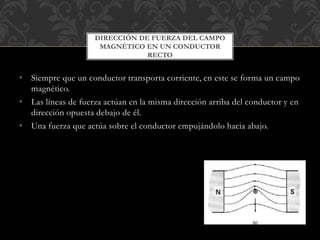

12. • Siempre que un conductor transporta corriente, en este se forma un campo
magnético.
• Las líneas de fuerza actúan en la misma dirección arriba del conductor y en
dirección opuesta debajo de él.
• Una fuerza que actúa sobre el conductor empujándolo hacia abajo.
DIRECCIÓN DE FUERZA DEL CAMPO
MAGNÉTICO EN UN CONDUCTOR
RECTO

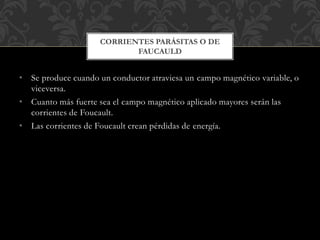

13. • Se produce cuando un conductor atraviesa un campo magnético variable, o
viceversa.
• Cuanto más fuerte sea el campo magnético aplicado mayores serán las
corrientes de Foucault.
• Las corrientes de Foucault crean pérdidas de energía.
CORRIENTES PARÁSITAS O DE
FAUCAULD

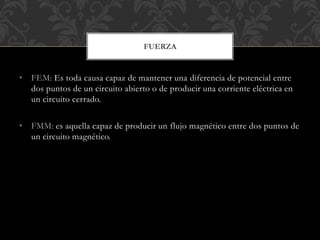

14. • FEM: Es toda causa capaz de mantener una diferencia de potencial entre
dos puntos de un circuito abierto o de producir una corriente eléctrica en
un circuito cerrado.
• FMM: es aquella capaz de producir un flujo magnético entre dos puntos de
un circuito magnético.
FUERZA

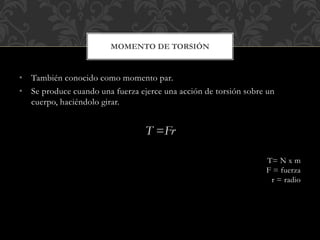

15. • También conocido como momento par.
• Se produce cuando una fuerza ejerce una acción de torsión sobre un
cuerpo, haciéndolo girar.
T =Fr
T= N x m
F = fuerza
r = radio
MOMENTO DE TORSIÓN

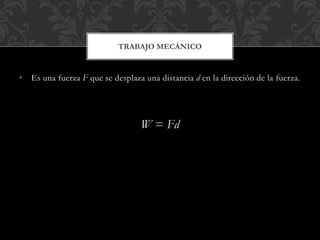

16. • Es una fuerza F que se desplaza una distancia d en la dirección de la fuerza.
W = Fd
TRABAJO MECÁNICO

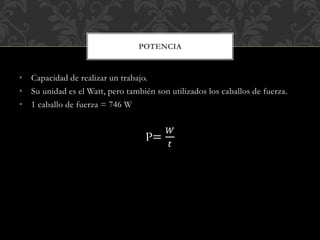

17. • Capacidad de realizar un trabajo.
• Su unidad es el Watt, pero también son utilizados los caballos de fuerza.
• 1 caballo de fuerza = 746 W
P=
𝑊
𝑡
POTENCIA

18. • La potencia mecánica de un motor depende de su velocidad de rotación y
de momento de torsión o par que desarrolla.
𝑃 =
𝑛𝑇
9.55
n= velocidad de rotación
T= Momento de torsión
9.55 = constante.
POTENCIA DE UN MOTOR

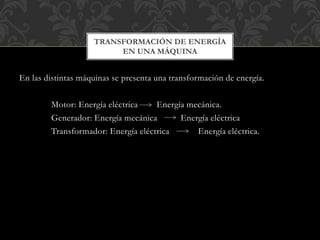

19. En las distintas máquinas se presenta una transformación de energía.
Motor: Energía eléctrica Energía mecánica.
Generador: Energía mecánica Energía eléctrica
Transformador: Energía eléctrica Energía eléctrica.
TRANSFORMACIÓN DE ENERGÍA
EN UNA MÁQUINA

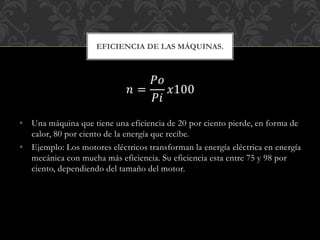

20. 𝑛 =
𝑃𝑜
𝑃𝑖
𝑥100
• Una máquina que tiene una eficiencia de 20 por ciento pierde, en forma de
calor, 80 por ciento de la energía que recibe.
• Ejemplo: Los motores eléctricos transforman la energía eléctrica en energía
mecánica con mucha más eficiencia. Su eficiencia esta entre 75 y 98 por
ciento, dependiendo del tamaño del motor.
EFICIENCIA DE LAS MÁQUINAS.
