Ondas
- 1. ONDAS Tema 10. Pág.163 http://www.educaplus.org/play-127-Ondas- longitudinales-y-transversales.html

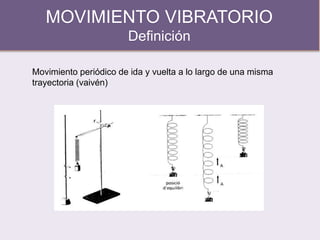

- 2. MOVIMIENTO VIBRATORIO Definición Movimiento periódicode ida y vuelta a lo largo de una misma trayectoria (vaivén)
- 3. MOVIMIENTO ONDULATORIO = ONDA Definición Propagaciónde un movimiento vibratorio Unas partículas empiezan a vibrar más tarde que otras Las ondas transportan energía pero no materia Ondas Educaplus

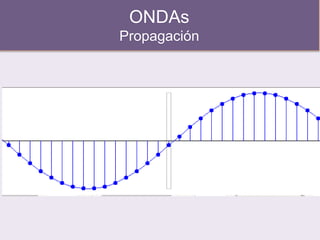

- 4.

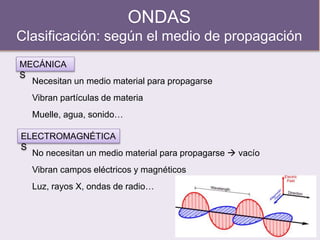

- 5. ONDAS Clasificación: según elmedio de propagación MECÁNICA S Necesitan un medio material para propagarse Muelle, agua, sonido… ELECTROMAGNÉTICA S No necesitan un medio material para propagarse vacío Luz, rayos X, ondas de radio… Vibran partículas de materia Vibran campos eléctricos y magnéticos

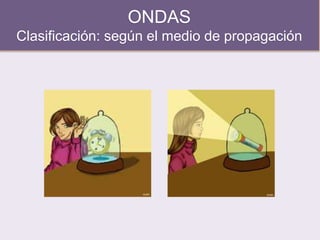

- 6. ONDAS Clasificación: según elmedio de propagación
- 7. ONDAS Clasificación: según ladirección de propagación LONGITUDINALE S Dirección de propagación = Dirección de vibración Muelle, sonido… TRANSVERSALE S Dirección de propagación Dirección de vibración Agua, cuerda, luz… Ondas Educaplus
- 8. ONDAS Características Elongación (y) Distanciade un punto a la posición de equilibrio La elongación máxima es la amplitud Amplitud (A) Máxima distancia de un punto a la posición de equilibrio Foco

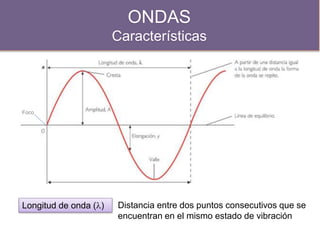

- 9. ONDAS Características Foco Longitud de onda() Distancia entre dos puntos consecutivos que se encuentran en el mismo estado de vibración

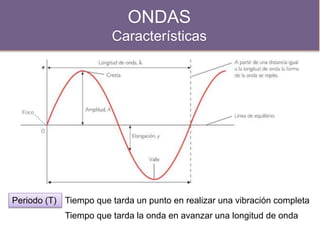

- 10. ONDAS Características Foco Periodo (T) Tiempoque tarda un punto en realizar una vibración completa Tiempo que tarda la onda en avanzar una longitud de onda

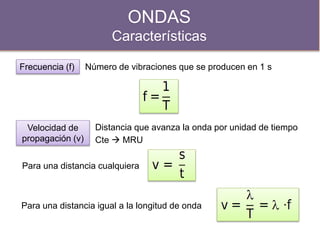

- 11. ONDAS Características Frecuencia (f) Númerode vibraciones que se producen en 1 s Velocidad de propagación (v) Distancia que avanza la onda por unidad de tiempo Para una distancia cualquiera Cte MRU Para una distancia igual a la longitud de onda

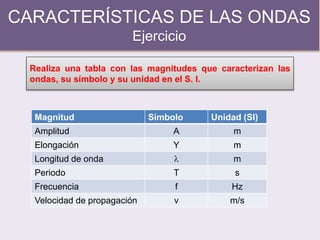

- 12. CARACTERÍSTICAS DE LASONDAS Ejercicio Realiza una tabla con las magnitudes que caracterizan las ondas, su símbolo y su unidad en el S. I. Magnitud Símbolo Unidad (SI) Amplitud A m Elongación Y m Longitud de onda m Periodo T s Frecuencia f Hz Velocidad de propagación v m/s

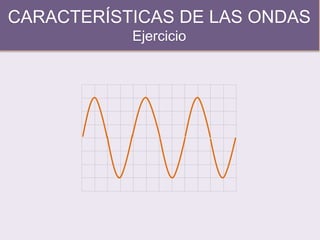

- 13. CARACTERÍSTICAS DE LASONDAS Ejercicio

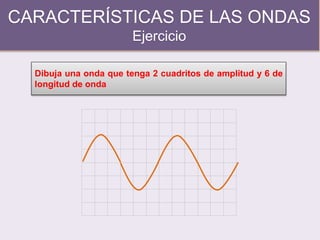

- 14. CARACTERÍSTICAS DE LASONDAS Ejercicio Dibuja una onda que tenga 2 cuadritos de amplitud y 6 de longitud de onda

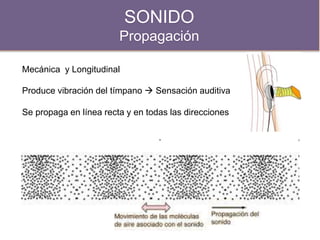

- 15. SONIDO Propagación Mecánica y Longitudinal . Producevibración del tímpano Sensación auditiva Se propaga en línea recta y en todas las direcciones
- 16. SONIDO Velocidad de propagación ¿Dóndese propaga más rápido el sonido, en sólidos, líquidos o gases? 1º Escucha 2º Piensa 3º Habla

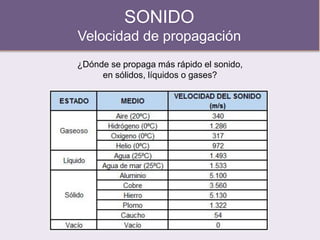

- 17. SONIDO Velocidad de propagación ¿Dóndese propaga más rápido el sonido, en sólidos, líquidos o gases?
- 18.

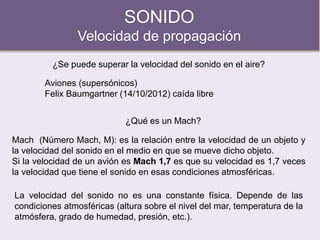

- 19. SONIDO Velocidad de propagación ¿Sepuede superar la velocidad del sonido en el aire? Aviones (supersónicos) Felix Baumgartner (14/10/2012) caída libre ¿Qué es un Mach? Mach (Número Mach, M): es la relación entre la velocidad de un objeto y la velocidad del sonido en el medio en que se mueve dicho objeto. Si la velocidad de un avión es Mach 1,7 es que su velocidad es 1,7 veces la velocidad que tiene el sonido en esas condiciones atmosféricas. La velocidad del sonido no es una constante física. Depende de las condiciones atmosféricas (altura sobre el nivel del mar, temperatura de la atmósfera, grado de humedad, presión, etc.).

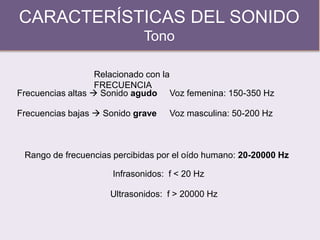

- 20. CARACTERÍSTICAS DEL SONIDO Tono Relacionadocon la FRECUENCIA Frecuencias altas Sonido agudo Rango de frecuencias percibidas por el oído humano: 20-20000 Hz Frecuencias bajas Sonido grave Voz femenina: 150-350 Hz Voz masculina: 50-200 Hz Infrasonidos: f < 20 Hz Ultrasonidos: f > 20000 Hz

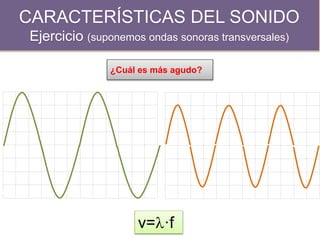

- 21. v=·f ¿Cuál es másagudo? CARACTERÍSTICAS DEL SONIDO Ejercicio (suponemos ondas sonoras transversales)

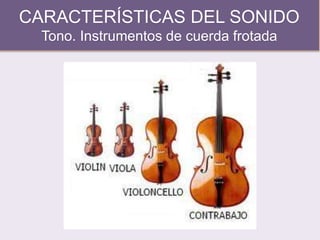

- 22. CARACTERÍSTICAS DEL SONIDO Tono.Instrumentos de cuerda frotada

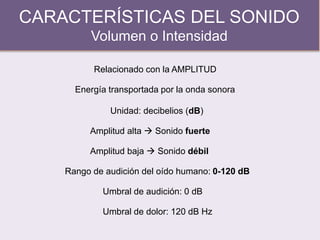

- 23. CARACTERÍSTICAS DEL SONIDO Volumeno Intensidad Relacionado con la AMPLITUD Amplitud alta Sonido fuerte Rango de audición del oído humano: 0-120 dB Amplitud baja Sonido débil Umbral de audición: 0 dB Umbral de dolor: 120 dB Hz Energía transportada por la onda sonora Unidad: decibelios (dB)

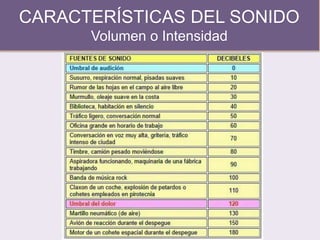

- 24. CARACTERÍSTICAS DEL SONIDO Volumeno Intensidad

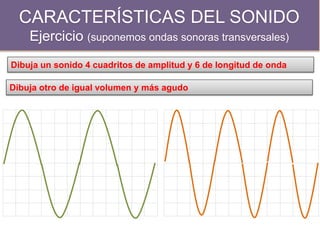

- 25. CARACTERÍSTICAS DEL SONIDO Ejercicio(suponemos ondas sonoras transversales) Dibuja un sonido 4 cuadritos de amplitud y 6 de longitud de onda Dibuja otro de igual volumen y más agudo

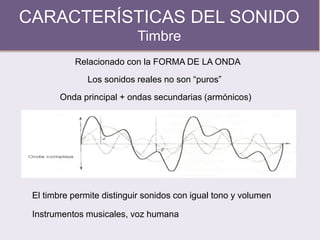

- 26. CARACTERÍSTICAS DEL SONIDO Timbre Relacionadocon la FORMA DE LA ONDA Los sonidos reales no son “puros” Onda principal + ondas secundarias (armónicos) El timbre permite distinguir sonidos con igual tono y volumen Instrumentos musicales, voz humana

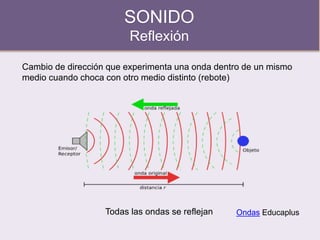

- 27. SONIDO Reflexión Cambio de direcciónque experimenta una onda dentro de un mismo medio cuando choca con otro medio distinto (rebote) Todas las ondas se reflejan Ondas Educaplus

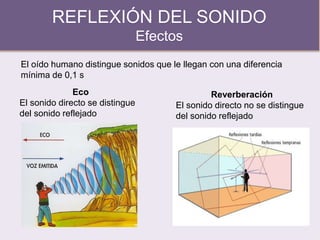

- 28. REFLEXIÓN DEL SONIDO Efectos Eloído humano distingue sonidos que le llegan con una diferencia mínima de 0,1 s Eco El sonido directo se distingue del sonido reflejado Reverberación El sonido directo no se distingue del sonido reflejado

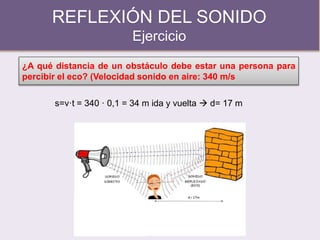

- 29. REFLEXIÓN DEL SONIDO Ejercicio ¿Aqué distancia de un obstáculo debe estar una persona para percibir el eco? (Velocidad sonido en aire: 340 m/s s=v·t = 340 · 0,1 = 34 m ida y vuelta d= 17 m

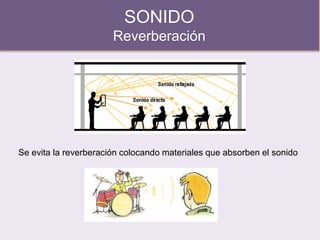

- 30. SONIDO Reverberación Se evita lareverberación colocando materiales que absorben el sonido

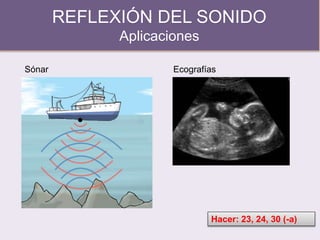

- 31. REFLEXIÓN DEL SONIDO Aplicaciones SónarEcografías Hacer: 23, 24, 30 (-a)

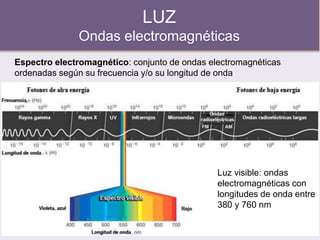

- 32. LUZ Ondas electromagnéticas Espectro electromagnético:conjunto de ondas electromagnéticas ordenadas según su frecuencia y/o su longitud de onda Luz visible: ondas electromagnéticas con longitudes de onda entre 380 y 760 nm
- 33. 1º Escucha 2ºPiensa 3º Habla LUZ Velocidad de Propagación Se propaga en línea recta y en todas las direcciones ¿Dónde se propaga más rápido la luz, en sólidos, líquidos o gases?
- 34. LUZ Velocidad de Propagación Sepropaga en línea recta y en todas las direcciones ¿Dónde se propaga más rápido la luz, en sólidos, líquidos o gases? Velocidad en el vacio (o en el aire): c = 3·108 m/s En cualquier otro medio que atraviese es menor Transparentes-Traslúcidos-Opacos

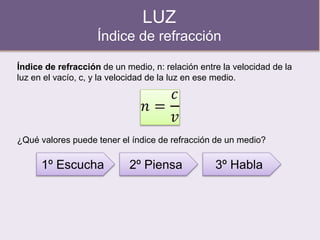

- 35. LUZ Índice de refracción Índicede refracción de un medio, n: relación entre la velocidad de la luz en el vacío, c, y la velocidad de la luz en ese medio. ¿Qué valores puede tener el índice de refracción de un medio? 1º Escucha 2º Piensa 3º Habla

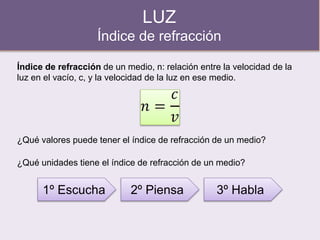

- 36. LUZ Índice de refracción Índicede refracción de un medio, n: relación entre la velocidad de la luz en el vacío, c, y la velocidad de la luz en ese medio. ¿Qué valores puede tener el índice de refracción de un medio? 1º Escucha 2º Piensa 3º Habla ¿Qué unidades tiene el índice de refracción de un medio?

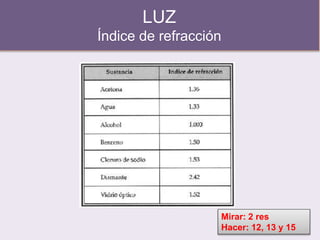

- 37. LUZ Índice de refracción Mirar:2 res Hacer: 12, 13 y 15

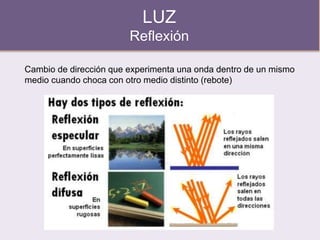

- 38. LUZ Reflexión Cambio de direcciónque experimenta una onda dentro de un mismo medio cuando choca con otro medio distinto (rebote)

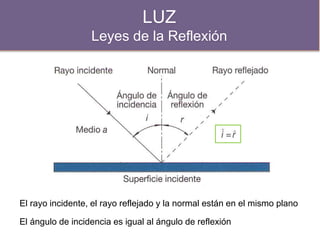

- 39. LUZ Leyes de laReflexión El rayo incidente, el rayo reflejado y la normal están en el mismo plano El ángulo de incidencia es igual al ángulo de reflexión

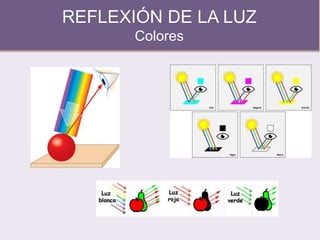

- 40. REFLEXIÓN DE LALUZ Colores
- 41. LUZ Refracción Cambio de direcciónque experimenta una onda cuando pasa de un medio a otro.

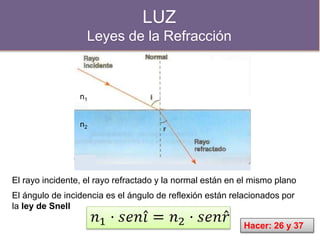

- 42. LUZ Leyes de laRefracción El rayo incidente, el rayo refractado y la normal están en el mismo plano El ángulo de incidencia es el ángulo de reflexión están relacionados por la ley de Snell n1 n2 Hacer: 26 y 37

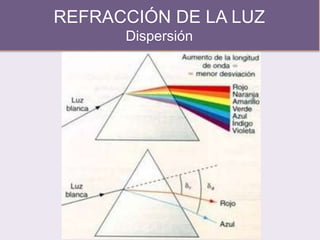

- 43. REFRACCIÓN DE LALUZ Dispersión

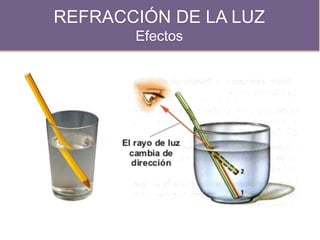

- 44. REFRACCIÓN DE LALUZ Efectos
- 45.
- 46.

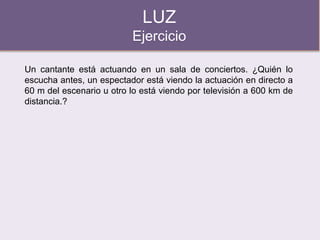

- 47. LUZ Ejercicio Un cantante estáactuando en un sala de conciertos. ¿Quién lo escucha antes, un espectador está viendo la actuación en directo a 60 m del escenario u otro lo está viendo por televisión a 600 km de distancia.?

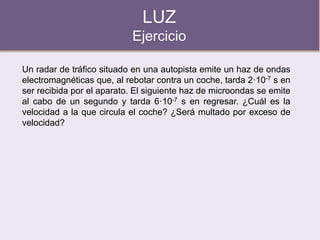

- 48. LUZ Ejercicio Un radar detráfico situado en una autopista emite un haz de ondas electromagnéticas que, al rebotar contra un coche, tarda 2·10-7 s en ser recibida por el aparato. El siguiente haz de microondas se emite al cabo de un segundo y tarda 6·10-7 s en regresar. ¿Cuál es la velocidad a la que circula el coche? ¿Será multado por exceso de velocidad?
