Este documento describe los conceptos y componentes básicos de un PLC. Un PLC es un controlador lógico programable que se utiliza comúnmente para señalización, control de plantas de tratamiento de agua y plantas de producción de alimentos. Los componentes clave de un PLC incluyen la unidad de procesamiento central (CPU), módulos de entrada y salida, fuente de alimentación, memoria y terminal de programación.

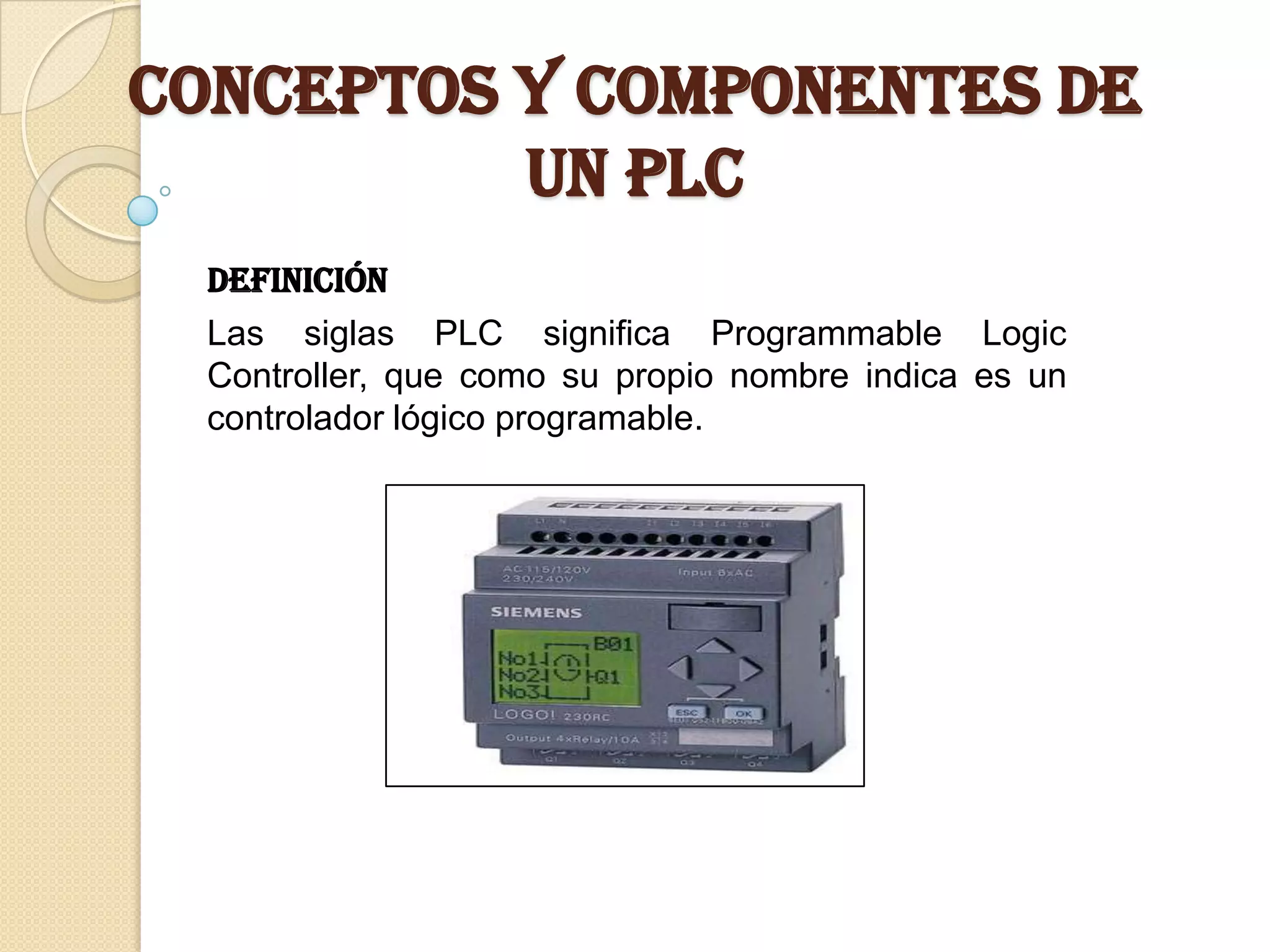

1. CONCEPTOS Y COMPONENTES DE
UN PLC
Definición
Las siglas PLC significa Programmable Logic
Controller, que como su propio nombre indica es un
controlador lógico programable.

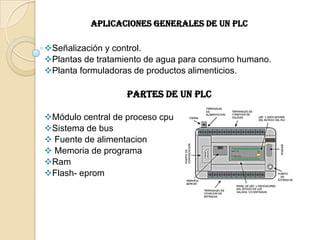

2. APLICACIONES GENERALES DE UN PLC
Señalización y control.
Plantas de tratamiento de agua para consumo humano.
Planta formuladoras de productos alimenticios.
Partes de un plc
Módulo central de proceso cpu
Sistema de bus
 Fuente de alimentacion
 Memoria de programa
Ram
Flash- eprom

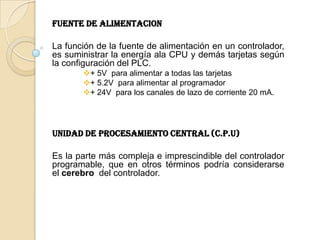

3. FUENTE DE ALIMENTACION
La función de la fuente de alimentación en un controlador,
es suministrar la energía ala CPU y demás tarjetas según
la configuración del PLC.
+ 5V para alimentar a todas las tarjetas
+ 5.2V para alimentar al programador
+ 24V para los canales de lazo de corriente 20 mA.
UNIDAD DE PROCESAMIENTO CENTRAL (C.P.U)
Es la parte más compleja e imprescindible del controlador
programable, que en otros términos podría considerarse
el cerebro del controlador.

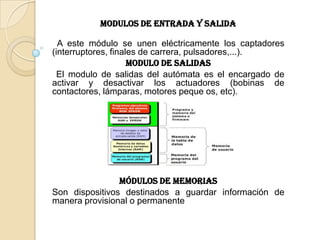

4. MODULOS DE ENTRADA Y SALIDA
A este módulo se unen eléctricamente los captadores
(interruptores, finales de carrera, pulsadores,...).
Modulo de salidas
El modulo de salidas del autómata es el encargado de
activar y desactivar los actuadores (bobinas de
contactores, lámparas, motores peque os, etc).
Módulos de memorias
Son dispositivos destinados a guardar información de
manera provisional o permanente

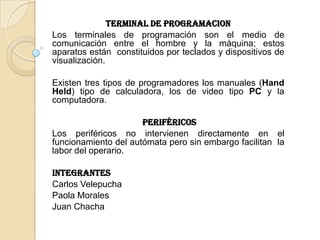

5. Terminal de PROGRAMACION
Los terminales de programación son el medio de
comunicación entre el hombre y la máquina; estos
aparatos están constituidos por teclados y dispositivos de
visualización.
Existen tres tipos de programadores los manuales (Hand
Held) tipo de calculadora, los de video tipo PC y la
computadora.
PERIFÉRICOS
Los periféricos no intervienen directamente en el
funcionamiento del autómata pero sin embargo facilitan la
labor del operario.
Integrantes
Carlos Velepucha
Paola Morales
Juan Chacha
