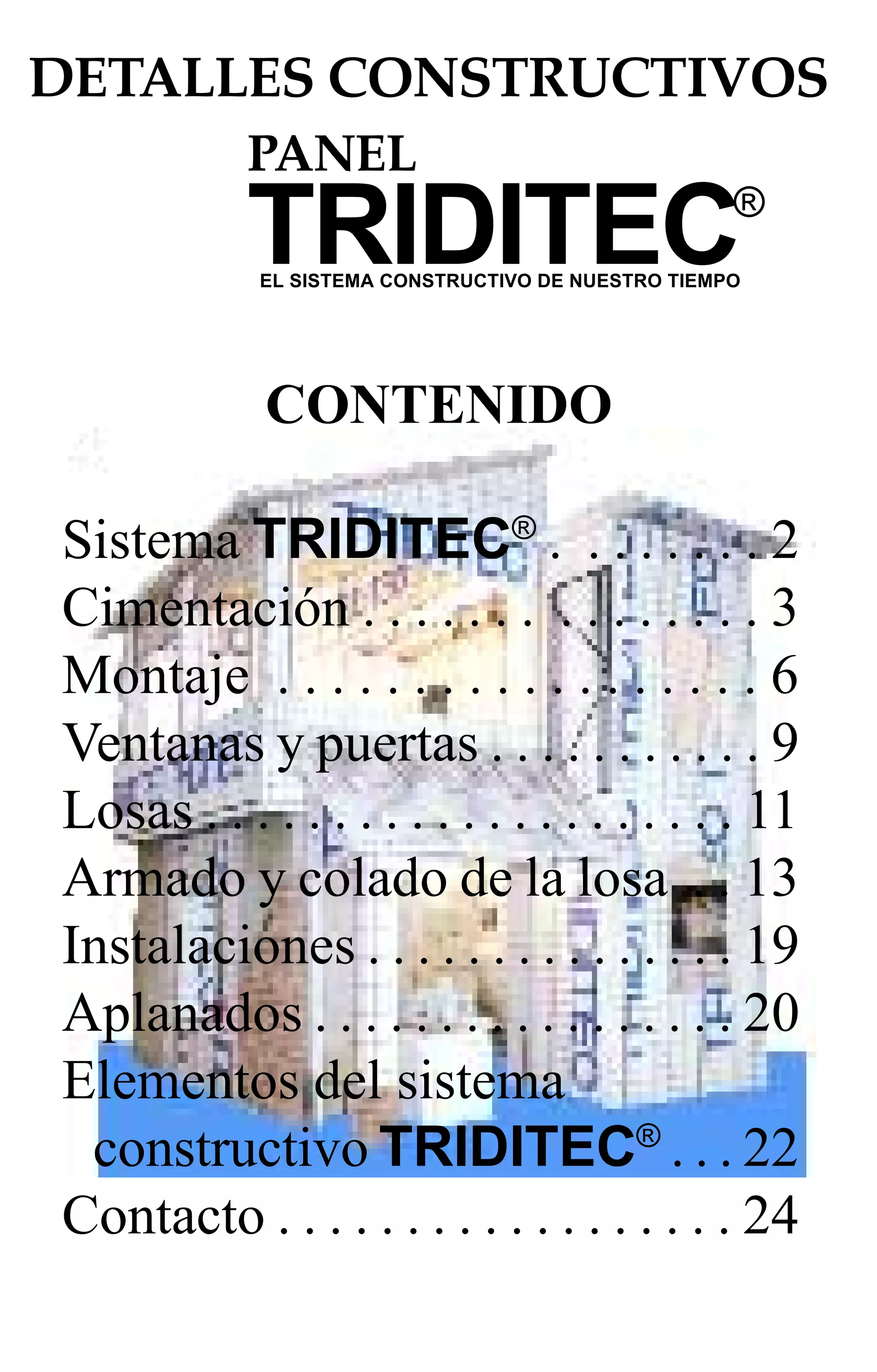

DETALLES CONSTRUCTIVOS
TRIDITEC
PANEL
EL SISTEMA CONSTRUCTIVO DE NUESTRO TIEMPO
®
CONTENIDO
Sistema TRIDITEC®
. . . . . . . . 2
Cimentación . . . . . . . . . . . . . . . 3
Montaje . . . . . . . . . . . . . . . . . . 6
Ventanas y puertas . . . . . . . . . . . 9
Losas . . . . . . . . . . . . . . . . . . . . . 11
Armado y colado de la losa . . 13
Instalaciones . . . . . . . . . . . . . . . 19
Aplanados . . . . . . . . . . . . . . . . . 20
Elementos del sistema
constructivo TRIDITEC®
. . . 22
Contacto . . . . . . . . . . . . . . . . . . 24
SISTEMA TRIDITEC
Losa de Azotea
Cumbreras
Puertas
Ventanas
Faldones
Losa de
Entrepisos
Muro de Carga
Facilidad de
instalaciones
Volados
Cimentación losa corrida
1
12cm
30cm
Variable
Variable
(int)
Mortero cemento-arena 1:3
(f'c=4200 kg/cm2)
Estructura de Panel JL
(f'y=5700 kg/cm2)
EU #3 @ 60 cm
(f'y=4200 kg/cm2)
Refuerzo de
cimentación
Espuma de poliestireno
10cmMayor o igual a
CIMENTACIÓN
Varilla 3/8" @ 30 cms.
Cuatrapeadas
Estructura de
Panel Triditec®
Dentellón
10 x 15 cms.
50 cm
Malla Electrosoldada
4/4 11/11 ó
6/6 10/10
10 cm10 cm
10 cm
15 cm
Losa de cimentación
Estructura de Panel
50 cms
Mortero -Arena
f´c 75 Kgs/cm2
Zapata corrida
La cimentación que se requiere depende de las características del
suelo, para una vivienda de un nivel recomendamos simplemente
colar una losa de cimentación.
Elaborar una plancha de concreto armado con dentellones (trabes
integradas a la losa de cimentación donde se desplantarán o coloca-
rán los muros de carga, Ver cortes).
Colocar conectores de varilla
de 3/8"con una longitud de 60
cms. a cada 30 cms.
cuatrapeadas en los
dentellones (ver vistas) perfo-
rando el concreto 10 cms., de-
jando la separación del espe-
sor del panel a usarse como
muro.
Verificar que los conectores
estén alineados.
2
(int)
Mortero cemento-arena 1:3
(f'c=75 kg/cm2)
Estructura de Panel JL
(f'y=5000 kg/cm2)
EU #3 @ 60 cm
(f'y=4200 kg/cm2)
Refuerzo de
cimentación
Losa
11cm
30cm
Malla electrosoldada 6-6, 10-10
Espuma de poliestireno
CORTE
CIMENTACIÓN
11cm
50cm
VARIABLE
VARIABLE
VARIABLE
VARIABLE
Estructura de Panel
(fy=500 Kg/cm2)
Espuma de poliestireno
Gr. Alambron
Concreto 1:2:3
(f'c= 200 Kg/cm2)
Mortero cemento-arena 1:3
(f'c= 75 Kg/cm2)
EU#3@60cm
(f'y=4200 Kg/cm2
REFUERZO DE CIMENTACION(3#3)
f'y4200 Kg/cm2
CIMENTACION
Mortero -Arena
f´c 75 Kgs/cm2
Desplante muros
50 cms
Mortero -Arena
f´c 75 Kgs/cm2
Muro intermedio
CIMENTACIÓN
Mortero -Arena
f´c 75 Kgs/cm2
Corte por fachada
Esquinero Triditec
(fy=5000 Kg/cm2)
Capa de compresion de Concreto
(f'c=200 Kg/cm2) agregado max 3/4"
Mortero
Modulo LosaPanel JL
Aplanado mortero-arena 1:3
(f'c=75kg/cm2)
Estructura de Panel Triditec 3
(Fy=5000kg/cm2)
Malla electrosoldada
6-6x10/10
.15 Contratrabe
4#4,e#2@30
Pelicula de polietileno.
#3@30
1#3
.30
.60
anclas de #3@30 cuatrapeadas
N.T.
Refuerzo de cimentacion
0.40
Acabado en pintura vinilica
con sellador
Varilla ø3/8" @60 cm Ambos sentidos
(fy=4200 Kg/cm2)
4cm
2.40
.13
.30
.10
2
30cm
11cm
Esquinero JL
(f'y=5000 kg/cm2)
Mortero arena-cemento 1:3
(f'c=75 kg/cm2)
Estructura de Panel JL
(f'c=5700 kg/cm2)
1Ø 3/8" @ 60 cm
(f'y=4200 kg/cm2)
Espuma de poliestireno
(int) 7cm
PLANTA
2
MONTAJE
En la esquina de inicio del montaje, introduzca el Panel TRIDITECMR
ó Panel JLMR
entre los conectores (varillas de 3/8") instalados en el
piso, debiendo quedar alojados entre la malla del panel y el núcleo de
espuma de poliestireno. Verificar que los muros queden perfecta-
mente plomeados y alineados. (Después de colocar los Módulos
LosaPanel)
Unión muro
en escuadra
30cm
60cm
11cm
1Ø 3/8" @ 60 cm
(f'y=4200 kg/cm2)
Estructura de Panel JL
(f'c=5000 kg/cm2)
Esquinero JL
(f'y=5000 kg/cm2)
CORTE 2-2
3
Mortero Arena
f´c 75 Kgs/cm2
La unión entre dos paneles JLMR
ó TRIDITECMR
en esquina se hace
colocando Malla ó Esquinero TRIDITECMR
por ambas caras, fijándolas a
las mallas del panel mediante grapas o con alambre recocido calibre 18.
MONTAJE
La unión-conexión entre dos paneles JLMR
ó TRIDITECMR
se deberá hacer
mediante Mallas o Esquinero TRIDITECMR
por ambas caras, fijándolas a
las mallas del panel mediante grapas o con alambre recocido calibre 18.
( Ver dibujo de ejemplo de amarre.)
Malla unión en c/cara
(f'y=5000 kg/cm2)
#3 @ 50 cm
alternadas c/cara
(f'y=4200 kg/cm2)
Estructura de Panel
(f'y=5700 kg/cm2)
60cm
50cm
50cm
Espuma de
poliestireno
60cm
30cm
Esquinero JL
(f'y=5000 kg/cm2)
Mortero arena-cemento 1:3
(f'c=75 kg/cm2)
Estructura de Panel JL
(f'y=5000 kg/cm2)
1Ø 3/8" @ 60 cm
(f'y=4200 Kg/cm2)
1Ø 3/8" @ 60 cm
(f'y=4200 Kg/cm2)
Espuma de poliestireno
11cm(int) 7cm
Estructura de Panel JL
(f'y=5000 kg/cm2)
CORTE 4-4
PLANTA
4
4
Mortero -Arena
f´c 75 Kgs/cm2
Unión de panel en «T»
MONTAJE
Malla unión en c/cara
(f'y=5000 kg/cm2)
#3 @ 50 cm
alternadas c/cara
(f'y=4200 kg/cm2)
Estructura de Panel
(f'y=5700 kg/cm2)
60cm
50cm
50cm
Espuma de
poliestireno
Amarre con alambre recocido
o grapa galvanizada
ALZADO AMARRE
AMARRE INCORRECTO
CON ALAMBRE RECOCIDO
AMARRE CORRECTO
CON ALAMBRE RECOCIDO
AMARRE CORRECTO
CON GRAPA
DOBLAR
PLANTA
60cm
Estrucuta de Panel JL
(f'y=5000 kg/cm2)
1Ø 3/8" @ 60 cm c/cara
(f'y=4200 kg/cm2)
Esquinero JL c/cara
30cm 30cm
CORTE 2-2
11cm
El amarre de las mallas se realiza-
ra en forma alternada en ambos
sentidos (Aprox. 60 amarres por
malla )en caso de ser con alambre
recocido el ¨MOÑO¨ se doblara de
forma que no incremente el volu-
men de la capa de mortero
Intersección de muros
30cm
11cm
Esquinero JL
(f'y=5000kg/cm2)
Mortero arena-cemento
1:3 (f'c=75 kg/cm2)
Estructura de Panel JL
(f'y=5000 kg/cm2)
1Ø 3/8" @ 60 cm
(f'y= 4200 kg/cm2)
PLANTA
CORTE 2-2
Espuma de poliestireno
22
Mortero Arena
f´c 75 Kgs/cm2
VENTANAS Y PUERTAS4
En caso necesario, reforzar los
remates del marco de ventanas y
puertas con Malla Unión, alojando
los accesorios para fijarlas antes
de aplicar la primera mano de
mortero.
Marcar en los Paneles JLMR
ó TRIDITECMR
ya instalados,
las zonas donde irán las
ventanas y puertas.
Secortalamallayconectores
por ambas caras de los Pa-
neles JLMR
ó TRIDITECMR
.
Ya cortada la malla y
conectores, se corta la espu-
ma de poliestireno utilizando
una navaja o segueta para
retirarlo.
VENTANAS Y PUERTAS
REFUERZO DE MALLA EN ESQUINA
DE VENTANAS
RETIRAR POLIESTIRENO MIMO 5cm PARA FORMAR UN MARCO
MACIZO DE MORTERO Y FIJAR BIEN LA VENTANA
MALLA UNION
ALZADO
Refuerzo en ventanas o puertas
Empotramiento de muebles
RETIRAR POLIESTIRENO PARA
HACER UN MACIZO DE MORTERO
Y ASI FIJAR EL MUEBLE
ATORNILLAR
VENTANA
VENTANA
ESTRUCTURA
DEL PANEL
RETIRAR POLIESTIRENO
NECESARIO PARA ALOJAR
INSTALACIONES
POLIESTIRENO
RETIRAR POLIESTIRENO
DETALLE
RETIRAR POLIESTIRENO
RELLENAR CON MORTERO
POLIESTIRENO
0.5 mimo
RETIRAR POLIESTIRENO PARA
HACER UN MACIZO DE MORTERO
Y ASI FIJAR EL MUEBLE
ATORNILLAR
VENTANA
VENTANA
ESTRUCTURA
DEL PANEL
RETIRAR POLIESTIRENO
NECESARIO PARA ALOJAR
INSTALACIONES
DET
Para la construcción de losas de entrepiso se usan Módulo LosaPanel JLMR
que pueden librar claros de hasta 5.0 Mts.
En sus nervaduras se colocan varillas de 3/8".
Para instalarlos apuntalar con pies derechos y vigas madrinas en forma
perpendicular al lado de mayor longitud del Módulo LosaPanel JLMR
,
dejando una contraflecha mínima de L / 180 en el sentido del claro corto
(L=claro). La distancia entre madrinas deberá ser de 60 cms. (máximo) y
entre pies derechos deberá ser de 1.20 mts. a lo largo de las vigas madrinas.
LOSAS
Colocar tablones para caminar sobre los Módulos LosaPanel JLMR
antes
y durante el armado, y el colado de la capa de compresión.
ES IMPORTANTE colocar en la cara inferior de los Módulo LosaPanel JLMR
Mallas Esquinero TRIDITECMR
o Mallas Unión TRIDITECMR
por ambas
caras, fijándolas a las mallas del panel mediante grapas o con alambre
recocido calibre 18.
5
LOSAS
Una ves colocados los muros, se procede a instalar los
Módulos LosaPanel JLMR
, que deberán ser de una sola pieza.
APOYÁNDOLOS SIEMPRE SOBRE LOS MUROS con las nervaduras
hacia arriba.
Esquinero
Triditec ®
Capa de compresión
Concreto (f'c=200 kg/cm2)
14cm
Varilla 3/8" @ 60 cm
Ambos sentidos
Cadena perimetral
Unión Muro-Losa
Siempre retirar el poliestireno de los Módulos LosaPanel JLMR
del area que
descansa sobre el muro para formar una cadena perimetral ó de carga en los
muros intermedios y adicionar una varilla de 3/8" por efectos de temperatura
ARMADO Y COLADO
DE LA LOSA
Caminando sobre los tablones, se vacía el concreto partiendo del centro
de la losa, evitando acumular más de un bote en una zona pequeña del
Módulo LosaPanel JLMR
.
Se debe colar junto con la capa de compresión de concreto la cadena de
repartición perimetral que amarra la losa con los muros.
La capa de compresión de la losa deberá ser de 4 cms. de espesor a partir
de la espuma de poliestireno, excepto en las nervaduras donde deberá medir
7 cms.
El concreto a utilizar debe de resistir un mínimo de f'c = 200 kgs/cm2
con
agregado (grava) de máximo 3/4"
Concreto fácil de hacer:
1 : 4 1
/2
: 6 : 1 1
/2
Bulto de Botes de Botes de Botes de
Cemento Arena Grava Agua
En cada nervadura, en ambos sentidos, colocar una varilla contínua de 3/8",
amarrándola a la malla superior a todo lo largo del claro y retirar del Módulo
LosaPanel JLMR
la espuma de poliestireno necesaria, según el espesor del
muro donde está apoyado, para formar la cadena perimetral.
6
ARMADO Y COLADO
DE LA LOSA
Módulo LosaPanel sobre cadena
Integración de cadena
en Módulos LosaPanel
CAPA DE COMPRESION
CONCRETO f´c=200kg/cm2
VIGA MADRINA
PUNTAL
MURO DE TABIQUE
RETIRAR POLIESTIRENO
CADENA DE REPARTICION
COLOCAR UNA VARILLA DE
Ø3/8 PARA UN MEJOR AMARRE
CORTE
VARILLA Ø3/8“
4.0 cms
CAPA DE COMPRESION
CONCRETO f´c=200kg/cm2
MURO DE TABIQUE
VIGA MADRINA
PUNTAL
VARILLA Ø3/8“
4 VARILLAS DE Ø 3/8 PARA
FORMAR CADENA PERIMETRAL
RETIRAR POLIESTIRENO
4.0
POLIN
TABLAS PARA
ENCACHETAR
RETIRAR POLIESTIRENO
DOMO
HACER PRETIL CON PANEL TRIDITEC
LOSA PANEL JL.
ESQUINERO TRIDITEC
DETALLE DEL DOMO
ARMADO Y COLADO
DE LA LOSA
DETALLE DE CUMBRERA
REFUERZO DE VARILLA DE ø 3/8
ESPUMA DE POLIESTIRENO
ESTRUCTURA DEL PANEL
FY= 5000 KG/CM2
ESQUINERO TRIDITEC
Detalle del domo
Detalle en cumbrera
ARMADO Y COLADO
DE LA LOSA
Capa de compresion de Concreto
(f'c=200 Kg/cm2) agregado max 3/4"
Esquinero
(fy=5000 Kg/cm2)
Espuma de poliestireno. Mortero
REFUERZO DE VARILLA DE Ø 3/8'' @ 60 cm
CAPA DE COMPRESION
f´c= 200 kg /cm2
VARILLA DE REFUERZO
DE 3/8
CACHETE
ESPUMA DE POLIESTIRENO
ALAMBRON DE 1/4
DOBLAR
ARMADO DE LA TRABE
DE ACUERDO AL DISEÑO
ESPUMA DE POLIESTIRENORETIRADO
Integración de Módulo
LosaPanel a Trabe
Refuerzo de volado con
pendiente acentuada
Estructura de Panel JL
(f'y=5000 kg/cm2)
30cm
25cm
30cm
11cm 11cm
30cm
1Ø 3/8" @ 60 (máximo)
(f'y=4200 kg/cm2)
Mortero cemento-arena
(f'c=75 kg/cm2)
Losa de concreto
Losa de concreto
Mayor
o igual
aMayor o
igual a
Mayor o
igual a
Espuma de poliestireno
ARMADO Y COLADO
DE LA LOSA
Capa de compresion
f'c=200kg/cm2
varilla #3@60 cm en ambos sentidos en
cada nervadura
doblar
.15
.20
aplanado de
morterotrabe
4#3,E#2@15
.04
Faldones
Integración de trabe de carga en Módulos LosaPanel
Variable
Variable
30cm
40cm
Esquinero JL
(f'y=5000 kg/cm2) Mortero cemento arena 1:3
(f'c=75 kg/cm2)
#3 @ 50 cm (f'y=4200 kg/cm2)
Concreto 1:2:3 (f'c=200 kg/cm2)
(agregado máximo 3/4")
13cm
11cm
Estructura de Panel JL
(f'r=5000 kg/cm2)
30cm
40cm
50cm
#3 @ 50 cm c/cara
(f'y=4200 kg/cm2)
Estructura de Panel JL
(f'y=5000 kg/cm2)
13cm
(losa)
CORTE 2-2
Espuma de poliestireno
Esquinero JL
(f'y=5000 kf/cm2)
2
2
ARMADO Y COLADO
DE LA LOSA
Continuidad de
Muro sobre losa
50 cms
50 cms
Mortero Arena
f´c 75 Kgs/cm2
Módulo LosaPanel JL
50 cms
50 cms
Las instalaciones hidrosanitarias y eléctricas se deben colocar entre la malla
y la espuma de poliestireno por la parte inferior de la losa.
En el caso de que las chalupas, ductos o tuberías sean más grandes que el
espacio existente, se deberá retirar la espuma de poliestireno necesaria.
Para retirar la espuma de poliestireno, recomendamos utilizar cuchilla,
navaja y/o segueta.
INSTALACIONES
En el caso de que se corten tramos de malla de los Paneles JLMR
ó
TRIDITECMR
, es necesario reforzar el sitio del corte colocando
Malla Unión TRIDITECMR
, amarrándola con alambre recocido no. 18 ó con
grapas metálicas a la malla de los paneles.
7
EL APLANADO SIEMPRE SERA EN
DOS ETAPAS:
LA PRIMERA:
Aplicar el mortero hasta el nivel de la
malla, misma que sirve para enrasar el
aplanado (aprox. 1 cm.) por ambas ca-
ras del muro.
LA SEGUNDA:
La segunda capa se aplica cuando la
primera capa de mortero esté fraguada,
cuidando humedecerla antes de aplicar
la segunda capa para completar un gro-
sor de 2.5 cm. por ambas caras, dejan-
do la superficie en fino o con la textura
que se desée.
APLANADOS
Antes de empezar a aplicar el aplanado
se debe poner a plomo los muros y ali-
nearlos con un rebentón.
La proporción de Mortero-arena deberá
ser de 1:3.
Debe cuidarse de que a la mezcla se le
agregue sólo la cantidad de agua nece-
saria para poder manejarla en forma de
pasta.
El grosor total del recubrimiento de mor-
tero deberá ser de 2.5 cms. por cada lado
del Panel JLMR
ó TRIDITECMR
.
La aplicación de mortero puede hacerse
en forma manual o con lanzadora neu-
mática, siempre en dos etapas.
8
A TRIDITECMR
, tanto en muro como en techo o losa, se le puede colocar
cualquierrecubrimientocomoazulejo,cantera,mármol,madera,tirol,texturizado,
pintura, etc.
Con TRIDITECMR
se puede concretar cualquier estilo, forma, estructura y
acabado, ya que su alta resistencia, comportamiento estructural, resistencia
sísmica y ligereza le permite solucionar hasta los más caprichosos proyectos.
La compatibilidad de TRIDITECMR
con cualquier construcción es tal, que puede
utilizarse en todas las remodelaciones, ampliaciones o detalles, ya sea con
ladrillo rojo, tabicón, block de cemento, madera, estructura metálica, adobe,
concreto armado o prefabricado, logrando significativos ahorros en tiempo y
dinero.
Los elementos del Sistema TRIDITECMR
para uso en muros, techos y entrepisos
cumplen ampliamente con la Norma Mexicana NMX-C-405-1997-ONNCCE:
"Industria de la Construcción- Páneles para uso estructural en muros, techos y
entrepisos", que establece las especificaciones y métodos de prueba que deben
cumplirlospánelesdefabricaciónnacionalydeimportaciónquesecomercializen
en el país.
Por esto y más, TRIDITECMR
es el sistema constructivo de nuestro tiempo.
ACABADOS
TRIDITECMR
es un sistema constructivo fabricado en México por JL Industrias
Asociadas, S.A. de C.V. para la edificación de obras de concreto reforzado,
mediante estructruras de alambre de alta resistencia electrosoldado que se
recubren con concreto.
Este sistema está basado en Paneles JL, Paneles TRIDITECMR
,
Módulos LosaPanel JLMR
, Malla Unión TRIDITECMR
, Malla Esquinero
TRIDITECMR
, accesorios (aceroderefuerzo, grapasoanillosmetálicos,conectores,
etc.) y recubrimiento de concreto o mortero.
Estos paneles son estructuras tridimensionales conformadas por dos mallas de
acero de alta resistencia interconectadas diagonalmente mediante alambres
calibre 11 (3.01 mm.) con un núcleo de espuma de poliestireno, a las que
finalmente se les aplica, ya instalados en obra, el concreto.
PANELES TRIDITECMR
Los Paneles TRIDITECMR
son elementos constructivos altamente versátiles, pueden
utilizarse para detalles arquitectónicos, faldones, fachadas, muros tapón, muros de
colindancia, jardineras, escaleras o bien para muros divisorios y de carga.
PANELES JLMR
Panel JLMR
3
Malla: Alambre de acero
electrosoldado
4 - 4 (10 x 10 cms.)
11 - 11 (ø 3.061 mm.)
Largo: de 2.40 hasta 5.50 mts.
Ancho: 1.20 mts.
Espesor: 7.5 cms.
Panel JLMR
4
Malla: Alambre de acero
electrosoldado
4 - 4 (10 x 10 cms.)
11 - 11 (ø 3.061 mm.)
Largo: de 2.40 hasta 5.50 mts.
Ancho: 1.20 mts.
Espesor: 9 cms.
Los Paneles JLMR
son elementos constructivos con una amplia gama de usos y total
compatibilidad con cualquier sistema constructivo. Por su composición estructural,
tienen alta capacidad de carga y pueden utilizarse en cualquier edificación desde
detalles arquitectónicos hasta muros de carga en varios niveles.
ELEMENTOS DEL SISTEMA
CONSTRUCTIVO TRIDITEC®
Panel TRIDITECMR
2
Malla: Alambre de acero
electrosoldado
4 - 4 (10 x 10 cms.)
12 - 12 (ø 2.68 mm.)
Largo: de 2.40
hasta 5.50 mts.
Ancho: 1.20 mts.
Espesor: 5 cms.
Panel TRIDITECMR
3
Malla: Alambre de acero
electrosoldado
4 - 4 (10 x 10 cms.)
12 - 12 (ø 2.68 mm.)
Largo: de 2.40
hasta 5.50 mts.
Ancho: 1.20 mts.
Espesor: 7.5 cms.
Malla: Alambre de acero
electrosoldado
4 - 4 (10 x 10 cms.)
11 - 11 (ø 3.061 mm.)
Largo: de 2.40 hasta 5.50 mts.
Ancho: 1.20 mts.
Espesor: 9 cms.
Núcleo de espuma de poliestireno
con nervaduras de 10 x 3 cms. a cada
50 cms.
LosMódulos LosaPanel JLMR
sonloselementosprincipalesparalaconstruccióndelosas
de entrepiso y azotea de concreto reforzado.
En sus nervaduras se colocan varillas de 3 / 8 " ofreciendo gran capacidad de carga.
Son compatibles con cualquier construcción y al ser integrados mediante la capa de
compresión de concreto, forman una losa sólida, resistente, monolítica y aislante
termoacústica.
ACCESORIOS
Módulo LosaPanel JLMR
Malla Unión TRIDITECMR
Calibre 12 (ø 2.68 mm.)
• Unión en línea entre Paneles
TRIDITECMR
, Paneles JLMR
y Módu-
los LosaPanel JLMR
.
• Refuerzo en esquinas de claros de
puertas y ventanas.
• Ancho: 20 cms. ó 40 cms.
• Largo: 2.40 mts.
Malla EsquineroTRIDITECMR
Calibre 12 (ø 2.68 mm.)
• Refuerzo para unión en esquinas
exteriores e interiores entre Paneles
TRIDITECMR
, Paneles JLMR
y
Módulos LosaPanel JLMR
.
• Ancho: 20 cms. ó 40 cms.
• Largo: 2.40 mts.
Los detalles aquí presentados SON SUGERENCIAS de acuerdo a nuestra experien-
cia y pruebas de laboratorio, por lo que tendrán que adecuarse a la obra dependien-
do de la misma y con la aprobación de su perito responsable de obra.
TRIDITECMR
y Módulos LosaPanel JLMR
son marcas registradas propiedad de
JL Industrias Asociadas, S.A. de C.V.
Malla "U" TRIDITECMR
Calibre 12 (ø 2.68 mm.)
• Refuerzo de puertas y ventanas.
• Ancho: 10 cms.
• Alto: 10 cms.
ELEMENTOS DEL SISTEMA
CONSTRUCTIVO TRIDITEC®
Fabricante del
Sistema Constructivo TRIDITEC®
:
J.L. Industrias Asociadas, S.A. de C.V.
Atizapán, Estado de México, México
Tel. (52) 5-822-85-22 con 6 líneas
Fax (52) 5-824-19-10
http://www.triditec.com.mx/
ventas@triditec.com.mx

Más contenido relacionado

La actualidad más candente

Plazola estacionamientos
Plazola estacionamientosPlazola estacionamientos
Plazola estacionamientosEdy Sandoval

tabla de rendimientos de mano de obra
tabla de rendimientos de mano de obratabla de rendimientos de mano de obra
tabla de rendimientos de mano de obranicorob79

conceptos casa habitacion
conceptos casa habitacionconceptos casa habitacion
conceptos casa habitacionKike Camacho

Entramados de cubierta en madera trabajo Dariana y Eliurd
Entramados de cubierta en madera trabajo Dariana y EliurdEntramados de cubierta en madera trabajo Dariana y Eliurd
Entramados de cubierta en madera trabajo Dariana y EliurdDary Robledo

El programa arquitectónico teoria
El programa arquitectónico teoriaEl programa arquitectónico teoria
El programa arquitectónico teoriaejdbys

76312843 manual-instalacion-ventanas-y-puertas-de-aluminio
76312843 manual-instalacion-ventanas-y-puertas-de-aluminio76312843 manual-instalacion-ventanas-y-puertas-de-aluminio
76312843 manual-instalacion-ventanas-y-puertas-de-aluminioHilbert Ramirez Laguna

Instalaciones eléctricas y sanitarias en losas aligeradas
Instalaciones eléctricas y sanitarias en losas aligeradasInstalaciones eléctricas y sanitarias en losas aligeradas
Instalaciones eléctricas y sanitarias en losas aligeradasDiego Delgado Torres

sistema constructivo con mamposteria
sistema constructivo con mamposteriasistema constructivo con mamposteria
sistema constructivo con mamposteriaCarol Garita Q

Catalogo conceptos casa habitacion 2 pisos
Catalogo conceptos casa habitacion 2 pisos Catalogo conceptos casa habitacion 2 pisos
Catalogo conceptos casa habitacion 2 pisos luisjimenez598

Catalogo de componentes de puertas y ventanas de madera.
Catalogo de componentes de puertas y ventanas de madera.Catalogo de componentes de puertas y ventanas de madera.
Catalogo de componentes de puertas y ventanas de madera.Charlsarq

instalaciones especiales en la construcción
instalaciones especiales en la construccióninstalaciones especiales en la construcción
instalaciones especiales en la construcciónrosmy condori

Cubiertas construcción
Cubiertas construcciónCubiertas construcción
Cubiertas construcciónJose Ramirez L

Losas, Trabes y Cubiertas. Arquitectura-Concepto Estructural
Losas, Trabes y Cubiertas. Arquitectura-Concepto EstructuralLosas, Trabes y Cubiertas. Arquitectura-Concepto Estructural
Losas, Trabes y Cubiertas. Arquitectura-Concepto EstructuralAngelJesus31

Manual de procesos constructivos
Manual de procesos constructivosManual de procesos constructivos
Manual de procesos constructivosWaniel Plate


La actualidad más candente (20)

Plazola estacionamientos
Plazola estacionamientosPlazola estacionamientos
Plazola estacionamientos

Manual del instalador de gas lp becerril diego onesimo
Manual del instalador de gas lp becerril diego onesimoManual del instalador de gas lp becerril diego onesimo
Manual del instalador de gas lp becerril diego onesimo

tabla de rendimientos de mano de obra
tabla de rendimientos de mano de obratabla de rendimientos de mano de obra
tabla de rendimientos de mano de obra

conceptos casa habitacion
conceptos casa habitacionconceptos casa habitacion
conceptos casa habitacion

Entramados de cubierta en madera trabajo Dariana y Eliurd
Entramados de cubierta en madera trabajo Dariana y EliurdEntramados de cubierta en madera trabajo Dariana y Eliurd
Entramados de cubierta en madera trabajo Dariana y Eliurd

El programa arquitectónico teoria
El programa arquitectónico teoriaEl programa arquitectónico teoria
El programa arquitectónico teoria

Explicación sobre los tipos de muros
Explicación sobre los tipos de murosExplicación sobre los tipos de muros
Explicación sobre los tipos de muros

76312843 manual-instalacion-ventanas-y-puertas-de-aluminio
76312843 manual-instalacion-ventanas-y-puertas-de-aluminio76312843 manual-instalacion-ventanas-y-puertas-de-aluminio
76312843 manual-instalacion-ventanas-y-puertas-de-aluminio

Cimbras
CimbrasCimbras
Cimbras

Instalaciones eléctricas y sanitarias en losas aligeradas
Instalaciones eléctricas y sanitarias en losas aligeradasInstalaciones eléctricas y sanitarias en losas aligeradas
Instalaciones eléctricas y sanitarias en losas aligeradas

1 losas de_concreto_adrian
1 losas de_concreto_adrian1 losas de_concreto_adrian
1 losas de_concreto_adrian

sistema constructivo con mamposteria
sistema constructivo con mamposteriasistema constructivo con mamposteria
sistema constructivo con mamposteria

Catalogo conceptos casa habitacion 2 pisos
Catalogo conceptos casa habitacion 2 pisos Catalogo conceptos casa habitacion 2 pisos
Catalogo conceptos casa habitacion 2 pisos

Cubiertas
CubiertasCubiertas
Cubiertas

Catalogo de componentes de puertas y ventanas de madera.
Catalogo de componentes de puertas y ventanas de madera.Catalogo de componentes de puertas y ventanas de madera.
Catalogo de componentes de puertas y ventanas de madera.

instalaciones especiales en la construcción
instalaciones especiales en la construccióninstalaciones especiales en la construcción
instalaciones especiales en la construcción

Cubiertas construcción
Cubiertas construcciónCubiertas construcción
Cubiertas construcción

Muro lambrín panel de yeso glass rey
Muro lambrín panel  de  yeso  glass  reyMuro lambrín panel  de  yeso  glass  rey
Muro lambrín panel de yeso glass rey

Losas, Trabes y Cubiertas. Arquitectura-Concepto Estructural
Losas, Trabes y Cubiertas. Arquitectura-Concepto EstructuralLosas, Trabes y Cubiertas. Arquitectura-Concepto Estructural
Losas, Trabes y Cubiertas. Arquitectura-Concepto Estructural

Manual de procesos constructivos
Manual de procesos constructivosManual de procesos constructivos
Manual de procesos constructivos


Similar a panel-triditec

armadura y_losas_de_vigueta_manual_tecnico_deacero
 armadura y_losas_de_vigueta_manual_tecnico_deacero armadura y_losas_de_vigueta_manual_tecnico_deacero
armadura y_losas_de_vigueta_manual_tecnico_deaceroKoko Esclnt

Armadura manual tecnico (elaboracion de vigueta )
Armadura manual tecnico (elaboracion de vigueta )Armadura manual tecnico (elaboracion de vigueta )
Armadura manual tecnico (elaboracion de vigueta )arturo cruz

Muros drywall, cielo raso y fibrocemento
Muros drywall, cielo raso y fibrocementoMuros drywall, cielo raso y fibrocemento
Muros drywall, cielo raso y fibrocementoAbigail Soberon

proceso constructivo vigueta bovedilla
proceso constructivo vigueta   bovedilla proceso constructivo vigueta   bovedilla
proceso constructivo vigueta bovedilla JohnArias26

Catalogo de conceptos
Catalogo de conceptos Catalogo de conceptos
Catalogo de conceptos Fernando Soto

Construccion de contrapisos de hormigon.pdf
Construccion de contrapisos de hormigon.pdfConstruccion de contrapisos de hormigon.pdf
Construccion de contrapisos de hormigon.pdfhome

Solera de hormigon
Solera de hormigonSolera de hormigon
Solera de hormigonIñaki Jarit

Manual tecnico-covintec-2011
Manual tecnico-covintec-2011Manual tecnico-covintec-2011
Manual tecnico-covintec-2011Luis Vazquez Nava

Manualtecnicopremex 10octok
Manualtecnicopremex 10octokManualtecnicopremex 10octok
Manualtecnicopremex 10octokyessica c

Rendimientos
RendimientosRendimientos
Rendimientosjohnlaza

Sistema drywall
Sistema drywallSistema drywall
Sistema drywallFiorelly21


Similar a panel-triditec (20)

Folleto panelco low
Folleto panelco lowFolleto panelco low
Folleto panelco low

Vbv fin8-12-08-1-
Vbv fin8-12-08-1-Vbv fin8-12-08-1-
Vbv fin8-12-08-1-

Manual de playcem
Manual de playcemManual de playcem
Manual de playcem

armadura y_losas_de_vigueta_manual_tecnico_deacero
 armadura y_losas_de_vigueta_manual_tecnico_deacero armadura y_losas_de_vigueta_manual_tecnico_deacero
armadura y_losas_de_vigueta_manual_tecnico_deacero

Armadura manual tecnico (elaboracion de vigueta )
Armadura manual tecnico (elaboracion de vigueta )Armadura manual tecnico (elaboracion de vigueta )
Armadura manual tecnico (elaboracion de vigueta )

Muros drywall, cielo raso y fibrocemento
Muros drywall, cielo raso y fibrocementoMuros drywall, cielo raso y fibrocemento
Muros drywall, cielo raso y fibrocemento

Manual tecnico vigacero
Manual tecnico vigaceroManual tecnico vigacero
Manual tecnico vigacero

proceso constructivo vigueta bovedilla
proceso constructivo vigueta   bovedilla proceso constructivo vigueta   bovedilla
proceso constructivo vigueta bovedilla

Manual_de_Viguetas_TECHOMAX.pdf
Manual_de_Viguetas_TECHOMAX.pdfManual_de_Viguetas_TECHOMAX.pdf
Manual_de_Viguetas_TECHOMAX.pdf

Catalogo de conceptos
Catalogo de conceptos Catalogo de conceptos
Catalogo de conceptos

Ficha1 manual-de-colocacion
Ficha1 manual-de-colocacionFicha1 manual-de-colocacion
Ficha1 manual-de-colocacion

Construccion de contrapisos de hormigon.pdf
Construccion de contrapisos de hormigon.pdfConstruccion de contrapisos de hormigon.pdf
Construccion de contrapisos de hormigon.pdf

Solera de hormigon
Solera de hormigonSolera de hormigon
Solera de hormigon

Construccion de contrapisos de hormigon
Construccion de contrapisos de hormigonConstruccion de contrapisos de hormigon
Construccion de contrapisos de hormigon

Construccion de contrapisos de hormigon
Construccion de contrapisos de hormigonConstruccion de contrapisos de hormigon
Construccion de contrapisos de hormigon

Manual tecnico-covintec-2011
Manual tecnico-covintec-2011Manual tecnico-covintec-2011
Manual tecnico-covintec-2011

Manualtecnicopremex 10octok
Manualtecnicopremex 10octokManualtecnicopremex 10octok
Manualtecnicopremex 10octok

Rendimientos
RendimientosRendimientos
Rendimientos

manual tecnico covintec (1).pdf
manual tecnico covintec (1).pdfmanual tecnico covintec (1).pdf
manual tecnico covintec (1).pdf

Sistema drywall
Sistema drywallSistema drywall
Sistema drywall


Más de edison carbajal

Más de edison carbajal (19)

Sismo resistencia
Sismo resistenciaSismo resistencia
Sismo resistencia

Manual del constructor
Manual del constructorManual del constructor
Manual del constructor

Manual de instal_drywall_gyplacc
Manual de instal_drywall_gyplaccManual de instal_drywall_gyplacc
Manual de instal_drywall_gyplacc

Ficha tecnica muro max
Ficha tecnica muro maxFicha tecnica muro max
Ficha tecnica muro max

Paneles estructurales de eps
Paneles estructurales de epsPaneles estructurales de eps
Paneles estructurales de eps

Arcotechoperu
ArcotechoperuArcotechoperu
Arcotechoperu

Sistema proyesos
Sistema proyesosSistema proyesos
Sistema proyesos

Brochure ta4
Brochure ta4Brochure ta4
Brochure ta4

Prolite
ProliteProlite
Prolite

Ht sikalastic 560 pdf
Ht sikalastic 560 pdfHt sikalastic 560 pdf
Ht sikalastic 560 pdf

Chema weld
Chema weldChema weld
Chema weld

Cartilla cieloraso en_seco
Cartilla cieloraso en_secoCartilla cieloraso en_seco
Cartilla cieloraso en_seco

trabajo de soldadura con mig
trabajo de soldadura con migtrabajo de soldadura con mig
trabajo de soldadura con mig

Cartilla tarrajeo c_a_ligaton v7
Cartilla tarrajeo c_a_ligaton v7Cartilla tarrajeo c_a_ligaton v7
Cartilla tarrajeo c_a_ligaton v7

Manual producto e_instalacion_placacero
Manual producto e_instalacion_placaceroManual producto e_instalacion_placacero
Manual producto e_instalacion_placacero

Tabla de pesos de aligerado vigacero
Tabla de pesos de aligerado vigaceroTabla de pesos de aligerado vigacero
Tabla de pesos de aligerado vigacero

Tabla comparativa de pesos de losas aligeradas
Tabla comparativa de pesos de losas aligeradasTabla comparativa de pesos de losas aligeradas
Tabla comparativa de pesos de losas aligeradas

Brochure placacero
Brochure placaceroBrochure placacero
Brochure placacero

Brochure vigacero 2019
Brochure vigacero 2019Brochure vigacero 2019
Brochure vigacero 2019


Último

Ejercicio 1 - Edificio en Galerías - Pro.
Ejercicio 1 - Edificio en Galerías - Pro.Ejercicio 1 - Edificio en Galerías - Pro.
Ejercicio 1 - Edificio en Galerías - Pro.MariaJoseLopez914893

DOCUMENTO DE MODELO DISEÑO DE MEZCLA 210 KG CM2
DOCUMENTO DE MODELO DISEÑO DE MEZCLA 210 KG CM2DOCUMENTO DE MODELO DISEÑO DE MEZCLA 210 KG CM2
DOCUMENTO DE MODELO DISEÑO DE MEZCLA 210 KG CM2ErnestoContreras39

NOJA-581-08 NOJA Power OSM15-27-38 Guia de Producto - es.pdf
NOJA-581-08 NOJA Power OSM15-27-38 Guia de Producto - es.pdfNOJA-581-08 NOJA Power OSM15-27-38 Guia de Producto - es.pdf
NOJA-581-08 NOJA Power OSM15-27-38 Guia de Producto - es.pdflinderlauradelacruz

Parciales y Semestral Profesor David cedeño
Parciales y Semestral Profesor David cedeñoParciales y Semestral Profesor David cedeño
Parciales y Semestral Profesor David cedeñomonicabetancur29

ESTADISTICA RESUELTO SAN JUAN SOLUCIONARIO CORRECTO.pdf
ESTADISTICA RESUELTO SAN JUAN SOLUCIONARIO CORRECTO.pdfESTADISTICA RESUELTO SAN JUAN SOLUCIONARIO CORRECTO.pdf
ESTADISTICA RESUELTO SAN JUAN SOLUCIONARIO CORRECTO.pdffredyflores58

Marcas de Fuego debido a la combustión de materiales afectados por un incendi...
Marcas de Fuego debido a la combustión de materiales afectados por un incendi...Marcas de Fuego debido a la combustión de materiales afectados por un incendi...
Marcas de Fuego debido a la combustión de materiales afectados por un incendi...JeisonArango3

Teoría de la contingencia en las organizaciones
Teoría de la contingencia en las organizacionesTeoría de la contingencia en las organizaciones
Teoría de la contingencia en las organizacionesCarlosRozo19

Ecuacion Diferencial de Clairaut, Ejercicios Resueltos
Ecuacion Diferencial de Clairaut, Ejercicios ResueltosEcuacion Diferencial de Clairaut, Ejercicios Resueltos
Ecuacion Diferencial de Clairaut, Ejercicios ResueltosManuel Alejandro Vivas Riverol

FUNDAMENTOS DE LA INTELIGENCIA ARTIFICIAL
FUNDAMENTOS DE LA INTELIGENCIA ARTIFICIALFUNDAMENTOS DE LA INTELIGENCIA ARTIFICIAL
FUNDAMENTOS DE LA INTELIGENCIA ARTIFICIALPamelaGranda5

thinner-acrilico-ac-205- ficha tecnica msds
thinner-acrilico-ac-205- ficha tecnica msdsthinner-acrilico-ac-205- ficha tecnica msds
thinner-acrilico-ac-205- ficha tecnica msdsfioticona20395

S03 - Perfil del ingeniero industrial UTP - DIAPOS.pdf
S03 - Perfil del ingeniero industrial UTP - DIAPOS.pdfS03 - Perfil del ingeniero industrial UTP - DIAPOS.pdf
S03 - Perfil del ingeniero industrial UTP - DIAPOS.pdfroycordovabocanegra7

S02_s2 ECUACIONES DIFERENCIALES EXACTAS.pdf
S02_s2 ECUACIONES DIFERENCIALES EXACTAS.pdfS02_s2 ECUACIONES DIFERENCIALES EXACTAS.pdf
S02_s2 ECUACIONES DIFERENCIALES EXACTAS.pdfGERSONYT1

IPERC INSTALACION DE EQUIPOS DE AIRE ACONDICIONADO
IPERC INSTALACION DE EQUIPOS DE AIRE ACONDICIONADOIPERC INSTALACION DE EQUIPOS DE AIRE ACONDICIONADO
IPERC INSTALACION DE EQUIPOS DE AIRE ACONDICIONADOEdisonRebattaRojas1

JC Etapas del desarrollo de la industria minera.pptx
JC Etapas del desarrollo de la industria minera.pptxJC Etapas del desarrollo de la industria minera.pptx
JC Etapas del desarrollo de la industria minera.pptxJuanCorcuera3

182305655-Manual-Torno-Cnc-Muy-Completo.pdf
182305655-Manual-Torno-Cnc-Muy-Completo.pdf182305655-Manual-Torno-Cnc-Muy-Completo.pdf
182305655-Manual-Torno-Cnc-Muy-Completo.pdfmanualvaca7

Wal-Mart batalla con RFID...............
Wal-Mart batalla con RFID...............Wal-Mart batalla con RFID...............
Wal-Mart batalla con RFID...............osoriosantiago887

gestion y optimizacion de procesos proyecto
gestion y optimizacion de procesos proyectogestion y optimizacion de procesos proyecto
gestion y optimizacion de procesos proyectoclopez37

Trabajos en Altura - USO DEL ARNES .ppt
Trabajos en Altura  - USO DEL ARNES .pptTrabajos en Altura  - USO DEL ARNES .ppt
Trabajos en Altura - USO DEL ARNES .pptdantechaveztarazona

TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdf
TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdfTR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdf
TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdfFRANCISCOJUSTOSIERRA


Último (19)

Ejercicio 1 - Edificio en Galerías - Pro.
Ejercicio 1 - Edificio en Galerías - Pro.Ejercicio 1 - Edificio en Galerías - Pro.
Ejercicio 1 - Edificio en Galerías - Pro.

DOCUMENTO DE MODELO DISEÑO DE MEZCLA 210 KG CM2
DOCUMENTO DE MODELO DISEÑO DE MEZCLA 210 KG CM2DOCUMENTO DE MODELO DISEÑO DE MEZCLA 210 KG CM2
DOCUMENTO DE MODELO DISEÑO DE MEZCLA 210 KG CM2

NOJA-581-08 NOJA Power OSM15-27-38 Guia de Producto - es.pdf
NOJA-581-08 NOJA Power OSM15-27-38 Guia de Producto - es.pdfNOJA-581-08 NOJA Power OSM15-27-38 Guia de Producto - es.pdf
NOJA-581-08 NOJA Power OSM15-27-38 Guia de Producto - es.pdf

Parciales y Semestral Profesor David cedeño
Parciales y Semestral Profesor David cedeñoParciales y Semestral Profesor David cedeño
Parciales y Semestral Profesor David cedeño

ESTADISTICA RESUELTO SAN JUAN SOLUCIONARIO CORRECTO.pdf
ESTADISTICA RESUELTO SAN JUAN SOLUCIONARIO CORRECTO.pdfESTADISTICA RESUELTO SAN JUAN SOLUCIONARIO CORRECTO.pdf
ESTADISTICA RESUELTO SAN JUAN SOLUCIONARIO CORRECTO.pdf

Marcas de Fuego debido a la combustión de materiales afectados por un incendi...
Marcas de Fuego debido a la combustión de materiales afectados por un incendi...Marcas de Fuego debido a la combustión de materiales afectados por un incendi...
Marcas de Fuego debido a la combustión de materiales afectados por un incendi...

Teoría de la contingencia en las organizaciones
Teoría de la contingencia en las organizacionesTeoría de la contingencia en las organizaciones
Teoría de la contingencia en las organizaciones

Ecuacion Diferencial de Clairaut, Ejercicios Resueltos
Ecuacion Diferencial de Clairaut, Ejercicios ResueltosEcuacion Diferencial de Clairaut, Ejercicios Resueltos
Ecuacion Diferencial de Clairaut, Ejercicios Resueltos

FUNDAMENTOS DE LA INTELIGENCIA ARTIFICIAL
FUNDAMENTOS DE LA INTELIGENCIA ARTIFICIALFUNDAMENTOS DE LA INTELIGENCIA ARTIFICIAL
FUNDAMENTOS DE LA INTELIGENCIA ARTIFICIAL

thinner-acrilico-ac-205- ficha tecnica msds
thinner-acrilico-ac-205- ficha tecnica msdsthinner-acrilico-ac-205- ficha tecnica msds
thinner-acrilico-ac-205- ficha tecnica msds

S03 - Perfil del ingeniero industrial UTP - DIAPOS.pdf
S03 - Perfil del ingeniero industrial UTP - DIAPOS.pdfS03 - Perfil del ingeniero industrial UTP - DIAPOS.pdf
S03 - Perfil del ingeniero industrial UTP - DIAPOS.pdf

S02_s2 ECUACIONES DIFERENCIALES EXACTAS.pdf
S02_s2 ECUACIONES DIFERENCIALES EXACTAS.pdfS02_s2 ECUACIONES DIFERENCIALES EXACTAS.pdf
S02_s2 ECUACIONES DIFERENCIALES EXACTAS.pdf

IPERC INSTALACION DE EQUIPOS DE AIRE ACONDICIONADO
IPERC INSTALACION DE EQUIPOS DE AIRE ACONDICIONADOIPERC INSTALACION DE EQUIPOS DE AIRE ACONDICIONADO
IPERC INSTALACION DE EQUIPOS DE AIRE ACONDICIONADO

JC Etapas del desarrollo de la industria minera.pptx
JC Etapas del desarrollo de la industria minera.pptxJC Etapas del desarrollo de la industria minera.pptx
JC Etapas del desarrollo de la industria minera.pptx

182305655-Manual-Torno-Cnc-Muy-Completo.pdf
182305655-Manual-Torno-Cnc-Muy-Completo.pdf182305655-Manual-Torno-Cnc-Muy-Completo.pdf
182305655-Manual-Torno-Cnc-Muy-Completo.pdf

Wal-Mart batalla con RFID...............
Wal-Mart batalla con RFID...............Wal-Mart batalla con RFID...............
Wal-Mart batalla con RFID...............

gestion y optimizacion de procesos proyecto
gestion y optimizacion de procesos proyectogestion y optimizacion de procesos proyecto
gestion y optimizacion de procesos proyecto

Trabajos en Altura - USO DEL ARNES .ppt
Trabajos en Altura  - USO DEL ARNES .pptTrabajos en Altura  - USO DEL ARNES .ppt
Trabajos en Altura - USO DEL ARNES .ppt

TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdf
TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdfTR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdf
TR-514 (3) - DOS COLUMNAS PASCUA 2024 3.4 8.4.24.pdf


panel-triditec

  • 1. DETALLES CONSTRUCTIVOS TRIDITEC PANEL EL SISTEMA CONSTRUCTIVO DE NUESTRO TIEMPO ® CONTENIDO Sistema TRIDITEC® . . . . . . . . 2 Cimentación . . . . . . . . . . . . . . . 3 Montaje . . . . . . . . . . . . . . . . . . 6 Ventanas y puertas . . . . . . . . . . . 9 Losas . . . . . . . . . . . . . . . . . . . . . 11 Armado y colado de la losa . . 13 Instalaciones . . . . . . . . . . . . . . . 19 Aplanados . . . . . . . . . . . . . . . . . 20 Elementos del sistema constructivo TRIDITEC® . . . 22 Contacto . . . . . . . . . . . . . . . . . . 24
  • 2. SISTEMA TRIDITEC Losa de Azotea Cumbreras Puertas Ventanas Faldones Losa de Entrepisos Muro de Carga Facilidad de instalaciones Volados Cimentación losa corrida 1
  • 3. 12cm 30cm Variable Variable (int) Mortero cemento-arena 1:3 (f'c=4200 kg/cm2) Estructura de Panel JL (f'y=5700 kg/cm2) EU #3 @ 60 cm (f'y=4200 kg/cm2) Refuerzo de cimentación Espuma de poliestireno 10cmMayor o igual a CIMENTACIÓN Varilla 3/8" @ 30 cms. Cuatrapeadas Estructura de Panel Triditec® Dentellón 10 x 15 cms. 50 cm Malla Electrosoldada 4/4 11/11 ó 6/6 10/10 10 cm10 cm 10 cm 15 cm Losa de cimentación Estructura de Panel 50 cms Mortero -Arena f´c 75 Kgs/cm2 Zapata corrida La cimentación que se requiere depende de las características del suelo, para una vivienda de un nivel recomendamos simplemente colar una losa de cimentación. Elaborar una plancha de concreto armado con dentellones (trabes integradas a la losa de cimentación donde se desplantarán o coloca- rán los muros de carga, Ver cortes). Colocar conectores de varilla de 3/8"con una longitud de 60 cms. a cada 30 cms. cuatrapeadas en los dentellones (ver vistas) perfo- rando el concreto 10 cms., de- jando la separación del espe- sor del panel a usarse como muro. Verificar que los conectores estén alineados. 2
  • 4. (int) Mortero cemento-arena 1:3 (f'c=75 kg/cm2) Estructura de Panel JL (f'y=5000 kg/cm2) EU #3 @ 60 cm (f'y=4200 kg/cm2) Refuerzo de cimentación Losa 11cm 30cm Malla electrosoldada 6-6, 10-10 Espuma de poliestireno CORTE CIMENTACIÓN 11cm 50cm VARIABLE VARIABLE VARIABLE VARIABLE Estructura de Panel (fy=500 Kg/cm2) Espuma de poliestireno Gr. Alambron Concreto 1:2:3 (f'c= 200 Kg/cm2) Mortero cemento-arena 1:3 (f'c= 75 Kg/cm2) EU#3@60cm (f'y=4200 Kg/cm2 REFUERZO DE CIMENTACION(3#3) f'y4200 Kg/cm2 CIMENTACION Mortero -Arena f´c 75 Kgs/cm2 Desplante muros 50 cms Mortero -Arena f´c 75 Kgs/cm2 Muro intermedio
  • 5. CIMENTACIÓN Mortero -Arena f´c 75 Kgs/cm2 Corte por fachada Esquinero Triditec (fy=5000 Kg/cm2) Capa de compresion de Concreto (f'c=200 Kg/cm2) agregado max 3/4" Mortero Modulo LosaPanel JL Aplanado mortero-arena 1:3 (f'c=75kg/cm2) Estructura de Panel Triditec 3 (Fy=5000kg/cm2) Malla electrosoldada 6-6x10/10 .15 Contratrabe 4#4,e#2@30 Pelicula de polietileno. #3@30 1#3 .30 .60 anclas de #3@30 cuatrapeadas N.T. Refuerzo de cimentacion 0.40 Acabado en pintura vinilica con sellador Varilla ø3/8" @60 cm Ambos sentidos (fy=4200 Kg/cm2) 4cm 2.40 .13 .30 .10
  • 6. 2 30cm 11cm Esquinero JL (f'y=5000 kg/cm2) Mortero arena-cemento 1:3 (f'c=75 kg/cm2) Estructura de Panel JL (f'c=5700 kg/cm2) 1Ø 3/8" @ 60 cm (f'y=4200 kg/cm2) Espuma de poliestireno (int) 7cm PLANTA 2 MONTAJE En la esquina de inicio del montaje, introduzca el Panel TRIDITECMR ó Panel JLMR entre los conectores (varillas de 3/8") instalados en el piso, debiendo quedar alojados entre la malla del panel y el núcleo de espuma de poliestireno. Verificar que los muros queden perfecta- mente plomeados y alineados. (Después de colocar los Módulos LosaPanel) Unión muro en escuadra 30cm 60cm 11cm 1Ø 3/8" @ 60 cm (f'y=4200 kg/cm2) Estructura de Panel JL (f'c=5000 kg/cm2) Esquinero JL (f'y=5000 kg/cm2) CORTE 2-2 3 Mortero Arena f´c 75 Kgs/cm2 La unión entre dos paneles JLMR ó TRIDITECMR en esquina se hace colocando Malla ó Esquinero TRIDITECMR por ambas caras, fijándolas a las mallas del panel mediante grapas o con alambre recocido calibre 18.
  • 7. MONTAJE La unión-conexión entre dos paneles JLMR ó TRIDITECMR se deberá hacer mediante Mallas o Esquinero TRIDITECMR por ambas caras, fijándolas a las mallas del panel mediante grapas o con alambre recocido calibre 18. ( Ver dibujo de ejemplo de amarre.) Malla unión en c/cara (f'y=5000 kg/cm2) #3 @ 50 cm alternadas c/cara (f'y=4200 kg/cm2) Estructura de Panel (f'y=5700 kg/cm2) 60cm 50cm 50cm Espuma de poliestireno 60cm 30cm Esquinero JL (f'y=5000 kg/cm2) Mortero arena-cemento 1:3 (f'c=75 kg/cm2) Estructura de Panel JL (f'y=5000 kg/cm2) 1Ø 3/8" @ 60 cm (f'y=4200 Kg/cm2) 1Ø 3/8" @ 60 cm (f'y=4200 Kg/cm2) Espuma de poliestireno 11cm(int) 7cm Estructura de Panel JL (f'y=5000 kg/cm2) CORTE 4-4 PLANTA 4 4 Mortero -Arena f´c 75 Kgs/cm2 Unión de panel en «T»
  • 8. MONTAJE Malla unión en c/cara (f'y=5000 kg/cm2) #3 @ 50 cm alternadas c/cara (f'y=4200 kg/cm2) Estructura de Panel (f'y=5700 kg/cm2) 60cm 50cm 50cm Espuma de poliestireno Amarre con alambre recocido o grapa galvanizada ALZADO AMARRE AMARRE INCORRECTO CON ALAMBRE RECOCIDO AMARRE CORRECTO CON ALAMBRE RECOCIDO AMARRE CORRECTO CON GRAPA DOBLAR PLANTA 60cm Estrucuta de Panel JL (f'y=5000 kg/cm2) 1Ø 3/8" @ 60 cm c/cara (f'y=4200 kg/cm2) Esquinero JL c/cara 30cm 30cm CORTE 2-2 11cm El amarre de las mallas se realiza- ra en forma alternada en ambos sentidos (Aprox. 60 amarres por malla )en caso de ser con alambre recocido el ¨MOÑO¨ se doblara de forma que no incremente el volu- men de la capa de mortero Intersección de muros 30cm 11cm Esquinero JL (f'y=5000kg/cm2) Mortero arena-cemento 1:3 (f'c=75 kg/cm2) Estructura de Panel JL (f'y=5000 kg/cm2) 1Ø 3/8" @ 60 cm (f'y= 4200 kg/cm2) PLANTA CORTE 2-2 Espuma de poliestireno 22 Mortero Arena f´c 75 Kgs/cm2
  • 9. VENTANAS Y PUERTAS4 En caso necesario, reforzar los remates del marco de ventanas y puertas con Malla Unión, alojando los accesorios para fijarlas antes de aplicar la primera mano de mortero. Marcar en los Paneles JLMR ó TRIDITECMR ya instalados, las zonas donde irán las ventanas y puertas. Secortalamallayconectores por ambas caras de los Pa- neles JLMR ó TRIDITECMR . Ya cortada la malla y conectores, se corta la espu- ma de poliestireno utilizando una navaja o segueta para retirarlo.
  • 10. VENTANAS Y PUERTAS REFUERZO DE MALLA EN ESQUINA DE VENTANAS RETIRAR POLIESTIRENO MIMO 5cm PARA FORMAR UN MARCO MACIZO DE MORTERO Y FIJAR BIEN LA VENTANA MALLA UNION ALZADO Refuerzo en ventanas o puertas Empotramiento de muebles RETIRAR POLIESTIRENO PARA HACER UN MACIZO DE MORTERO Y ASI FIJAR EL MUEBLE ATORNILLAR VENTANA VENTANA ESTRUCTURA DEL PANEL RETIRAR POLIESTIRENO NECESARIO PARA ALOJAR INSTALACIONES POLIESTIRENO RETIRAR POLIESTIRENO DETALLE RETIRAR POLIESTIRENO RELLENAR CON MORTERO POLIESTIRENO 0.5 mimo RETIRAR POLIESTIRENO PARA HACER UN MACIZO DE MORTERO Y ASI FIJAR EL MUEBLE ATORNILLAR VENTANA VENTANA ESTRUCTURA DEL PANEL RETIRAR POLIESTIRENO NECESARIO PARA ALOJAR INSTALACIONES DET
  • 11. Para la construcción de losas de entrepiso se usan Módulo LosaPanel JLMR que pueden librar claros de hasta 5.0 Mts. En sus nervaduras se colocan varillas de 3/8". Para instalarlos apuntalar con pies derechos y vigas madrinas en forma perpendicular al lado de mayor longitud del Módulo LosaPanel JLMR , dejando una contraflecha mínima de L / 180 en el sentido del claro corto (L=claro). La distancia entre madrinas deberá ser de 60 cms. (máximo) y entre pies derechos deberá ser de 1.20 mts. a lo largo de las vigas madrinas. LOSAS Colocar tablones para caminar sobre los Módulos LosaPanel JLMR antes y durante el armado, y el colado de la capa de compresión. ES IMPORTANTE colocar en la cara inferior de los Módulo LosaPanel JLMR Mallas Esquinero TRIDITECMR o Mallas Unión TRIDITECMR por ambas caras, fijándolas a las mallas del panel mediante grapas o con alambre recocido calibre 18. 5
  • 12. LOSAS Una ves colocados los muros, se procede a instalar los Módulos LosaPanel JLMR , que deberán ser de una sola pieza. APOYÁNDOLOS SIEMPRE SOBRE LOS MUROS con las nervaduras hacia arriba. Esquinero Triditec ® Capa de compresión Concreto (f'c=200 kg/cm2) 14cm Varilla 3/8" @ 60 cm Ambos sentidos Cadena perimetral Unión Muro-Losa Siempre retirar el poliestireno de los Módulos LosaPanel JLMR del area que descansa sobre el muro para formar una cadena perimetral ó de carga en los muros intermedios y adicionar una varilla de 3/8" por efectos de temperatura
  • 13. ARMADO Y COLADO DE LA LOSA Caminando sobre los tablones, se vacía el concreto partiendo del centro de la losa, evitando acumular más de un bote en una zona pequeña del Módulo LosaPanel JLMR . Se debe colar junto con la capa de compresión de concreto la cadena de repartición perimetral que amarra la losa con los muros. La capa de compresión de la losa deberá ser de 4 cms. de espesor a partir de la espuma de poliestireno, excepto en las nervaduras donde deberá medir 7 cms. El concreto a utilizar debe de resistir un mínimo de f'c = 200 kgs/cm2 con agregado (grava) de máximo 3/4" Concreto fácil de hacer: 1 : 4 1 /2 : 6 : 1 1 /2 Bulto de Botes de Botes de Botes de Cemento Arena Grava Agua En cada nervadura, en ambos sentidos, colocar una varilla contínua de 3/8", amarrándola a la malla superior a todo lo largo del claro y retirar del Módulo LosaPanel JLMR la espuma de poliestireno necesaria, según el espesor del muro donde está apoyado, para formar la cadena perimetral. 6
  • 14. ARMADO Y COLADO DE LA LOSA Módulo LosaPanel sobre cadena Integración de cadena en Módulos LosaPanel CAPA DE COMPRESION CONCRETO f´c=200kg/cm2 VIGA MADRINA PUNTAL MURO DE TABIQUE RETIRAR POLIESTIRENO CADENA DE REPARTICION COLOCAR UNA VARILLA DE Ø3/8 PARA UN MEJOR AMARRE CORTE VARILLA Ø3/8“ 4.0 cms CAPA DE COMPRESION CONCRETO f´c=200kg/cm2 MURO DE TABIQUE VIGA MADRINA PUNTAL VARILLA Ø3/8“ 4 VARILLAS DE Ø 3/8 PARA FORMAR CADENA PERIMETRAL RETIRAR POLIESTIRENO 4.0
  • 15. POLIN TABLAS PARA ENCACHETAR RETIRAR POLIESTIRENO DOMO HACER PRETIL CON PANEL TRIDITEC LOSA PANEL JL. ESQUINERO TRIDITEC DETALLE DEL DOMO ARMADO Y COLADO DE LA LOSA DETALLE DE CUMBRERA REFUERZO DE VARILLA DE ø 3/8 ESPUMA DE POLIESTIRENO ESTRUCTURA DEL PANEL FY= 5000 KG/CM2 ESQUINERO TRIDITEC Detalle del domo Detalle en cumbrera
  • 16. ARMADO Y COLADO DE LA LOSA Capa de compresion de Concreto (f'c=200 Kg/cm2) agregado max 3/4" Esquinero (fy=5000 Kg/cm2) Espuma de poliestireno. Mortero REFUERZO DE VARILLA DE Ø 3/8'' @ 60 cm CAPA DE COMPRESION f´c= 200 kg /cm2 VARILLA DE REFUERZO DE 3/8 CACHETE ESPUMA DE POLIESTIRENO ALAMBRON DE 1/4 DOBLAR ARMADO DE LA TRABE DE ACUERDO AL DISEÑO ESPUMA DE POLIESTIRENORETIRADO Integración de Módulo LosaPanel a Trabe Refuerzo de volado con pendiente acentuada
  • 17. Estructura de Panel JL (f'y=5000 kg/cm2) 30cm 25cm 30cm 11cm 11cm 30cm 1Ø 3/8" @ 60 (máximo) (f'y=4200 kg/cm2) Mortero cemento-arena (f'c=75 kg/cm2) Losa de concreto Losa de concreto Mayor o igual aMayor o igual a Mayor o igual a Espuma de poliestireno ARMADO Y COLADO DE LA LOSA Capa de compresion f'c=200kg/cm2 varilla #3@60 cm en ambos sentidos en cada nervadura doblar .15 .20 aplanado de morterotrabe 4#3,E#2@15 .04 Faldones Integración de trabe de carga en Módulos LosaPanel Variable Variable
  • 18. 30cm 40cm Esquinero JL (f'y=5000 kg/cm2) Mortero cemento arena 1:3 (f'c=75 kg/cm2) #3 @ 50 cm (f'y=4200 kg/cm2) Concreto 1:2:3 (f'c=200 kg/cm2) (agregado máximo 3/4") 13cm 11cm Estructura de Panel JL (f'r=5000 kg/cm2) 30cm 40cm 50cm #3 @ 50 cm c/cara (f'y=4200 kg/cm2) Estructura de Panel JL (f'y=5000 kg/cm2) 13cm (losa) CORTE 2-2 Espuma de poliestireno Esquinero JL (f'y=5000 kf/cm2) 2 2 ARMADO Y COLADO DE LA LOSA Continuidad de Muro sobre losa 50 cms 50 cms Mortero Arena f´c 75 Kgs/cm2 Módulo LosaPanel JL 50 cms 50 cms
  • 19. Las instalaciones hidrosanitarias y eléctricas se deben colocar entre la malla y la espuma de poliestireno por la parte inferior de la losa. En el caso de que las chalupas, ductos o tuberías sean más grandes que el espacio existente, se deberá retirar la espuma de poliestireno necesaria. Para retirar la espuma de poliestireno, recomendamos utilizar cuchilla, navaja y/o segueta. INSTALACIONES En el caso de que se corten tramos de malla de los Paneles JLMR ó TRIDITECMR , es necesario reforzar el sitio del corte colocando Malla Unión TRIDITECMR , amarrándola con alambre recocido no. 18 ó con grapas metálicas a la malla de los paneles. 7
  • 20. EL APLANADO SIEMPRE SERA EN DOS ETAPAS: LA PRIMERA: Aplicar el mortero hasta el nivel de la malla, misma que sirve para enrasar el aplanado (aprox. 1 cm.) por ambas ca- ras del muro. LA SEGUNDA: La segunda capa se aplica cuando la primera capa de mortero esté fraguada, cuidando humedecerla antes de aplicar la segunda capa para completar un gro- sor de 2.5 cm. por ambas caras, dejan- do la superficie en fino o con la textura que se desée. APLANADOS Antes de empezar a aplicar el aplanado se debe poner a plomo los muros y ali- nearlos con un rebentón. La proporción de Mortero-arena deberá ser de 1:3. Debe cuidarse de que a la mezcla se le agregue sólo la cantidad de agua nece- saria para poder manejarla en forma de pasta. El grosor total del recubrimiento de mor- tero deberá ser de 2.5 cms. por cada lado del Panel JLMR ó TRIDITECMR . La aplicación de mortero puede hacerse en forma manual o con lanzadora neu- mática, siempre en dos etapas. 8
  • 21. A TRIDITECMR , tanto en muro como en techo o losa, se le puede colocar cualquierrecubrimientocomoazulejo,cantera,mármol,madera,tirol,texturizado, pintura, etc. Con TRIDITECMR se puede concretar cualquier estilo, forma, estructura y acabado, ya que su alta resistencia, comportamiento estructural, resistencia sísmica y ligereza le permite solucionar hasta los más caprichosos proyectos. La compatibilidad de TRIDITECMR con cualquier construcción es tal, que puede utilizarse en todas las remodelaciones, ampliaciones o detalles, ya sea con ladrillo rojo, tabicón, block de cemento, madera, estructura metálica, adobe, concreto armado o prefabricado, logrando significativos ahorros en tiempo y dinero. Los elementos del Sistema TRIDITECMR para uso en muros, techos y entrepisos cumplen ampliamente con la Norma Mexicana NMX-C-405-1997-ONNCCE: "Industria de la Construcción- Páneles para uso estructural en muros, techos y entrepisos", que establece las especificaciones y métodos de prueba que deben cumplirlospánelesdefabricaciónnacionalydeimportaciónquesecomercializen en el país. Por esto y más, TRIDITECMR es el sistema constructivo de nuestro tiempo. ACABADOS
  • 22. TRIDITECMR es un sistema constructivo fabricado en México por JL Industrias Asociadas, S.A. de C.V. para la edificación de obras de concreto reforzado, mediante estructruras de alambre de alta resistencia electrosoldado que se recubren con concreto. Este sistema está basado en Paneles JL, Paneles TRIDITECMR , Módulos LosaPanel JLMR , Malla Unión TRIDITECMR , Malla Esquinero TRIDITECMR , accesorios (aceroderefuerzo, grapasoanillosmetálicos,conectores, etc.) y recubrimiento de concreto o mortero. Estos paneles son estructuras tridimensionales conformadas por dos mallas de acero de alta resistencia interconectadas diagonalmente mediante alambres calibre 11 (3.01 mm.) con un núcleo de espuma de poliestireno, a las que finalmente se les aplica, ya instalados en obra, el concreto. PANELES TRIDITECMR Los Paneles TRIDITECMR son elementos constructivos altamente versátiles, pueden utilizarse para detalles arquitectónicos, faldones, fachadas, muros tapón, muros de colindancia, jardineras, escaleras o bien para muros divisorios y de carga. PANELES JLMR Panel JLMR 3 Malla: Alambre de acero electrosoldado 4 - 4 (10 x 10 cms.) 11 - 11 (ø 3.061 mm.) Largo: de 2.40 hasta 5.50 mts. Ancho: 1.20 mts. Espesor: 7.5 cms. Panel JLMR 4 Malla: Alambre de acero electrosoldado 4 - 4 (10 x 10 cms.) 11 - 11 (ø 3.061 mm.) Largo: de 2.40 hasta 5.50 mts. Ancho: 1.20 mts. Espesor: 9 cms. Los Paneles JLMR son elementos constructivos con una amplia gama de usos y total compatibilidad con cualquier sistema constructivo. Por su composición estructural, tienen alta capacidad de carga y pueden utilizarse en cualquier edificación desde detalles arquitectónicos hasta muros de carga en varios niveles. ELEMENTOS DEL SISTEMA CONSTRUCTIVO TRIDITEC® Panel TRIDITECMR 2 Malla: Alambre de acero electrosoldado 4 - 4 (10 x 10 cms.) 12 - 12 (ø 2.68 mm.) Largo: de 2.40 hasta 5.50 mts. Ancho: 1.20 mts. Espesor: 5 cms. Panel TRIDITECMR 3 Malla: Alambre de acero electrosoldado 4 - 4 (10 x 10 cms.) 12 - 12 (ø 2.68 mm.) Largo: de 2.40 hasta 5.50 mts. Ancho: 1.20 mts. Espesor: 7.5 cms.
  • 23. Malla: Alambre de acero electrosoldado 4 - 4 (10 x 10 cms.) 11 - 11 (ø 3.061 mm.) Largo: de 2.40 hasta 5.50 mts. Ancho: 1.20 mts. Espesor: 9 cms. Núcleo de espuma de poliestireno con nervaduras de 10 x 3 cms. a cada 50 cms. LosMódulos LosaPanel JLMR sonloselementosprincipalesparalaconstruccióndelosas de entrepiso y azotea de concreto reforzado. En sus nervaduras se colocan varillas de 3 / 8 " ofreciendo gran capacidad de carga. Son compatibles con cualquier construcción y al ser integrados mediante la capa de compresión de concreto, forman una losa sólida, resistente, monolítica y aislante termoacústica. ACCESORIOS Módulo LosaPanel JLMR Malla Unión TRIDITECMR Calibre 12 (ø 2.68 mm.) • Unión en línea entre Paneles TRIDITECMR , Paneles JLMR y Módu- los LosaPanel JLMR . • Refuerzo en esquinas de claros de puertas y ventanas. • Ancho: 20 cms. ó 40 cms. • Largo: 2.40 mts. Malla EsquineroTRIDITECMR Calibre 12 (ø 2.68 mm.) • Refuerzo para unión en esquinas exteriores e interiores entre Paneles TRIDITECMR , Paneles JLMR y Módulos LosaPanel JLMR . • Ancho: 20 cms. ó 40 cms. • Largo: 2.40 mts. Los detalles aquí presentados SON SUGERENCIAS de acuerdo a nuestra experien- cia y pruebas de laboratorio, por lo que tendrán que adecuarse a la obra dependien- do de la misma y con la aprobación de su perito responsable de obra. TRIDITECMR y Módulos LosaPanel JLMR son marcas registradas propiedad de JL Industrias Asociadas, S.A. de C.V. Malla "U" TRIDITECMR Calibre 12 (ø 2.68 mm.) • Refuerzo de puertas y ventanas. • Ancho: 10 cms. • Alto: 10 cms. ELEMENTOS DEL SISTEMA CONSTRUCTIVO TRIDITEC®
  • 24. Fabricante del Sistema Constructivo TRIDITEC® : J.L. Industrias Asociadas, S.A. de C.V. Atizapán, Estado de México, México Tel. (52) 5-822-85-22 con 6 líneas Fax (52) 5-824-19-10 http://www.triditec.com.mx/ ventas@triditec.com.mx
