La placa madre es el dispositivo más importante porque determina las características del resto de los componentes de la PC. Controla voltajes, rendimiento de componentes internos y de expansión. Incluye componentes integrados como controladores de video, sonido, red y puertos. Cuenta con buses de control, datos y dirección para la comunicación entre dispositivos. Incluye slots como PCI Express para tarjetas de expansión y conectores para la alimentación y datos de otros dispositivos.

1. HARDWARE – 3° AÑO
PLACA MADRE

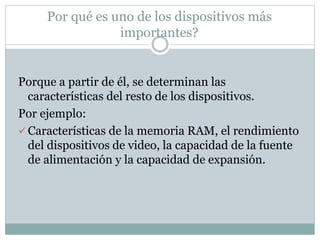

2. Por qué es uno de los dispositivos más
importantes?
Porque a partir de él, se determinan las
características del resto de los dispositivos.
Por ejemplo:
 Características de la memoria RAM, el rendimiento
del dispositivos de video, la capacidad de la fuente
de alimentación y la capacidad de expansión.

3. Funciones de la placa madre:
Una función básica de la placa madre es el manejo de
los voltajes que alimentan a sus componente.
Determina no solo el rendimiento de los
componentes internos sino de los componentes de
expansión y el de la PC.
Las placas de video son controladas por el puente
norte de la placa madre.

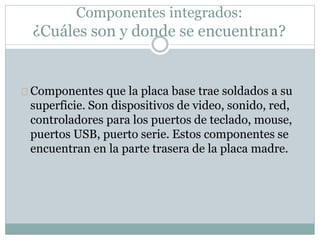

4. Componentes integrados:
¿Cuáles son y donde se encuentran?
Componentes que la placa base trae soldados a su
superficie. Son dispositivos de video, sonido, red,
controladores para los puertos de teclado, mouse,
puertos USB, puerto serie. Estos componentes se
encuentran en la parte trasera de la placa madre.

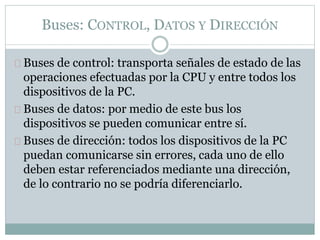

5. Buses: CONTROL, DATOS Y DIRECCIÓN
Buses de control: transporta señales de estado de las
operaciones efectuadas por la CPU y entre todos los
dispositivos de la PC.
Buses de datos: por medio de este bus los
dispositivos se pueden comunicar entre sí.
Buses de dirección: todos los dispositivos de la PC
puedan comunicarse sin errores, cada uno de ello
deben estar referenciados mediante una dirección,
de lo contrario no se podría diferenciarlo.

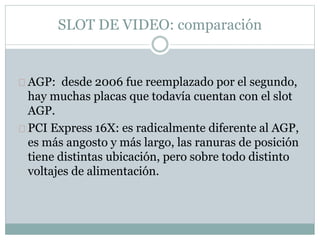

6. SLOT DE VIDEO: comparación
AGP: desde 2006 fue reemplazado por el segundo,
hay muchas placas que todavía cuentan con el slot
AGP.
PCI Express 16X: es radicalmente diferente al AGP,
es más angosto y más largo, las ranuras de posición
tiene distintas ubicación, pero sobre todo distinto
voltajes de alimentación.

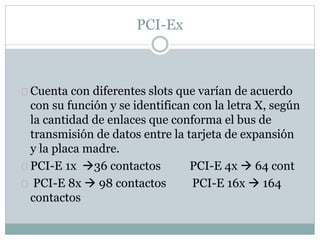

7. PCI-Ex
Cuenta con diferentes slots que varían de acuerdo
con su función y se identifican con la letra X, según
la cantidad de enlaces que conforma el bus de
transmisión de datos entre la tarjeta de expansión
y la placa madre.
PCI-E 1x 36 contactos PCI-E 4x  64 cont
PCI-E 8x  98 contactos PCI-E 16x  164
contactos

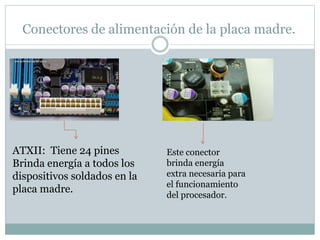

8. Conectores de alimentación de la placa madre.
ATXII: Tiene 24 pines
Brinda energía a todos los
dispositivos soldados en la
placa madre.
Este conector
brinda energía
extra necesaria para
el funcionamiento
del procesador.

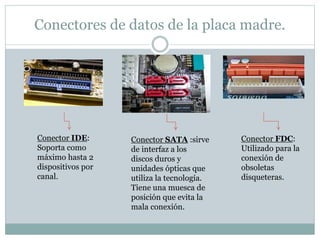

9. Conectores de datos de la placa madre.
Conector IDE:
Soporta como
máximo hasta 2
dispositivos por
canal.
Conector SATA :sirve
de interfaz a los
discos duros y
unidades ópticas que
utiliza la tecnología.
Tiene una muesca de
posición que evita la
mala conexión.
Conector FDC:
Utilizado para la
conexión de
obsoletas
disqueteras.

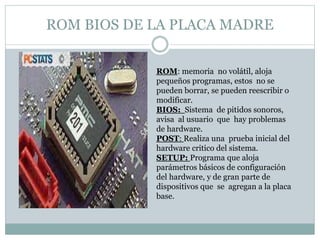

10. ROM BIOS DE LA PLACA MADRE
ROM: memoria no volátil, aloja
pequeños programas, estos no se
pueden borrar, se pueden reescribir o
modificar.
BIOS: Sistema de pitidos sonoros,
avisa al usuario que hay problemas
de hardware.
POST: Realiza una prueba inicial del
hardware critico del sistema.
SETUP: Programa que aloja
parámetros básicos de configuración
del hardware, y de gran parte de
dispositivos que se agregan a la placa
base.
