Este documento presenta un plan de mantenimiento para una empresa de tornería que incluye un inventario de 3 máquinas (un torno, una rectificadora y una fresadora), instrucciones técnicas para el mantenimiento de cada máquina, y detalles sobre la programación, personal y registros requeridos para el mantenimiento preventivo de los equipos.

1. UNIVERSIDAD FERMIN TORO
VICE-RECTORADO ACADEMICO
FACULTAD DE INGENERIA
MANTENIMIENTO INDUSTRIAL
Tornería linares
PLAN DE MANTENIMIENTO
(NORMA COVENIN 3049-93)
Autor:
Luis Lucena
CI: 19.241.522

2. PLAN DE MANTENIMIENTO
PERFIL DE LA EMPRESA
Normas a implementar: Norma Covenin 3049-
93 (Mantenimiento-Definiciones)

3. PLAN DE
MANTENIMIENTO
MISION
VISION
Brindar una calidad de
servicios de rectificado y
todo lo relacionado en
cuanto a tornos con
excelencia y
responsabilidad para las
empresas industriales
Ser la empresa de
confiabilidad para la
industrias en cuanto a el
rectificado, (tornos). y
pionera en el mercado al
nivel nacional

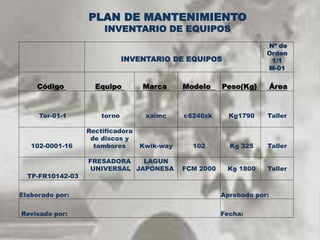

4. PLAN DE MANTENIMIENTO
INVENTARIO DE EQUIPOS
INVENTARIO DE EQUIPOS
Nº de
Orden
1/1
M-01
Código Equipo Marca Modelo Peso(Kg) Área
Tor-01-1 torno xaimc c6240zk Kg1790 Taller
102-0001-16
Rectificadora
de discos y
tambores Kwik-way 102 Kg 325 Taller
TP-FR10142-03
FRESADORA
UNIVERSAL
LAGUN
JAPONESA FCM 2000 Kg 1800 Taller
Elaborado por: Aprobado por:
Revisado por: Fecha:

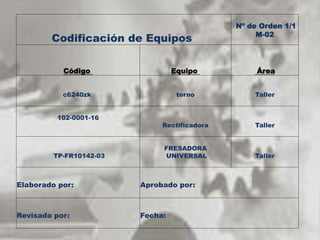

5. Codificación de Equipos
Nº de Orden 1/1
M-02
Código Equipo Área
c6240zk torno Taller
102-0001-16
Rectificadora Taller
TP-FR10142-03
FRESADORA
UNIVERSAL Taller
Elaborado por: Aprobado por:
Revisado por: Fecha:

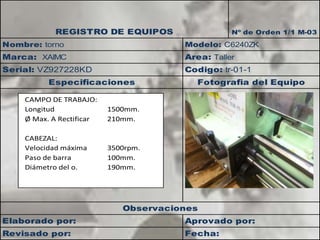

6. REGISTRO DE EQUIPOS Nº de Orden 1/1 M-03
Nombre: torno Modelo: C6240ZK
Area: Taller
Marca: XAIMC
Serial: VZ927228KD Codigo: tr-01-1
Especificaciones Fotografia del Equipo
CAMPO DE TRABAJO:
Longitud 1500mm.
Ø Max. A Rectificar 210mm.
CABEZAL:
Velocidad máxima 3500rpm.
Paso de barra 100mm.
Diámetro del o. 190mm.
Observaciones
Elaborado por: Aprovado por:
Fecha:
Revisado por:

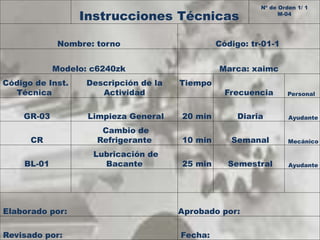

7. Instrucciones Técnicas
Nº de Orden 1/ 1
M-04
Nombre: torno Código: tr-01-1
Modelo: c6240zk Marca: xaimc
Código de Inst.
Técnica
Descripción de la
Actividad
Tiempo
Frecuencia Personal
GR-03 Limpieza General 20 min Diaria Ayudante
CR
Cambio de
Refrigerante 10 min Semanal Mecánico
BL-01
Lubricación de
Bacante 25 min Semestral Ayudante
Elaborado por: Aprobado por:
Revisado por: Fecha:

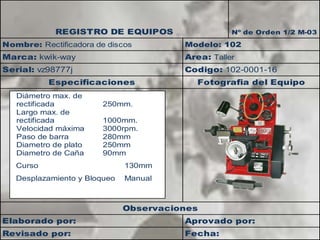

8. REGISTRO DE EQUIPOS Nº de Orden 1/2 M-03
Nombre: Rectificadora de discos Modelo: 102
Area: Taller
Marca: kwik-way
Serial: vz98777j Codigo: 102-0001-16
Especificaciones Fotografia del Equipo
Diámetro max. de
rectificada 250mm.
Largo max. de
rectificada 1000mm.
Velocidad máxima 3000rpm.
Paso de barra 280mm
Diametro de plato 250mm
Diametro de Caña 90mm
Curso
130mm
Desplazamiento y Bloqueo Manual
Observaciones
Elaborado por: Aprovado por:
Fecha:
Revisado por:

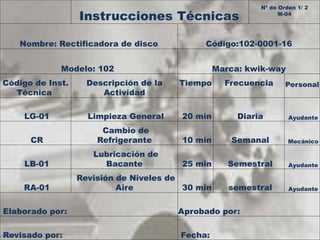

9. Instrucciones Técnicas
Nº de Orden 1/ 2
M-04
Nombre: Rectificadora de disco Código:102-0001-16
Modelo: 102 Marca: kwik-way
Código de Inst.
Técnica
Descripción de la
Actividad
Tiempo Frecuencia Personal
LG-01 Limpieza General 20 min Diaria Ayudante
CR
Cambio de
Refrigerante 10 min Semanal Mecánico
LB-01
Lubricación de
Bacante 25 min Semestral Ayudante
RA-01
Revisión de Niveles de
Aire 30 min semestral Ayudante
Elaborado por: Aprobado por:
Revisado por: Fecha:

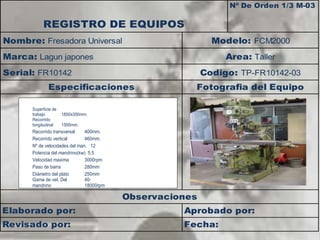

10. REGISTRO DE EQUIPOS
Nº De Orden 1/3 M-03
Nombre: Fresadora Universal Modelo: FCM2000
Marca: Lagun japones Area: Taller
Serial: FR10142 Codigo: TP-FR10142-03
Especificaciones Fotografia del Equipo
Observaciones
Superficie de
trabajo 1850x350mm.
Recorrido
longitudinal 1500mm.
Recorrido transversal 400mm.
Recorrido vertical
460mm.
Nº de velocidades del man. 12
Potencia del mandrino(kw) 5.5
Velocidad maxima 3000rpm
Paso de barra
280mm
Diámetro del plato 250mm
Gama de vel. Del
mandrino
40-
18000rpm
Elaborado por: Aprobado por:
Revisado por: Fecha:

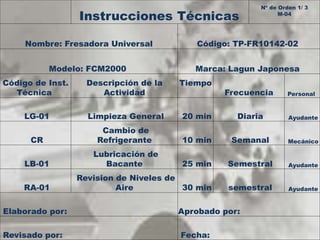

11. Instrucciones Técnicas
Nº de Orden 1/ 3
M-04
Nombre: Fresadora Universal Código: TP-FR10142-02
Modelo: FCM2000 Marca: Lagun Japonesa
Código de Inst.
Técnica
Descripción de la
Actividad
Tiempo
Frecuencia Personal
LG-01 Limpieza General 20 min Diaria Ayudante
CR
Cambio de
Refrigerante 10 min Semanal Mecánico
LB-01
Lubricación de
Bacante 25 min Semestral Ayudante
RA-01
Revision de Niveles de
Aire 30 min semestral Ayudante
Elaborado por: Aprobado por:
Revisado por: Fecha:

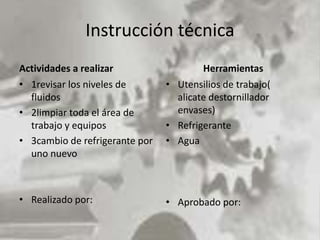

12. Instrucción técnica
Actividades a realizar
• 1revisar los niveles de
fluidos
• 2limpiar toda el área de
trabajo y equipos
• 3cambio de refrigerante por
uno nuevo
• Realizado por:
Herramientas
• Utensilios de trabajo(
alicate destornillador
envases)
• Refrigerante
• Agua
• Aprobado por:

13. 3.4.1.6: programación de mantenimiento:
Para la programación se deja al final la hora quien realizo el mantenimiento preventivo y así
llevar un registro de todas las maquinas
3.4.1.7: cuantificación del personal:
Una vez teniendo los registro de mantenimiento se selecciona a 3 personas para el
mantenimiento de las maquinas y ejecutar las actividades rutinarias chequeo de lubricantes,
limpieza general diaria y por semanas los cambios de refrigerante entre otros
3.4.1.8 ticket de trabajo:
Este se da al personal (orden de trabajo) de mantenimiento una vez teniendo los registros y
programaciones de mantenimientos .
3.4.1.9: chequeo de mantenimiento rutinario:
Antes de comenzar la jornada laboral y encender las maquinas. Tener en cuenta que las
maquinas estén en optimas condiciones sus niveles de fluidos, limpieza y sus utensilios .
3.1.4.10 Recorrido de inspección:
Un supervisor encargado chequea la operatividad de las maquinas que estén en optimas
condiciones y en funcionamiento.
3.1.4.11: chequeo mantenimiento circunstancial:
Se aplica una vez mezclado en otra programación de mantenimiento ya que se tiene previsto
pero no con fecha definida.

14. 3.1.4.12 inspección de instalaciones y edificaciones:
Se realiza una inspección profunda una vez al año para verificar si necesita o no mantenimiento en
las instalaciones.
3.1.4.13 registro semanal de fallas:
Se lleva en una tabla registro de fallas semanal para tener en cuenta un mantenimiento preventivo
y descartar fallas graves.
3.1.4.14 Orden de trabajo:
Dependiendo el registro de falla se emite una orden al personal a fin hacer la correcciones de las
maquinas.
3.1.4.15 orden de salidas de materiales y/ o repuestos :
Esta se emite dependiendo del registro de fallas orden de trabajo para ver que repuesto se requiere
y piezas por desgastes.
3.1.4.16 requisición de materiales y/o repuestos:
Una vez emitida la orden de salida de materiales se rectifica que sea el repuesto pedido
anteriormente.
3.1.4.17 requisición de trabajo:
Cuando el personal no puede realizar algún tipo de trabajo o mantenimiento se solicita a unas
terceras empresas para el mismo.
3.1.4.18 historial de falla
Una vez obtenido el historial de fallas semanal se lleva aparte un registro mensual de todas las fallas
ocurridas en la empresa.

15. 3.1.4.19 acumulación de consumos de materiales repuestos horas-hombre:
Se obtiene una vez realizado los mantenimientos y con el registro. El tiempo que duro el
mantenimiento.
3.1.4.19 propuesta anual de mantenimiento:
Una vez obtenidos todos los registro se realiza un presupuesto anual para el siguiente año y así
evitar contratiempos y tener un optimo sp confiable y eficaz.

16. Gracias
