Unefm Tecnología Ingeniería Civil - Dibujo Técnico

1. 1

2. LOS PLANOS DE ESTRUCTURAS son aquellos planos que definen los
elementos que aseguran que la obra a construirse no colapse ni se derrumbe.
En ellos debe expresarse el dimensionamiento de la estructura perteneciente al
sistema constructivo elegido. El contenido de esta representación grafica estará
en función de los materiales por los que se define el proyecto, los cuales
pueden ser: de Madera, de Acero, de Concreto o Mixtas.
Los Planos deben contener un adecuado
conjunto de notas, detalles y toda aquella
información necesaria para armar la
Estructura; además deben presentarse en tal
forma que puedan interpretarse rápidamente
y correctamente.
2

3. La Responsabilidad del Diseñador
Estructural (Calculista) es entonces
proporcionar los Planos Estructurales que
permitan construir la obra sin dificultades.
Los requisitos de Diseño de las normas
deben estar contenidas en los detalles.
El Diseñador en sus Planos no deberá
limitarse a especificar que Sección del
Reglamento se deberá cumplir, sino que él
deberá interpretar las disposiciones del
Reglamento y plasmarlas correctamente
en los Planos
3

4. SISTEMA ESTRUCTURAL
El sistema estructural es el conjunto de elementos que integran la parte
resistente de un edificio. En otras palabras, es el esqueleto de la edificación.
En estos sistemas, se tiene la representación en: planta cuyo resultado es de
un corte en horizontal, donde se realizan diferentes planos y, en alzado que
resulta de cortes en vertical, que se denominan PÓRTICOS, y sus elementos
son:
Losas: macizas, nervadas, reticulares, placas planas
Vigas: de Carga, de riostra, auxiliares
Columnas o Pantallas
Fundaciones: Pedestal, Escalón y Base (Zapata)
4

5. 5
El cajetín del plano planta de Fundación debe ir de la siguiente manera :
Numero de la
lámina
E = por planos de
estructuras

6. SISTEMA ESTRUCTURAL
6

7. 7
La infraestructura en una edificación es a aquella parte de la construcción que se
encuentra bajo el nivel del terreno.
La Norma Venezolana COVENIN 2004:1998 la define infraestructura como “parte de la
estructura necesaria para soportar la superestructura de la edificación por debajo de la
cota superior de la base o losa de pavimento, o de la placa de fundación”.

8. Objeto: Determinar la ubicación
y el tipo de las fundaciones,
columnas, vigas de riostra y base
para el pavimento del piso, con
sus alturas.
Datos: Ubicar los ejes de
construcción. Tipo de fundación
correspondiente a cada columna,
según el cálculo estructural.
Ubicación y dimensión de la viga
de riostra. Dimensión del
contorno de la base del pavimento
y la altura (cota) de éste.
Escala: 1:50
PLANTA DE FUNDACION:
8

9. 9
Vista tridimensional
de Fundaciones en
una edificación

10. CONSTRUCCION DE LA FUNDACION (ZAPATA):
Base (Emparrillado) Base ó zapata
10

11. 11
ZAPATA O BASE DE UNA EDIFICACION
Vista de Planta de una
zapata o base
Vista frontal de una
zapata o base de
fundación
Vista de emparrillado de
zapata y pedestal en obra
Vista isométrica de zapata y
pedestal
DETALLES DE
FUNDACION:
PLANTA Y
CORTE

12. CONSTRUCCION DE LA FUNDACION (PEDESTAL):
Vaciado Base o
zapata
Armado de Pedestal
Vaciado de Pedestal
Encofrado
12

13. 13
Vista de Planta de un
pedestal
Vista frontal de un
pedestal
Emparrillado para un
pedestal
Pedestal
PEDESTAL DE UNA EDIFICACION

14. CONSTRUCCION DE LA FUNDACION (VIGA DE RIOSTRA):
14

15. 15
VIGA DE RIOSTRA:
Vista tridimensional de una
Fundación aislada
Detalle de corte transversal para acero en Viga de Riostra
La escala de los detalles de viga de riostra se puede hacer en
escala 1:25, 1:20 ò 1:10

16. CONSTRUCCION DE LA FUNDACION (VIGA DE RIOSTRA):
16

17. CONSTRUCCION DE LA FUNDACION (VIGA DE RIOSTRA):
17

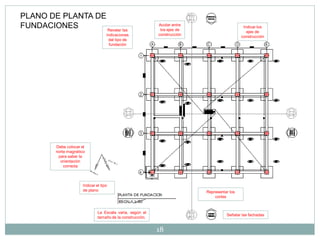

18. 18
Revelar las
indicaciones
del tipo de
fundación
Representar los
cortes
Señalar las fachadas
Debe colocar el
norte magnético
para saber la
orientación
correcta
Indicar el tipo
de plano
La Escala varia, según el
tamaño de la construcción.
Indicar los
ejes de
construcción
Acotar entre
los ejes de
construcción
PLANO DE PLANTA DE
FUNDACIONES

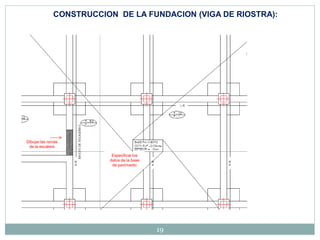

19. 19
CONSTRUCCION DE LA FUNDACION (VIGA DE RIOSTRA):
Especificar los
datos de la base
de pavimento
Dibujar las raíces
de la escalera

20. 20
Indicar en una fundación
las medidas de acuerdo a
los cálculos estructurales
Indicar la posición de la
fundación según los ejes
de construcción
Indicar el tipo de
fundación
VISTA DE UNA DE LAS FUNDACIONES DE UN PLANO:

21. 21
DETALLES DE FUNDACION:
PLANTA Y CORTE

22. 22
Ejemplos de
Fundaciones

23. 23
Esta es la forma en que se deben presentar en la lámina DIN el plano de Planta de fundaciones:

24. 24
Bibliografía
• Reyes, M. et al (2006).Material Didáctico de Dibujo Técnico.
Universidad Nacional Experimental Francisco de Miranda.
• Reyes, M. (2016). Representación gráfica de planos de obras civiles.
Caso: vivienda unifamiliar. Universidad Nacional Experimental Francisco de
Miranda.
• Osers, H. (1988). Dibujo de Proyectos de construcción. Tomo III.
Urbanización.
• Osers, H. et al (2005).Proyectos de construcción Casa-Quinta.
Universidad Central de Venezuela. Editorial Torino.
