Un PLC es un dispositivo electrónico programable que gobierna máquinas y procesos lógicos y secuenciales. Un PLC consta de una unidad central de proceso, memoria, interfaces de entrada y salida, y se programa para controlar procesos industriales. Los PLCs ofrecen ventajas como reducción de espacio, facilidad de mantenimiento y flexibilidad de configuración en comparación con sistemas de relés.

1. PLC’S
VÁZQUEZ LUGO MARIO ALBERTO
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
Instituto Tecnológico de Los Mochis
Ingeniería Industrial
ELECTRICIDAD Y ELECTRÓNICA INDUST

2. Definición
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

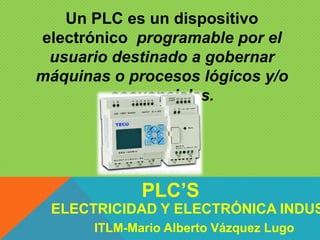

3. Un PLC es un dispositivo
electrónico programable por el
usuario destinado a gobernar
máquinas o procesos lógicos y/o
secuenciales.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

4. ¿Qué es un PLC?
Controlador Lógico Programable
(en inglés Programmable Logic Controller)
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

5. El Controlador Lógico
Programable (PLC) nació
como solución al control de
circuitos complejos de
automatización.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

6. Componentes
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

7. Fuente de alimentación Unidad central de proceso (CPU)
Memoria ROM
Memoria de datos RAM Interfaces de Entrada y Salida

8. Estructura de un PLC
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

9. ESTRUCTURA EXTERNA DE UN PLC
El término estructura
externa o configuración
externa de un Controlador
Lógico programable
industrial se refiere al
aspecto físico exterior del
mismo, bloques o
elementos en que está
dividido.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

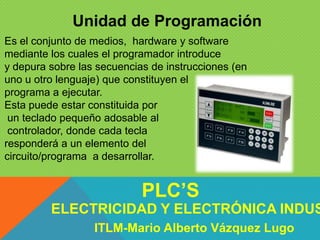

10. Unidad de Programación
Es el conjunto de medios, hardware y software
mediante los cuales el programador introduce
y depura sobre las secuencias de instrucciones (en
uno u otro lenguaje) que constituyen el
programa a ejecutar.
Esta puede estar constituida por
un teclado pequeño adosable al
controlador, donde cada tecla
responderá a un elemento del
circuito/programa a desarrollar.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

11. La fuente de
alimentación
proporciona las
tensiones necesarias
para el funcionamiento
de los distintos circuitos
del sistema.
Fuente de Alimentación
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

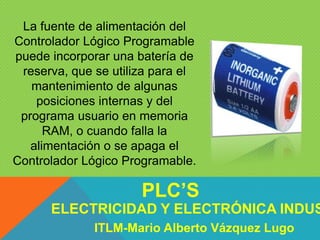

12. La fuente de alimentación del
Controlador Lógico Programable
puede incorporar una batería de
reserva, que se utiliza para el
mantenimiento de algunas
posiciones internas y del
programa usuario en memoria
RAM, o cuando falla la
alimentación o se apaga el
Controlador Lógico Programable.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

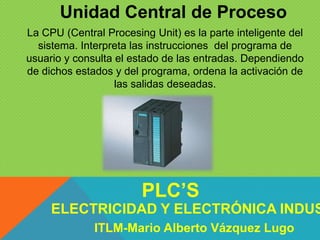

13. Unidad Central de Proceso
La CPU (Central Procesing Unit) es la parte inteligente del
sistema. Interpreta las instrucciones del programa de
usuario y consulta el estado de las entradas. Dependiendo
de dichos estados y del programa, ordena la activación de
las salidas deseadas.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

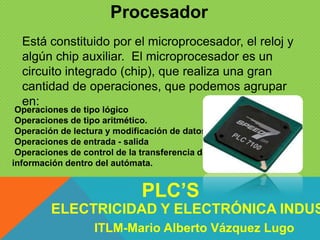

14. Procesador
Operaciones de tipo lógico
Operaciones de tipo aritmético.
Operación de lectura y modificación de datos.
Operaciones de entrada - salida
Operaciones de control de la transferencia de la
información dentro del autómata.
Está constituido por el microprocesador, el reloj y
algún chip auxiliar. El microprocesador es un
circuito integrado (chip), que realiza una gran
cantidad de operaciones, que podemos agrupar
en:
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

15. Datos Del proceso.
Señales de planta, entradas y salidas.
Variables internas, de bit y de palabra.
Datos alfanuméricos y constantes.
Datos de control
Instrucciones de usuario (programa)
Configuración Controlador Lógico Programable (m
funcionamiento)
La memoria es el almacén donde el
Controlador Lógico Programable guarda
todo cuanto necesita para ejecutar la tarea
de control:
Memorias
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

16. Interfases
En el control de un proceso automatizado, es
imprescindible un dialogo entre operador-
máquina junto con una comunicación entre la
máquina y el Controlador Lógico
Programable, estas comunicaciones se
establecerán por medio del conjunto de
entradas y salidas del citado elemento.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

17. Todas las señales provenientes del campo son
informadas a la CPU, luego de ser tomadas por
los captores de entradas, y a su vez, las
órdenes generadas por la CPU son
comunicadas a
los elementos del proceso bajo control por
medio de las interfases de salida.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

18. Salidas
La sección de salida también
mediante interfaz trabaja de
forma inversa a las entradas, es
decir, decodifica las señales
procedentes de la CPU, y las
amplifica y manda con ellas los
dispositivos de salida o
actuadores como lámparas,
relees... aquí también existen
unos
interfaces de adaptación a las
salidas de protección de
circuitos internos.
Hay dos tipos de salidas:
Salidas
digitales
Salidas
analógicas
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

19. Entradas
La sección de entradas
mediante el interfaz,
adapta y codifica de
forma comprensible
para la CPU las señales
procedentes de los
dispositivos de entrada
o captadores.
Hay dos
tipos de
entradas:
Entradas
digitales
Entradas
analógicas
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

20. Modo de Funcionamient
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

21. Los Controladores Lógicos Programables son
maquinas secuénciales que ejecutan
correlativamente las instrucciones indicadas en
el programa de usuario almacenado en su
memoria, generando unas órdenes o señales de
mando a partir de las señales de entrada
leídas en la aplicación: al detectarse cambios
en las señales, el autómata reacciona
según el programa hasta obtener las órdenes
de salida necesarias.

22. La secuencia básica
de operación del
autómata se puede
dividir en tres fases
principales:
Lectura de señales desde la
interfaz de entradas.
Procesado del programa para
obtención de las señales de
control.
Escritura de señales en la
interfaz de salidas.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

23. Programación del PLC
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

24. Existen varios lenguajes de
programación, tradicionalmente los
más utilizados son el diagrama de
escalera, lista de instrucciones y
programación por estados.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

25. En la programación se pueden incluir
diferentes tipos de operandos, desde los
más simples como lógica booleana,
contadores, temporizadores, contactos,
bobinas y operadores matemáticos,
hasta operaciones más complejas como
manejo de tablas, apuntadores y
algoritmos.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

26. Lenguaje de escalera
A este lenguaje también se
le conoce como lenguaje
de contactos, es un
lenguaje grafico muy
popular debido a que esta
basado en los esquemas
eléctricos de control
clásicos.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

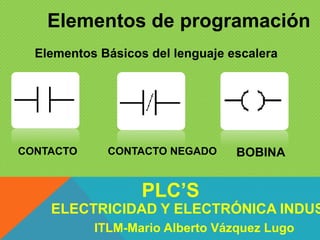

27. Elementos de programación
Elementos Básicos del lenguaje escalera
CONTACTO CONTACTO NEGADO BOBINA
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

28. Elementos Básicos del lenguaje
escalera
BOBINA NEGADABOBINA RESETBOBINA SET
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

29. Funciones del PLC
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

30. Reemplazar la lógica de
relés para el comando de
motores, máquinas.
Controles sencillos
Control y comando de
tareas repetitivas o peligrosas
Detección de fallas y
manejo de alarmas
Regulación de aparatos
remotos, posibilidad para
ambientes peligrososReemplazar temporizadores
y contadores
Electromecánicos. Interface computador/proceso
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

31. Campos de Aplicación
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

32. Su utilización se da fundamentalmente en
aquellas instalaciones en donde es
necesario un proceso de maniobra,
control, señalización, etc.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

33. Su aplicación abarca desde
procesos de fabricación industriales
de cualquier tipo a
transformaciones industriales,
control de instalaciones, etc.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

34. Se aplican en procesos en
que se producen
necesidades tales como:
* Chequeo de
programación
* Procesos de producción
periódicamente cambiantes.
* Procesos secuenciales.
*Maquinaria de procesos variables.
* Instalaciones de procesos
complejos y amplios.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

35.  Señalización del
estado de procesos
 Maniobra de máquinas.
Maniobra de instalaciones.
Señalización y control.
 Chequeo de Programas
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

36. Ventajas
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

37. Reducción de espacio
Facilidad para mantenimiento y puesta a punto
Menor tiempo de elaboración de proyectos
debido a que no es necesario dibujar el
esquema de contactos
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

38. Reducción de costos
Menor cableado
Flexibilidad de configuración y programac
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

39. Desventajas
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

40. Entre los
inconvenientes
podemos citar:
El adiestramiento de técnicos
Su costo.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

41. Al día de hoy estos inconvenientes se
van haciendo cada vez menores, ya
que todos los PLC comienzan a
ser mas sencillos de programar,
algunos se los programa con
símbolos. En cuanto al costo
tampoco hay problema, ya que hay
Controladores Lógicos Programables
para todas las necesidades y a
precios ajustados.
ELECTRICIDAD Y ELECTRÓNICA INDUS
PLC’S
ITLM-Mario Alberto Vázquez Lugo

42. ES TODO POR HOY
GRACIAS!
