1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN BARINAS
LABORATÓRIO DE FÍSICA
PRÁCTICA 3
Nombre y Apellido, C.I.: Carlos Nieto, 15.731.000
Kristal Varela, 15.341.012
Yolicar Torrealba, 13.543.324
Taibel Meléndez, 11.266.499
Carrera (Código): Ingeniería Civil (42)
Semestre: 2012-2

2. Introducción
En esta práctica Fuerza y Peso, determinamos que el peso de un cuerpo
es una magnitud vectorial, el cual se define como la fuerza con la cual un
cuerpo actúa sobre un punto de apoyo, a causa de la atracción de este cuerpo
por la fuerza de la gravedad (centro de la Tierra). Se busca comprobar que el
dinamómetro es un instrumento de medición que se utiliza para medir el peso
de los cuerpos, el peso con el dinamómetro que se obtiene es un peso
aparente, el peso real sería el que mediría en el vacío. En la primera parte de
la práctica se procederá a medir el peso de una serie de cuerpos de masa
conocida y desconocida con el dinamómetro. Existen dinamómetros diseñados
para diversas aplicaciones. Una de ellas es la de pesar, es decir, para medir
el peso de algo y por equivalencia determinar su masa.

3. PRACTICA Nº 3
Un dinamómetro es un instrumento utilizado para medir fuerza. Fue
inventado por Isaac Newton.
Normalmente, un dinamómetro basa su funcionamiento en un resorte
que sigue la Ley de Hooke, siendo las deformaciones proporcionales a la
fuerza aplicada.
Para la realización del dinamómetro se utilizaron los siguientes
materiales:
1. Taladro.
2. Resorte.
3. Tornillo con tuercas.
4. Arandelas.
5. Listón de madera.
6. Papel milimetrado.
7. Cinta adhesiva.
8. Regla.
9. Mecha de taladro de distintos diámetro.
10. Bolsa plástica (como cesta o deposito).
11. Portaminas o lápiz y Lapicero.
12. Elementos de pesos conocidos (Kilos y Medios Kilos).
13. Elemento de peso desconocido (cabeza de martillo).

4. Pasos a seguir para la realización del dinamómetro:
Paso Nº 1
Se procede a abrir un orificio en el listón de madera con la mecha más
delgada y se fue aumentando el diámetro de la mecha hasta conseguir el
diámetro del tornillo.
Paso Nº 2
Luego de obtener el diámetro del orificio se coloca el tornillo con tantas
arandelas como sean necesarias por detrás del listón y una arandela por
delante para igualar en ancho del listón de madera y confinar el tornillo para
que este lo suficientemente firme y no se vaya a alterar la escala.
Paso Nº 3
Procedemos a colocar 2 turcas y el resorte de gancho para alejar lo más
posible el resorte de la superficie del listón de madera que vamos a utilizar y
otra tuerca para confinar el resorte.

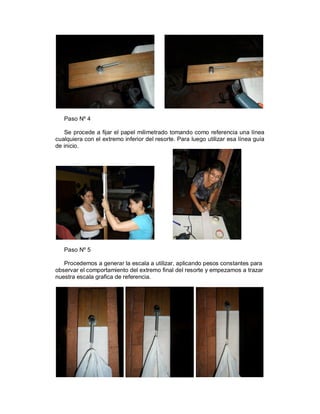

5. Paso Nº 4
Se procede a fijar el papel milimetrado tomando como referencia una línea
cualquiera con el extremo inferior del resorte. Para luego utilizar esa línea guía
de inicio.
Paso Nº 5
Procedemos a generar la escala a utilizar, aplicando pesos constantes para
observar el comportamiento del extremo final del resorte y empezamos a trazar
nuestra escala grafica de referencia.

6. Paso N° 6
Colocamos los valores de las mediciones obtenidas y al lado un número de
referencia a nuestra escala gráfica, por ejemplo:
Para el cero (0) es equivalente a cero (0) gramos
Para el uno (1) es equivalente a quinientos (500) gramos
Para el dos (2) es equivalente a mil (1000) gramos
Para el tres (3) es equivalente a mil quinientos (1500) gramos
Para el cuatro (4) es equivalente a dos mil (2000) gramos
Para el cinco (5) es equivalente a dos mil quinientos (2500) gramos
Para el seis (6) es equivalente a tres mil (3000) gramos
Y Para siete (7) es equivalente a tres mil quinientos (3500) gramos.
Paso N° 7
Por último, colocamos el elemento que tenemos de peso desconocido
(cabeza de martillo) en nuestro dinamómetro, y obtenemos una medida de
referencia con respecto a nuestra escala gráfica. Al trazar líneas imaginarias
que representen los intervalos entre medidas podemos obtener mayor precisión
al hacer la lectura. Esta nos muestra que el elemento de peso desconocido fue
de aproximadamente 600 gramos.

7. Conclusión
En esta práctica se pudo demostrar que al aplicarle fuerza a un objeto, este
se deformara oponiendo una fuerza contraria (resistencia) dependiendo
siempre de la masa que tenga el objeto que aplica la fuerza y de la resistencia
del resorte al que se le aplica dicha fuerza.
La escala al inicio no fue constante, al principio necesitamos más de 500
gramos para moverlo, por lo que no se movió mucho, notándose poco
estiramiento, cuando se añadió algunos gramos mas, fue cuando empezamos
a notar pesos mayores e intervalos constantes con respecto al peso aplicado y
la escala fue aumentando. No es un dinamómetro con mucha precisión (el
modelo obtenido), pero es suficiente para el propósito de esta práctica; pero, si
realizamos líneas equidistantes entre nuestra escala gráfica o nos apoyamos
en programas de computadora (autoCAD) obtenemos mayor precisión con
respecto al resultado que se busca que es conocer el peso de un elemento
desconocido.
