1. INSTITUTO UNIVERSITARIO SANTIAGO MARIÑO
VICERECTORADO ACADEMICO
ESCUELA DE INGENIERIA CIVIL
Laboratorio de Física
Práctica [3]
“Diseño de un Dinamómetro”
AUTOR: Ricardo Da Silva
C.I: 19.263.197
Materia: Lab. Física

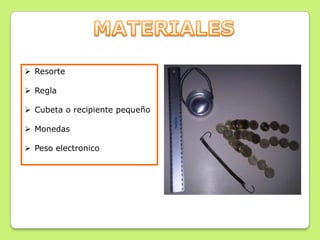

2.  Resorte
 Regla
 Cubeta o recipiente pequeño
 Monedas
 Peso electronico

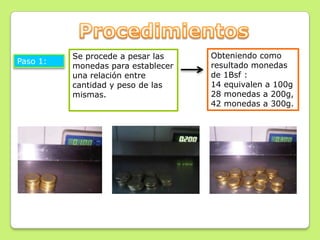

3. Se procede a pesar las Obteniendo como
Paso 1: resultado monedas
monedas para establecer
una relación entre de 1Bsf :
cantidad y peso de las 14 equivalen a 100g
mismas. 28 monedas a 200g,
42 monedas a 300g.

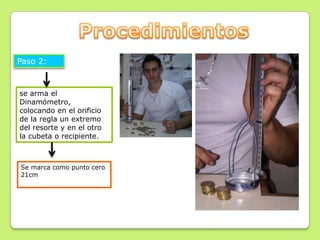

4. Paso 2:
se arma el
Dinamómetro,
colocando en el orificio
de la regla un extremo
del resorte y en el otro
la cubeta o recipiente.
Se marca como punto cero
21cm

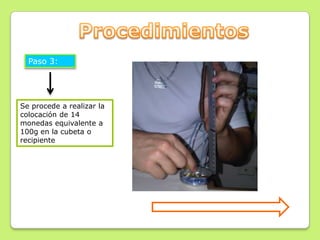

5. Paso 3:
Se procede a realizar la
colocación de 14
monedas equivalente a
100g en la cubeta o
recipiente

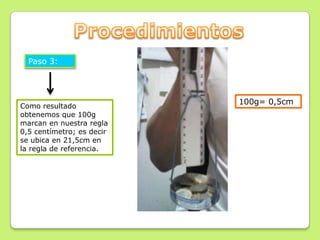

6. Paso 3:
100g= 0,5cm
Como resultado
obtenemos que 100g
marcan en nuestra regla
0,5 centímetro; es decir
se ubica en 21,5cm en
la regla de referencia.

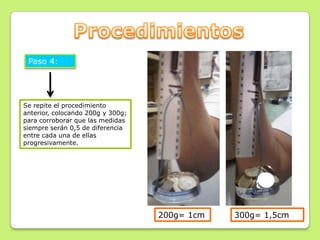

7. Paso 4:
Se repite el procedimiento
anterior, colocando 200g y 300g;
para corroborar que las medidas
siempre serán 0,5 de diferencia
entre cada una de ellas
progresivamente.
200g= 1cm 300g= 1,5cm

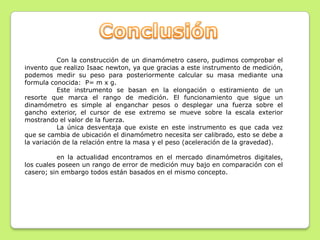

8. Con la construcción de un dinamómetro casero, pudimos comprobar el
invento que realizo Isaac newton, ya que gracias a este instrumento de medición,
podemos medir su peso para posteriormente calcular su masa mediante una
formula conocida: P= m x g.
Este instrumento se basan en la elongación o estiramiento de un
resorte que marca el rango de medición. El funcionamiento que sigue un
dinamómetro es simple al enganchar pesos o desplegar una fuerza sobre el
gancho exterior, el cursor de ese extremo se mueve sobre la escala exterior
mostrando el valor de la fuerza.
La única desventaja que existe en este instrumento es que cada vez
que se cambia de ubicación el dinamómetro necesita ser calibrado, esto se debe a
la variación de la relación entre la masa y el peso (aceleración de la gravedad).
en la actualidad encontramos en el mercado dinamómetros digitales,
los cuales poseen un rango de error de medición muy bajo en comparación con el
casero; sin embargo todos están basados en el mismo concepto.
