2. Aparatos de medición. Corriente alterna y Corriente directa
Aparatos de Medición
Son dispositivos que permiten medir magnitudes en
sistemas físicos, eléctrico, mecánico, hidráulico, etc.
Aparatos de medición para magnitudes eléctricas.
Amperímetros, Voltímetros, Frecuencímetros,
Óhmetros, Capacimetros, etc.

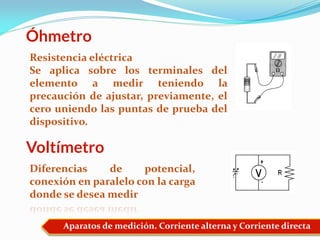

3. Aparatos de medición. Corriente alterna y Corriente directa
Óhmetro
Voltímetro
Resistencia eléctrica
Se aplica sobre los terminales del
elemento a medir teniendo la
precaución de ajustar, previamente, el
cero uniendo las puntas de prueba del
dispositivo.
Diferencias de potencial,
conexión en paralelo con la carga
donde se desea medir

4. Aparatos de medición. Corriente alterna y Corriente directa
Amperimetro
Capacimetro
Corrientes que fluyen a través de
una carga, conexión en serie con
la carga donde se desea medir la
corriente
Capacidad de un dispositivo,
capacitancias

5. Aparatos de medición. Corriente alterna y Corriente directa
Frecuencímetro
Instrumento para medir frecuencias.
Cuenta el numero de repeticiones de una onda en
la misma posición en un intervalo de tiempo
mediante el uso de un contador que acumula el
número de periodos
Conexión en paralelo,
en derivación sobre
los puntos entre los
que se trata de
efectuar la medida

6. Aparatos de medición. Corriente alterna y Corriente directa
Osciloscopio
Instrumento para la visualización de señales
eléctricas en el dominio del tiempo, en otras
palabras, se puede visualizar la forma de onda.
Dispone de dos canales (Y1, Y2, CH1, CH2) y una
base de tiempo.

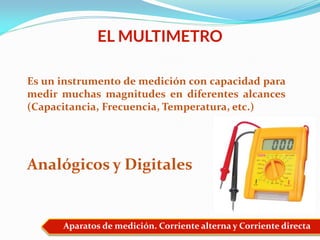

7. Aparatos de medición. Corriente alterna y Corriente directa
EL MULTIMETRO
Es un instrumento de medición con capacidad para
medir muchas magnitudes en diferentes alcances
(Capacitancia, Frecuencia, Temperatura, etc.)
Analógicos y Digitales

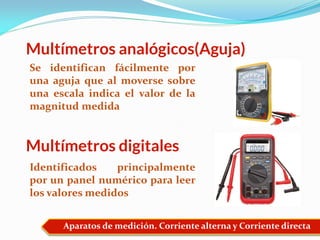

8. Aparatos de medición. Corriente alterna y Corriente directa
Multímetros analógicos(Aguja)
Multímetros digitales
Se identifican fácilmente por
una aguja que al moverse sobre
una escala indica el valor de la
magnitud medida
Identificados principalmente
por un panel numérico para leer
los valores medidos

9. Aparatos de medición. Corriente alterna y Corriente directa
Multímetros de gancho
Utilizado para medir Tensiones,
Corrientes de CD y CA
La manera de utilizarlo es
colocando el cable dentro del
gancho para obtener una lectura.

10. Símbolos y componentes en el
multímetro
1. CA o AC - Corriente alterna
2. CD o DC - Corriente directa
3. V - Volts
4. A - Amperes
5. m - mili
6. n - nano
7. M - Mega
8. k - Kilo
9. Ω Ohms
10. ~ - Alterna
11. = - Directa
