1. PROVISIÓN DE ENERGÍA ELÉCTRICA
EN ECUADOR
1. INTRODUCCIÓN
Debido a la necesidad de facilitar el convivir
diario de la humanidad se implementó el
Sistema de interconexión de energía eléctrica, el
mismo que con el pasar de los años se ha
extendido a los diversos lugares del país aunque
cabe recalcar que la comercialización y
distribución de energía eléctrica ha sufrido un
continuo deterioro por la falta de inversión en
nueva infraestructura y una grave crisis
financiera.[1]
Haciendo a un lado todas las causas adversas
que minimizan la eficiencia en la distribución de
energía. Con este proyecto pretendemos
describir la estructura del sistema centralizado
de provisión de energía eléctrica en Ecuador
tanto desde una perspectiva legal como técnica,
es decir, vamos a explicar cómo se produce la
energía desde las distintas centrales y como se
va distribuyendo por medio del Sistema
Nacional Interconectado (SNI) hasta llegar a
cada una de nuestros hogares.[1]
2. DESARROLLO DE CONTENIDOS
2.1 SISTEMA NACIONAL INTERCONECTADO
Se denomina Sistema Nacional Interconectado
al sistema integrado por los elementos del
sistema eléctrico conectados entre sí, el cual
permite la producción y transferencia de energía
eléctrica entre centros de generación y centros
de consumo. En el Ecuador, existe un sistema
nacional interconectado (SNI) y otros sistemas
no incorporados. Cada sistema comprende sus
propias plantas de generación, líneas de
transmisión y redes de distribución.[2]
Sistema Nacional interconectado:
Fig.1 Sistema nacional intercomunicado con daño
producido por un rayo [3]
En la figura 1 se observa como es el sistema nacional
intercomunicado y a la misma ves se puede notar
cuando un rayo afecta una línea de transmisión y este
como afecta.
Características del sistema nacional
interconectado
El sistema Nacional interconectado en ecuador
tiene 47 subestaciones de transmicion,40
generadores hidroeléctricos con una potencia
mayor a 5 MV, 48 generadores termoeléctricos
con una potencia mayor a 5 MV, 84 líneas de
transmicion,40 transformadores de 2 devanados
Cristofer Pazmiño, Wendy Lalangui, Roberth Torres, Vanessa Rodríguez, Ana Saritama
Electrónica y Telecomunicaciones, Universidad Técnica Particular de Loja
Loja, Ecuador
vrodriguez_28992@hotmail.com
Loja, Ecuador
vrodriguez_28992@hotmail.com, ,

2. y 50 transformadores de 3 devanados. Los
niveles de voltaje del sistema de transmisión son
230 y 138Kv,el nivel de voltaje del sistema la
transmisión es de 69Kv.El ecuador cuenta con
una capacidad máxima de aproximadamente
250 MV entre las subestaciones Jamondino en
Colombia y Pomasqui en Ecuador.[4]
Existe un anillo troncal de 230 kV en el cual
agrupa las subestaciones más importantes del
sistema nacional interconectado este anillo se lo
presenta a continuación:
Fig.2 Anillo de 230Kv que agrupa
subestaciones.[4]
Lineas de transmisión del rio guayas:
Fig.3 líneas de transmisión del rio guayas [3]
En la figura 1 visualizamos las torres y las
líneas de transmisión que fueron implementadas
en el rio guayas para relacionar como es el
funcionamiento de las estasiones y equipando
los voltajes de cada una de ellas.
2.2 TRANSPORTE Y DISTRIBUCIÓN DE
ENERGIA ELECTRICA.
Para poder aprovechar la energía eléctrica producida
en las centrales eléctricas en hogares, oficinas, etc., se
siguen las siguientes etapas con la energía eléctrica
producida:
Fig.4 transporte y distribución de energía eléctrica.[6]
Las centrales eléctricas producen una corriente con
una tensión de 10-20 kilovoltios (kV).
Al salir de las centrales eléctricas se eleva la tensión
de la corriente hasta 110-480 kV (alta tensión) para
minimizar las pérdidas de energía durante el
transporte.
Después, en estaciones transformadoras, se varía de
nuevo el voltaje de la corriente hasta 220 ó 380 V, un
valor aprovechable en nuestras viviendas, oficinas,
industrias, etc.[5]
2.2.1 SUBESTACIONES.
Una subestación es la parte de una red eléctrica
encargada de dirigir y transformar el flujo de la
energía. De ella salen y a ella confluyen líneas
de igual o diferente tensión. Está compuesta por
una serie de equipos eléctricos que sirven para
la explotación y protección de la subestación.
Observamos equipos que clasifican de acuerdo a
su función, tenemos:
 Redistribución de energía
eléctrica.
 Transformadores de
Tensión.
 Interconexión.

3.  Seguridad, entre otros.
Una subestación está formada por varios
circuitos eléctricos conectados a un sistema
común de barras.
Cada circuito está compuesto por:
 Interruptor.
 Seccionadores.
 Transformadores de
intensidad y tensión.
 Auto válvulas.
Prestamos atención a los transformadores de
potencia que son máquinas donde se realiza el
proceso de transformación de tensión. Los
transformadores pueden ser trifásicos, o
monofásicos.[2]
Fig.5 subestación en Loja [7]
2.2.2 SISTEMA DE PROTECCIÓN
Aprendimos que el correcto funcionamiento y
seguridad de las instalaciones requiere diseñar
circuitos y equipos (alimentados en baja
tensión) que permitan realizar funciones de
medida, protección, control.
En base a esta definición, podemos concluir que
un en cuanto a protección se tiene como
objetivo principal, en primer lugar GENERAR
energía eléctrica en las cantidades suficientes y
en los lugares adecuados, luego TRANSMITIR la
energía eléctrica en grandes bloques hacia los
centros de consumo y finalmente DISTRIBUIR
la energía eléctrica a los consumidores finales
(industriales, residenciales) al menor costo
posible, lo que implica tener un mínimo margen
de pérdidas en las etapas de transmisión y
distribución, garantizando la calidad del servicio
y el respeto por el medio ambiente.[8]
Fig.6 Esquema de un sistema eléctrico con
potencia.[8]
3. ESTADO ACTUAL DE
TRANSMICIÓN EN LOJA Y
ECUADOR
Incentivos para la generación con fuentes
renovables no convencionales.
La generación con fuentes renovables no
convencionales tiene un despacho
preferente y obligatorio dentro del sistema.
Para remunerar la producción de este tipo
de plantas, el CONELEC ha establecido
precios preferentes para cada una de estas
tecnologías (solar, eólica, biomasa,
geotérmica e hidroeléctricas de menos de
50MW), los cuales serán concedidos por el
plazo de 15 años, contados a partir de la
firma del contrato respectivo. [9]
Los precios vigentes, desde el 14 de abril de
2011, en la Regulación No. CONELEC
004/11, son los siguientes:
Fig.7 Precios vigentes.[9]

4. Estado actual del sistema nacional
interconectado.(determinado por el comité de
crisis).
El Comité de Crisis viene desarrollando un
arduo trabajo en pos de superar el déficit
energético devenido por un atípico período de
estiaje que ha enfrentado nuestro país las
últimas semanas, en tal virtud pone en
conocimiento de la ciudadanía los datos
técnicos del estado actual del parque eléctrico
del Ecuador. Los cuatro generadores de Paute
están operando actualmente con normalidad. La
cota promedio del embalse de Amaluza ha
seguido incrementándose durante el transcurso
del día llegando a los 1.975,77 m.s.n.m con un
caudal estimado de 38 m3/s. El aporte
energético programado para el día de hoy de la
Central Paute es de 5.110 MWh/día.
La Central Térmica Victoria II (Intervisa
Trade), está generando 2.448
MWh/día aproximadamente.
La Central Térmica Power Barge II al momento
está operando con tres unidades, aportando 648
MWh/día de energía al sistema. [10]
Estado de transmisión Actual en Loja
Líneas de transmisión en Loja:
Fig.8 Líneas de transmisión en Loja [6]
Estado del Ecuador en relación con la
provisión de energía eléctrica.
Ecuador empieza a recuperare en
provisión de energía eléctrica.
Conelec informa de nuevos ingresos de
centrales termoeléctricas y aumento en
Paute. Edgar Ponce, vicepresidente del
Directorio del CONELEC, informo
que, a pesar de que el nivel de embalse
y de caudal de la central Hidroeléctrica
Paute no está en las mejores
condiciones, su situación es estable. EL
promedio del caudal se mantuvo en los
49 metros cúbicos por segundo y su
cota fluctuó entre los 1986.03 hasta los
1986.26 msnm.
Por otra parte la interconexión
Colombia Venezuela se abrió el
miércoles, lo cual produjo que la
interconexión con nuestro país se bajó
el flujo en aproximadamente 30 MV y
la frecuencia bajo a 59.76HZ. [11]
Generando para el cambio:
4. CONCLUSIONES:
 Al mantenimiento en subestaciones se
convierte en una función importante
dentro de las empresas del sector
eléctrico, debido a que de un correcto
mantenimiento, y de la reducción de
fallas mediante la prevención,
dependerá la continuidad del servicio
eléctrico.
 El Mantenimiento no es estático, como
cualquier ingeniería debe estar en
constante evolución, por lo cual, una
gestión de mantenimiento, aplicada a
cualquier sistema, deberá estar siempre
bajo análisis y revisión de
procedimientos, que es donde entra el
mantenimiento proactivo, el cual,
mediante herramientas de toma de
decisiones, procedimientos para

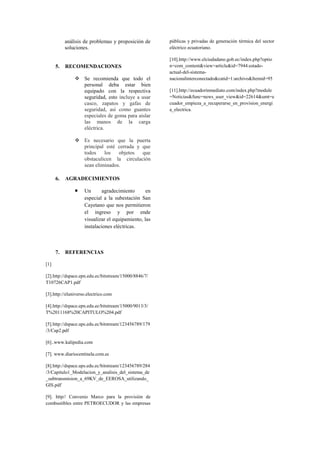

5. análisis de problemas y proposición de
soluciones.
5. RECOMENDACIONES
 Se recomienda que todo el
personal deba estar bien
equipado con la respectiva
seguridad, esto incluye a usar
casco, zapatos y gafas de
seguridad, así como guantes
especiales de goma para aislar
las manos de la carga
eléctrica.
 Es necesario que la puerta
principal esté cerrada y que
todos los objetos que
obstaculicen la circulación
sean eliminados.
6. AGRADECIMIENTOS
 Un agradecimiento en
especial a la subestación San
Cayetano que nos permitieron
el ingreso y por ende
visualizar el equipamiento, las
instalaciones eléctricas.
7. REFERENCIAS
[1]
[2].http://dspace.epn.edu.ec/bitstream/15000/8846/7/
T10726CAP1.pdf
[3].http://eluniverso.electrico.com
[4].http://dspace.epn.edu.ec/bitstream/15000/9013/3/
T%2011168%20CAPITULO%204.pdf
[5].http://dspace.ups.edu.ec/bitstream/123456789/179
/3/Cap2.pdf
[6]..www.kalipedia.com
[7]. www.diariocentinela.com.ec
[8].http://dspace.ups.edu.ec/bitstream/123456789/284
/3/Capitulo1_Modelacion_y_analisis_del_sistema_de
_subtransmision_a_69KV_de_EEROSA_utilizando_
GIS.pdf
[9]. http// Convenio Marco para la provisión de
combustibles entre PETROECUDOR y las empresas
públicas y privadas de generación térmica del sector
eléctrico ecuatoriano.
[10].http://www.elciudadano.gob.ec/index.php?optio
n=com_content&view=article&id=7944:estado-
actual-del-sistema-
nacionalinterconectado&catid=1:archivo&Itemid=95
[11].http://ecuadorinmediato.com/index.php?module
=Noticias&func=news_user_view&id=22614&umt=e
cuador_empieza_a_recuperarse_en_provision_energi
a_electrica.
