Este documento resume las prácticas realizadas sobre resistencias fijas y variables, circuitos en serie y en paralelo. La práctica 1 incluyó medir valores de resistencias fijas, un potenciómetro y una LDR. La práctica 2 verificó la ley de Ohm para 3 resistencias. La práctica 3 comprobó que en un circuito en serie la suma de voltajes es el total y la corriente es la misma. La práctica 4 verificó que en un circuito en paralelo los voltajes son iguales y la suma de

1. PRACTICAS ELECTRICIDAD

2. PRÁCTICA 1: RESISTENCIAS
• En esta práctica vamos a realizar distintas
actividades sobre resistencias fijas y variables:
-Actividad 1: Tenemos tres resistencias fijas, vamos
a medir su valor y a calcularlo mediante el código de
colores, para ver si la medición realizada es correcta.

3. PRÁCTICA 1: ACTIVIDAD 1
Color 1 Color 2 Color 3 Tolerancia Valor
teórico
Valor
real
Si/No
R1 Marrón Negro Verde 5% 105000-
95000
1028000 Si
R2 Rojo Rojo Marrón 5% 231-209 218 Si
R3 Marrón Naranja Marrón 5% 136,5-
123,5
133,5 Si

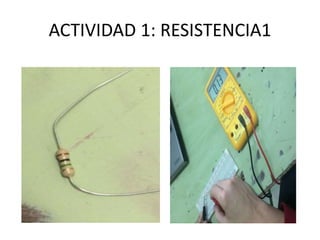

4. ACTIVIDAD 1: RESISTENCIA1

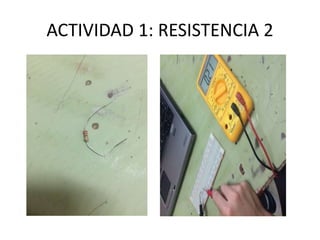

5. ACTIVIDAD 1: RESISTENCIA 2

6. ACTIVIDAD 1: RESISTENCIA 3

7. PRÁCTICA 1: ACTIVIDAD 2
– Actividad 2: Tenemos un potenciómetro, y vamos
a medir su resistencia en distintos puntos de su
terminal variable para comprobar que el valor de
la resistencia que obtenemos, está dentro del
valor teórico de esta.
Teórico Mínimo ¼ ½ ¾ Máximo
1000 2 230 511 749 898

8. PRÁCTICA 1: ACTIVIDAD 3
– Actividad 3: Vamos a comprobar la resistencia de
una LDR cuando recibe luz, y cuando no recibe
ningún tipo de luz.
Primer valor (sin que reciba
luz)
Segundo valor (recibiendo
luz)
2630000 1173

9. PRÁCTICA 2: LEY DE OHM
– Tenemos tres resistencias, y colocándolas
individualmente en una placa protoboard, vamos
a comprobar si realmente se cumple la Ley de
Ohm. También disponemos de una pila de 6V.

10. PRÁCTICA 2: RESISTENCIA 1
• Valor de la resistencia: 387 Ohmios
• Voltaje: 6 Voltios
• Intensidad: 0,015 Amperios

11. PRÁCTICA 2: RESISTENCIA 2
• Valor de la resistencia: 130 Ohmios
• Voltaje: 6 Voltios
• Intensidad: 0,044 Amperios

12. PRÁCTICA 2: RESISTENCIA 3

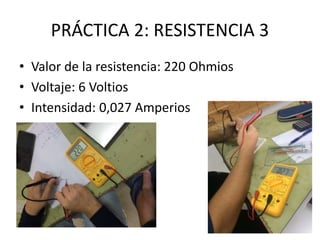

• Valor de la resistencia: 220 Ohmios
• Voltaje: 6 Voltios
• Intensidad: 0,027 Amperios

13. PRÁCTICA 3: RESISTENCIAS EN SERIE
• En esta práctica vamos a realizar un circuito en
serie con tres resistencias, vamos a comprobar
que el voltaje total es la suma de los voltajes
en los puntos de la resistencia del circuito, y
que la intensidad es la misma en todos los
puntos del circuito

14. PRÁCTICA 3: RESISTENCIAS EN SERIE
• Voltaje de la pila: 5,77 Voltios
• Voltaje R1: 2,67 Voltios
• Voltaje R2: 1,53 Voltios
• Voltaje R3: 0,91 Voltios

15. PRÁCTICA 3: RESISTENCIAS EN SERIE
• Como se puede apreciar, la suma del voltaje
en todos los puntos del circuito, es menor que
la tensión. Eso significa que tenemos una
caída de tensión de 0,66 voltios, pero no
conocemos cual es el punto del circuito donde
se pierden dicho voltaje.

16. PRÁCTICA 3: RESISTENCIAS EN SERIE

17. PRÁCTICA 3: RESISTENCIAS EN SERIE
• I1 = I2 = I3 = IT

18. PRÁCTICA 4: RESISTENCIAS EN PARALELO
• En esta práctica vamos a formar un circuito
formado por tres resistencias en paralelo, y
comprobaremos si todos los voltajes son
iguales y si la suma de las intensidades es igual
a la intensidad total del circuito.

19. PRÁCTICA 4: RESISTENCIAS EN PARALELO

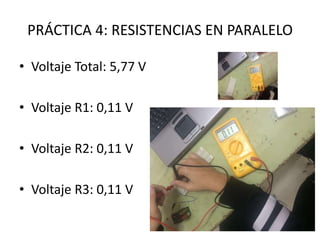

• Voltaje Total: 5,77 V
• Voltaje R1: 0,11 V
• Voltaje R2: 0,11 V
• Voltaje R3: 0,11 V

20. PRÁCTICA 4: RESISTENCIAS EN PARALELO
• Como podemos observar, tenemos una caída
de tensión de 5,66 V, pero ni nosotros ni la
profesora hemos podido encontrar el fallo.

21. PRÁCTICA 4: RESISTENCIAS EN PARALELO

22. PRÁCTICA 4: RESISTENCIAS EN PARALELO

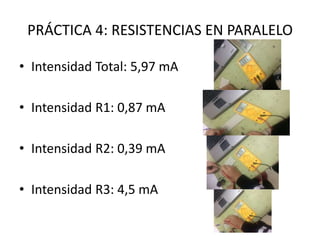

• Intensidad Total: 5,97 mA
• Intensidad R1: 0,87 mA
• Intensidad R2: 0,39 mA
• Intensidad R3: 4,5 mA

23. PRÁCTICA 4: RESISTENCIAS EN PARALELO
• Como podemos observar, tenemos una
pequeña perdida de 0,2 miliamperios, pero es
muy pequeña para ser demasiado importante.

24. REALIZADO POR:
• Damián Marín Fernández
• Jesús Rojas Gómez
