Este documento describe los componentes básicos de una instalación eléctrica, incluyendo la generación de energía en centrales hidroeléctricas, su transmisión a través de redes de alta tensión, y su distribución a hogares a través de acometidas, medidores, tableros principales, circuitos, y dispositivos de protección como llaves térmicas y diferenciales.

1. Instalaciones Electricas

2. Energía Eléctrica
Generación y distribución

3. Energía Eléctrica : Generación y distribución
CENTRAL HIDROELECTRICA (20KW 40KW)
Estación Elevadora de Tensión (400KW)
Red de Transporte Nacional

4. Energía Eléctrica : Generación y distribución

5. Energía Eléctrica: Energía domiciliaria, Monofásica
y Trifásica

6. Instalación Eléctrica : Acometida y Medidor
 electricidad de la red
La
llega a casa a través de una
acometida. La acometida llega
a la caja general de
protección, dentro hay un
fusible.
 continuación se encuentra
A
el gabinete del o los
medidores, donde se mide el
consumo de energía eléctrica
de cada unidad de vivienda.

8. Instalación eléctrica Distribución de circuitos

9. Instalación Eléctrica Tablero Principal
o General
Su función es distribuir la
electricidad que entra en
una vivienda y proteger
a los usuarios, los
aparatos e instalaciones.
Tiene los siguientes
componentes las llaves
térmicas o termo
magnéticas una por cada
uno
de los circuitos.
el disyuntor diferencial y la
llave de corte general.

10. Instalación Eléctrica: La toma a tierra
La toma de tierra es una piqueta metálica clavada en el suelo conectado con el
cable verde y amarillo. La resistencia al paso de la corriente es muy pequeña, la
corriente eléctrica circula fácilmente a través de ella

11. Instalación Eléctrica : Cableados mínimos

12. Instalación Eléctrica
Disyuntor Diferencial
Si se produce una sobrecarga en la
instalación, porque conectamos
demasiados aparatos ala vez, o hay un
cortocircuito, el interruptor general corta la
corriente a toda la vivienda.

13. Instalación Eléctrica: Llave de corte general
(Consumos promedio)
El interruptor diferencial protege a las
personas de posible descarga eléctricas.
Si el diferencial capta una diferencia de
corriente mayor a un determinado valor
(normalmente 30mA) corta el suministro de
corriente a toda la casa.

14. Instalación Eléctrica: Llaves Termomagneticas
Llaves Térmomagneticas: Son los
interruptores de cada uno de los
circuitos de la vivienda o local, cuentan
con la propiedad de desconectarse
automáticamente si la corriente que los
atraviesa es mayor al límite para el que
están fabricado. Las llaves térmicas
poseen un sistema magnético de
respuesta rápido por cortocircuitos, y
una protección térmica que se
desconecta ante una sobrecarga de
tensión. Protege cada circuito de la
instalación

15. Materiales eléctricos de buena calidad

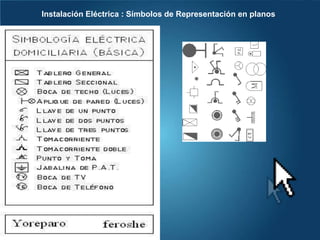

16. Instalación Eléctrica : Símbolos de Representación en planos
