El documento trata sobre conceptos básicos de electricidad como unidades de medida de potencia, voltaje y consumo de energía. Explica el proceso de generación, transmisión y distribución de la energía eléctrica desde centrales hidroeléctricas hasta llegar a los hogares de forma monofásica o trifásica. Asimismo, detalla los componentes de una instalación eléctrica doméstica como la acometida, medidores, tablero principal y protecciones.

1. Instalaciones
Electricas

2. 20kV
400kV
20kV
220V
380V

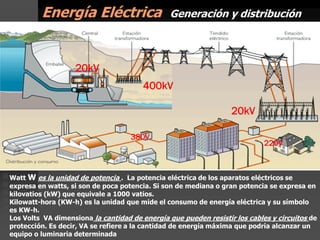

Energía Eléctrica Generación y distribución
Watt W es la unidad de potencia . La potencia eléctrica de los aparatos eléctricos se
expresa en watts, si son de poca potencia. Si son de mediana o gran potencia se expresa en
kilovatios (kW) que equivale a 1000 vatios.
Kilowatt-hora (KW-h) es la unidad que mide el consumo de energía eléctrica y su símbolo
es KW-h.
Los Volts VA dimensiona la cantidad de energía que pueden resistir los cables y circuitos de
protección. Es decir, VA se refiere a la cantidad de energía máxima que podría alcanzar un
equipo o luminaria determinada

3. Energía Eléctrica
Generación y distribución
CENTRAL HIDROELECTRICA (20KW 40KW)
Estación Elevadora de Tensión (400KW)
Red de Transporte Nacional

4. Energía Eléctrica
Generación y distribución
Subestación Transformadora (20KW)
Estación transformadora de Distribución (220/380V
Líneas de Reparto (20KW) Tendido domiciliario (220/380V)

5. Energía Eléctrica
Energía domiciliaria
Monofásica y Trifásica
La energía eléctrica que se
genera en las centrales y se
distribuye a las casa es
monofasica. En este caso se
tienen tres elementos
conductores:
1) linea o fase: la cual tiene
220v y es alterna
2) neutro es donde regresan
los electrones (corriente)
luego de pasar por la "carga"
que se conecte por ejemplo
luego de pasar por una
bombilla o lampara o plancha,
no hay tension pero hay
corriente.
Tmabien el suministro puede
ser trifasico es decir tiene tres
lineas (o cables con tension
electrica alterna, ademas hay
uno llamado neutro sin
tension que es por donde
regresa la corriente al
generador

7.  La electricidad de la
red llega a casa a
través de una
acometida. La
acometida llega a la
caja general de
protección, dentro
hay un fusible.
 A continuación se
encuentra el
gabinete del o los
medidores, donde se
mide el consumo de
energía eléctrica de
cada unidad de
vivienda.
Instalación Eléctrica Acometida y Medidor

8. Instalación
Eléctrica
Linea de enlace
(acceso a
vivienda)

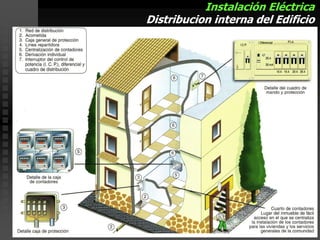

9. Instalación Eléctrica
Distribucion interna del Edificio

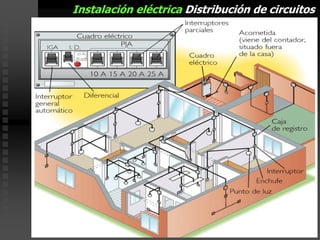

10. Instalación eléctrica Distribución de circuitos

11. Instalación Eléctrica Tablero Principal
o General
 Su función es
distribuir la
electricidad que
entra en una
vivienda y proteger
a los usuarios, los
aparatos e
instalaciones.
 Tiene los siguientes
componentes las
llaves térmicas o
termomagneticas
una por cada uno
de los circuitos.
el disyuntor
diferencial y la llave
de corte general.

12. Esquema de Corriente alterna.
Corriente alterna: La corriente
alterna es aquella que circula
durante un tiempo en un sentido y
después en sentido opuesto,
volviéndose a repetir el mismo
proceso en forma constante. Su
polaridad se invierte
periódicamente, haciendo que la
corriente fluya alternativamente en
una dirección y luego en la otra.
Este tipo de corriente es la que
nos llega a nuestras casas y sin
ella no podríamos utilizar nuestros
artefactos eléctricos y no
tendríamos iluminación en
nuestros hogares
INTRODUCCIÓN A LA ELECTRICIDAD

13.  La toma de tierra es un tercer conductor (verde y amarillo) que se encarga
de que las carcasas de los equipos queden conectadas a "tierra" es decir un
lugar sin potencial electrico respecto a las persona que esten tocándolo, afin
de en cualquier deseperfecto, la corriente se derive a tierra y no a la persona,
actualmente esta derivacion de corriente, produce que actue el disyuntor
diferencial que salvaguarda la vida de las personas. Este “Disyuntor” mide la
diferencia (resta) de corriente que pasa entre fase y neutro, si la diferencia
es mayor a 0,030 amperes es equipo actúa cortando la corriente, esa
diferencia seria la que pasaría por la carcasa del equipo a tierra o a una
persona
Instalación Eléctrica La toma a tierra

14. Instalación Eléctrica
Disyuntor Diferencial El interruptor diferencial protege a las
personas de posible descarga eléctricas.
 Si el diferencial capta una diferencia de corriente
mayor a un determinado valor (normalmente 30mA)
corta el suministro de corriente a toda la casa.

15. Instalación Eléctrica
Llaves Termomagneticas
Llaves termomagneticas o
Interruptores Automáticos (PIA).
Son interruptores automáticos
termomagneticos cuya función es
proteger cada uno de los circuitos
independientes de la instalación
interior de la vivienda, frente a
posibles fallos en la instalación:
- Sobrecargas: un exceso de
consumo eléctrico en una vivienda
puede provocarque la intensidad de
corriente circulante se haga mayor
que la intensidad de corriente
máxima que soportan los conductores
del circuito independiente.
- Cortocircuitos: sobreintensidades
provocadas por contacto directo
accidental entre fase y neutro (debido
al deterioro en los aislantes de los
cables, presencia de agua, etc.).

16. Instalación Eléctrica Cableados minimos

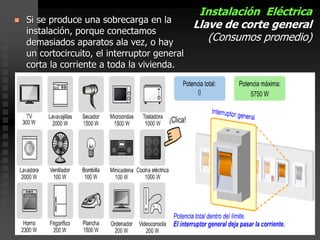

17.  Si se produce una sobrecarga en la
instalación, porque conectamos
demasiados aparatos ala vez, o hay
un cortocircuito, el interruptor general
corta la corriente a toda la vivienda.
Instalación Eléctrica
Llave de corte general
(Consumos promedio)

18. Materiales eléctricos
de buena calidad
CABLES
CAJAS
CAÑOS
CAJAS
Y ACCESORIOS
LLAVES Y
TOMAS
DISYUNTOR
LLAVES TERMICAS

19. Proyecto de la instalación y mano de obra en la
ejecución con personal técnicamente capacitado

20. Instalación
Eléctrica

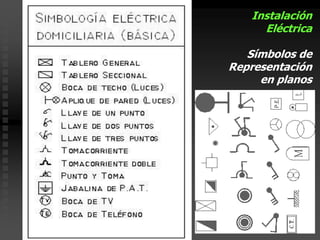

Símbolos de
Representación
en planos

27. Plano electrico Resto en Bodega

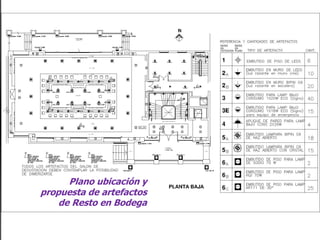

28. Plano ubicación y
propuesta de artefactos
de Resto en Bodega

29. Iluminación Propuesta Artefactos
