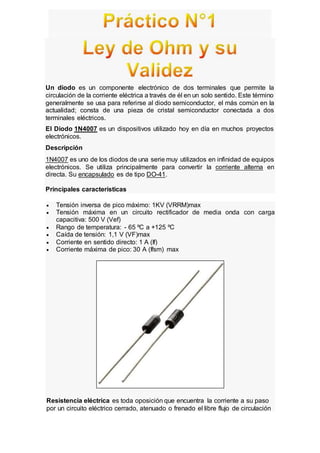

1. Un diodo es un componente electrónico de dos terminales que permite la
circulación de la corriente eléctrica a través de él en un solo sentido. Este término
generalmente se usa para referirse al diodo semiconductor, el más común en la
actualidad; consta de una pieza de cristal semiconductor conectada a dos
terminales eléctricos.
El Diodo 1N4007 es un dispositivos utilizado hoy en día en muchos proyectos
electrónicos.
Descripción
1N4007 es uno de los diodos de una serie muy utilizados en infinidad de equipos
electrónicos. Se utiliza principalmente para convertir la corriente alterna en
directa. Su encapsulado es de tipo DO-41.
Principales características
 Tensión inversa de pico máximo: 1KV (VRRM)max
 Tensión máxima en un circuito rectificador de media onda con carga
capacitiva: 500 V (Vef)
 Rango de temperatura: - 65 ºC a +125 ºC
 Caída de tensión: 1,1 V (VF)max
 Corriente en sentido directo: 1 A (If)
 Corriente máxima de pico: 30 A (Ifsm) max
Resistencia eléctrica es toda oposición que encuentra la corriente a su paso
por un circuito eléctrico cerrado, atenuado o frenado el libre flujo de circulación

2. de las cargas eléctricas o electrones. Cualquier dispositivo o consumidor
conectado a un circuito eléctrico representa en sí una carga, resistencia u
obstáculo para la circulación de la corriente eléctrica.
Código de colores para resistencias
El código de colores para las resistencias, se utiliza en electrónica para indicar
los valores de los componentes electrónicos. Es muy habitual en los resistores
pero también se utiliza para otros componentes como condensadores,
inductores, diodos y otros.
Resistencia470Ω Resistencia100Ω

3. Ley de Ohm
La Ley de Ohm, postulada por el físico y matemático alemán Georg Simon
Ohm, es una de las leyes fundamentales de la electrodinámica, estrechamente
vinculada a los valores de las unidades básicas presentes en cualquier circuito
eléctrico como son:
1- Tensión o Voltaje “V”, en volts (V)
2- Intensidad de la corriente “I”, en ampere (A)
3- Resistencia “R” en ohm (Ω) de la carga o consumidor conectado al
circuito
Debido a la existencia de materiales que dificultan más que otros el paso de la
corriente eléctrica a través de los mismos, cuando el valor de su resistencia
varía, el valor de la intensidad de corriente en ampere también varía de forma
inversamente proporcional. Es decir, a medida que la resistencia aumenta la
corriente disminuye, y viceversa, cuando la resistencia al paso de la corriente
disminuye, la corriente aumenta, siempre que para ambos casos el valor de la
tensión o voltaje se mantenga constante.
Por otro lado y de acuerdo con la propia Ley, el valor de la tensión o voltaje es
directamente proporcional a la intensidad de la corriente; por lo tanto, si el
voltaje aumenta o disminuye, el amperaje de la corriente que circula por el
circuito aumentará o disminuirá en la misma proporción, siempre y cuando el
valor de la resistencia conectada al circuito se mantenga constante.
Postulado general de la Ley de Ohm:
El flujo de corriente en ampere que circula por un circuito eléctrico cerrado, es
directamente proporcional a la tensión o voltaje aplicado, e inversamente
proporcional a la resistencia en Ohm de la carga que tiene conectada.
𝐼 =
𝑉
𝑅
Resistencia 470Ω
Voltaje (V) Intensidad de Corriente (A) x10^-3
0 0
2,09 8
4,04 13
5,99 16
8,04 20
10,31 25
12,38 29
14,06 32

4. Resistencia 100Ω
Voltaje (V) Intensidad de Corriente (A) x10^-3
0 0
1,58 19
3,68 39
4,62 47
8,05 120
9,87 150
13,77 180
18,8 230
R= V/I (470 Ω)
0,261
0,310
y = 0.4561x - 1.0388
R² = 0.9859
-2
0
2
4
6
8
10
12
14
16
0 5 10 15 20 25 30 35
Resistencia 470Ω
y = 0.0754x + 0.1445
R² = 0.9764
0
2
4
6
8
10
12
14
16
18
20
0 50 100 150 200 250
Resistencia 100Ω

5. 0,374
0,402
0,412
0,426
0,439
R= V/I (100 Ω)
8,32E-02
9,44E-02
9,83E-02
6,71E-02
6,58E-02
7,65E-02
8,17E-02
y = 0.0287x + 0.2603
R² = 0.8884
0
0.05
0.1
0.15
0.2
0.25
0.3
0.35
0.4
0.45
0.5
0 1 2 3 4 5 6 7 8
R= V/I (470Ω)
R= V/I (470Ω) Linear(R= V/I (470Ω))
y = -0.0026x + 0.0913
R² = 0.2022
0.00E+00
2.00E-02
4.00E-02
6.00E-02
8.00E-02
1.00E-01
1.20E-01
0 1 2 3 4 5 6 7 8
R= V/I (100Ω)
