Este documento resume las principales partes de un motor de combustión interna, incluyendo la culata, las válvulas, el árbol de levas, los cilindros, el bloque, los pistones, los segmentos, las bielas, el cigüeñal, los cojinetes de bancada, la volante, los colectores de admisión y escape, y el carter de aceite. Explica brevemente la función de cada una de estas partes y donde se ubican dentro del motor.

1. “CIRO ALEGRÍA BAZÁN”
Mecánica Automotriz V

2. SUSTENTACIÓN
DE TRABAJO DE
INVESTIGACIÓN
Curso: Técnica de Servicios
Automotrices
Prof. José Víctor Ignacio Caballero

3. SUSTENTADO POR:
Moisés Tafur Hernández

4. CULATA
Situada en la parte
superior del motor
donde aloja las
válvulas y los
conductos que
analizan la admisión
y el escape cierre de
los cilindros.

5. VÁLVULAS
Que al abrir y cerrar
se encargan de dar
paso a la entrada de
gases (admisión) y
dar salida a los gases
quemados (escape)

6. ARBOL DE LEVAS
Encargado de abrir y
cerrar las válvulas,
está situado en la
culata (en este caso)

7. CILINDROS
Donde suben y bajan
los pistones, pueden
ir mecanizado en el
bloque o
encamisados.

8. EL BLOQUE
Estructura principal
donde están los
cilindros, se ubica la
bancada y se
encuentra el
cigüeñal.

9. LOS PISTONES
Estos se deslizan por
los cilindros con
movimiento
rectilíneo alternativo.

10. LOS SEGMENTOS
Encargado de
conseguir un cierre
hermético de la
cámara de
combustión y ayudan
a disipar el calor.

11. LAS BIELAS
Encargadas de
transmitir el
movimiento de los
pistones del cigüeñal.

12. EL CIGUEÑAL
Este recibe fuerza de
los pistones por
medio de la biela y
transforma en
movimiento
giratorio.

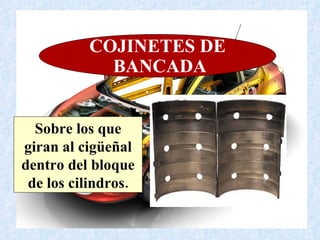

13. COJINETES DE
BANCADA
Sobre los que
giran al cigüeñal
dentro del bloque
de los cilindros.

14. LA VOLANTE
Está unido al
cigüeñal,
proporciona la
inercia necesaria
para que el pistón
vuelva a subir
después del tiempo
de explosión.

15. COLECTORES DE
ADMISIÓN
Son los que
canalizan los gases
de entrada al
cilindro.

16. COLECTORES DE
ESCAPE
Conduce los gases
quemados de la
combustión desde
la culata al
exterior.

17. CARTER DE
ACEITE
Es el recipiente
donde va alojado
el aceite de
engrase y está
situado en la parte
inferior del
bloque.

18. POR SU
ATENCIÓN
MUCHAS
PRESTADA GRACIAS
