Una red es un conjunto de ordenadores interconectados que permite compartir recursos como archivos, impresoras, etc. Existen diferentes tipos de redes como las de área local que abarcan una oficina o hogar, o las redes cliente-servidor donde un servidor controla los recursos. Para comunicarse, los ordenadores deben usar el mismo protocolo como TCP/IP y tener direcciones IP únicas. La configuración implica instalar tarjetas de red, configurar protocolos e IP, y compartir recursos como impresoras.

1. 1
Introducción a lasIntroducción a las
redes de ordenadoresredes de ordenadores

2. 2
UnaRed es un conjunto de ordenadores
interconectados entre si mediantecableo por otros
mediosinalámbricos.
ConceptoConcepto
ObjetivosObjetivos
Compartir
recursos: archivos,
impresoras, etc.
Transferir información entreordenadores.

3. Tipos de RedesTipos de Redes
3
Según lazonageográficaqueabarcan, RedesdeÁreaLocal

4. Redes de Área LocalRedes de Área Local
4
Ejemplos: Aula, Oficina, Hogar…

5. Redes Cliente-ServidorRedes Cliente-Servidor
Son redesen lasqueuno o másordenadores(SERVIDORES),
son losquecontrolan y proporcionan recursosy serviciosa
otros(CLIENTES).
5
Redes Punto a PuntoRedes Punto a Punto
Son redesen lasquetodoslosordenadorestienen el mismo.
CadaPC puedehacer deCLIENTE o SERVIDOR.
El servidor esun ordenador degran potenciay capacidad que
actúadeárbitro y juez delared. Maneja, controlasu
seguridad y distribuyeel acceso alosrecursos.
Existeunaespeciededemocraciay los
recursosson distribuidossegún deseeel
usuario decadaordenador.

6. 6
Componentes de una red localComponentes de una red local
Servidores
Tarjetas de Red
Cableado o medios
inalámbricos
Sistema operativo de red
Dispositivos distribuidoresDedicados
No dedicados
Hacen posible
laconexión
Coaxial
Fibra óptica
Trenzado
HUB(Concentrador)
SWITCH(Conmutador):
ROUTER(Encaminador)
Redes
PUNTO A
PUNTO
Redes con
SERVIDOR
DEDICADO
Para

7. RECURSOS COMPARTIDOSRECURSOS COMPARTIDOS
7
Unadelasventajasdelared esquepermitecompartir recursosde
hardwarey software, con el AHORRO queesto implica.
Impresora
Escáner
Unidadesdealmacenamiento: discosduros.
Unidadeslectoras/grabadorasdeCD/DVD
Módem
Archivosy Carpetas
ProgramasdeAplicación
HARDWAR
E
SOFTWARE

8. 8
TOPOLOGÍAS DE REDTOPOLOGÍAS DE RED
.
Factoresatener en cuenta:
• Ladistribución espacial delosequipos.
• El tráfico quevaasoportar lared.
• El presupuesto (relación
inversión/prestaciones)
TopologíasPuras:
Anillo
Bus
Estrella
Sistemadeacceso y comunicación queseempleapara
conectar lasestacionesdelared.
Paraquedosestacionessecomuniquen necesitan
entender el mismo idioma, por lo queseestableceun
Protocolo( reglas) estándar decomunicación
Representación gráficadecómo seunen las
estacionesdetrabajo medianteel cable
TopologíaFísicadeRed TopologíaLógicadeRed
El PROTOCOLO TCP/IP

9. 9
Ventajas Inconvenien
tes Imagen
Anillo Fácil detectar si un PC cae Se rompe el cable o
no funciona una de
las estaciones, se
paraliza toda la red
Bus Fácil de instalar y
mantener.
Si falla una estación, no
cae la red.
Si se rompe el
cable principal
(BUS) se inutiliza la
red.
Estrella Si se rompe un cable no se
inutiliza la red.
Mas cara (utiliza
más cable y un
Topología Física de RedTopología Física de Red
TOPOLOGÍA FÍSICA DEREDTOPOLOGÍA FÍSICA DERED

10. 10
TOPOLOGÍA LÓGICA DEREDTOPOLOGÍA LÓGICA DERED
Dirección IP
Cada ordenador conectado alared debedisponer deuna
dirección única para unacorrectaidentificación y efectiva
localización. Esconocidacomo IPy estáformadapor 4
númerosde0 a225
xxx.xxx.xxx.xxx
Parapertenecer alamismared tienen que
tener unaIPcon lapartedered igual
Máscara de Red
Secuenciade4 número como laIP, seutilizaparadistinguir
quépartedelaIPidentificalared y quépartealosequipos.

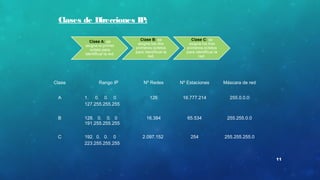

11. Clase Rango IP Nº Redes Nº Estaciones Máscara de red
A 1. 0. 0. 0
127.255.255.255
126 16.777.214 255.0.0.0
B 128. 0. 0. 0
191.255.255.255
16.384 65.534 255.255.0.0
C 192. 0. 0. 0
223.255.255.255
2.097.152 254 255.255.255.0
11
Clases de Direcciones IP:

12. 12
CONFIGURACIÓN DE SOFTWARE DE UNA REDCONFIGURACIÓN DE SOFTWARE DE UNA RED
Instalación de latarjetadered. Configurar loscomponentesde
red: Protocolo TCP/IP
Configurar unared doméstica: crear
Grupo deTrabajo.
Compartir recursos.

13. 13
Instalación de la tarjeta de red

14. 14
Configurarla conexión
Seleccionar Protocolo TCP/IPy marcar pro piedades
Comprobar quelaconexión tienemarcadosloselementos:

15. 15
Configurarel Protocolo TCP/IP
ObtenerIPautomática Usaruna IP
manual
• Dirección IP
• Máscaradesubred
• Puertaenlacepredeterminada
• ServidoresDNS
Si el router permiteDHCP Escribir paracadaPC:

16. 16
Configurarun red doméstica o para pequeña oficina
•Buscamo s en: Inicio /co nfiguració n/panel de co ntro l/co nexio nes de red/configurar
un a red do mestica o para pequeña o ficina.
2ª o pció n:
Si es un cliente que se co necta a
internet a través de o tro equipo
1 ª o pció n:
Si es el equipo principal,
fuente de acceso a internet

17. 17
•Nombredel equipo
Esel nombrequevaatener lared, eidentificaal
conjunto dePC queseunen paracompartir
información y recursos. TODOS losPC delared
deben tener el mismo nombredegrupo detrabajo
•Descripción del Equipo

18. 18
Compartirinformación y recursos
Do cumento s Co mpartido s :
Al configurar lared se crea
automáticamenteestacarpetadonde
colocamoslascarpetaso archivos que
queremoscompartir con el resto de
usuariosdelared.
Compartir y Seguridad:
Estaopción del menú contextual de
carpetas, archivosy unidadesde
disco permiteCompartir o
Privatizar el recurso.

19. 19
Compartiry utilizaruna impresora en la red
• Compartir una impresora: supone permitir al
resto de la red que utilice la impresora que
tenemosinstaladaen nuestro equipo.
• Utilizar una impresora compartida: supone
instalar y utilizar una impresora instalada y
compartidapor otro usuario delared.
Inicio /co nfiguració n/impreso ras y faxes/(bo tó n
derecho so bre impreso ra) co mpartir… y escribir el
nombrequelaimpresoratendráen lared.
Inicio /co nfiguració n/impreso ras y faxes/agregar una
impreso ra… y seguir el asistente quedetectaeinstalalas
impresorascompartidaspor losequiposdelared y transmiteel
driver correspondiente.
Para utilizar esa impresora, el equipo donde está instalada debe
estar funcionando.
