Este documento presenta una serie de prácticas de AutoCAD 2D para el curso 2009-2010. Incluye temas como gestión de dibujos, modos de visualización, ayudas al diseño, métodos de selección de objetos y modificación de objetos. Propone ejercicios para practicar estas herramientas, como dibujar figuras geométricas, símbolos, piezas y tramas siguiendo instrucciones específicas.

1. CAD 2D
Prácticas 2009-2010
Prácticas
Profesor Luis A. Sáiz

2. 1
Temas tratados en esta clase:
•
•
•
•
•
Objetivos de las clases prácticas
Introducción a AutoCAD®
Gestión de dibujos
Modos de visualización
Ayudas al diseño
1. Prácticas propuestas
1.1. Referencia a Objetos
Utilizando la Referencia a Objetos, realizar las siguientes figuras:
2

3. 1.2. Coordenadas por teclado
Utilizando la introducción de datos mediante coordenadas por teclado, realizar la
siguiente figura:
2
45°
4
4
4
45°
6
2
6
60
°
150°
4
4
150°
(10,4)
4
6
(8,2)
(1,1)
Empezar en este punto
3

4. 2
Temas tratados en esta clase:
•
•
•
•
•
DIBUJO de objetos 2D
Ayudas al diseño (continuación)
Métodos de selección de objetos
MODIFICACION de objetos
Corrección de errores
2. Prácticas propuestas
2.1. Símbolos
Utilizando la referencia a objetos, el recorte y el borrado de elementos, realizar los
siguientes símbolos:
4

5. 2.2. Pieza Sencilla
Utilizando la referencia a objetos, el recorte y el borrado de elementos, realizar la
siguiente figura:
5

6. 2.3. Trama
Utilizando la referencia a objetos, el recorte y el borrado de elementos, realizar la
siguiente trama:
6

7. 3
Temas tratados en esta clase:
•
•
Ayudas al diseño (Rastreo)
Ejercicios propuestos
3. Ejercicios propuestos
3.1. Pieza
Dibujar la siguiente pieza tiendo en cuenta que los centros de todos los agujeros se
encuentran situados en los vértices de un triángulo equilátero de lado 100 unidades.
Para realizar la práctica se hace indispensable utilizar la herramienta de recorte
de elementos y el traceo.
Solo se dibujarán las líneas de trazo grueso, pudiéndose utilizar todas los
elementos auxiliares que necesitemos.
7

8. 3.2. Trama
Utilizando todas las herramientas aprendidas hasta el momento, realizar la
siguiente trama. Es importante tener paciencia a la hora de recortar todos los elementos
que no son necesarios.
8

9. 3.3. Pieza 2
Utilizando todas las herramientas aprendidas hasta el momento, realizar la
siguiente pieza. Utilizar todos los elementos auxiliares que se necesiten. Una vez
completada la pieza, se deberán borrar todos los elementos auxiliares utilizados.
9

10. 3.4. Pivote
Utilizando todas las herramientas aprendidas hasta el momento, dibujar el
siguiente pivote. Utilizar todos los elementos auxiliares que se necesiten. Una vez
completada la pieza, se deberán borrar todos los elementos auxiliares utilizados.
10

11. 4
Temas tratados en esta clase:
•
•
Métodos de selección de objetos
MODIFICACION de objetos
4. Ejercicios propuestos
4.1. Pieza
Dibujar la siguiente pieza teniendo en cuenta que todos los empalmes se han
realizado con un radio de 2,5 unidades. Usar preferiblemente las herramientas de
copiar, equidistancia y empalme.
7
Ø1
R1
0
R5
45
8
25
11

12. 4.2. Pieza 2
Dibujar la siguiente pieza teniendo en cuenta que se aconseja utilizar las
herramientas de simetría y traceo.
40
108
Ø50
42
R
5
2
Ø6
Ø3
8
R8
98
12

13. 4.3. Señalización
Dibujar el siguiente panel de señalización, teniendo en cuenta que se aconseja
utilizar las herramientas de polígono, equidistancia y mover.
3
65
R6
R5
4
R6
10
5
R
150
13

14. 4.4. Pieza 3
Ø120
R1
Ø150
15
R
37,5
260
R
20
56
R1
Ø120
180
Ø
24
0
60
R4
442,5
5
262,5
210
15x45°
Dibujar la siguiente pieza teniendo en cuenta que se aconseja utilizar las
herramientas de empalme, tangencias de círculos y recortar.
R360
R3
00
0
R30
60
14

15. 4.5. Trama
Dibujar la siguiente trama teniendo en cuenta que se aconseja utilizar las
herramientas de equidistancia y recortar.
500
R250
30
15

16. 4.6. Trama 2
Dibujar la siguiente trama teniendo en cuenta que se aconseja utilizar las
herramientas de equidistancia y recortar.
20
300
600
16

17. 5
Temas tratados en esta clase:
•
•
Métodos de selección de objetos
MODIFICACION de objetos (cont.)
5. Prácticas propuestas
5.1. Giros
La pieza representa una palanca que gira sobre su eje mayor (el centro de la
circunferencia de diámetro 40 unidades). Dibujar dicha palanca y los giros indicados.
90
180
0
Ø4
R42
R3
6
160
9
R1
R2
0
Ø2
8
30°
30°
2
R3
17

18. 5.2. Matrices
Siguiendo los pasos que se indican, realizar la composición que se muestra en lo
siguientes dibujos.
,5
R22
5
15
15
Factor Escala 3:2
R2
0
R2
2,
R7,5
R1
5
Ø
0
22
18

19. 60
45°
R2 2
19

20. 5.3. Tangencias
Aplicando todos los métodos de tangencias conocidos, realizar los siguientes
dibujos.
118
60
43
14
R
R9
2
40
R3
4
R1
24
R9
6
R3
R2
0
78
R72
78
108
R2
0
30
R
36
2
R2
45
43
R1
4
92
20

21. 6
Temas tratados en esta clase:
•
•
•
•
Propiedades de los objetos
Capas
Sombreado
Prácticas Propuestas
6. Prácticas propuestas
6.1. Pieza 01
Utilizando todos los comandos y herramientas vistas hasta el momento, realizar la
siguiente pieza, teniendo en cuenta los siguientes parámetros de configuración:
•
Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el
color verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y
estilo de línea TRAZO_Y_PUNTO2.
•
Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 5 unidades
21

22. Ø54
Ø24
3
3
20
20
80
R
R2
0
Ø48
Ø52
R2
4
R8
94
22

23. 6.2. Pieza 02
Utilizando todos los comandos y herramientas vistas hasta el momento, realizar la
siguiente pieza, teniendo en cuenta los siguientes parámetros de configuración:
•
Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el
color verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y
estilo de línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el
color rojo y estilo de línea TRAZOS2.
•
Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
10
15
40
Ø50
70
R1
0
80
60
R5
Ø4 0
110
130
23

24. 6.3. Polea
Utilizando todos los comandos y herramientas vistas hasta el momento, realizar la
siguiente polea, teniendo en cuenta los siguientes parámetros de configuración:
•
Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el
color verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y
estilo de línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el
color rojo y estilo de línea TRAZOS2.
•
Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
Ø70
5
25
Ø45
Ø30
Ø55
Ø80
24

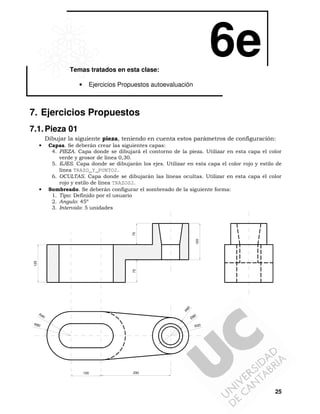

25. 6e
Temas tratados en esta clase:
•
Ejercicios Propuestos autoevaluación
7. Ejercicios Propuestos
7.1. Pieza 01
Dibujar la siguiente pieza, teniendo en cuenta estos parámetros de configuración:
Capas. Se deberán crear las siguientes capas:
4. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el color
verde y grosor de línea 0,30.
5. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y estilo de
línea TRAZO_Y_PUNTO2.
6. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el color
rojo y estilo de línea TRAZOS2.
Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 5 unidades
•
R6
0
75
125
120
70
•
R4
0
Ø8
0
R80
R30
100
230
25

26. 7.2. Bisagra
Dibujar la bisagra, teniendo en cuenta los siguientes parámetros de configuración:
R2
0
10
0
R5
R1
100
R3
0
120
30
Ø30
R2
0
R5
20
•
Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el color
verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y estilo de
línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el color
rojo y estilo de línea TRAZOS2.
Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
20
•
0
R1
30
26

27. 7.3. Pieza 02
Dibujar la pieza, teniendo en cuenta los siguientes parámetros de configuración:
Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el color
verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y estilo de
línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el color
rojo y estilo de línea TRAZOS2.
Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
•
•
Para la realización de la línea quebrada que delimita el sombreado se deberá utilizar el
comando BOCETO. Como ocurrirá muchas veces durante vuestra vida profesional, si no
conocéis como se utiliza un comando, deberéis recurrir a la ayuda ( Menú ? ).
18
22
Ø10
R5
85
20
R4
41
Ø16
7
Ø24
7
R2
20
1
60
Ø18
110
4
R
24
18
42
27

28. 7.4. Casquillo
Dibujar el
configuración:
en
cuenta
los
siguientes
parámetros
de
45
Ø50
60
•
teniendo
Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el color
verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y estilo de
línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el color
rojo y estilo de línea TRAZOS2.
Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
130
0
Ø9
10
•
casquillo,
R5
Ø3
0
28

29. 7.5. Soporte
Dibujar el
configuración:
en
cuenta
los
siguientes
parámetros
de
R5
0
20
100
0
R2
R
10
150
R30
20
•
teniendo
Capas. Se deberán crear las siguientes capas:
1. PIEZA. Capa donde se dibujará el contorno de la pieza. Utilizar en esta capa el color
verde y grosor de línea 0,30.
2. EJES. Capa donde se dibujarán los ejes. Utilizar en esta capa el color rojo y estilo de
línea TRAZO_Y_PUNTO2.
3. OCULTAS. Capa donde se dibujarán las líneas ocultas. Utilizar en esta capa el color
rojo y estilo de línea TRAZOS2.
Sombreado. Se deberán configurar el sombreado de la siguiente forma:
1. Tipo: Definido por el usuario
2. Angulo: 45º
3. Intervalo: 3 unidades
40
•
sopoorte,
200
29

30. 7
Temas tratados en esta clase:
•
•
•
Bloques
Acotaciones
Ejercicios Propuestos
8. Ejercicios Propuestos

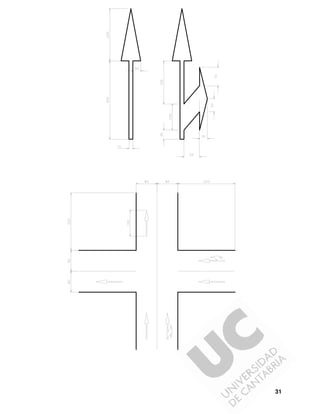

8.1. Señalización de tráfico
Crear los bloques correspondientes a las flechas, e insertarlos en el dibujo creando
el esquema que aparece debajo de ellas.
30

31. 31

32. 8.2. Acotación
Dada la siguiente pieza, dibujar las vistas que representan el alzado, la planta y la
vista izquierda. Se deberán incluir las líneas ocultas y los ejes que se consideren
oportunos, para lo cual se crearán las capas adecuadas.
Una vez terminado se incluirán en todas las vistas,
aparecen en la figura.
55
al menos las cotas que
R7.5
32.5
R5
27.5
Ø10
12
R15
20
15
50
Ø15
R5
20
10
70
20
Ø20
Para la realización de la pieza se utilizará el SISTEMA EUROPEO de representación. De forma resumida
tendremos:
(A) Vista de frente o alzado
(B) Vista superior o planta
(C) Vista derecha o lateral derecha
(D) Vista izquierda o lateral izquierda
(E) Vista inferior
(F) Vista posterior
32

33. 8.3. Simbología
8.3.1 Industrial
Crear los bloques correspondientes a una válvula, bomba, centrifugadora y tanque,
e insertarlos en el dibujo creando el esquema que aparece a su derecha.
8.3.2 Simbología informática
Crear los bloques correspondientes al ordenador, impresora y conexión, e
insertarlos en el dibujo creando el esquema que aparece a su derecha.
33

34. 8.3.3 Electricidad
Crear los bloques correspondientes al ordenador, impresora y conexión, e
insertarlos en el dibujo creando el esquema que aparece a su derecha.
34

35. 8
Temas tratados en esta clase:
•
•
•
•
•
•
•
•
Texto
Alineación de elementos
Gestión de visualización
Calculadora rápida
Entrada dinámica
Ayuda al dibujo de vistas
Resumen Sistema Europeo
Ejercicios Propuestos
9. Ejercicios Propuestos
9.1. Vistas 01
Dada la siguiente pieza, dibujar las vistas que representan el alzado, la planta y la
vista izquierda. Se deberán incluir las líneas ocultas y los ejes que se consideren
oportunos, para lo cual se crearán las capas adecuadas. Una vez terminado se incluirán
en todas las vistas, al menos las cotas que aparecen en la figura.
Para la realización de la pieza se utilizará el SISTEMA EUROPEO de representación.
35

36. 9.2. Vistas 02
Dada la siguiente pieza, dibujar las vistas que representan el alzado, la planta y la
vista izquierda. Se deberán incluir las líneas ocultas y los ejes que se consideren
oportunos, para lo cual se crearán las capas adecuadas. Una vez terminado se incluirán
en todas las vistas, al menos las cotas que aparecen en la figura.
Para la realización de la pieza se utilizará el SISTEMA EUROPEO de representación.
36

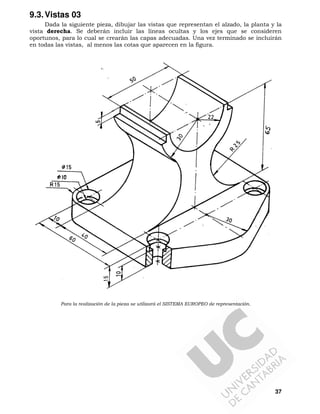

37. 9.3. Vistas 03
Dada la siguiente pieza, dibujar las vistas que representan el alzado, la planta y la
vista derecha. Se deberán incluir las líneas ocultas y los ejes que se consideren
oportunos, para lo cual se crearán las capas adecuadas. Una vez terminado se incluirán
en todas las vistas, al menos las cotas que aparecen en la figura.
Para la realización de la pieza se utilizará el SISTEMA EUROPEO de representación.
37
