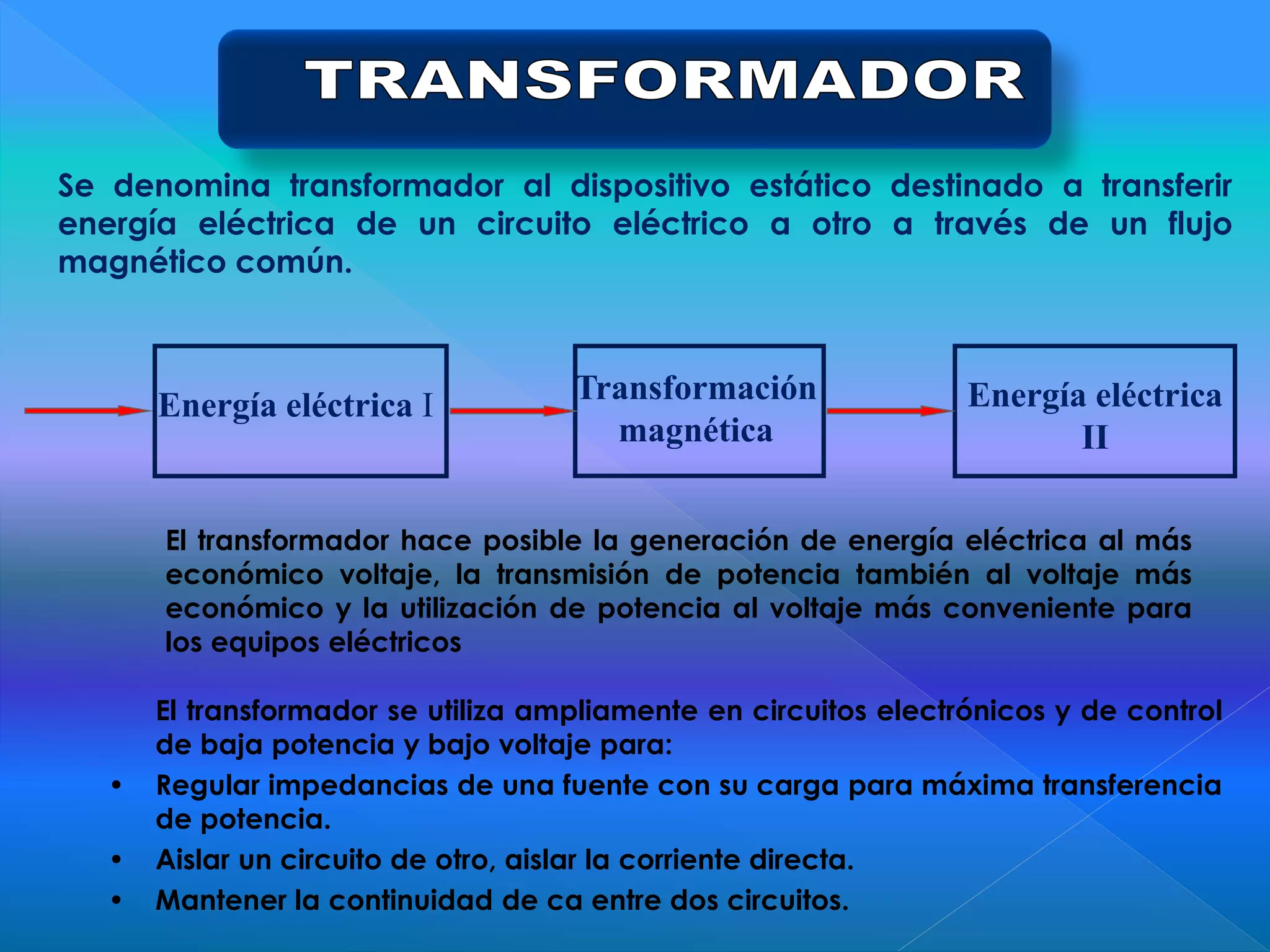

2. Se denomina transformador al dispositivo estático destinado a transferir
energía eléctrica de un circuito eléctrico a otro a través de un flujo
magnético común.
El transformador hace posible la generación de energía eléctrica al más
económico voltaje, la transmisión de potencia también al voltaje más
económico y la utilización de potencia al voltaje más conveniente para
los equipos eléctricos
Energía eléctrica
II
Energía eléctrica I Transformación
magnética
El transformador se utiliza ampliamente en circuitos electrónicos y de control
de baja potencia y bajo voltaje para:
• Regular impedancias de una fuente con su carga para máxima transferencia
de potencia.
• Aislar un circuito de otro, aislar la corriente directa.
• Mantener la continuidad de ca entre dos circuitos.

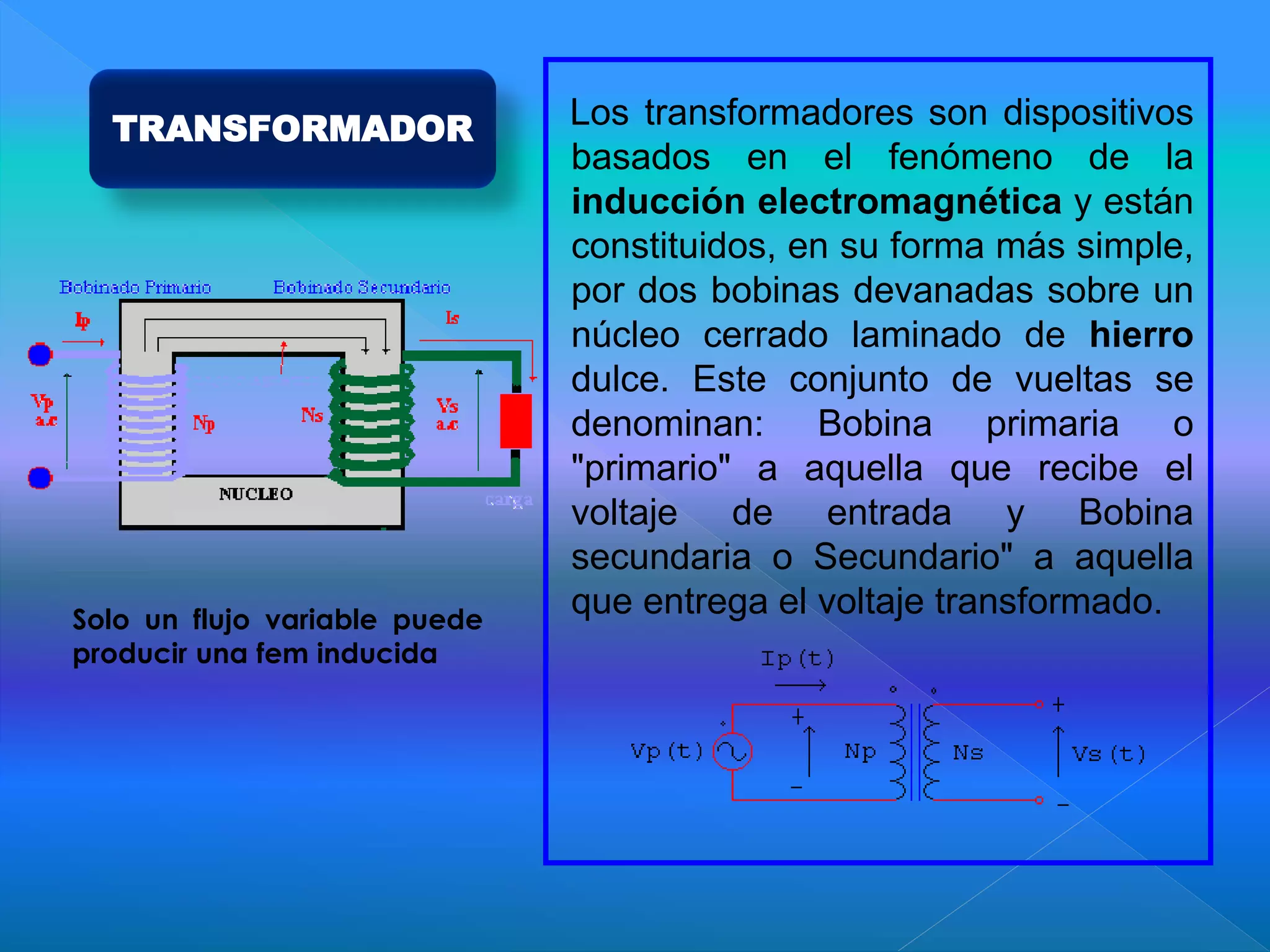

3. Los transformadores son dispositivos
basados en el fenómeno de la
inducción electromagnética y están
constituidos, en su forma más simple,
por dos bobinas devanadas sobre un
núcleo cerrado laminado de hierro
dulce. Este conjunto de vueltas se
denominan: Bobina primaria o
"primario" a aquella que recibe el
voltaje de entrada y Bobina
secundaria o Secundario" a aquella
que entrega el voltaje transformado.
Solo un flujo variable puede
producir una fem inducida
TRANSFORMADOR

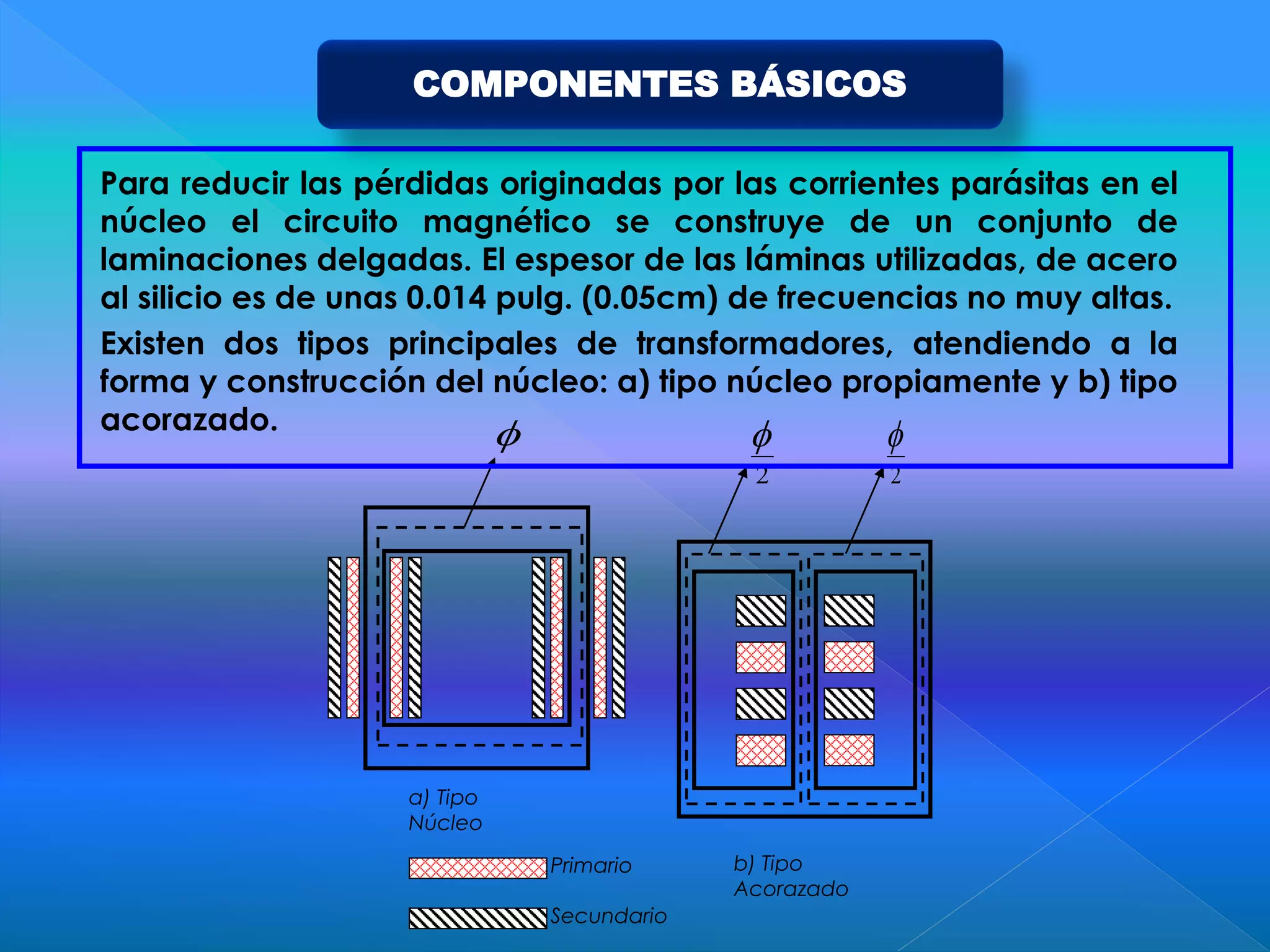

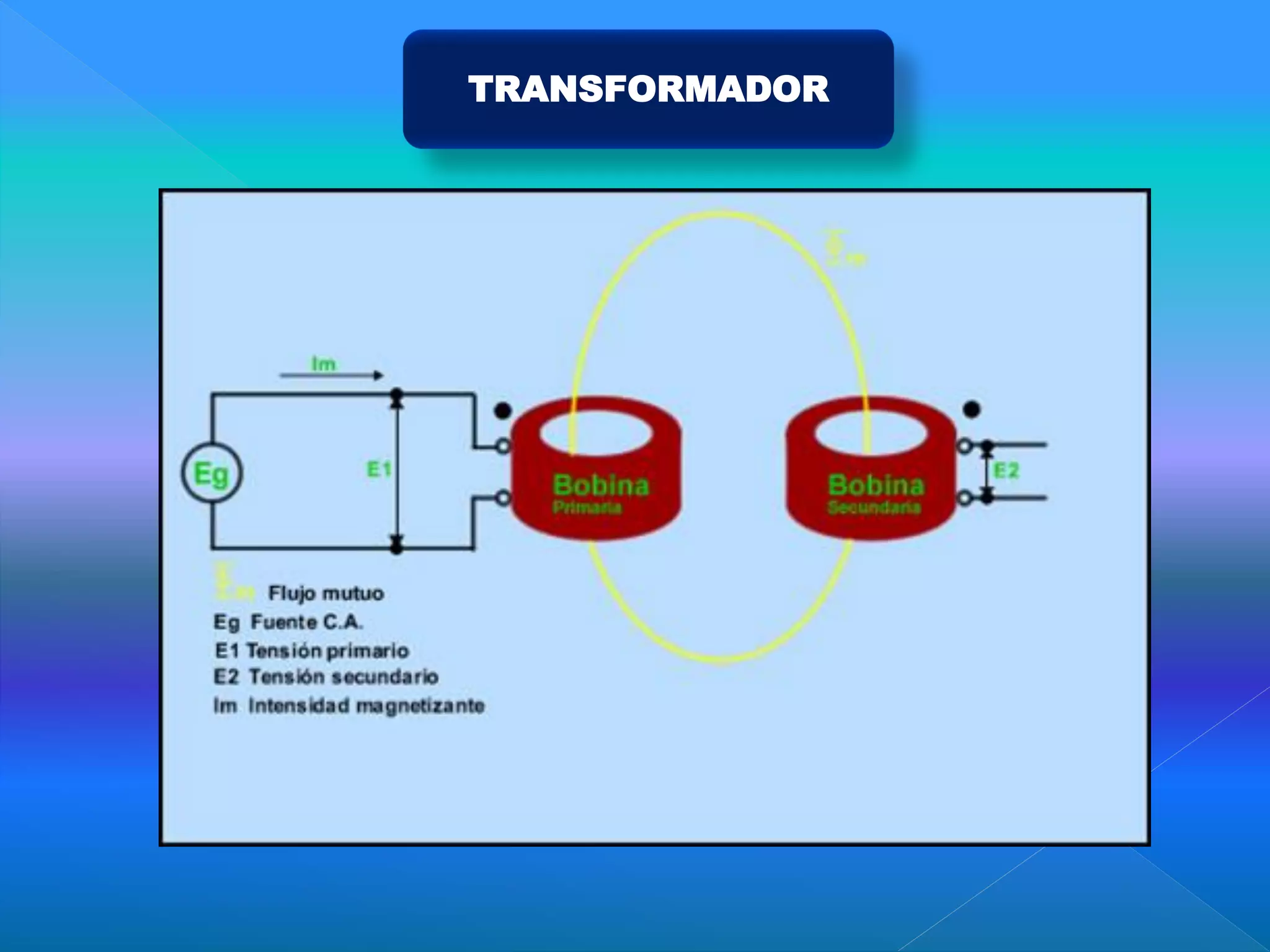

5. Para reducir las pérdidas originadas por las corrientes parásitas en el
núcleo el circuito magnético se construye de un conjunto de
laminaciones delgadas. El espesor de las láminas utilizadas, de acero
al silicio es de unas 0.014 pulg. (0.05cm) de frecuencias no muy altas.
Existen dos tipos principales de transformadores, atendiendo a la
forma y construcción del núcleo: a) tipo núcleo propiamente y b) tipo
acorazado.
a) Tipo
Núcleo
2
2
b) Tipo
Acorazado
Primario
Secundario

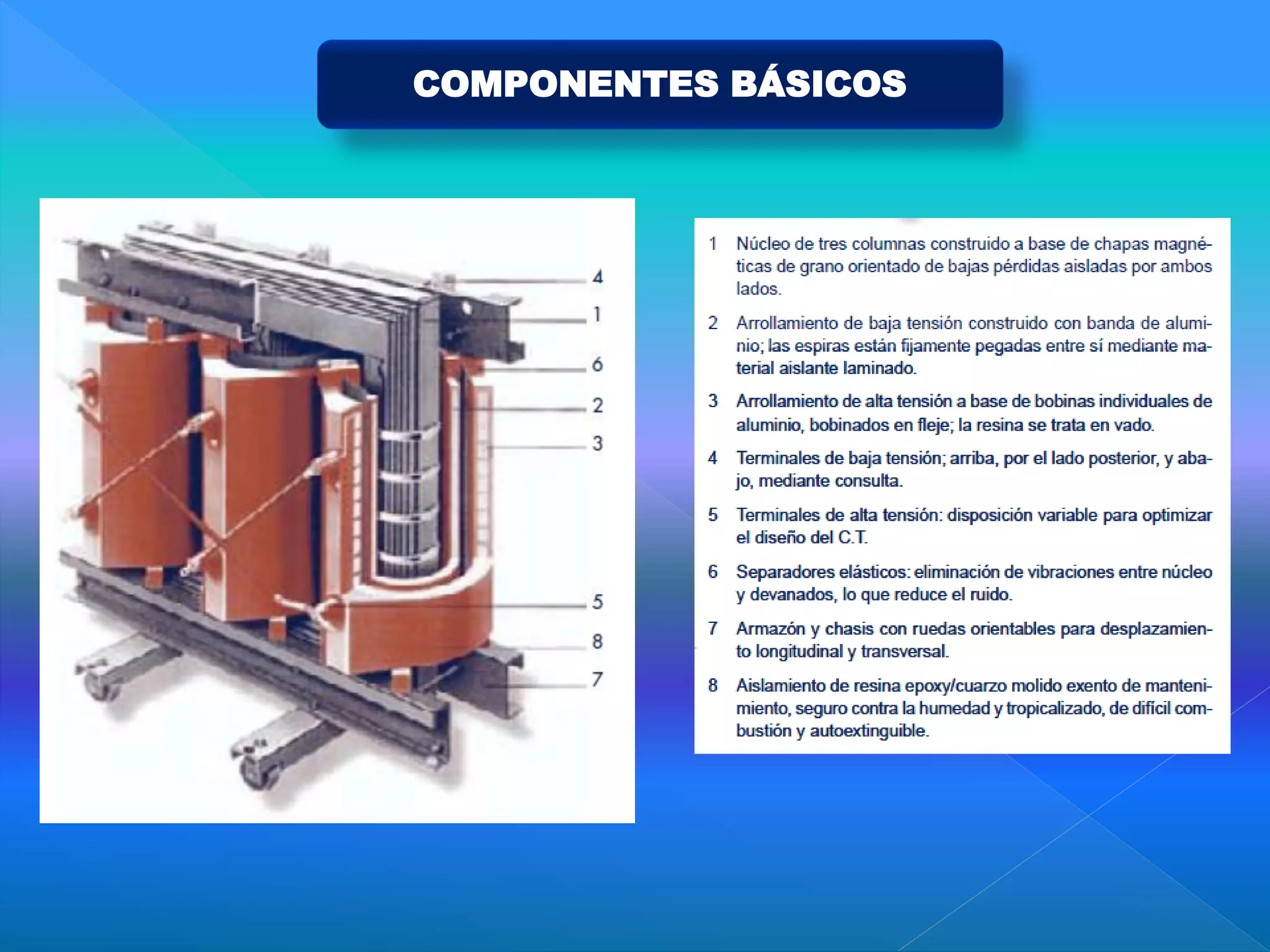

Componentes Básicos
COMPONENTES BÁSICOS

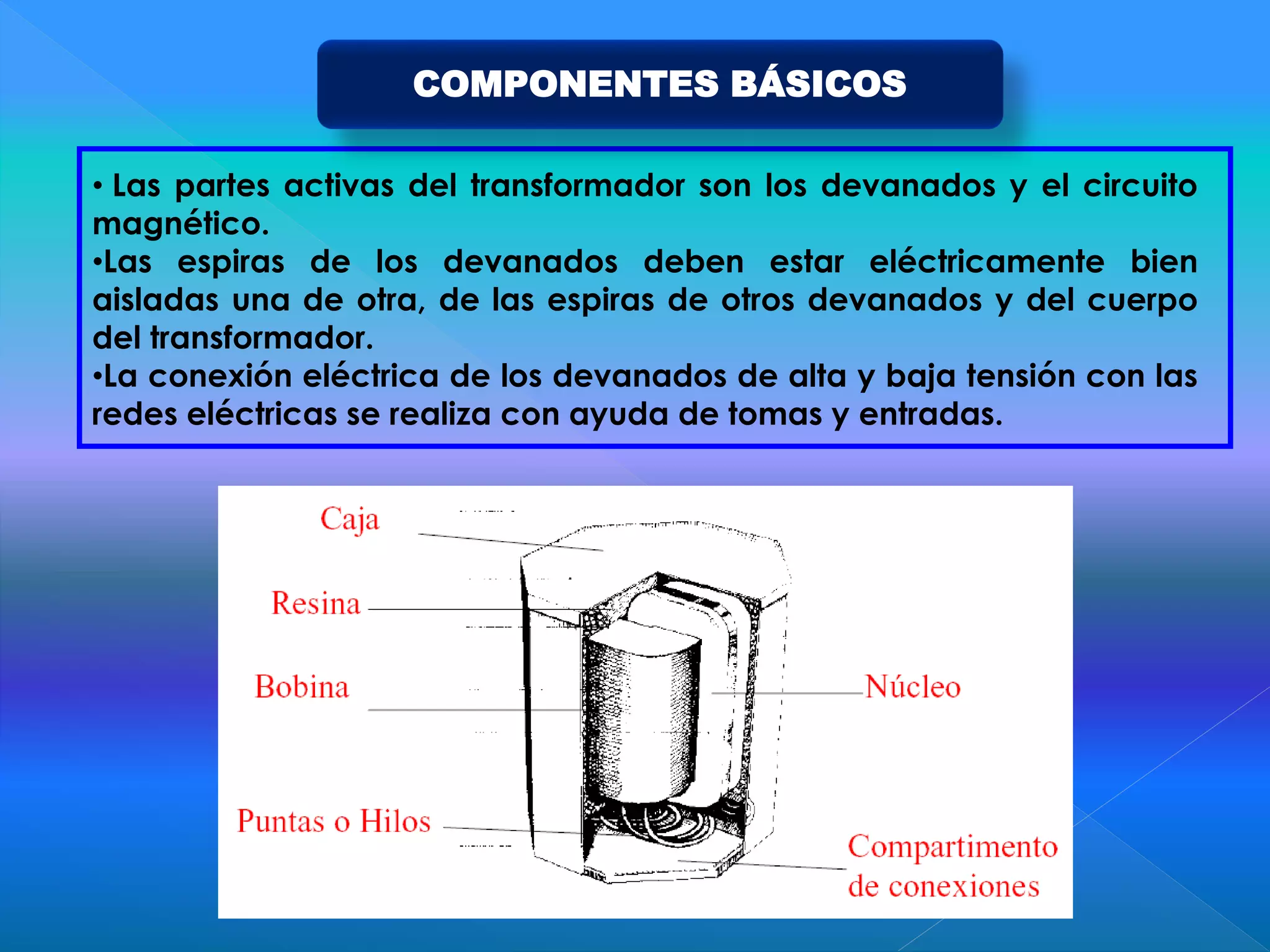

6. • Las partes activas del transformador son los devanados y el circuito
magnético.
•Las espiras de los devanados deben estar eléctricamente bien
aisladas una de otra, de las espiras de otros devanados y del cuerpo
del transformador.
•La conexión eléctrica de los devanados de alta y baja tensión con las
redes eléctricas se realiza con ayuda de tomas y entradas.
Componentes Básicos
COMPONENTES BÁSICOS

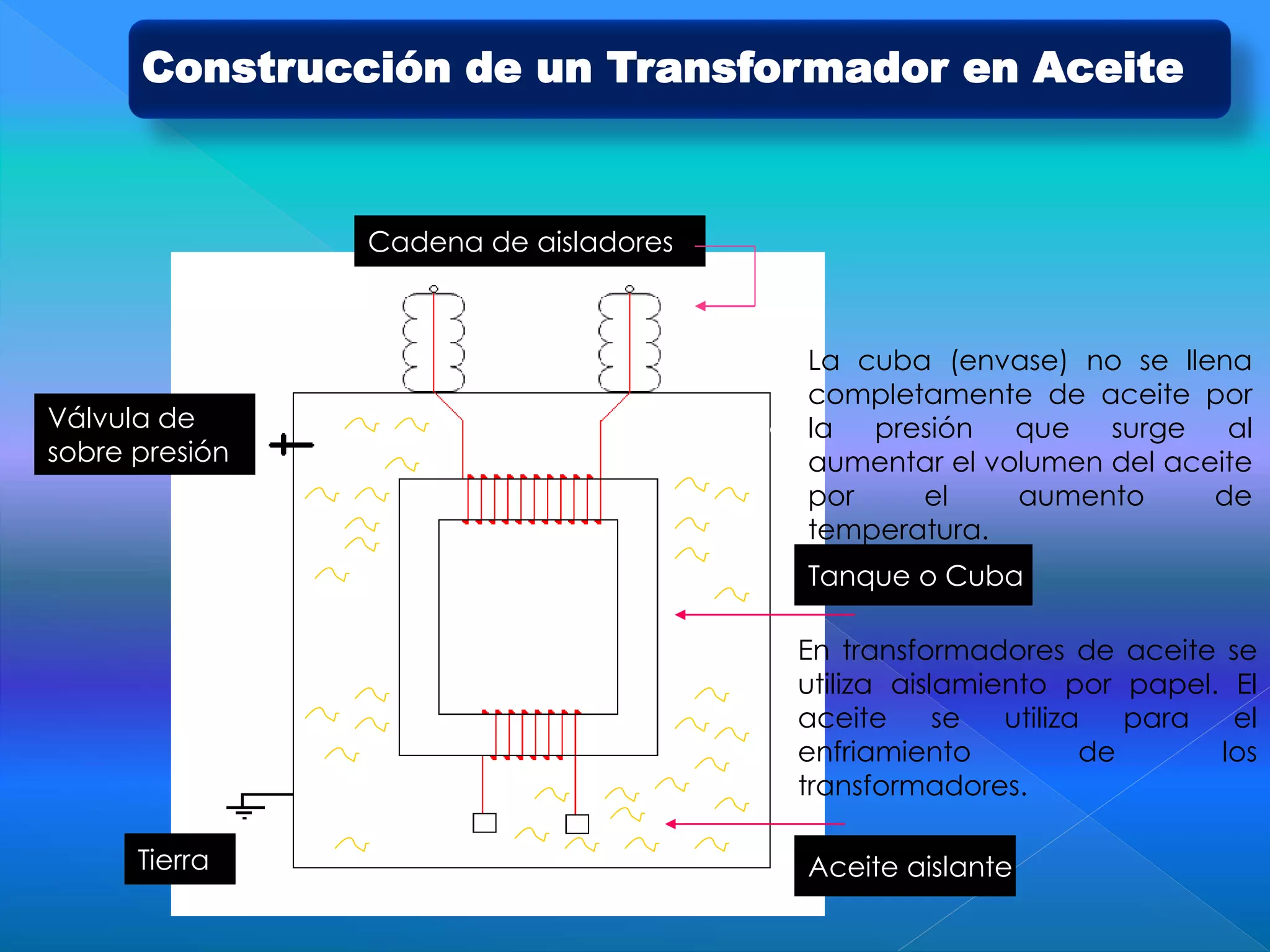

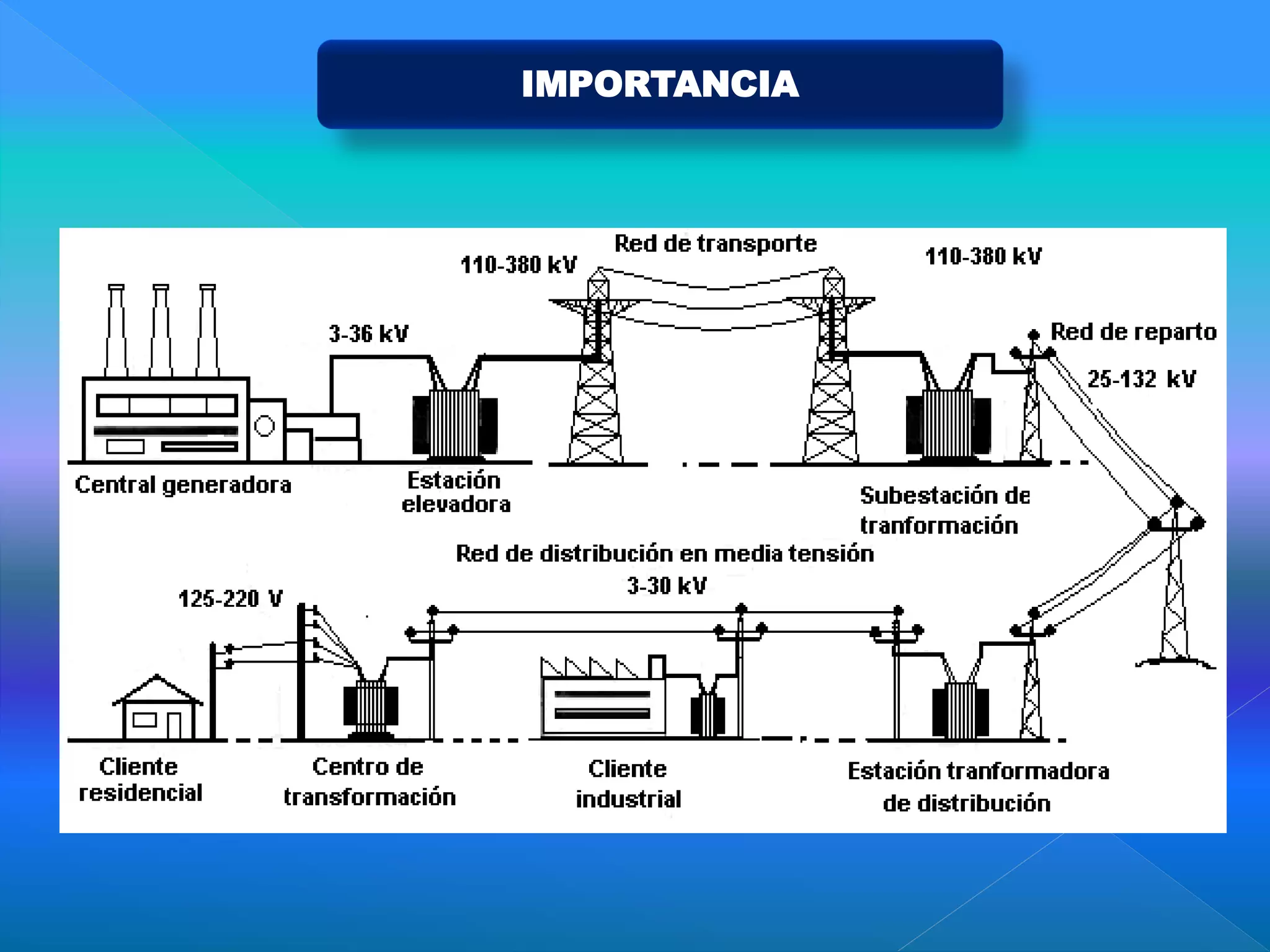

9. Válvula de
sobre presión
Tierra
Tanque o Cuba
Aceite aislante
Cadena de aisladores
Devanado de
alta tensión
Devanado de
baja tensión
En transformadores de aceite se
utiliza aislamiento por papel. El
aceite se utiliza para el
enfriamiento de los
transformadores.
La cuba (envase) no se llena
completamente de aceite por
la presión que surge al
aumentar el volumen del aceite
por el aumento de
temperatura.
Construcción de un Transformador en Aceite

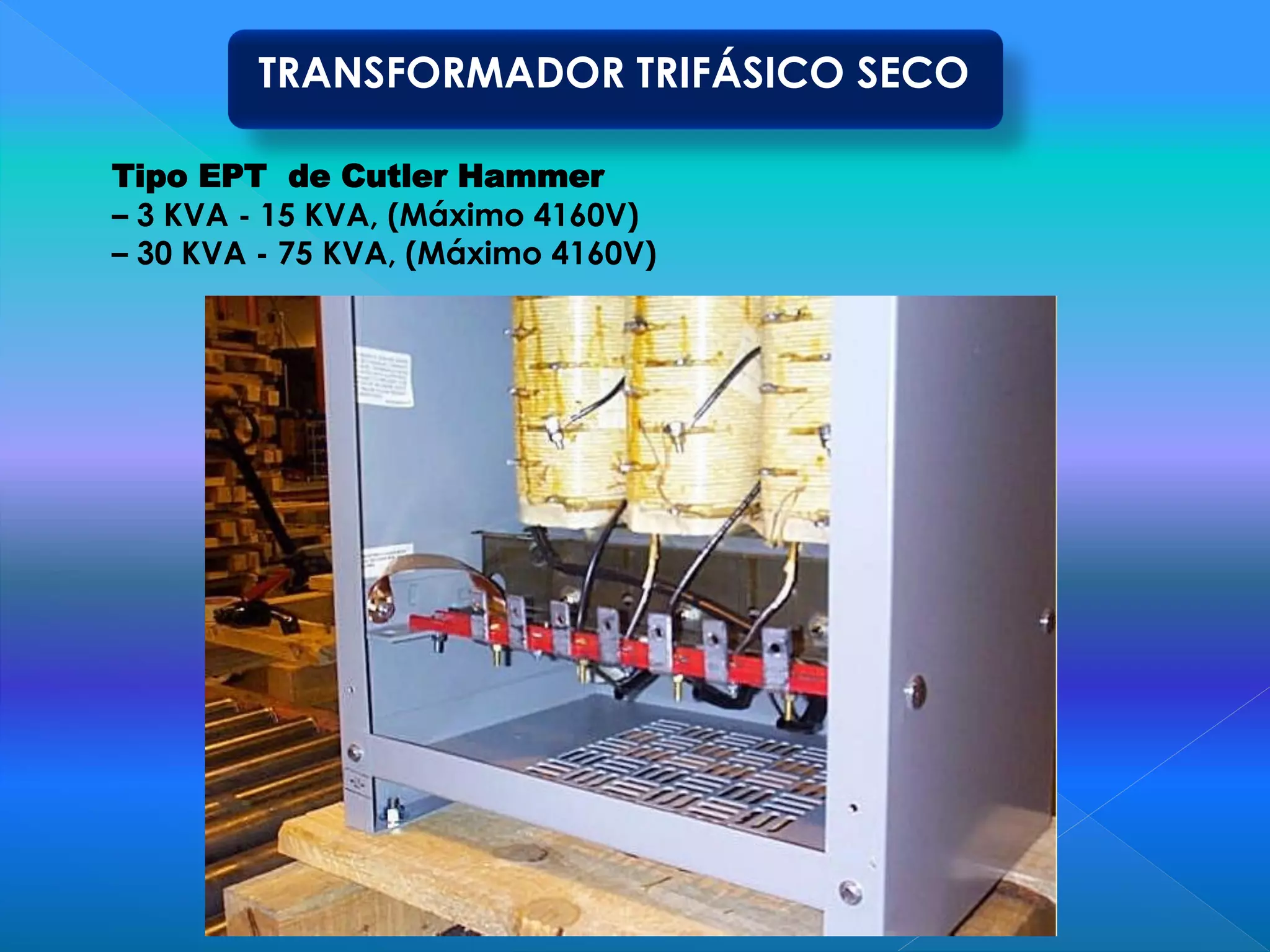

10. Tipo EPT de Cutler Hammer
– 3 KVA - 15 KVA, (Máximo 4160V)
– 30 KVA - 75 KVA, (Máximo 4160V)
TRANSFORMADOR TRIFÁSICO SECO

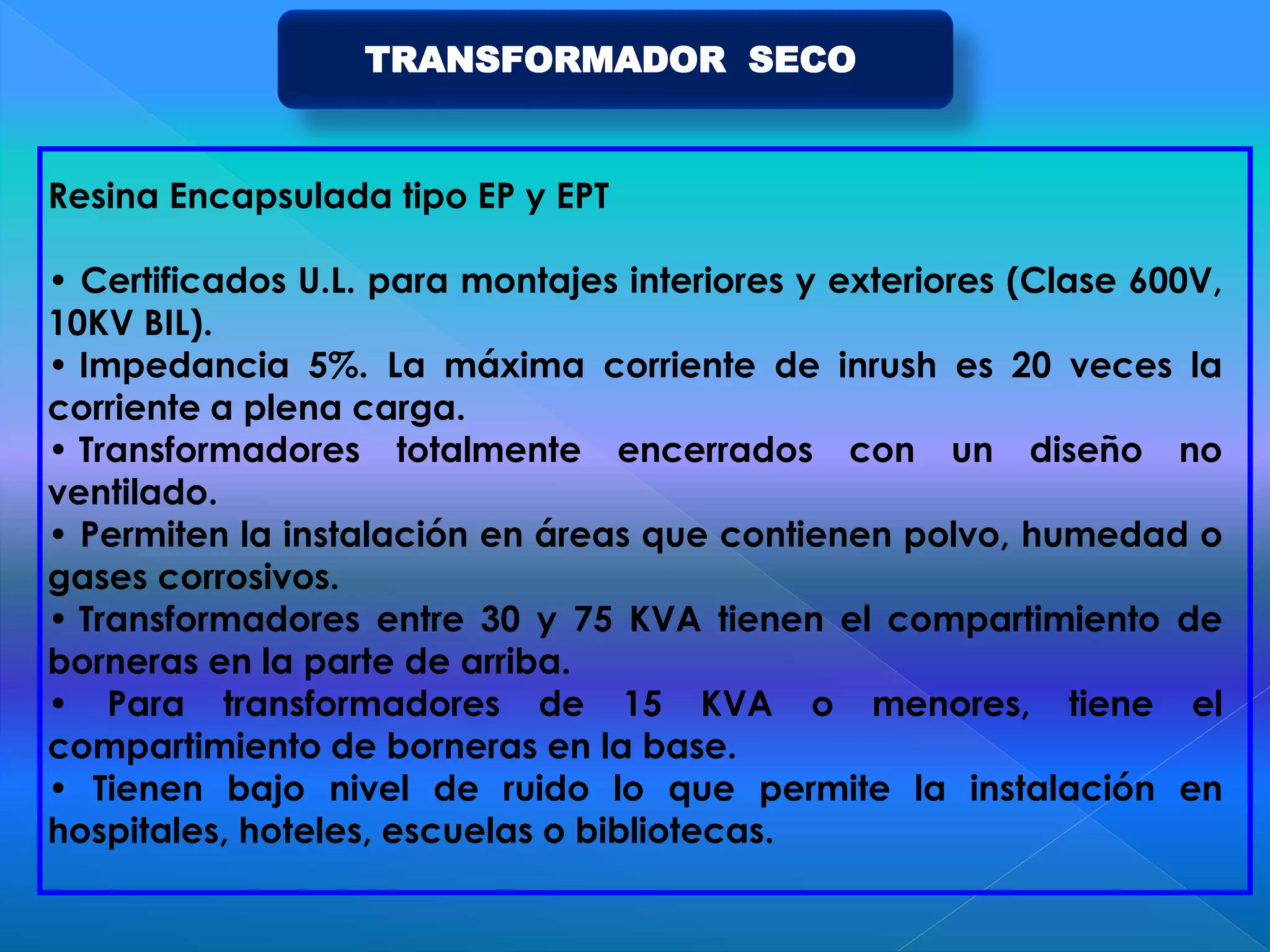

11. Resina Encapsulada tipo EP y EPT
• Certificados U.L. para montajes interiores y exteriores (Clase 600V,
10KV BIL).
• Impedancia 5%. La máxima corriente de inrush es 20 veces la
corriente a plena carga.
• Transformadores totalmente encerrados con un diseño no
ventilado.
• Permiten la instalación en áreas que contienen polvo, humedad o
gases corrosivos.
• Transformadores entre 30 y 75 KVA tienen el compartimiento de
borneras en la parte de arriba.
• Para transformadores de 15 KVA o menores, tiene el
compartimiento de borneras en la base.
• Tienen bajo nivel de ruido lo que permite la instalación en
hospitales, hoteles, escuelas o bibliotecas.
TRANSFORMADOR SECO

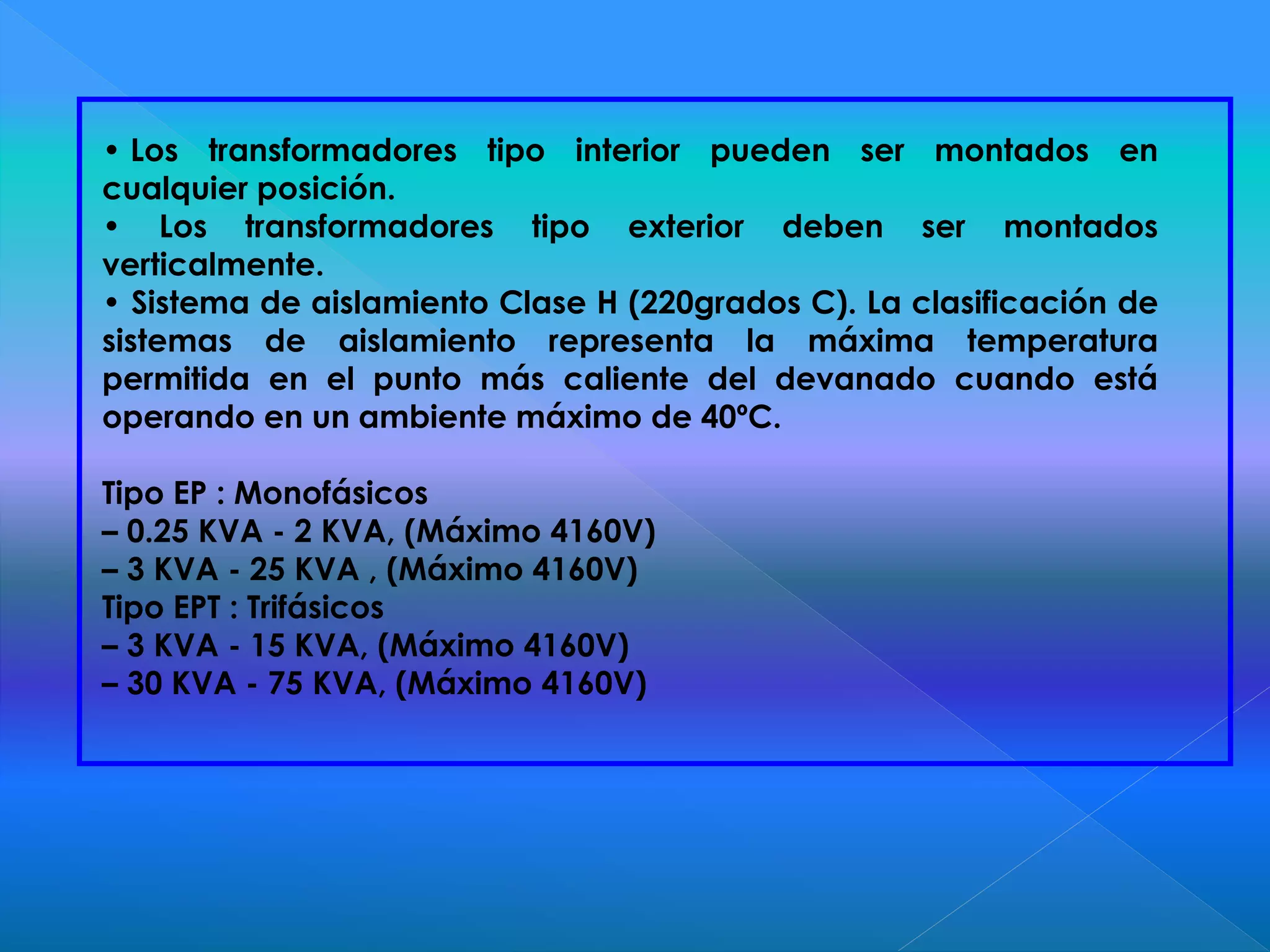

12. • Los transformadores tipo interior pueden ser montados en
cualquier posición.
• Los transformadores tipo exterior deben ser montados
verticalmente.
• Sistema de aislamiento Clase H (220grados C). La clasificación de
sistemas de aislamiento representa la máxima temperatura
permitida en el punto más caliente del devanado cuando está
operando en un ambiente máximo de 40ºC.
Tipo EP : Monofásicos
– 0.25 KVA - 2 KVA, (Máximo 4160V)
– 3 KVA - 25 KVA , (Máximo 4160V)
Tipo EPT : Trifásicos
– 3 KVA - 15 KVA, (Máximo 4160V)
– 30 KVA - 75 KVA, (Máximo 4160V)

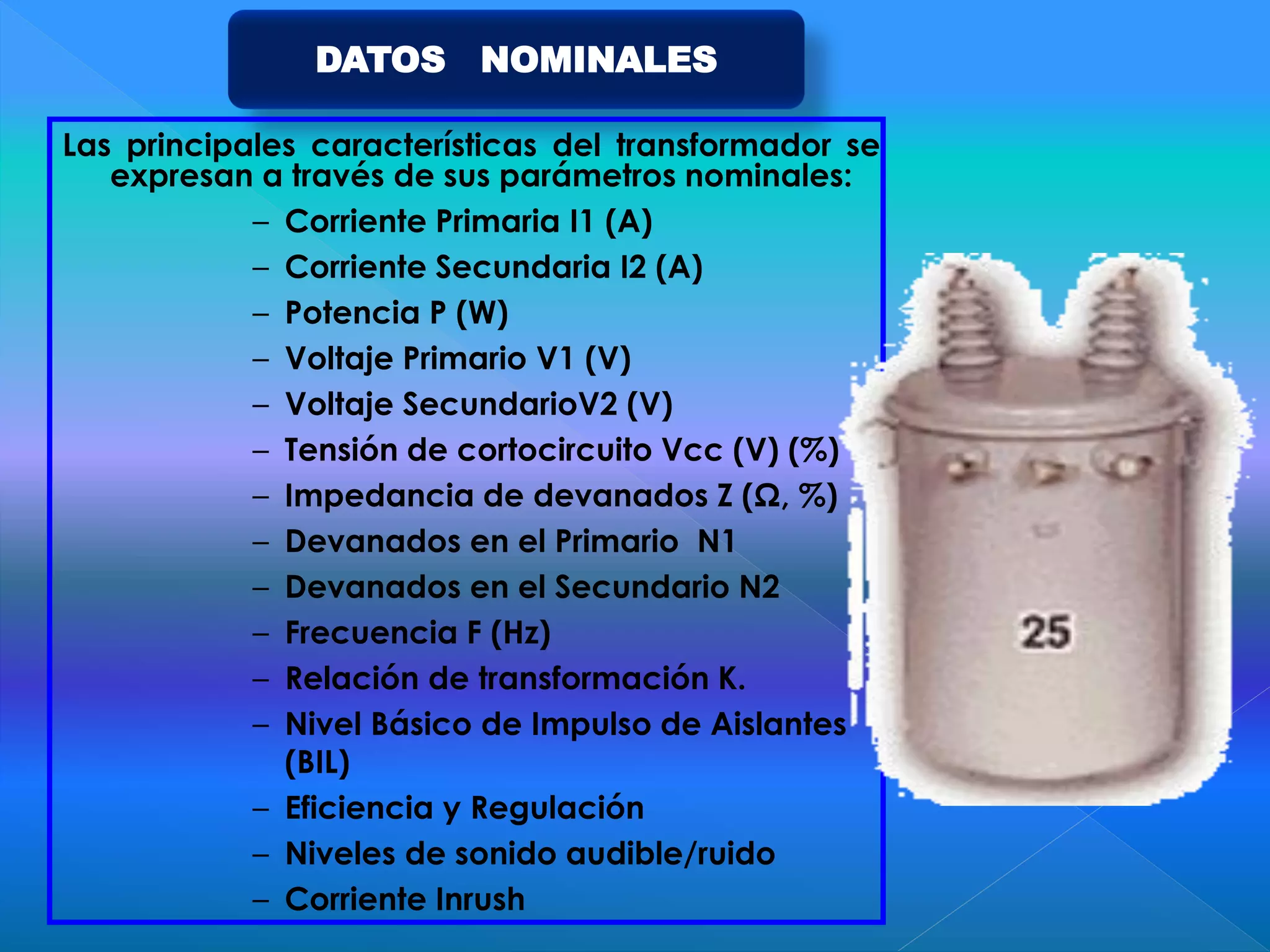

13. Las principales características del transformador se
expresan a través de sus parámetros nominales:
– Corriente Primaria I1 (A)
– Corriente Secundaria I2 (A)
– Potencia P (W)
– Voltaje Primario V1 (V)
– Voltaje SecundarioV2 (V)
– Tensión de cortocircuito Vcc (V) (%)
– Impedancia de devanados Z (Ω, %)
– Devanados en el Primario N1
– Devanados en el Secundario N2
– Frecuencia F (Hz)
– Relación de transformación K.
– Nivel Básico de Impulso de Aislantes
(BIL)
– Eficiencia y Regulación
– Niveles de sonido audible/ruido
– Corriente Inrush
DATOS NOMINALES

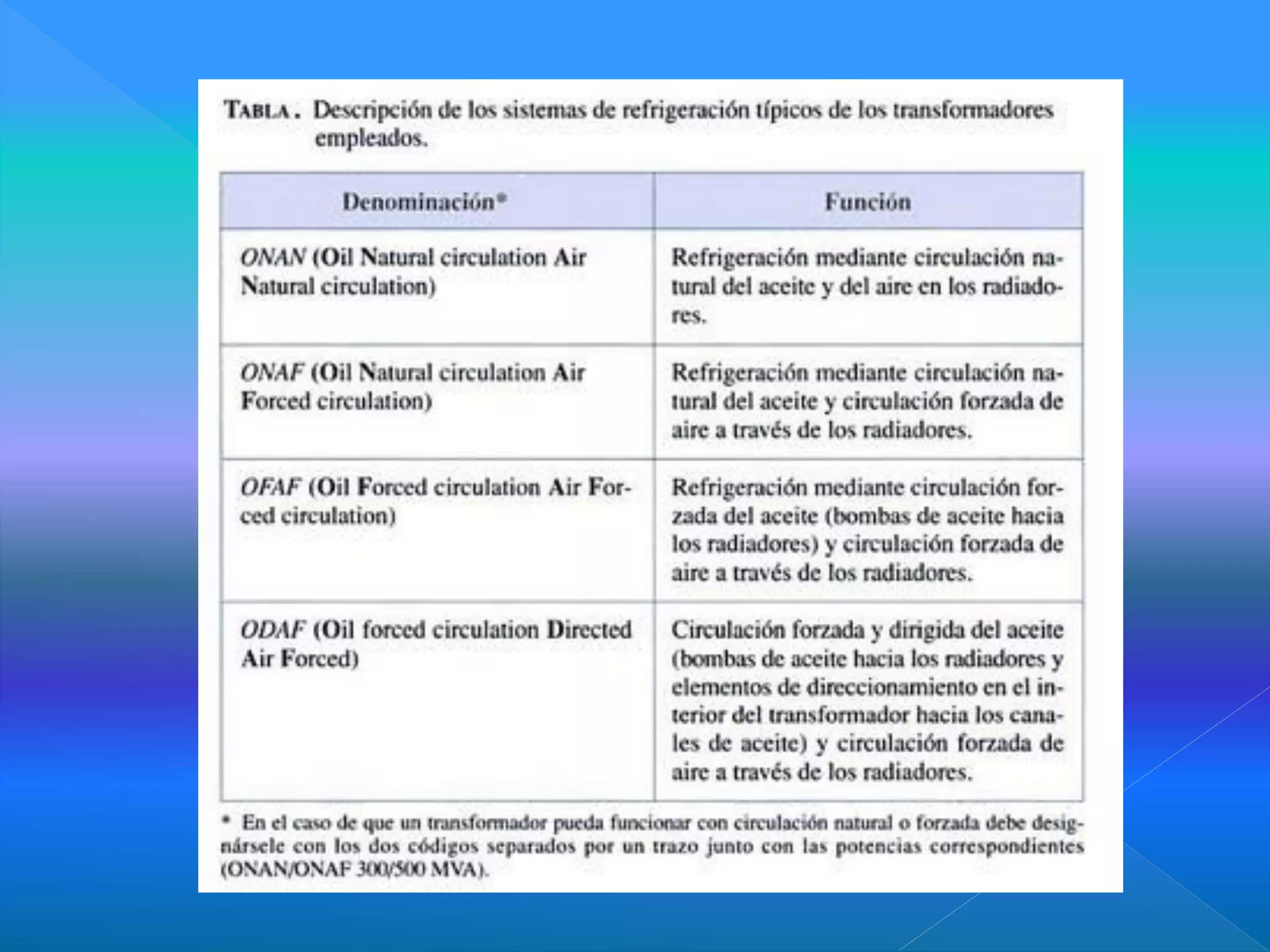

14.

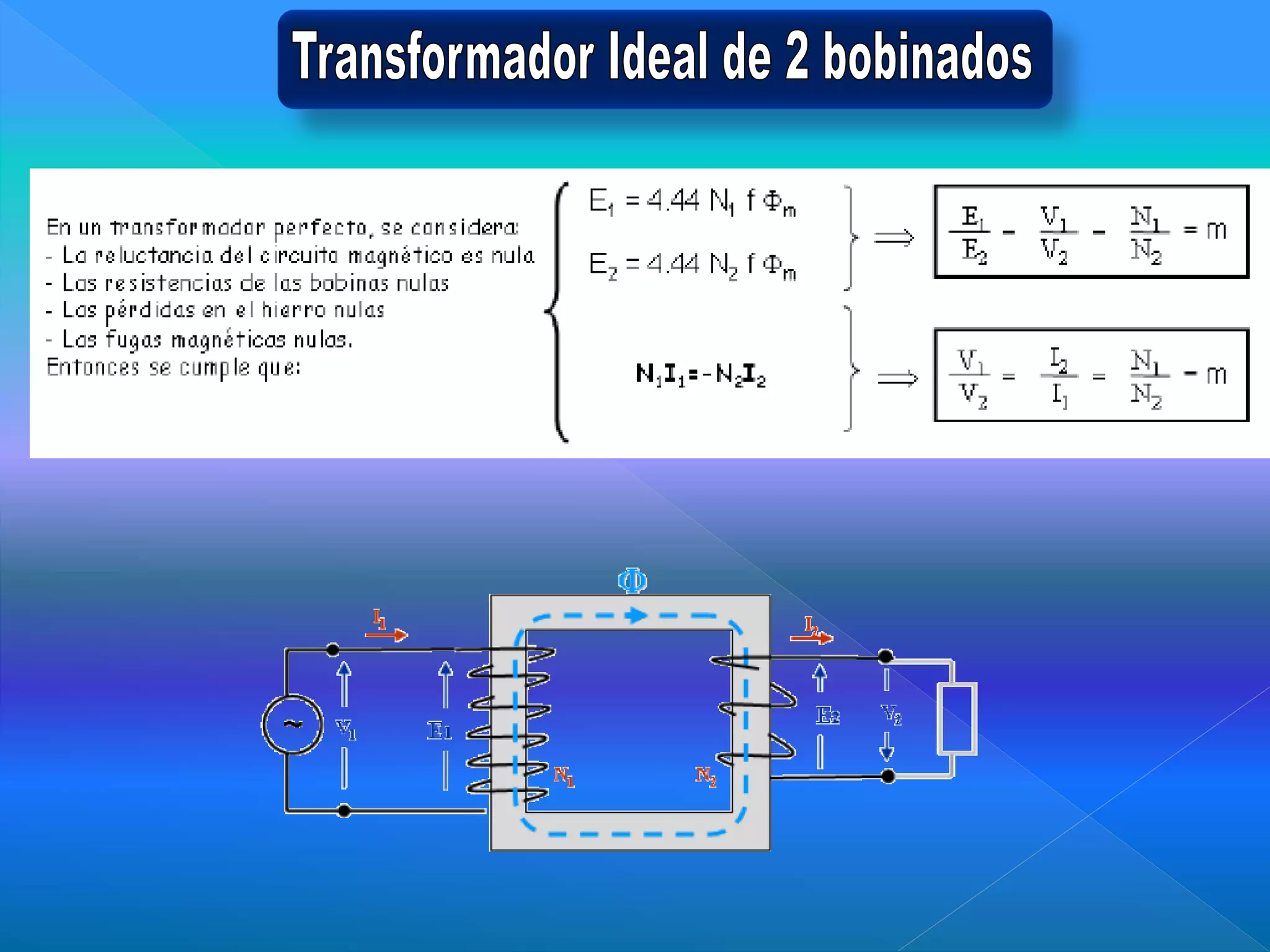

15.

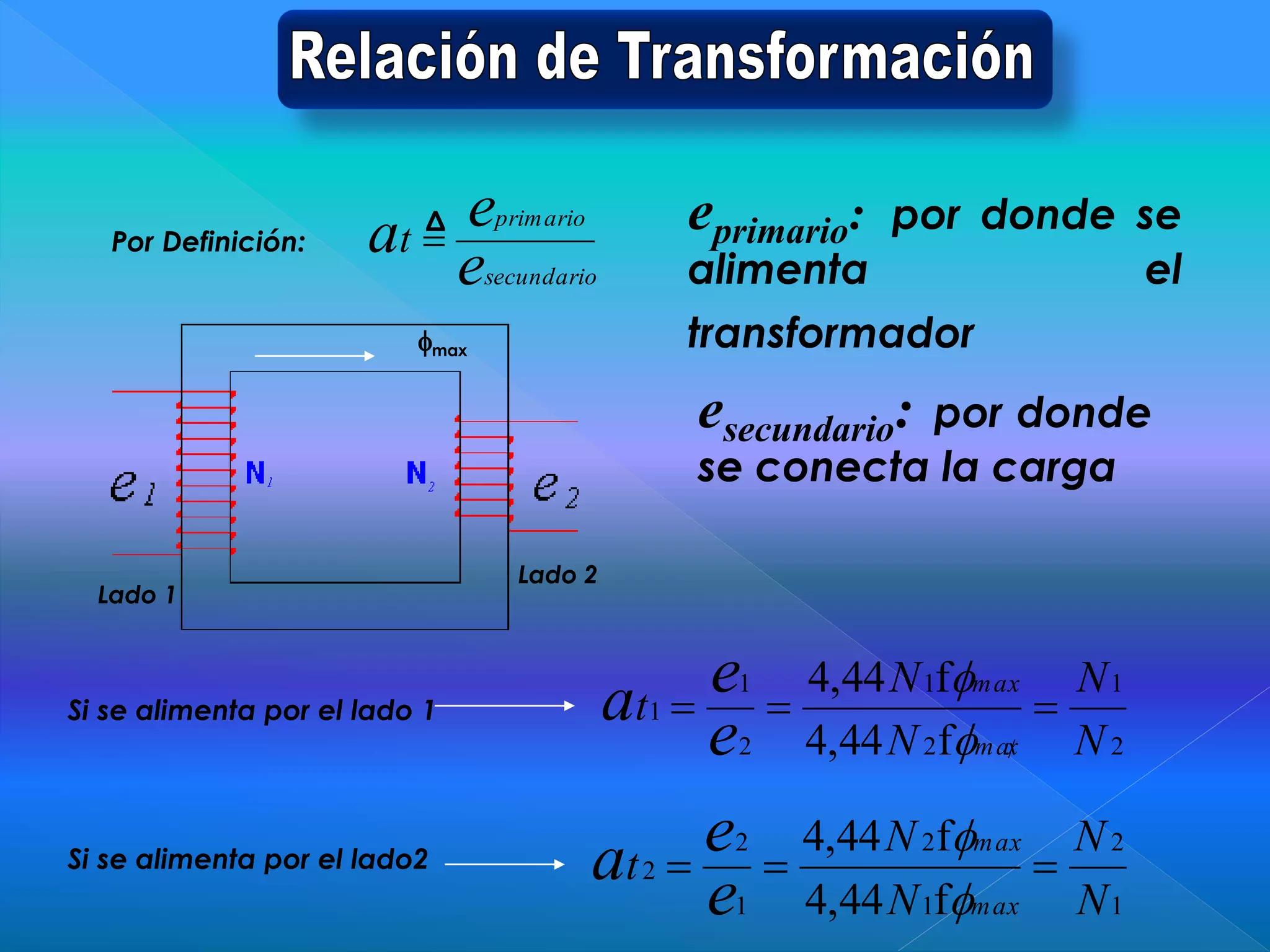

16. eprimario: por donde se
alimenta el
transformador
secundario
primario
e
e
at
Δ
1
2
1
2
1
2
2
f
44
,
4
f
44
,
4
N
N
N
N
t
max
max
e
e
a
Si se alimenta por el lado2
2
1
2
1
2
1
1
f
44
,
4
f
44
,
4
N
N
N
N
t
x
ma
max
e
e
a
Si se alimenta por el lado 1
esecundario: por donde
se conecta la carga
Por Definición:
max
Lado 1
Lado 2

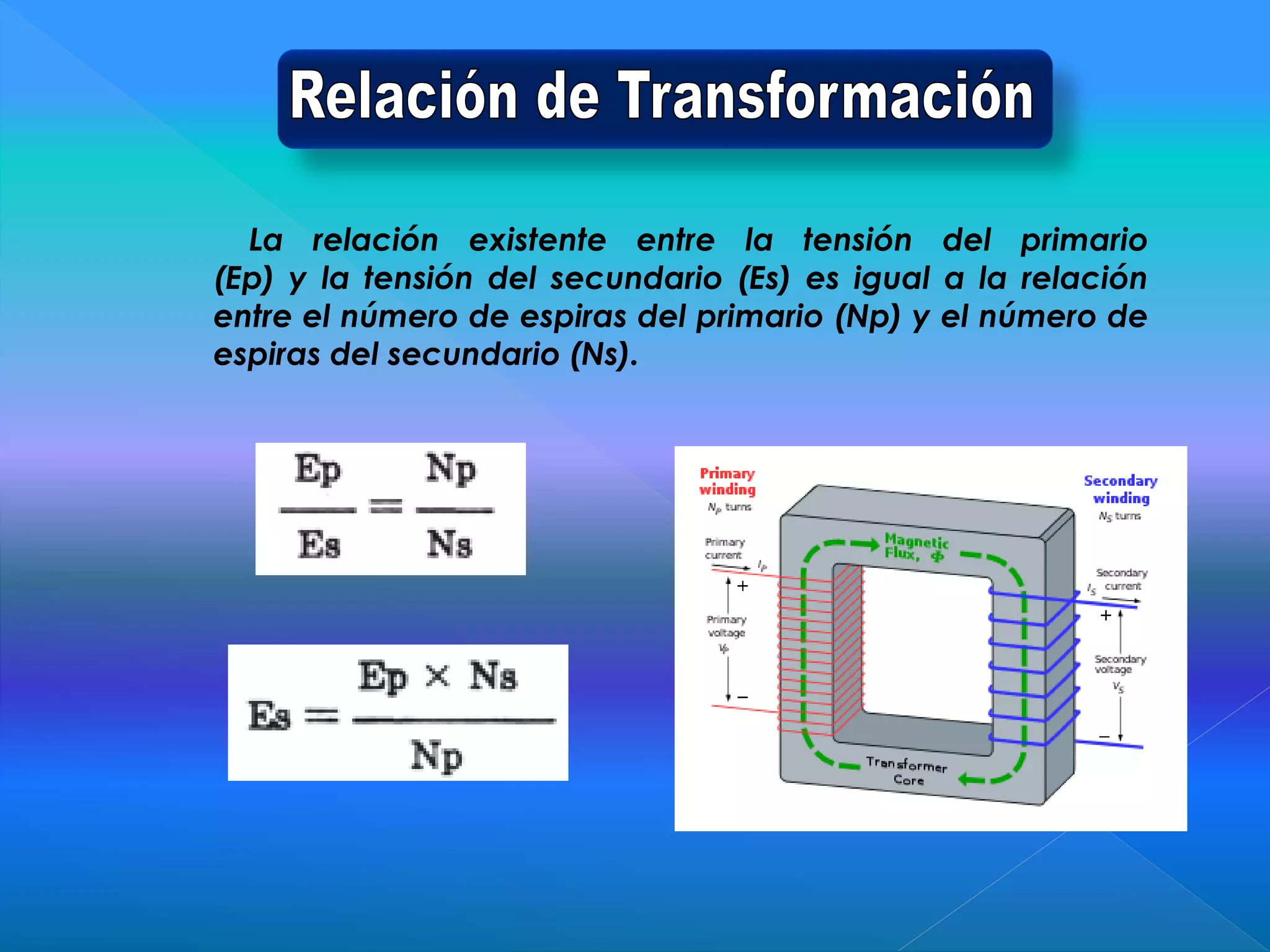

17. La relación existente entre la tensión del primario
(Ep) y la tensión del secundario (Es) es igual a la relación
entre el número de espiras del primario (Np) y el número de
espiras del secundario (Ns).

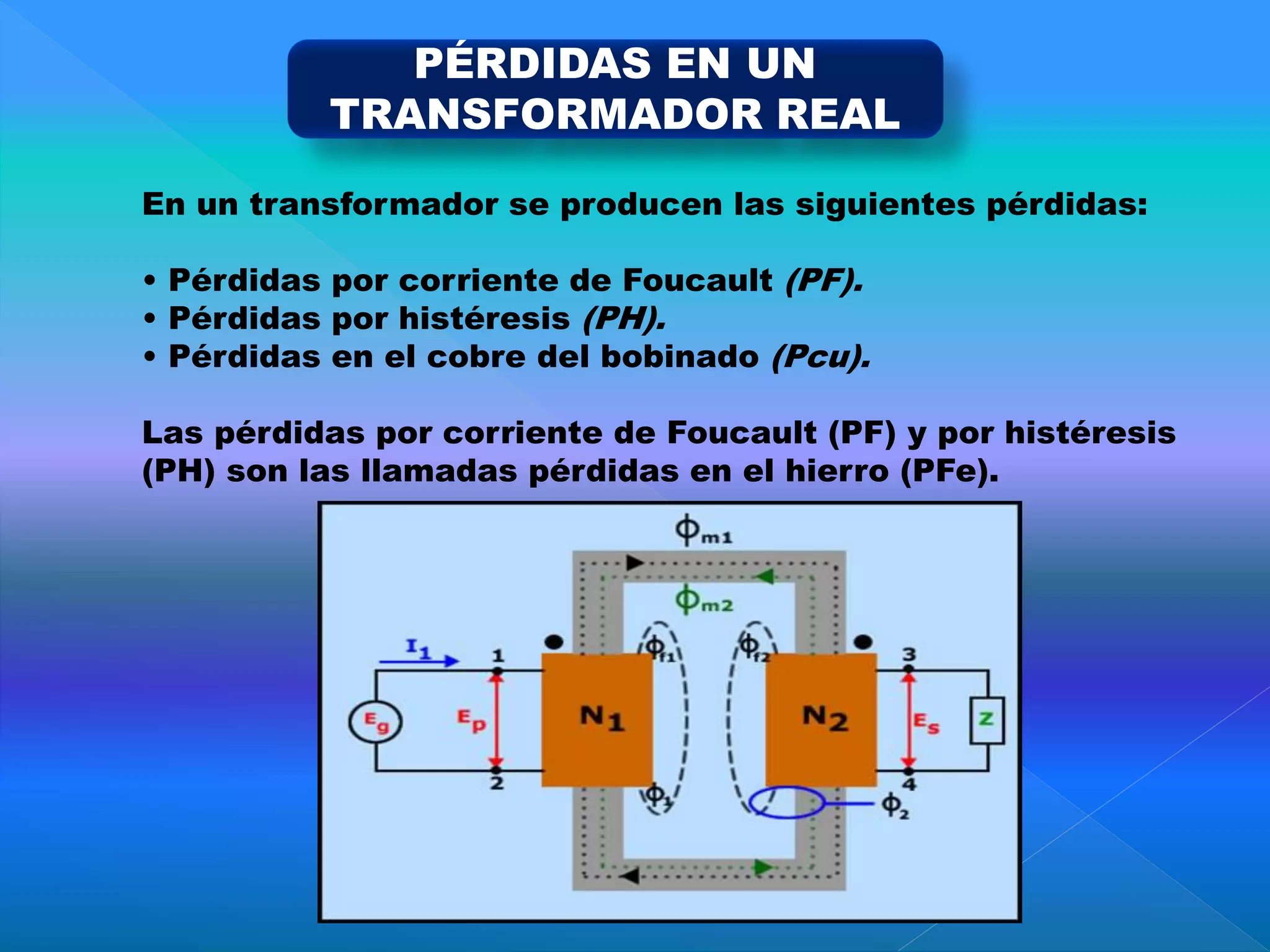

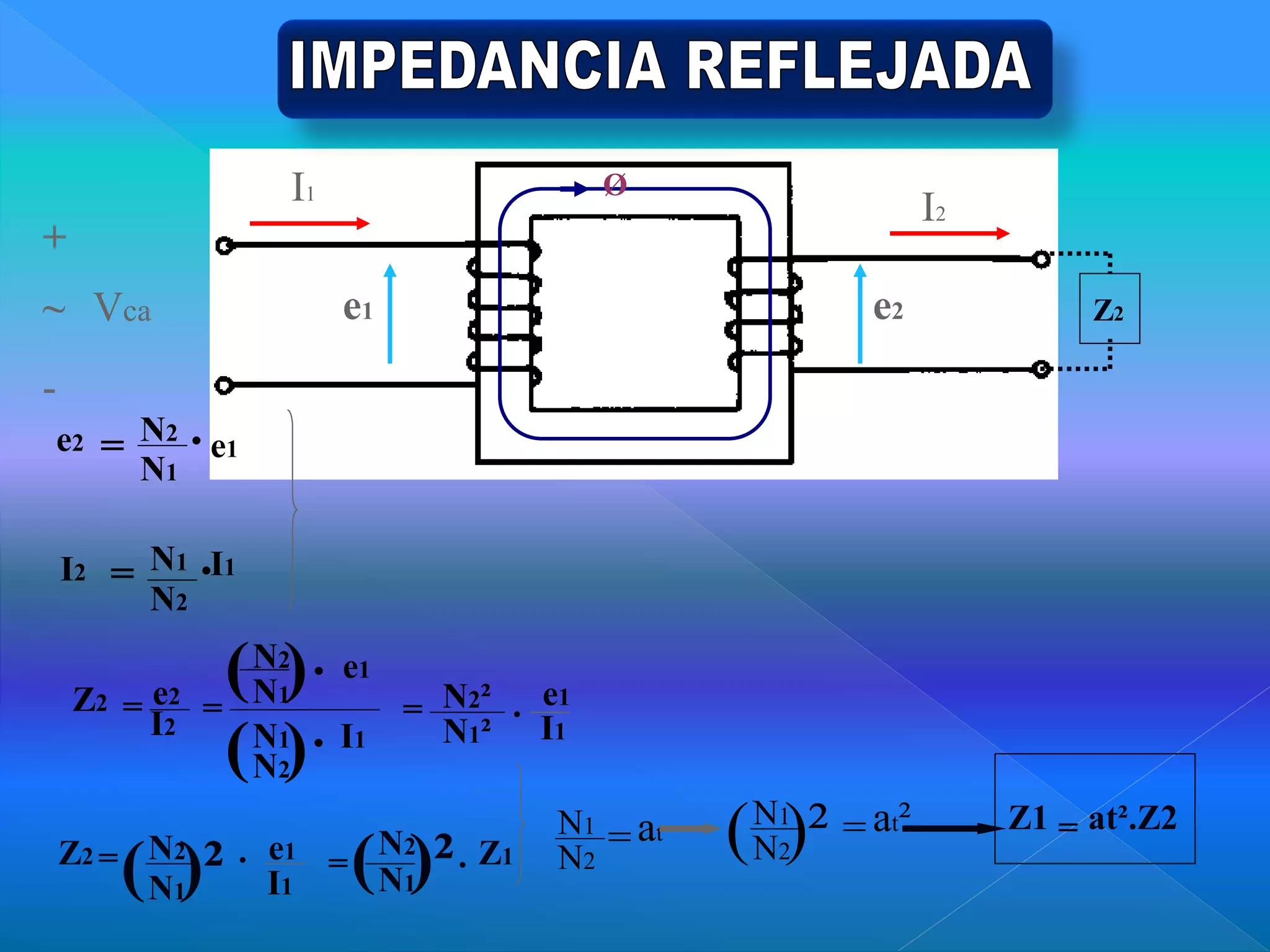

19. PÉRDIDAS EN UN
TRANSFORMADOR REAL

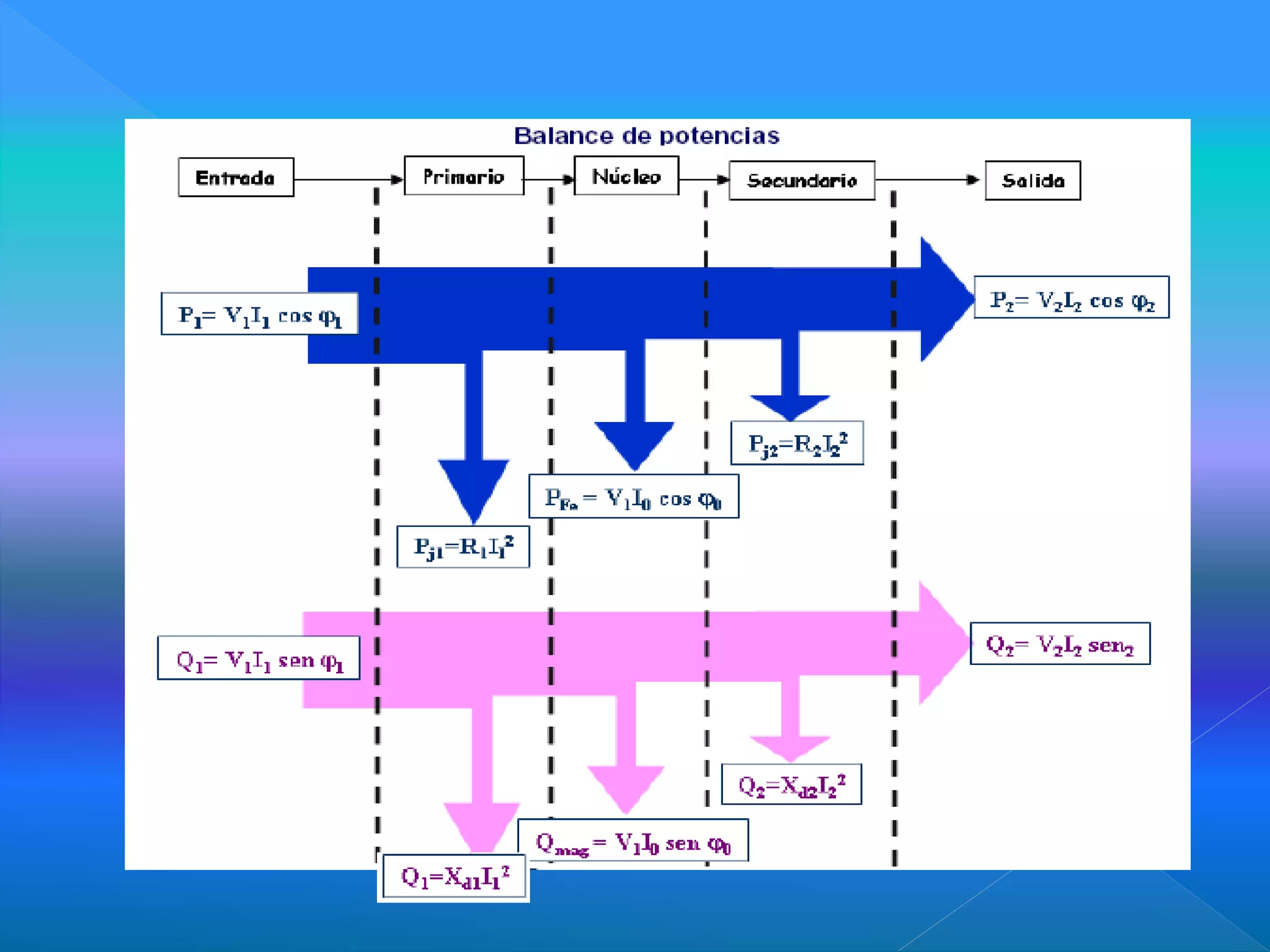

En un transformador se producen las siguientes pérdidas:
• Pérdidas por corriente de Foucault (PF).
• Pérdidas por histéresis (PH).
• Pérdidas en el cobre del bobinado (Pcu).
Las pérdidas por corriente de Foucault (PF) y por histéresis
(PH) son las llamadas pérdidas en el hierro (PFe).

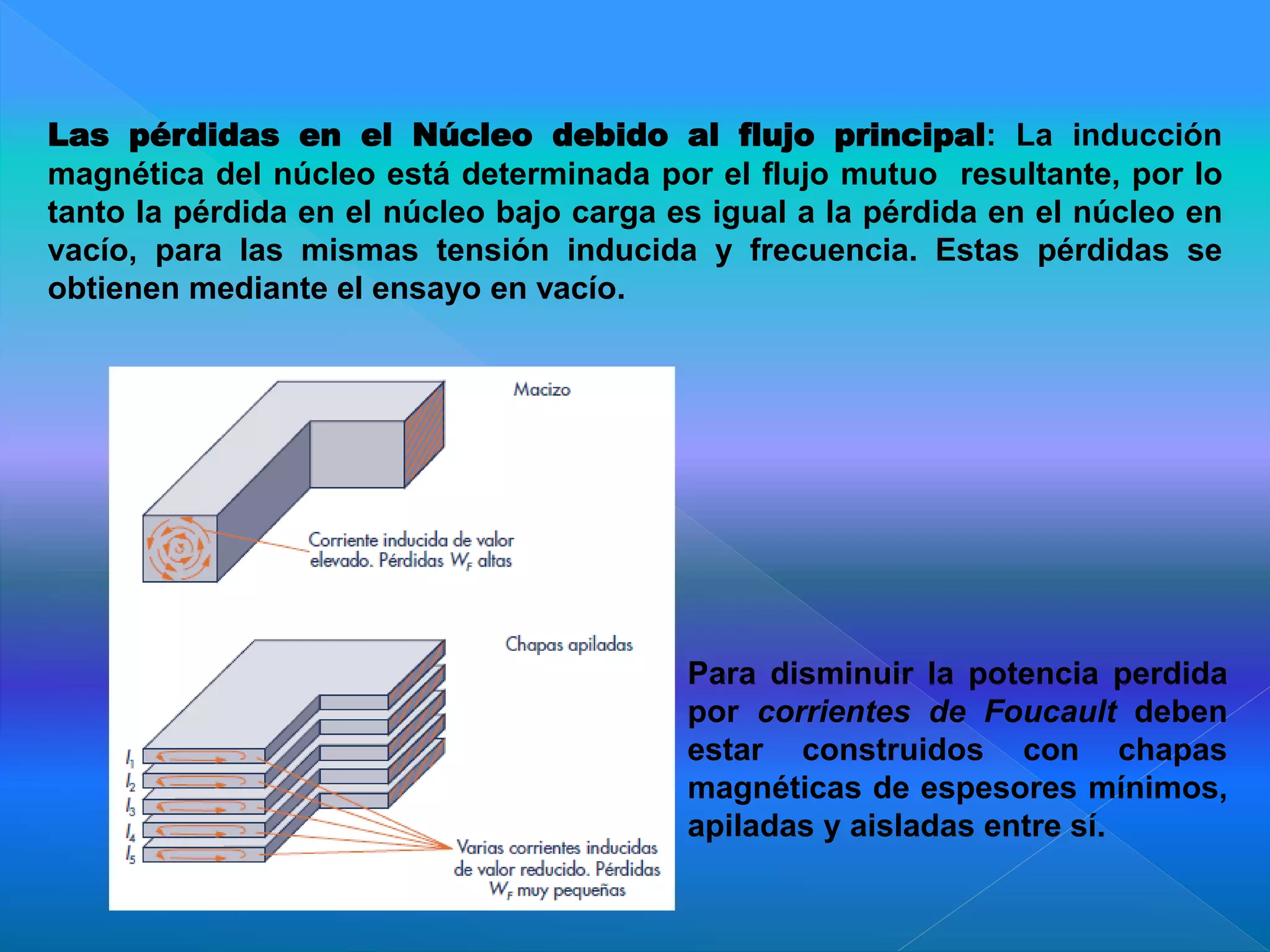

20. Para disminuir la potencia perdida
por corrientes de Foucault deben
estar construidos con chapas
magnéticas de espesores mínimos,
apiladas y aisladas entre sí.
Las pérdidas en el Núcleo debido al flujo principal: La inducción
magnética del núcleo está determinada por el flujo mutuo resultante, por lo
tanto la pérdida en el núcleo bajo carga es igual a la pérdida en el núcleo en
vacío, para las mismas tensión inducida y frecuencia. Estas pérdidas se
obtienen mediante el ensayo en vacío.

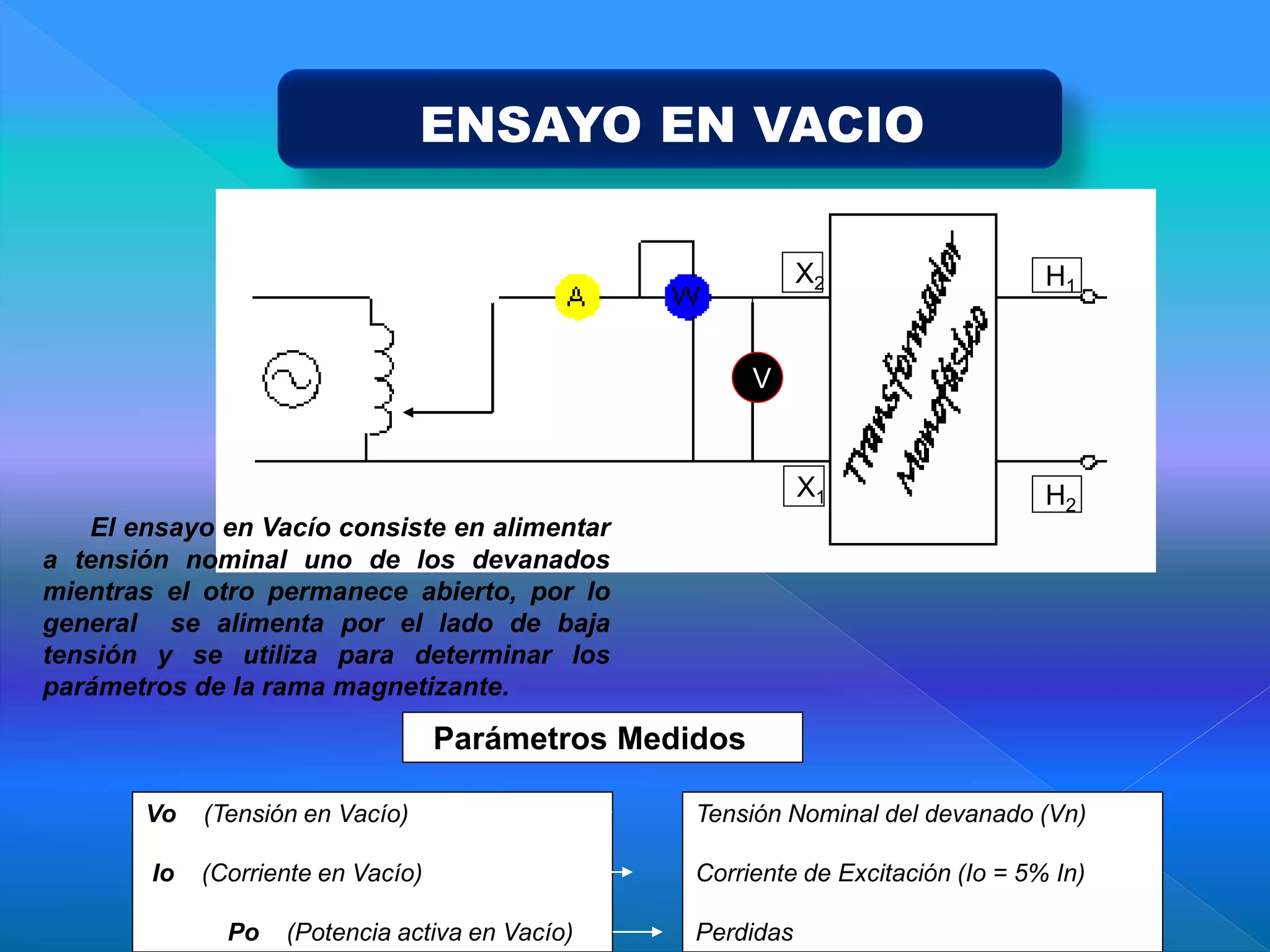

21. ENSAYO EN VACIO
Parámetros Medidos
Vo (Tensión en Vacío)
Io (Corriente en Vacío)
Po (Potencia activa en Vacío)
Tensión Nominal del devanado (Vn)
Corriente de Excitación (Io = 5% In)
Perdidas
V
El ensayo en Vacío consiste en alimentar
a tensión nominal uno de los devanados
mientras el otro permanece abierto, por lo
general se alimenta por el lado de baja
tensión y se utiliza para determinar los
parámetros de la rama magnetizante.
H1
H2
X1
X2

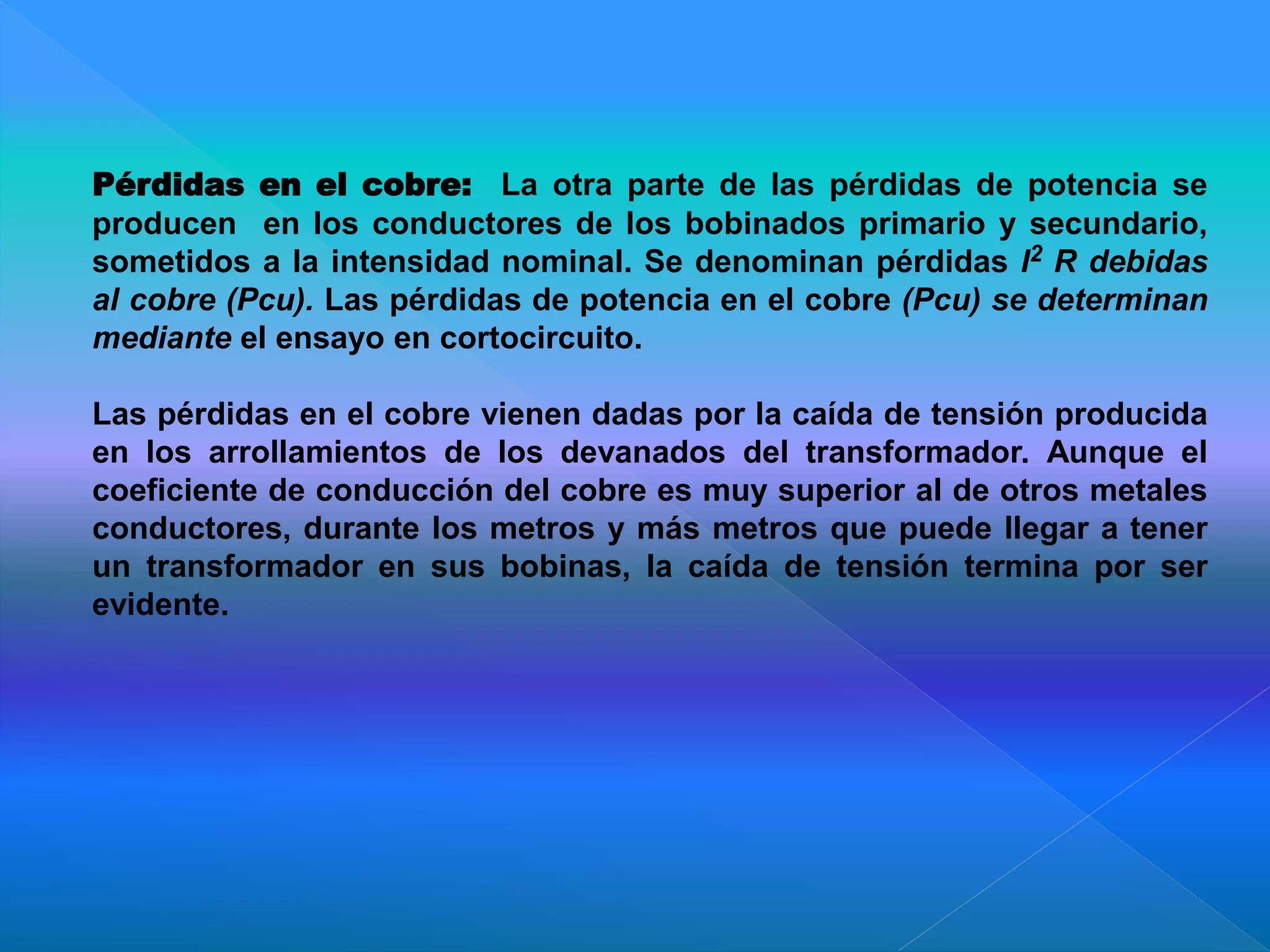

22. Pérdidas en el cobre: La otra parte de las pérdidas de potencia se
producen en los conductores de los bobinados primario y secundario,
sometidos a la intensidad nominal. Se denominan pérdidas I2 R debidas
al cobre (Pcu). Las pérdidas de potencia en el cobre (Pcu) se determinan
mediante el ensayo en cortocircuito.
Las pérdidas en el cobre vienen dadas por la caída de tensión producida
en los arrollamientos de los devanados del transformador. Aunque el
coeficiente de conducción del cobre es muy superior al de otros metales
conductores, durante los metros y más metros que puede llegar a tener
un transformador en sus bobinas, la caída de tensión termina por ser
evidente.

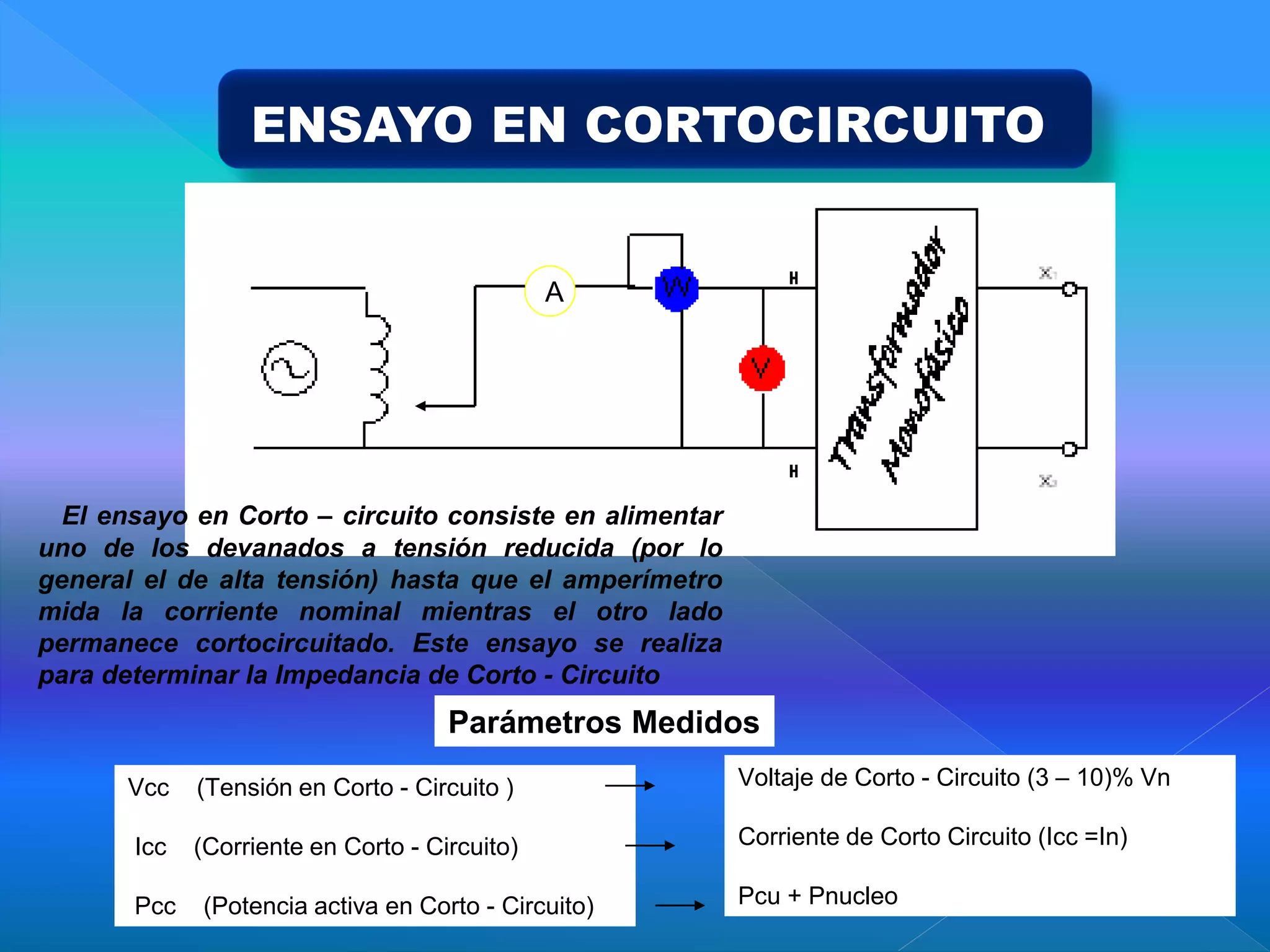

23. ENSAYO EN CORTOCIRCUITO
Parámetros Medidos
Vcc (Tensión en Corto - Circuito )
Icc (Corriente en Corto - Circuito)
Pcc (Potencia activa en Corto - Circuito)
Voltaje de Corto - Circuito (3 – 10)% Vn
Corriente de Corto Circuito (Icc =In)
Pcu + Pnucleo
A
El ensayo en Corto – circuito consiste en alimentar
uno de los devanados a tensión reducida (por lo
general el de alta tensión) hasta que el amperímetro
mida la corriente nominal mientras el otro lado
permanece cortocircuitado. Este ensayo se realiza
para determinar la Impedancia de Corto - Circuito

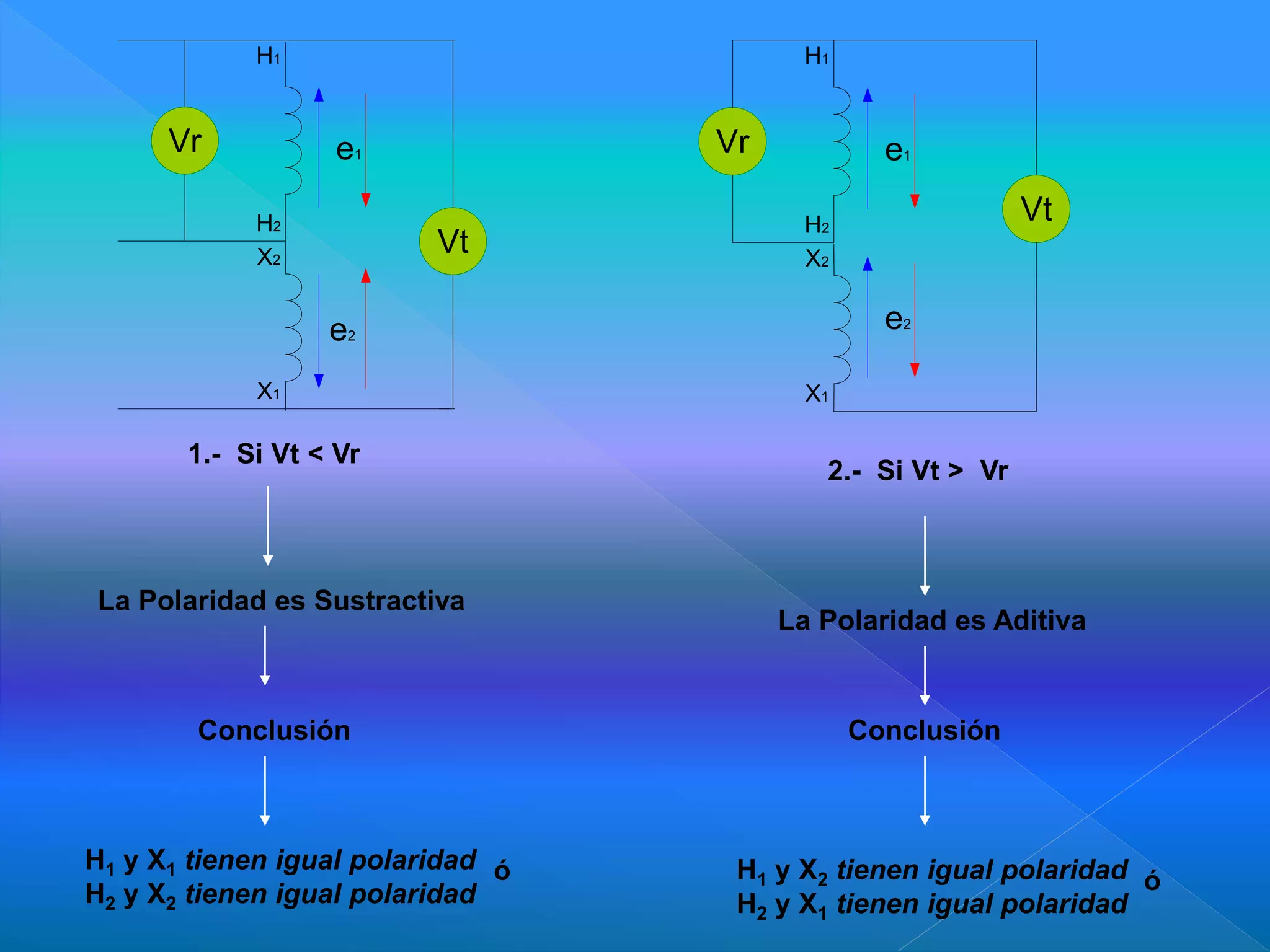

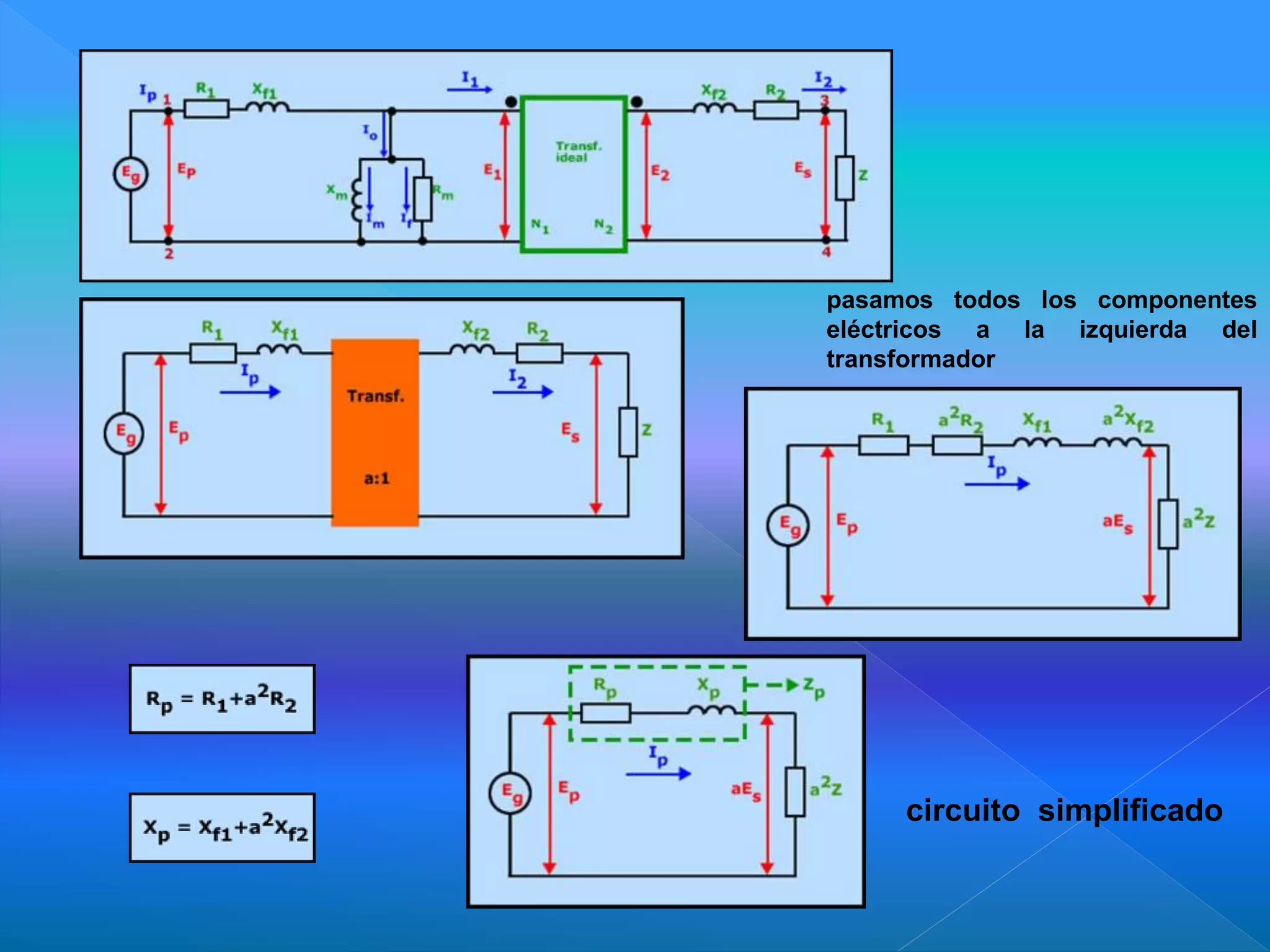

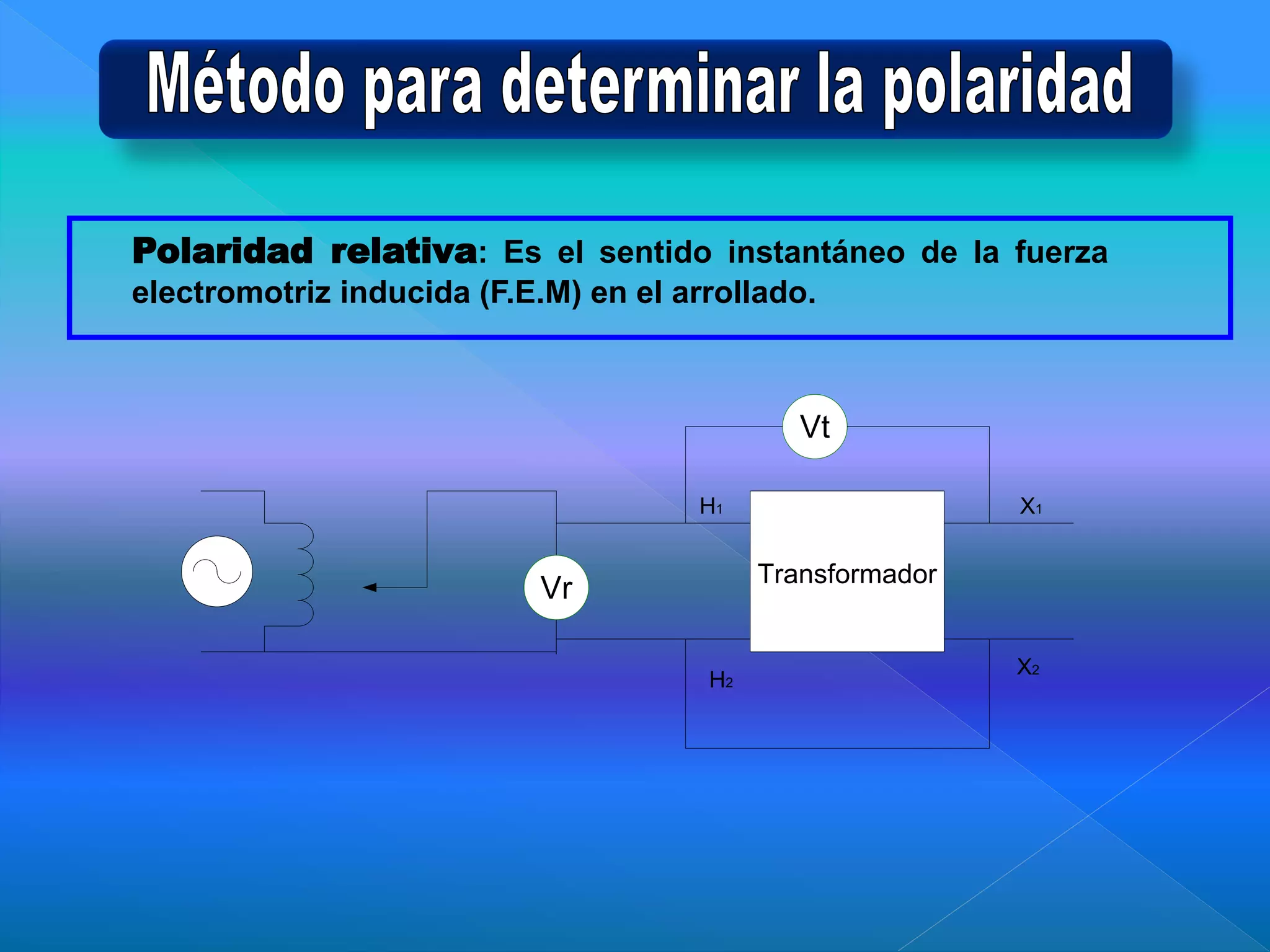

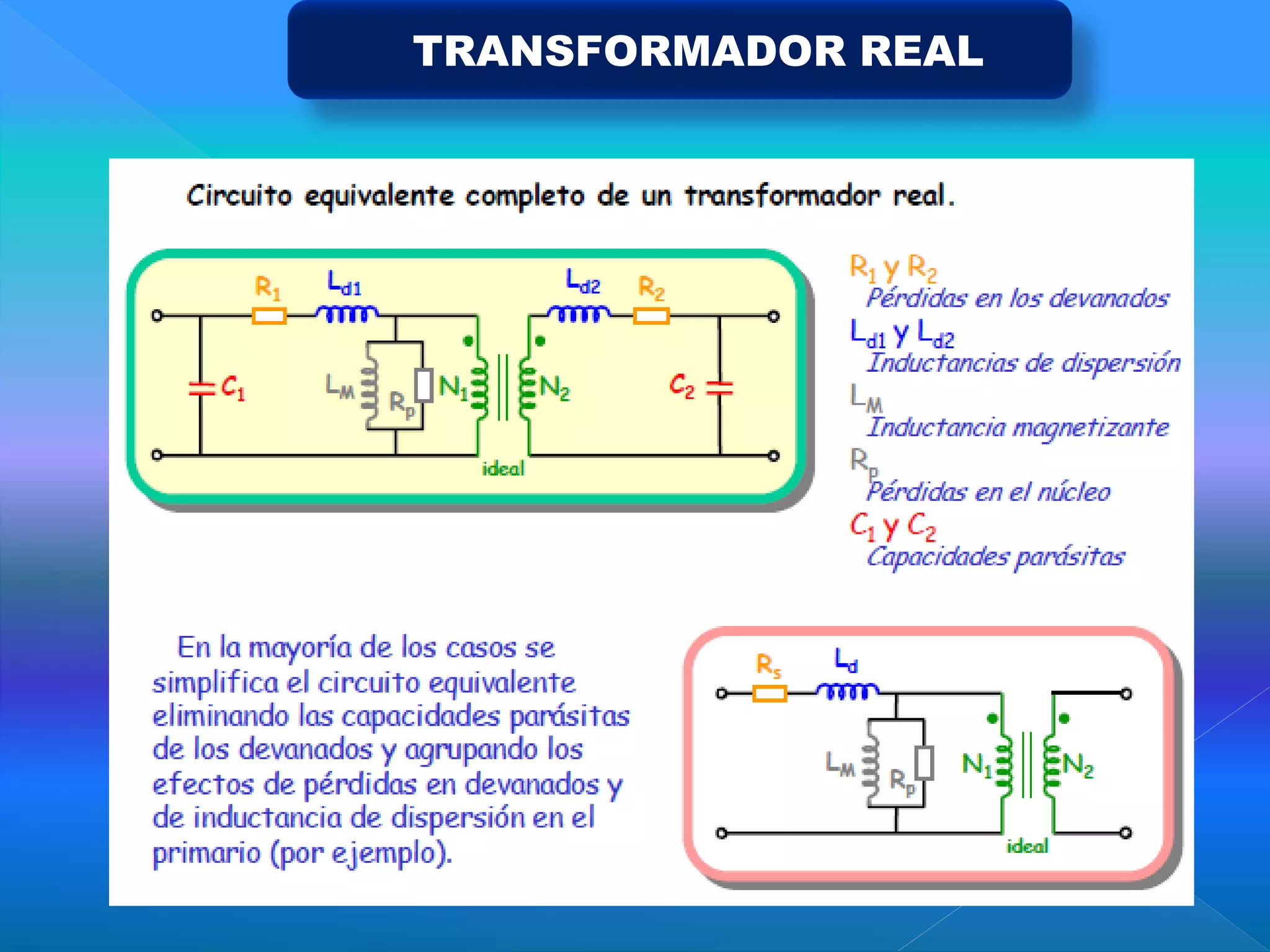

28. 1.- Si Vt < Vr
La Polaridad es Sustractiva
2.- Si Vt > Vr
La Polaridad es Aditiva
Vr
Vt
e1
e2
H1
H2
X2
X1
Vr
Vt
e1
e2
X2
X1
H1
H2
H1 y X1 tienen igual polaridad
H2 y X2 tienen igual polaridad
H1 y X2 tienen igual polaridad
H2 y X1 tienen igual polaridad
Conclusión Conclusión
ó ó
29. REGULACIÓN DE TENSIÓN
Regulación de Tensión: Es la variación que sufre la tensión secundaria, desde
su condición en vacío hasta su condición en carga, manteniendo la tensión de
alimentación y Frecuencia constante. La regulación oscila entre 3 a 6%
R=
%
V2o
V2c
V2c
X 100
Ic
I2
e2
I1
e1
Im
Io
I1 + Io
V1
V2

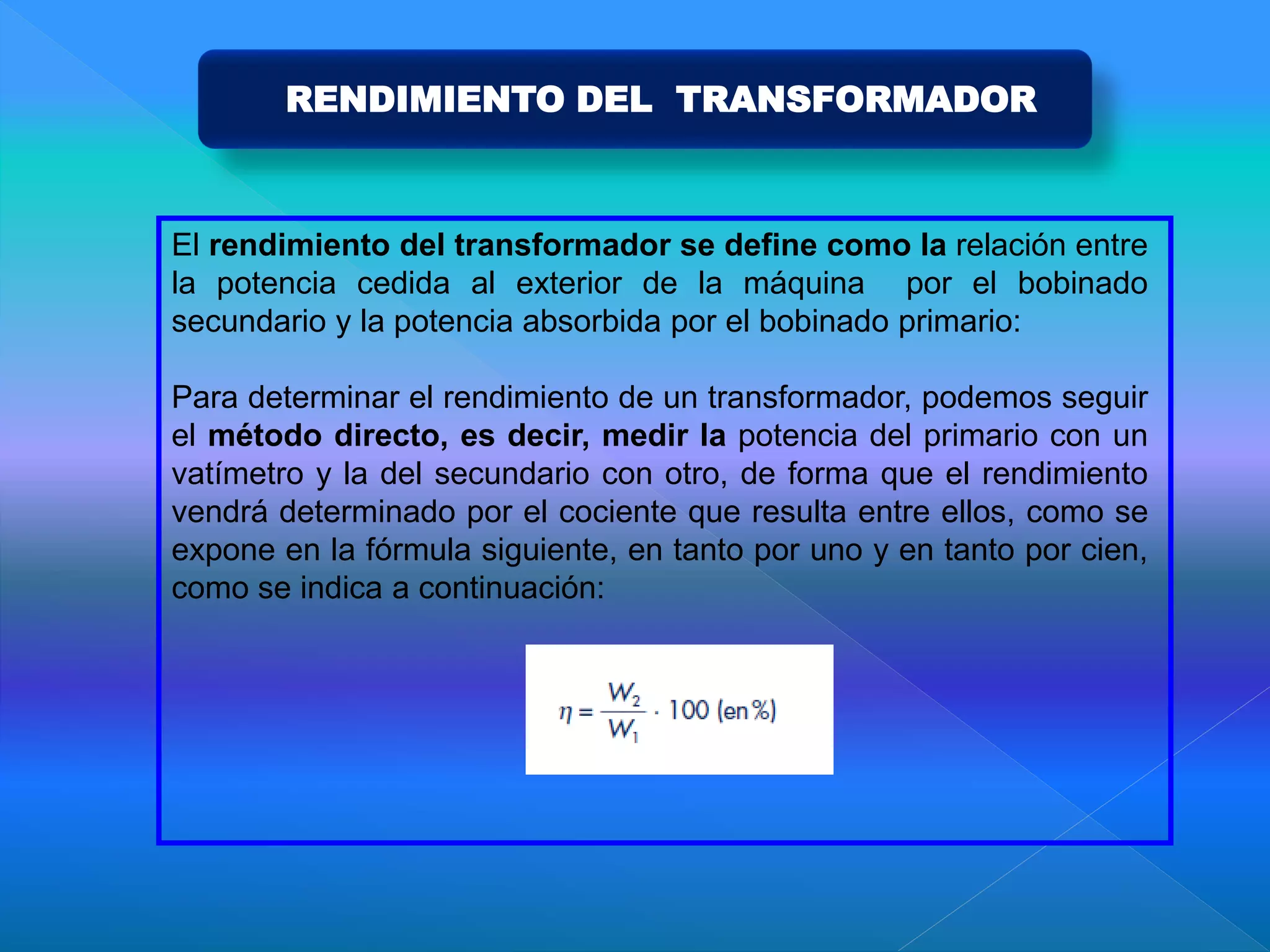

30. El rendimiento del transformador se define como la relación entre
la potencia cedida al exterior de la máquina por el bobinado
secundario y la potencia absorbida por el bobinado primario:
Para determinar el rendimiento de un transformador, podemos seguir
el método directo, es decir, medir la potencia del primario con un
vatímetro y la del secundario con otro, de forma que el rendimiento
vendrá determinado por el cociente que resulta entre ellos, como se
expone en la fórmula siguiente, en tanto por uno y en tanto por cien,
como se indica a continuación:
RENDIMIENTO DEL TRANSFORMADOR

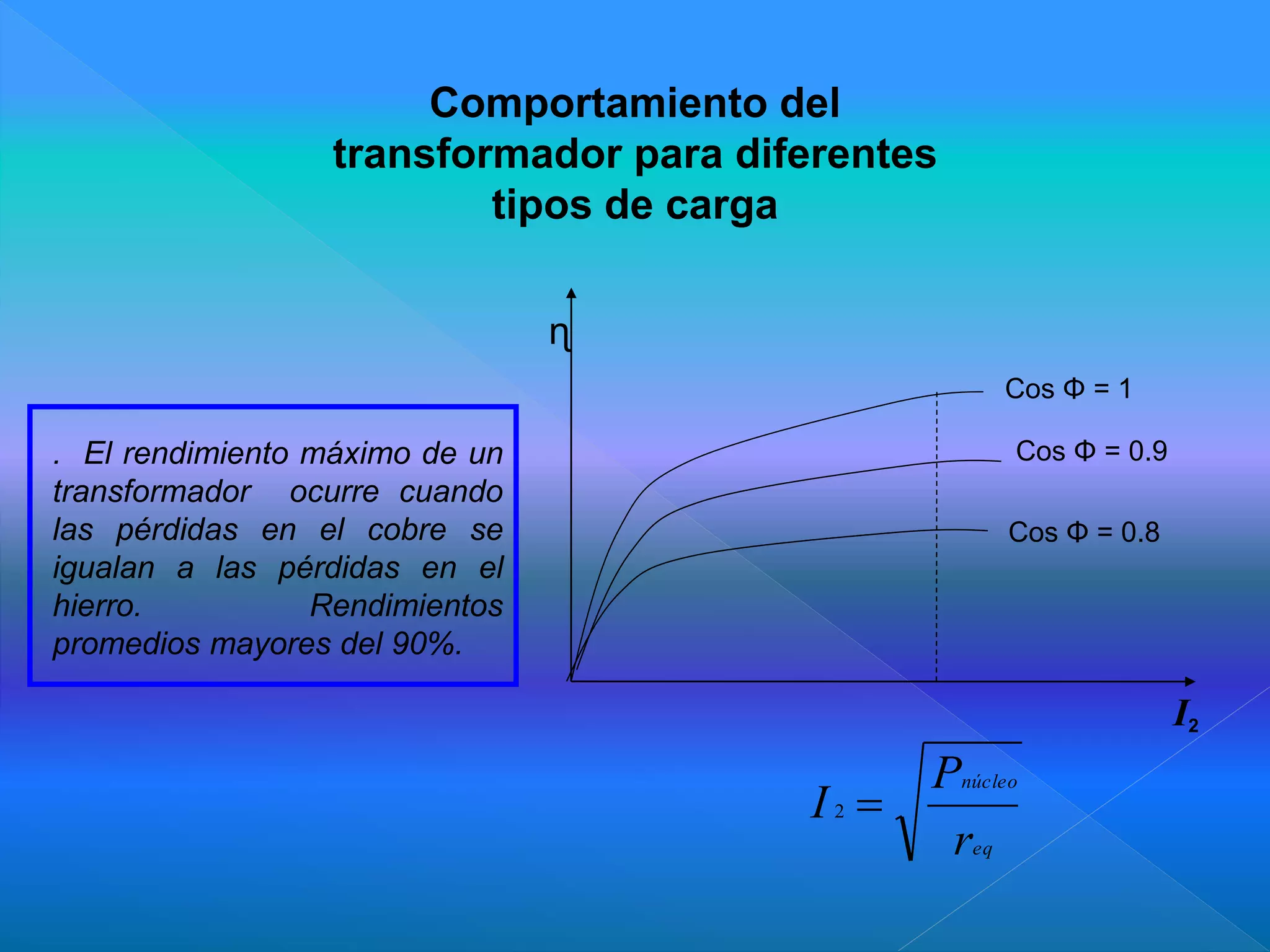

31. Comportamiento del
transformador para diferentes
tipos de carga
Cos Φ = 1
Cos Φ = 0.9
Cos Φ = 0.8
ɳ
I2
eq
núcleo
r
P
I
2
. El rendimiento máximo de un
transformador ocurre cuando
las pérdidas en el cobre se
igualan a las pérdidas en el
hierro. Rendimientos
promedios mayores del 90%.

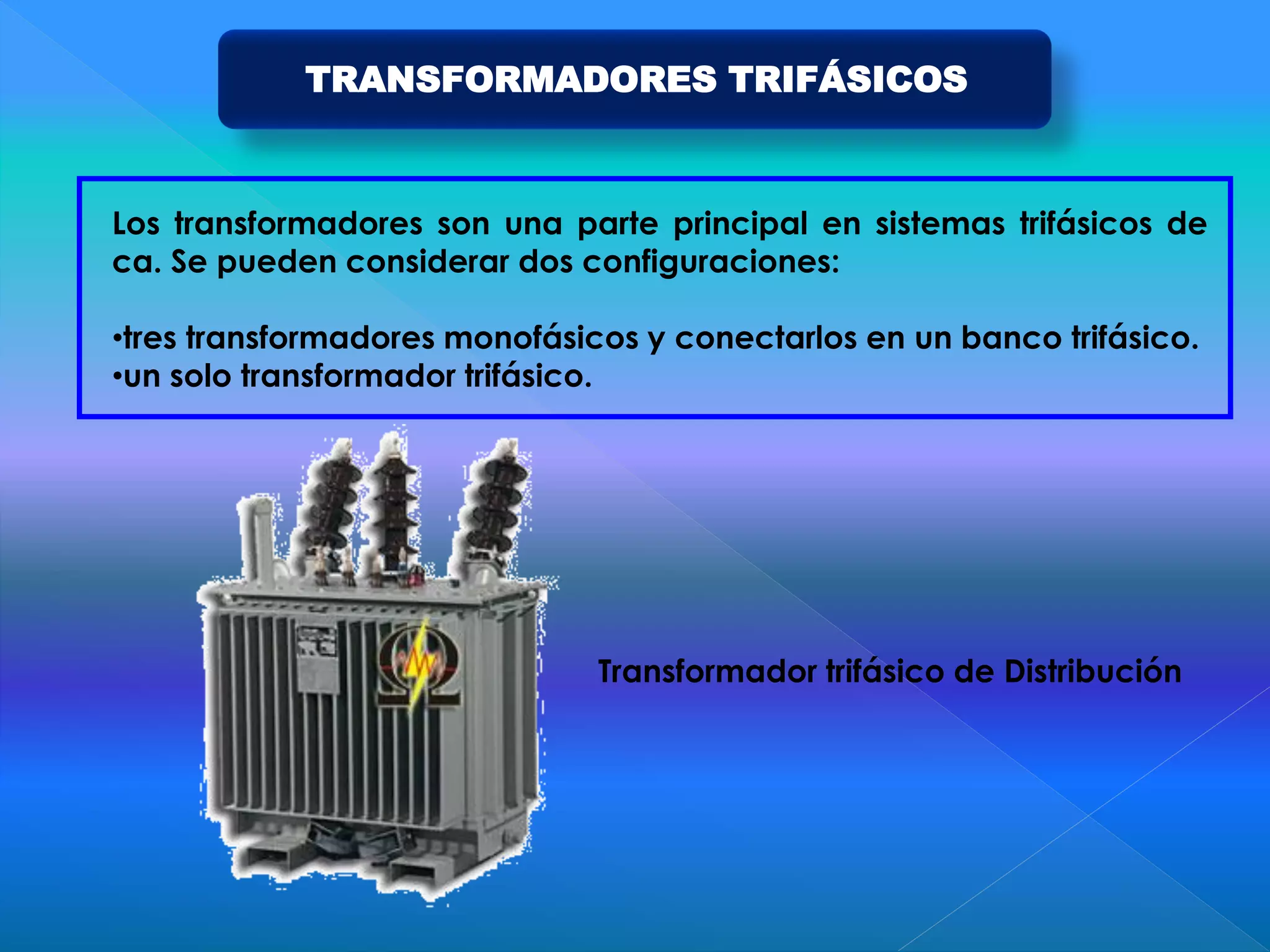

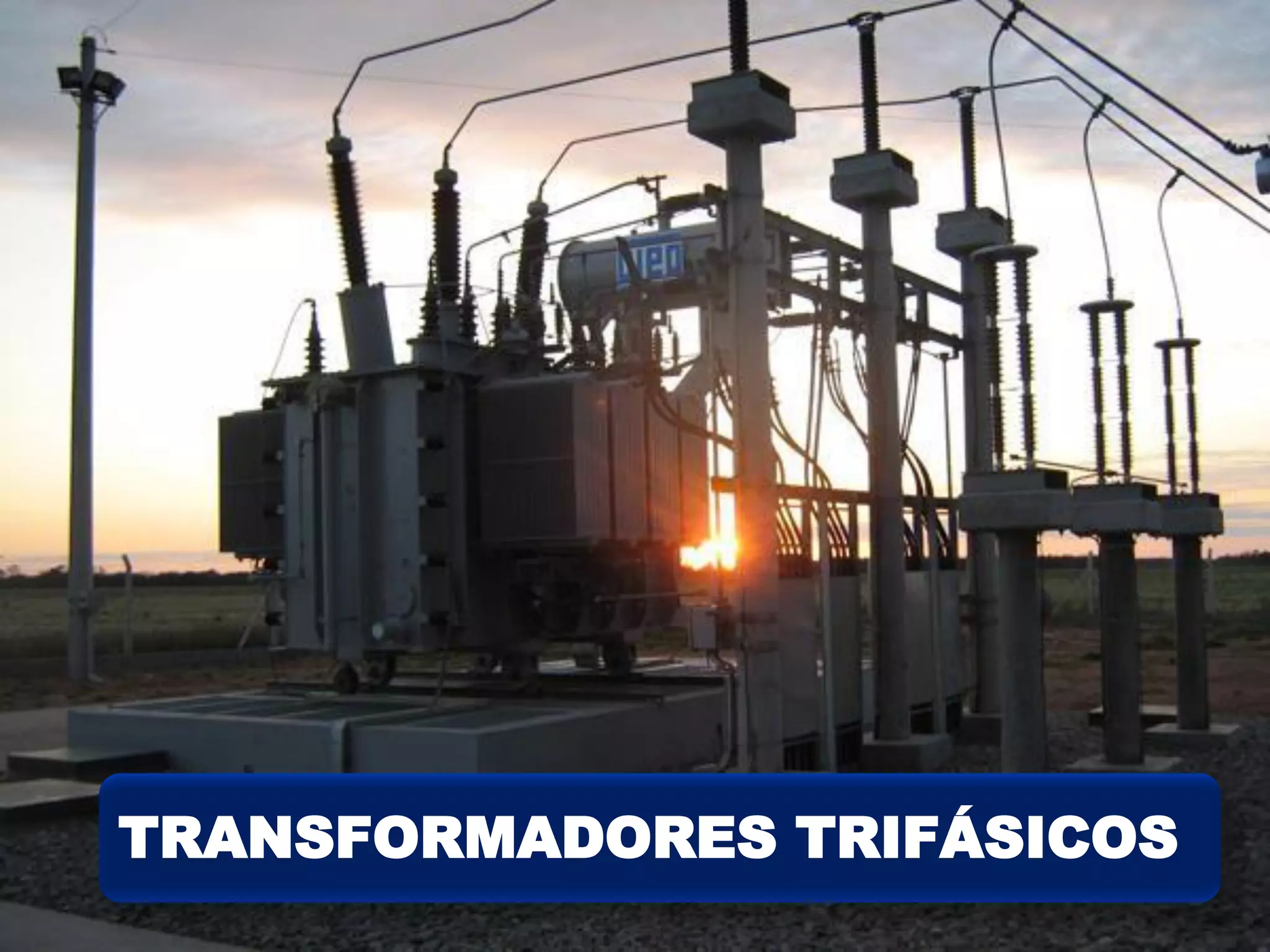

33. TRANSFORMADORES TRIFÁSICOS
Los transformadores son una parte principal en sistemas trifásicos de
ca. Se pueden considerar dos configuraciones:

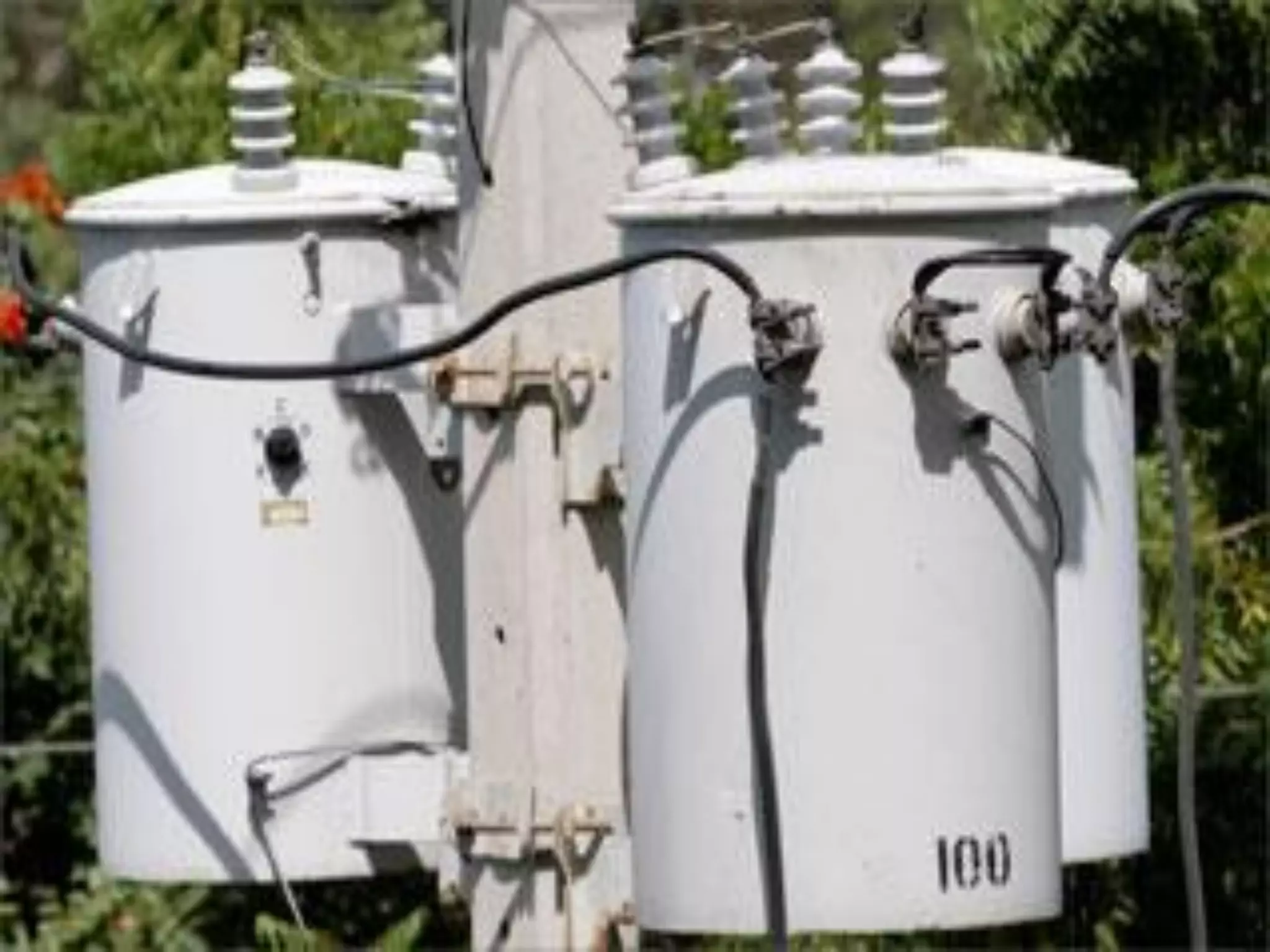

•tres transformadores monofásicos y conectarlos en un banco trifásico.
•un solo transformador trifásico.
Transformador trifásico de Distribución

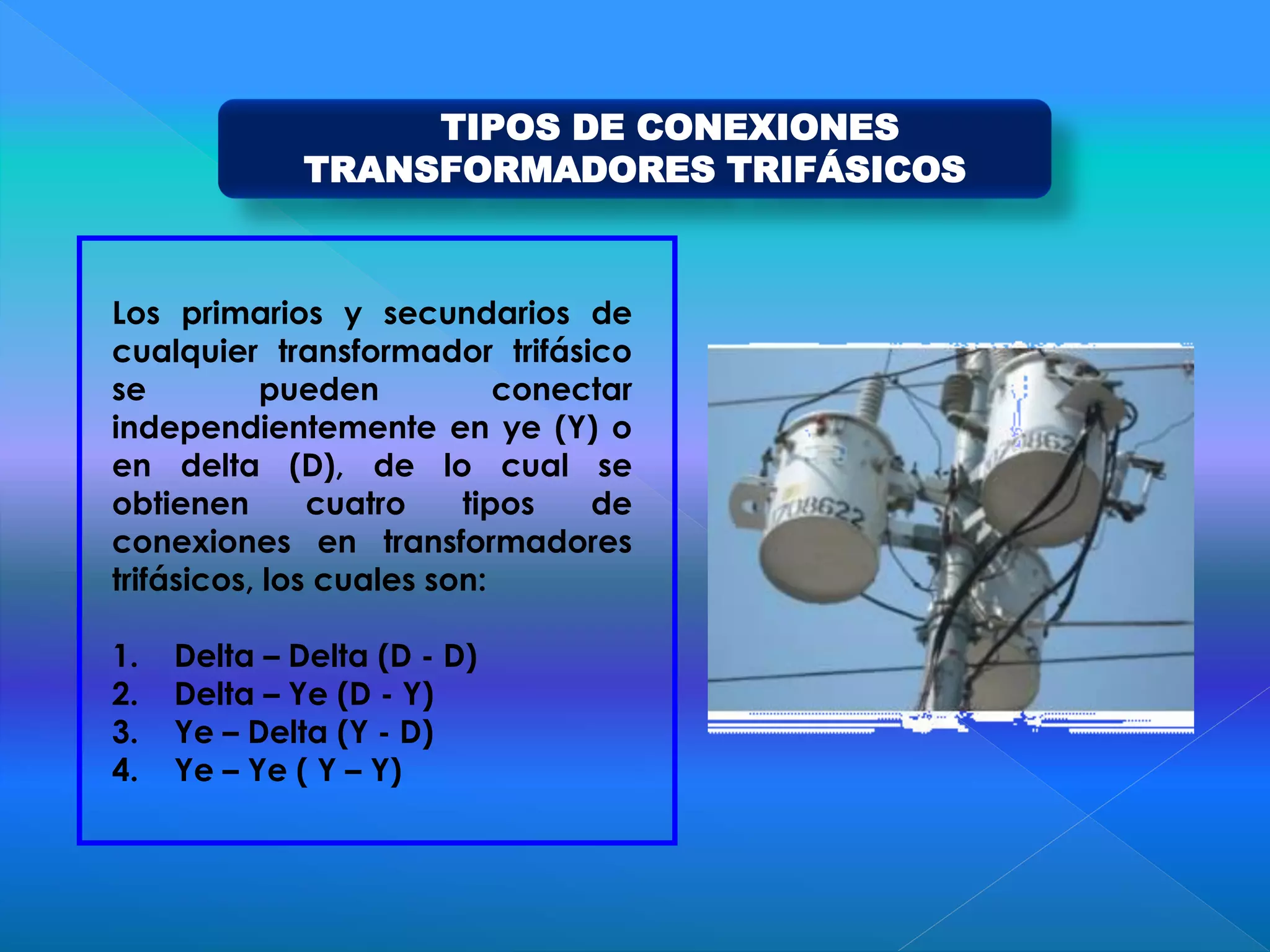

34. TIPOS DE CONEXIONES
TRANSFORMADORES TRIFÁSICOS
Los primarios y secundarios de
cualquier transformador trifásico
se pueden conectar
independientemente en ye (Y) o
en delta (D), de lo cual se
obtienen cuatro tipos de
conexiones en transformadores
trifásicos, los cuales son:
1. Delta – Delta (D - D)
2. Delta – Ye (D - Y)
3. Ye – Delta (Y - D)
4. Ye – Ye ( Y – Y)
35. Esta conexión no tiene desplazamiento de fase, y tiene la ventaja
que no tiene problemas con cargas desequilibrada o armónicos,
además se puede quitar un transformador para mantenimiento o
reparaciones y queda funcionando con dos transformadores
pero como banco trifásico, este tipo de configuración se llama
triángulo abierto, delta abierta o configuración en V, en esta
configuración entrega voltajes y corrientes de fase con las
relaciones correctas, pero la capacidad del banco representa el
57,74% (1/3) de la capacidad nominal total disponible con tres
transformadores en servicio.
CONEXIÓN DELTA-DELTA
VLP/VLS=V∅P/V∅S= a
Devanado
Primario
Devanado
Secundario

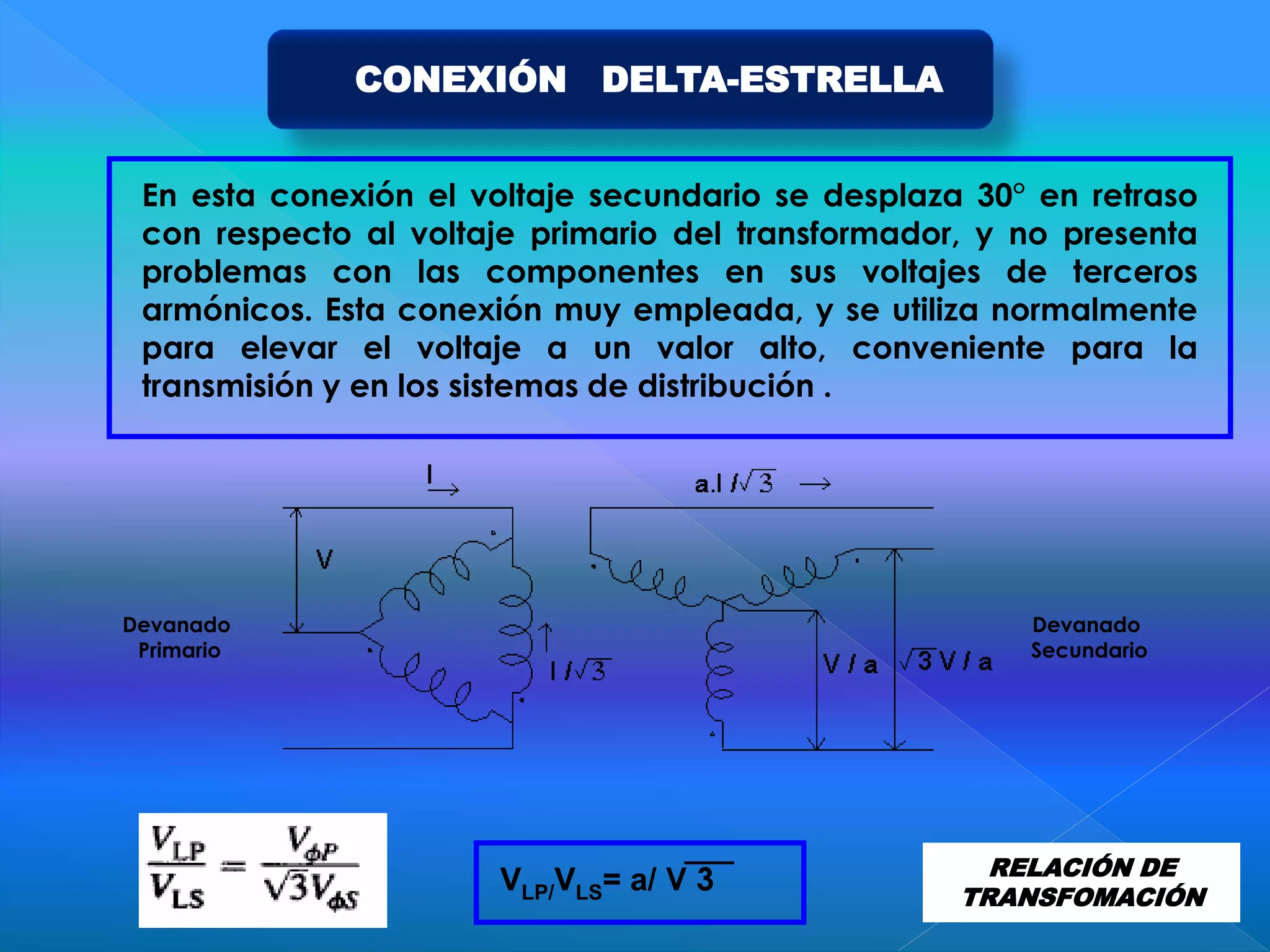

36. En esta conexión el voltaje secundario se desplaza 30° en retraso
con respecto al voltaje primario del transformador, y no presenta
problemas con las componentes en sus voltajes de terceros
armónicos. Esta conexión muy empleada, y se utiliza normalmente
para elevar el voltaje a un valor alto, conveniente para la
transmisión y en los sistemas de distribución .
CONEXIÓN DELTA-ESTRELLA
Devanado
Primario
Devanado
Secundario
RELACIÓN DE
TRANSFOMACIÓN
VLP/VLS= a/ V 3
37. La conexión estrella – delta o estrella – triangulo, se usa generalmente para bajar de
un voltaje alto a uno medio o bajo. Una razón de ello es que se tiene un neutro para
el lado de alto voltaje lo cual es conveniente y tiene grandes ventajas.
Esta conexión no presenta problemas con los componentes en sus voltajes de
terceros armónicos, puesto que se consume una corriente circulante en el lado de
la delta (triangulo). Esta conexión es estable con respecto a cargas desequilibradas,
debido a que la delta redistribuye cualquier desequilibrio que se presente.
Esta conexión tiene como desventaja que el voltaje secundario se desplaza en
retraso 30° con respecto al voltaje primario del transformador, lo cual ocasiona
problemas en los secundarios si se desea conectar en paralelo con otro
transformador, siendo uno de los requisitos para conectar en paralelo, que los
ángulos de fase de los secundarios del transformador deben ser iguales.
CONEXIÓN ESTRELLA-DELTA
RELACIÓN DE
TRANSFOMACIÓN

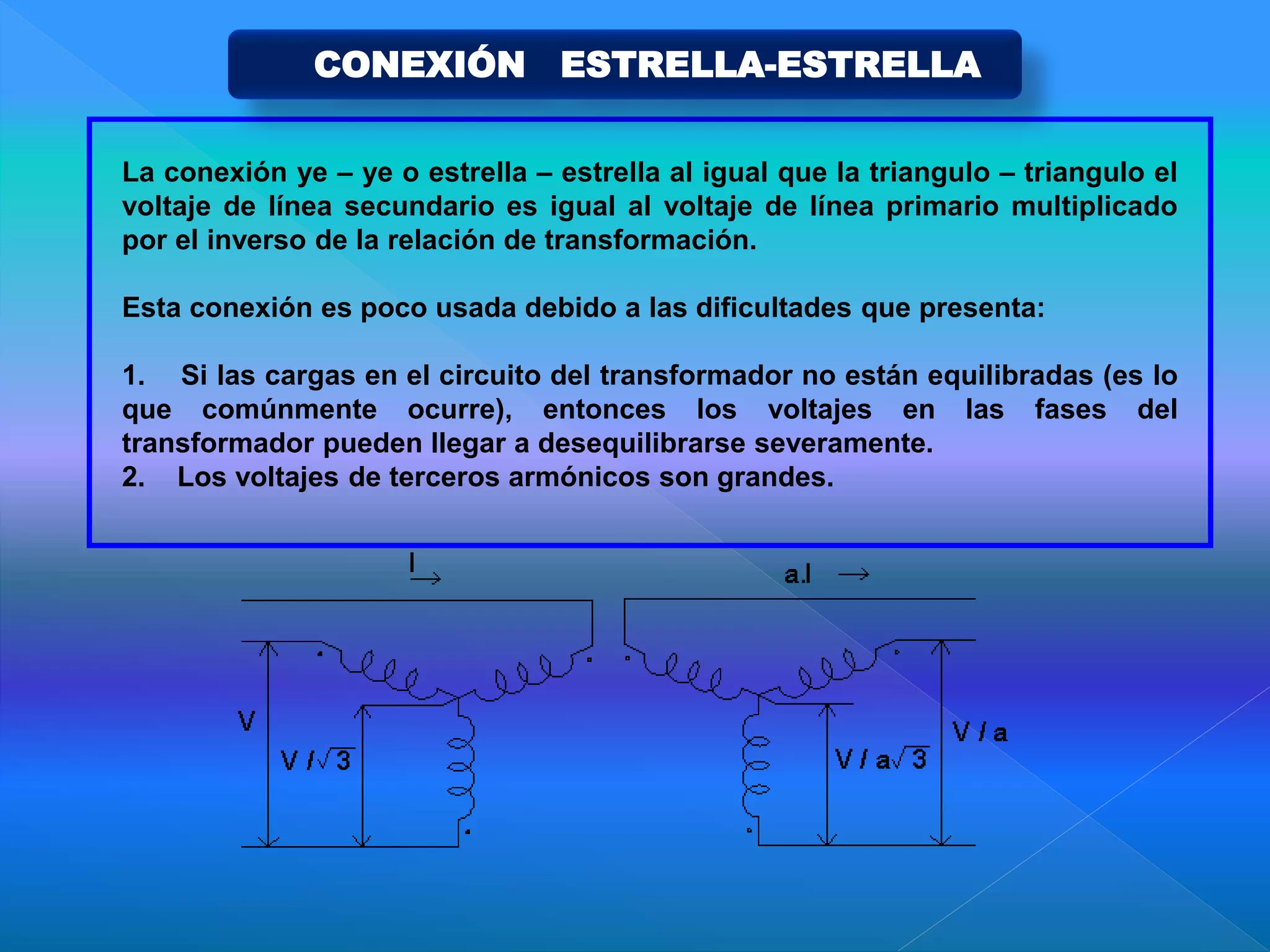

38. La conexión ye – ye o estrella – estrella al igual que la triangulo – triangulo el
voltaje de línea secundario es igual al voltaje de línea primario multiplicado
por el inverso de la relación de transformación.
Esta conexión es poco usada debido a las dificultades que presenta:
1. Si las cargas en el circuito del transformador no están equilibradas (es lo
que comúnmente ocurre), entonces los voltajes en las fases del
transformador pueden llegar a desequilibrarse severamente.
2. Los voltajes de terceros armónicos son grandes.
CONEXIÓN ESTRELLA-ESTRELLA

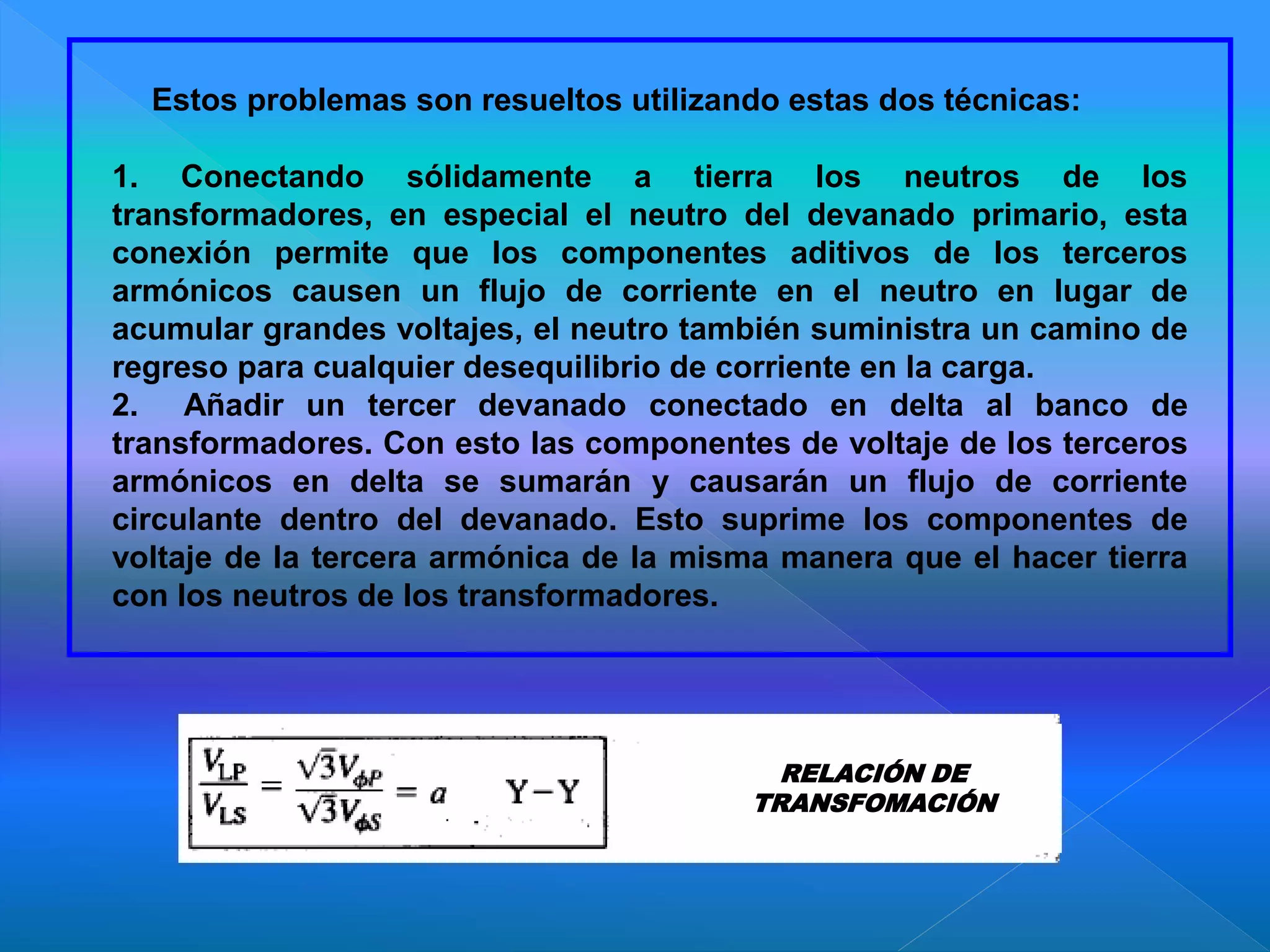

39. Estos problemas son resueltos utilizando estas dos técnicas:
1. Conectando sólidamente a tierra los neutros de los
transformadores, en especial el neutro del devanado primario, esta
conexión permite que los componentes aditivos de los terceros
armónicos causen un flujo de corriente en el neutro en lugar de
acumular grandes voltajes, el neutro también suministra un camino de
regreso para cualquier desequilibrio de corriente en la carga.
2. Añadir un tercer devanado conectado en delta al banco de
transformadores. Con esto las componentes de voltaje de los terceros
armónicos en delta se sumarán y causarán un flujo de corriente
circulante dentro del devanado. Esto suprime los componentes de
voltaje de la tercera armónica de la misma manera que el hacer tierra
con los neutros de los transformadores.
RELACIÓN DE
TRANSFOMACIÓN

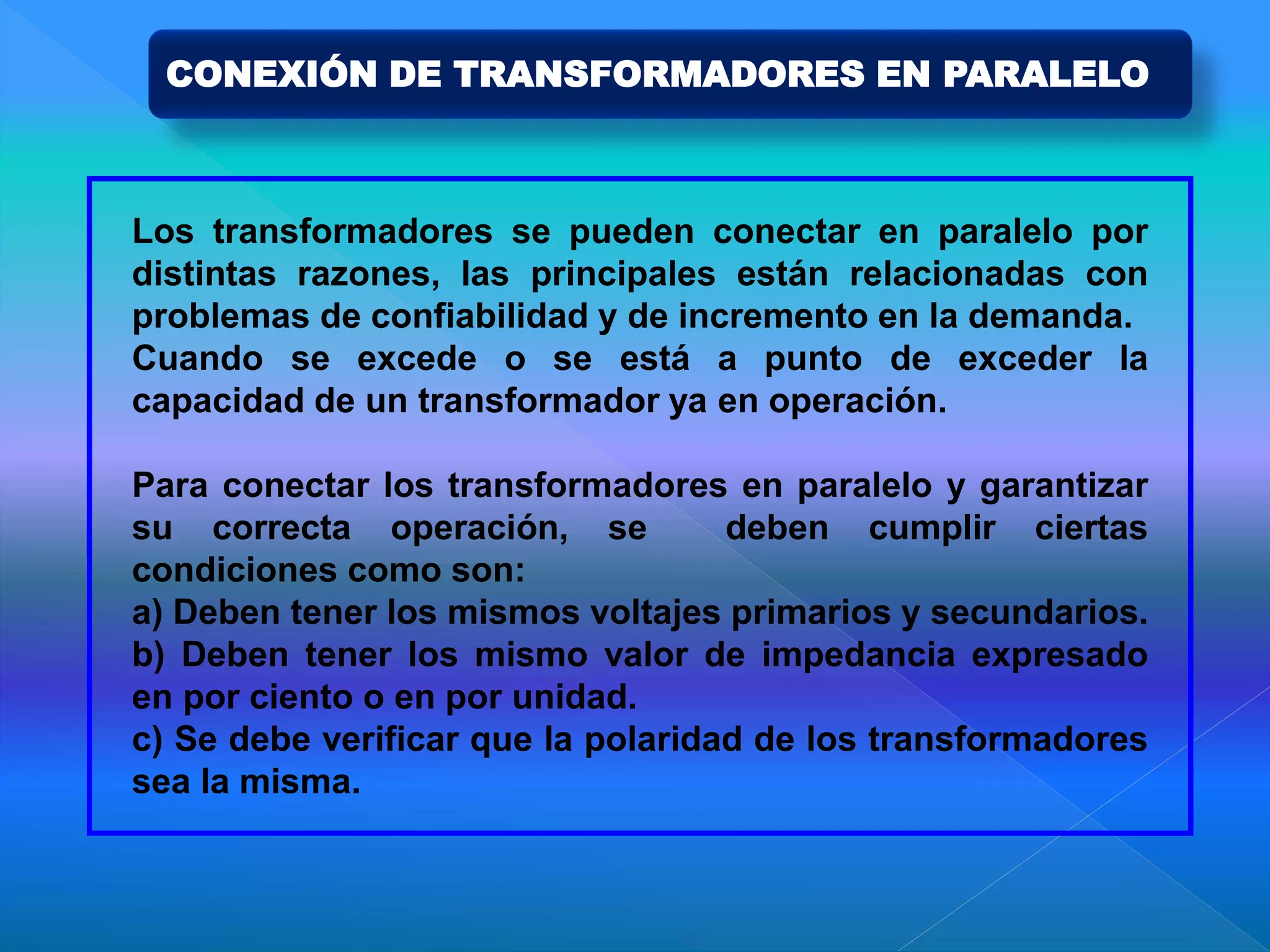

40. Los transformadores se pueden conectar en paralelo por
distintas razones, las principales están relacionadas con
problemas de confiabilidad y de incremento en la demanda.
Cuando se excede o se está a punto de exceder la
capacidad de un transformador ya en operación.
Para conectar los transformadores en paralelo y garantizar
su correcta operación, se deben cumplir ciertas
condiciones como son:
a) Deben tener los mismos voltajes primarios y secundarios.
b) Deben tener los mismo valor de impedancia expresado
en por ciento o en por unidad.
c) Se debe verificar que la polaridad de los transformadores
sea la misma.
CONEXIÓN DE TRANSFORMADORES EN PARALELO

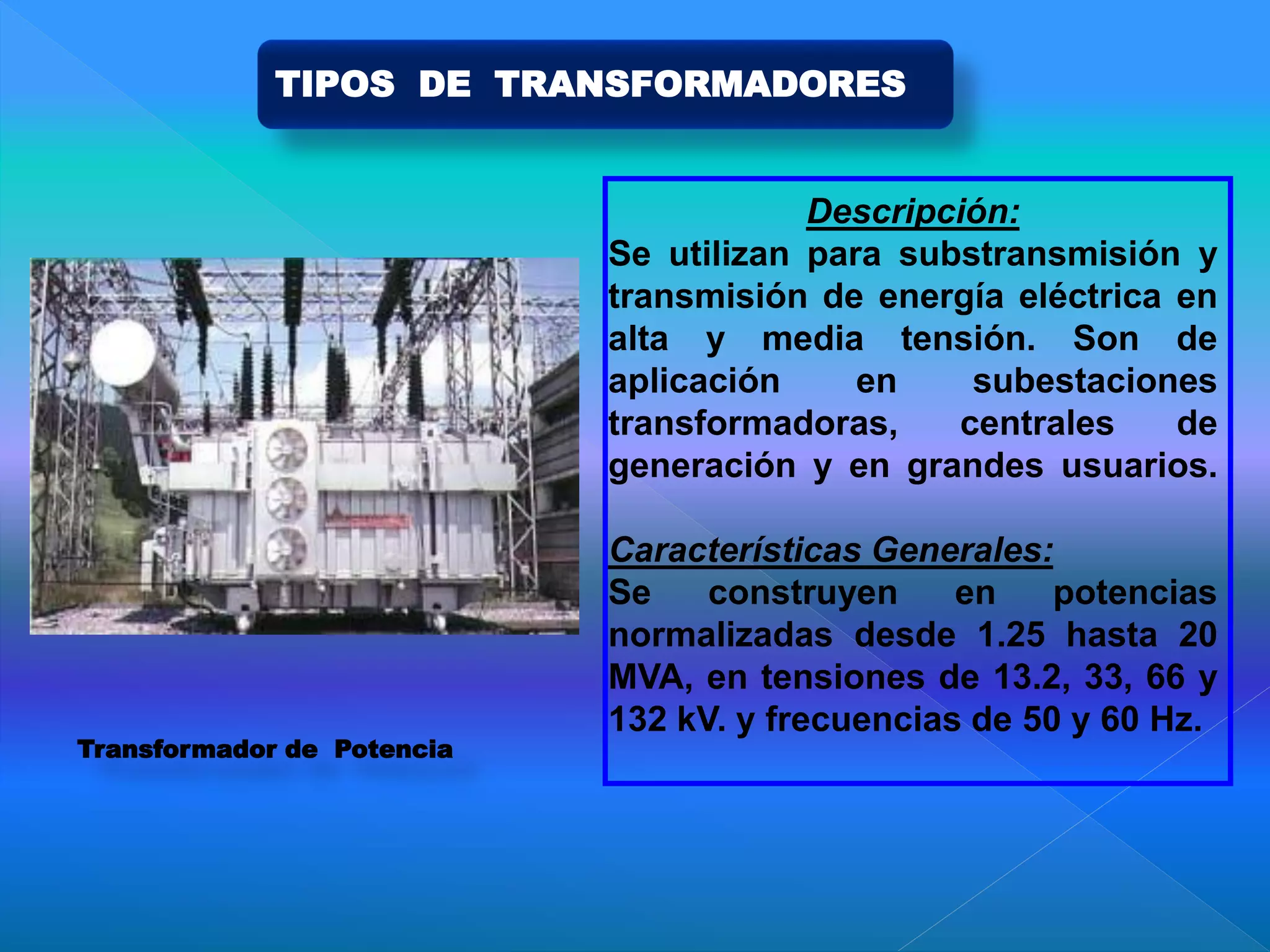

41. Descripción:
Se utilizan para substransmisión y
transmisión de energía eléctrica en
alta y media tensión. Son de
aplicación en subestaciones
transformadoras, centrales de
generación y en grandes usuarios.
Características Generales:
Se construyen en potencias
normalizadas desde 1.25 hasta 20
MVA, en tensiones de 13.2, 33, 66 y
132 kV. y frecuencias de 50 y 60 Hz.
Transformador de Potencia
TIPOS DE TRANSFORMADORES

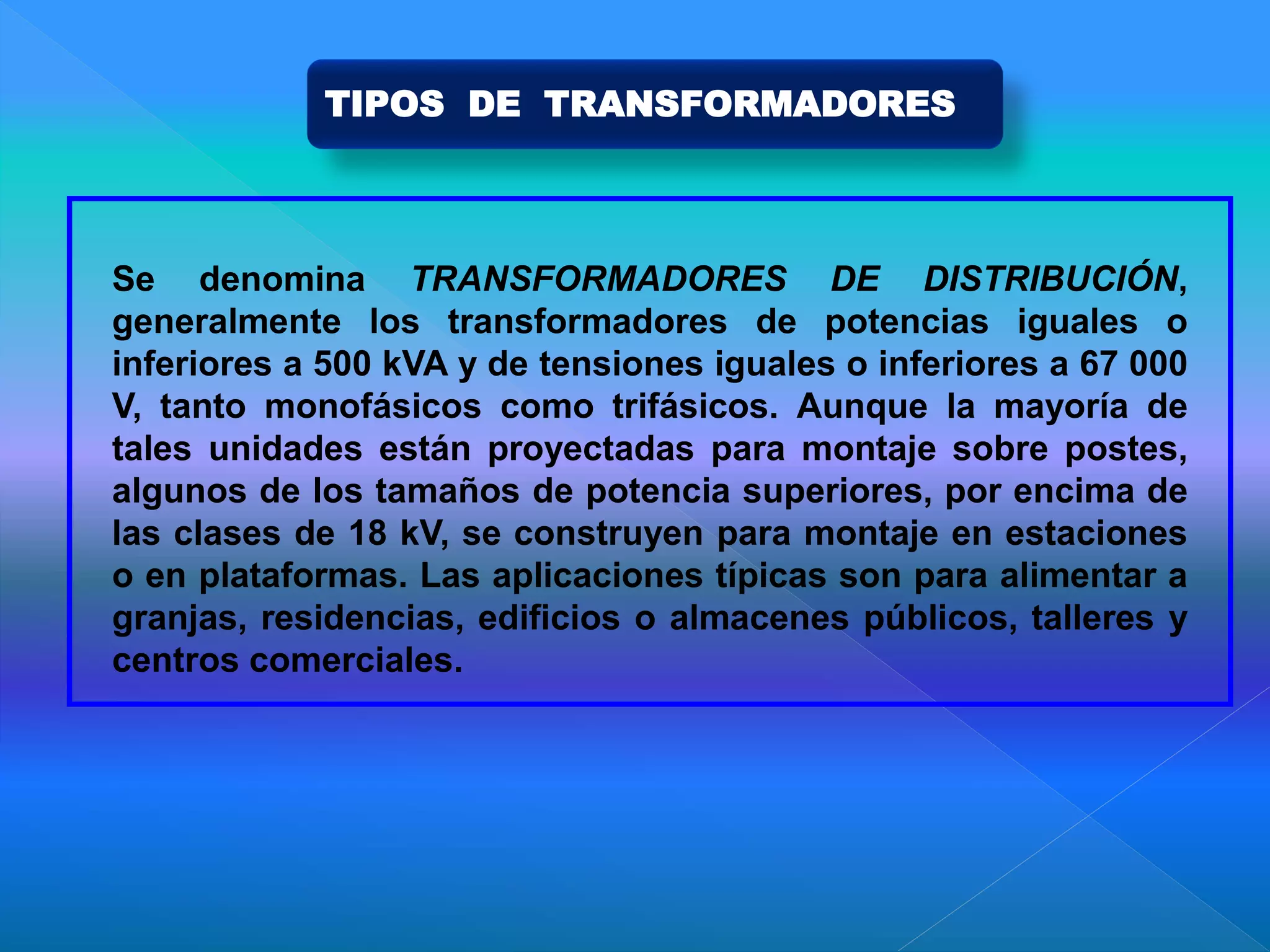

42. Se denomina TRANSFORMADORES DE DISTRIBUCIÓN,
generalmente los transformadores de potencias iguales o
inferiores a 500 kVA y de tensiones iguales o inferiores a 67 000
V, tanto monofásicos como trifásicos. Aunque la mayoría de
tales unidades están proyectadas para montaje sobre postes,
algunos de los tamaños de potencia superiores, por encima de
las clases de 18 kV, se construyen para montaje en estaciones
o en plataformas. Las aplicaciones típicas son para alimentar a
granjas, residencias, edificios o almacenes públicos, talleres y
centros comerciales.
TIPOS DE TRANSFORMADORES

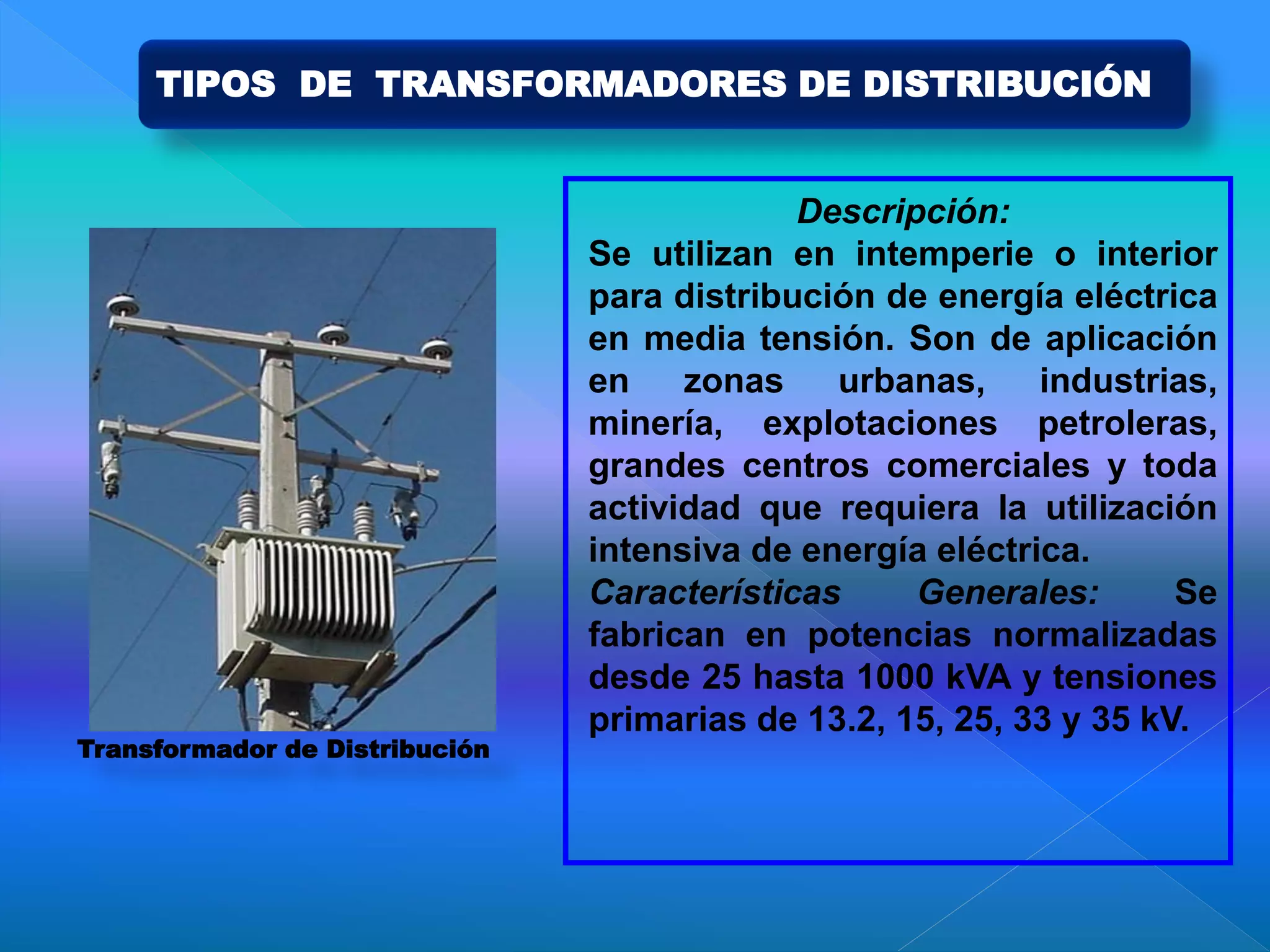

43. Descripción:
Se utilizan en intemperie o interior
para distribución de energía eléctrica
en media tensión. Son de aplicación
en zonas urbanas, industrias,
minería, explotaciones petroleras,
grandes centros comerciales y toda
actividad que requiera la utilización
intensiva de energía eléctrica.
Características Generales: Se
fabrican en potencias normalizadas
desde 25 hasta 1000 kVA y tensiones
primarias de 13.2, 15, 25, 33 y 35 kV.
Transformador de Distribución
TIPOS DE TRANSFORMADORES DE DISTRIBUCIÓN

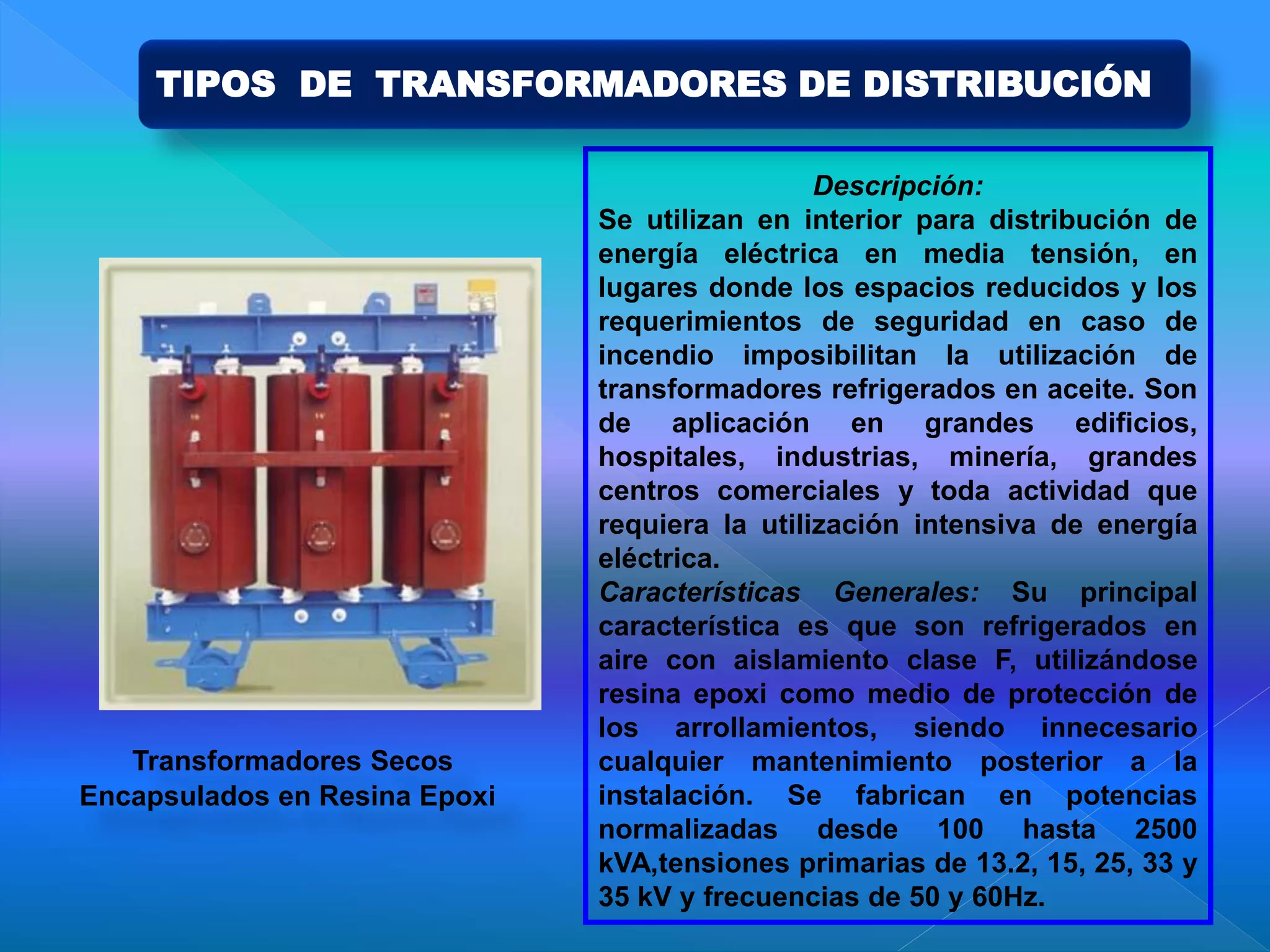

44. Descripción:
Se utilizan en interior para distribución de
energía eléctrica en media tensión, en
lugares donde los espacios reducidos y los
requerimientos de seguridad en caso de
incendio imposibilitan la utilización de
transformadores refrigerados en aceite. Son
de aplicación en grandes edificios,
hospitales, industrias, minería, grandes
centros comerciales y toda actividad que
requiera la utilización intensiva de energía
eléctrica.
Características Generales: Su principal
característica es que son refrigerados en
aire con aislamiento clase F, utilizándose
resina epoxi como medio de protección de
los arrollamientos, siendo innecesario
cualquier mantenimiento posterior a la
instalación. Se fabrican en potencias
normalizadas desde 100 hasta 2500
kVA,tensiones primarias de 13.2, 15, 25, 33 y
35 kV y frecuencias de 50 y 60Hz.
Transformadores Secos
Encapsulados en Resina Epoxi
TIPOS DE TRANSFORMADORES DE DISTRIBUCIÓN

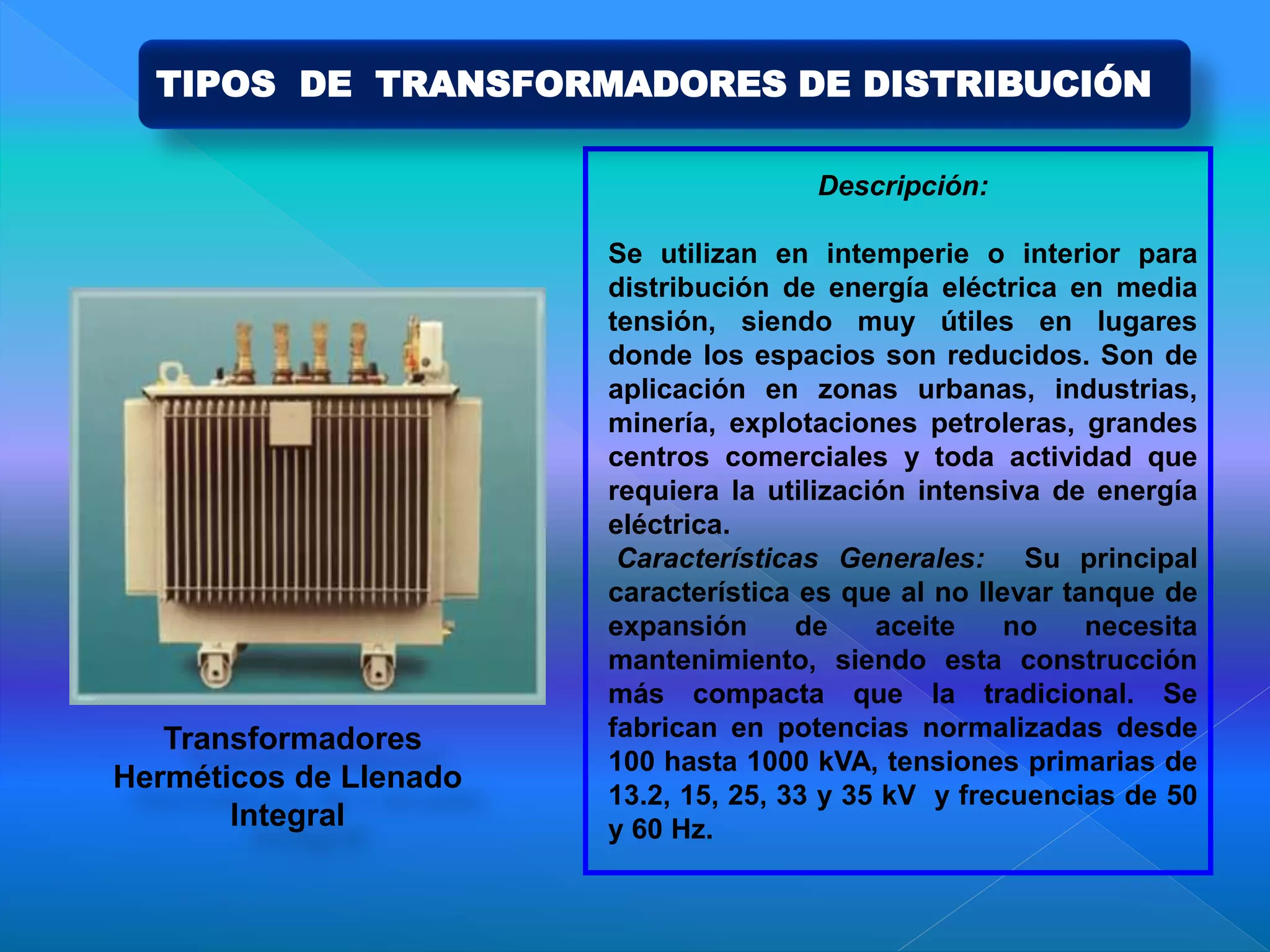

45. Descripción:
Se utilizan en intemperie o interior para
distribución de energía eléctrica en media
tensión, siendo muy útiles en lugares
donde los espacios son reducidos. Son de
aplicación en zonas urbanas, industrias,
minería, explotaciones petroleras, grandes
centros comerciales y toda actividad que
requiera la utilización intensiva de energía
eléctrica.
Características Generales: Su principal
característica es que al no llevar tanque de
expansión de aceite no necesita
mantenimiento, siendo esta construcción
más compacta que la tradicional. Se
fabrican en potencias normalizadas desde
100 hasta 1000 kVA, tensiones primarias de
13.2, 15, 25, 33 y 35 kV y frecuencias de 50
y 60 Hz.
Transformadores
Herméticos de Llenado
Integral
TIPOS DE TRANSFORMADORES DE DISTRIBUCIÓN

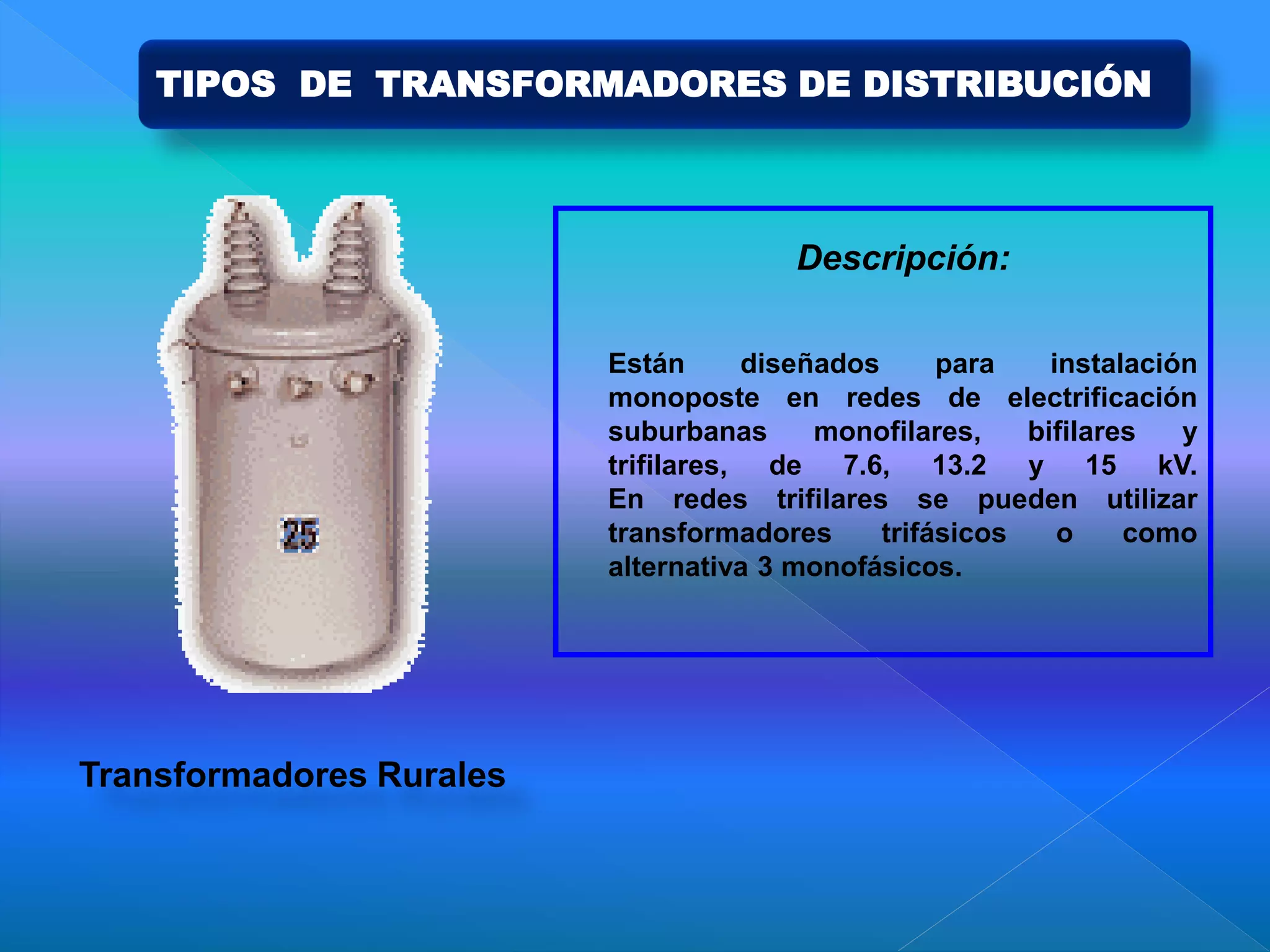

46. Descripción:
Están diseñados para instalación
monoposte en redes de electrificación
suburbanas monofilares, bifilares y
trifilares, de 7.6, 13.2 y 15 kV.
En redes trifilares se pueden utilizar
transformadores trifásicos o como
alternativa 3 monofásicos.
Transformadores Rurales
TIPOS DE TRANSFORMADORES DE DISTRIBUCIÓN

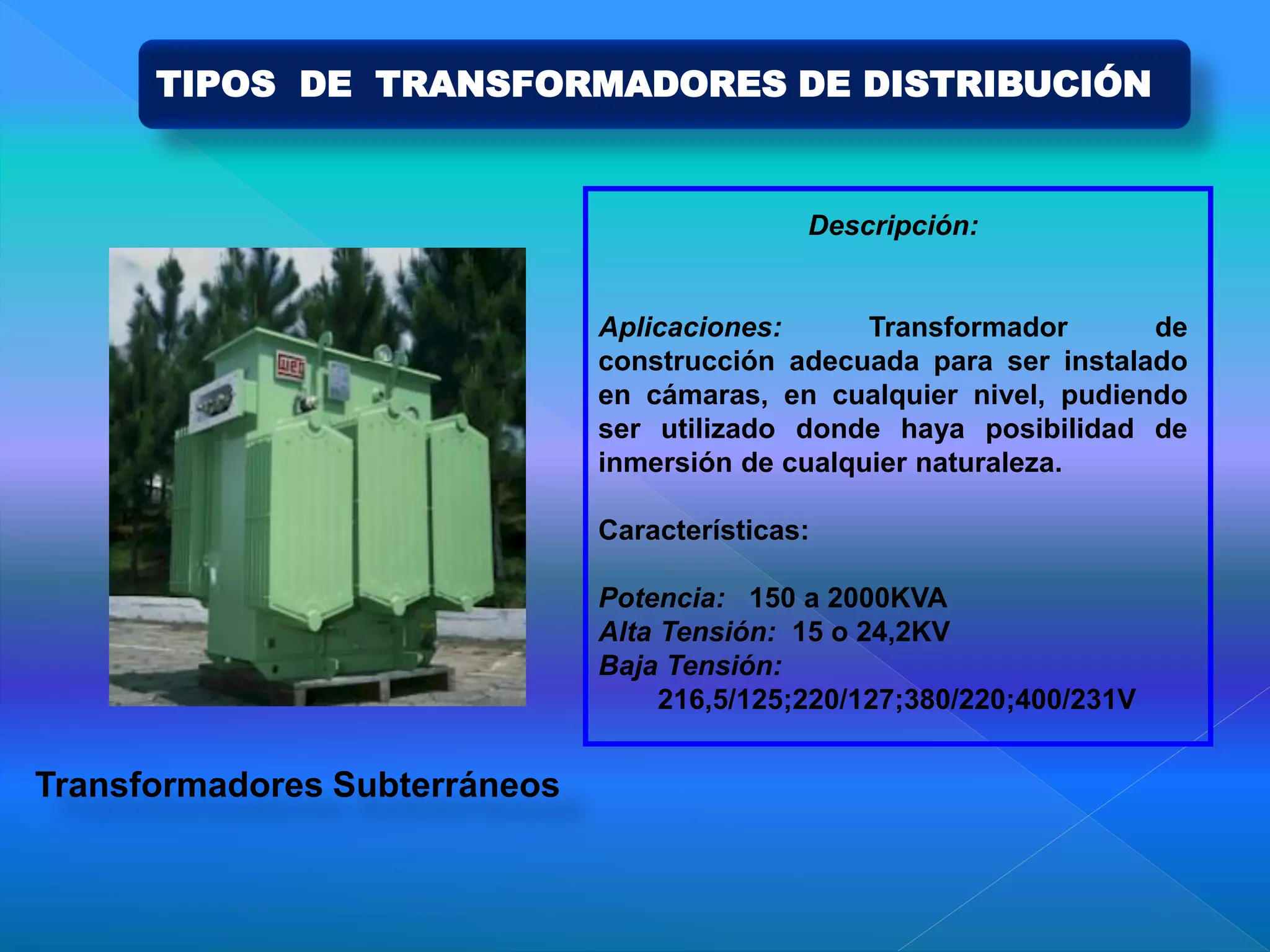

47. Descripción:
Aplicaciones: Transformador de
construcción adecuada para ser instalado
en cámaras, en cualquier nivel, pudiendo
ser utilizado donde haya posibilidad de
inmersión de cualquier naturaleza.
Características:
Potencia: 150 a 2000KVA
Alta Tensión: 15 o 24,2KV
Baja Tensión:
216,5/125;220/127;380/220;400/231V
Transformadores Subterráneos
TIPOS DE TRANSFORMADORES DE DISTRIBUCIÓN

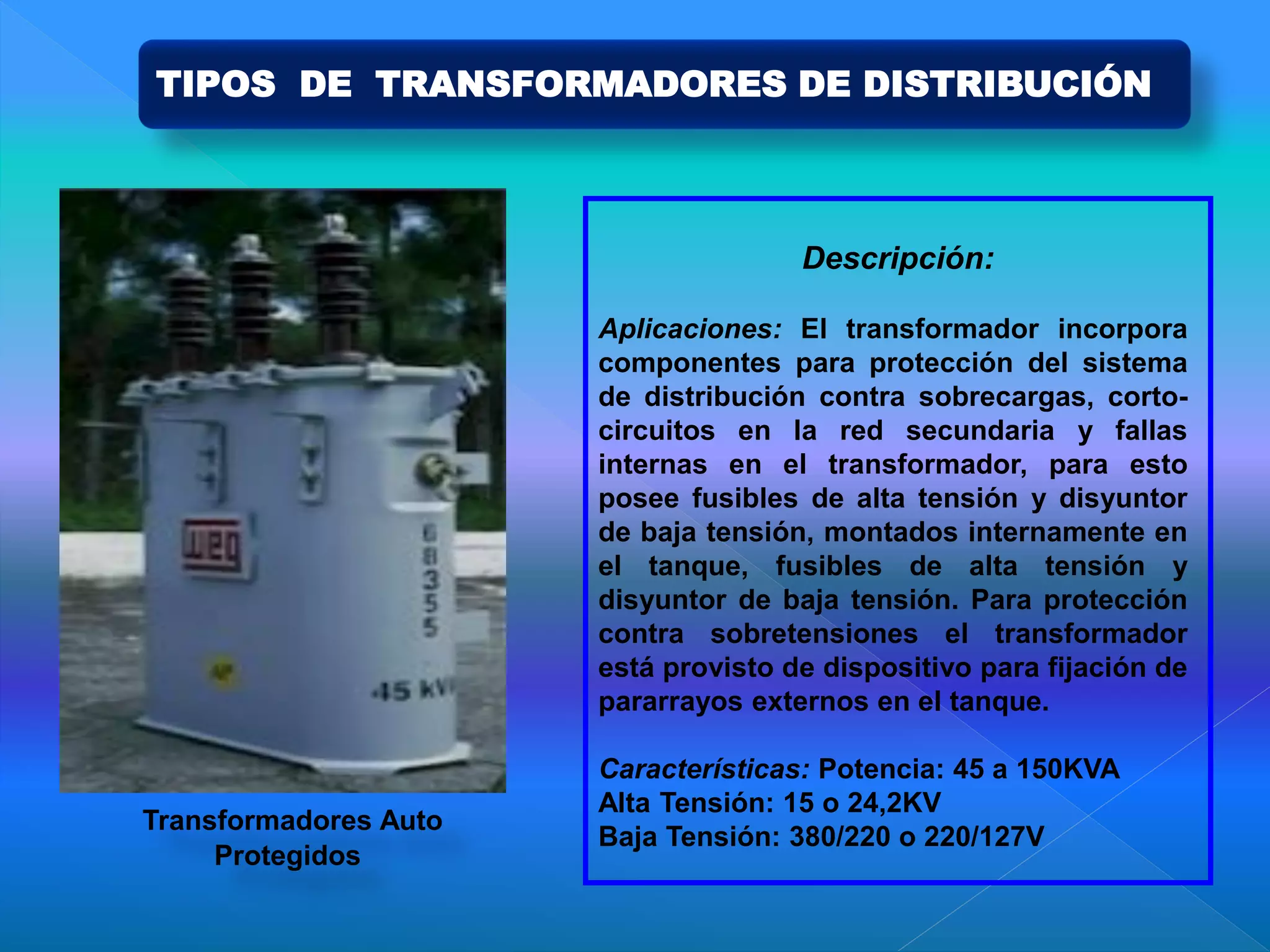

48. Descripción:
Aplicaciones: El transformador incorpora
componentes para protección del sistema
de distribución contra sobrecargas, corto-
circuitos en la red secundaria y fallas
internas en el transformador, para esto
posee fusibles de alta tensión y disyuntor
de baja tensión, montados internamente en
el tanque, fusibles de alta tensión y
disyuntor de baja tensión. Para protección
contra sobretensiones el transformador
está provisto de dispositivo para fijación de
pararrayos externos en el tanque.
Características: Potencia: 45 a 150KVA
Alta Tensión: 15 o 24,2KV
Baja Tensión: 380/220 o 220/127V
Transformadores Auto
Protegidos
TIPOS DE TRANSFORMADORES DE DISTRIBUCIÓN

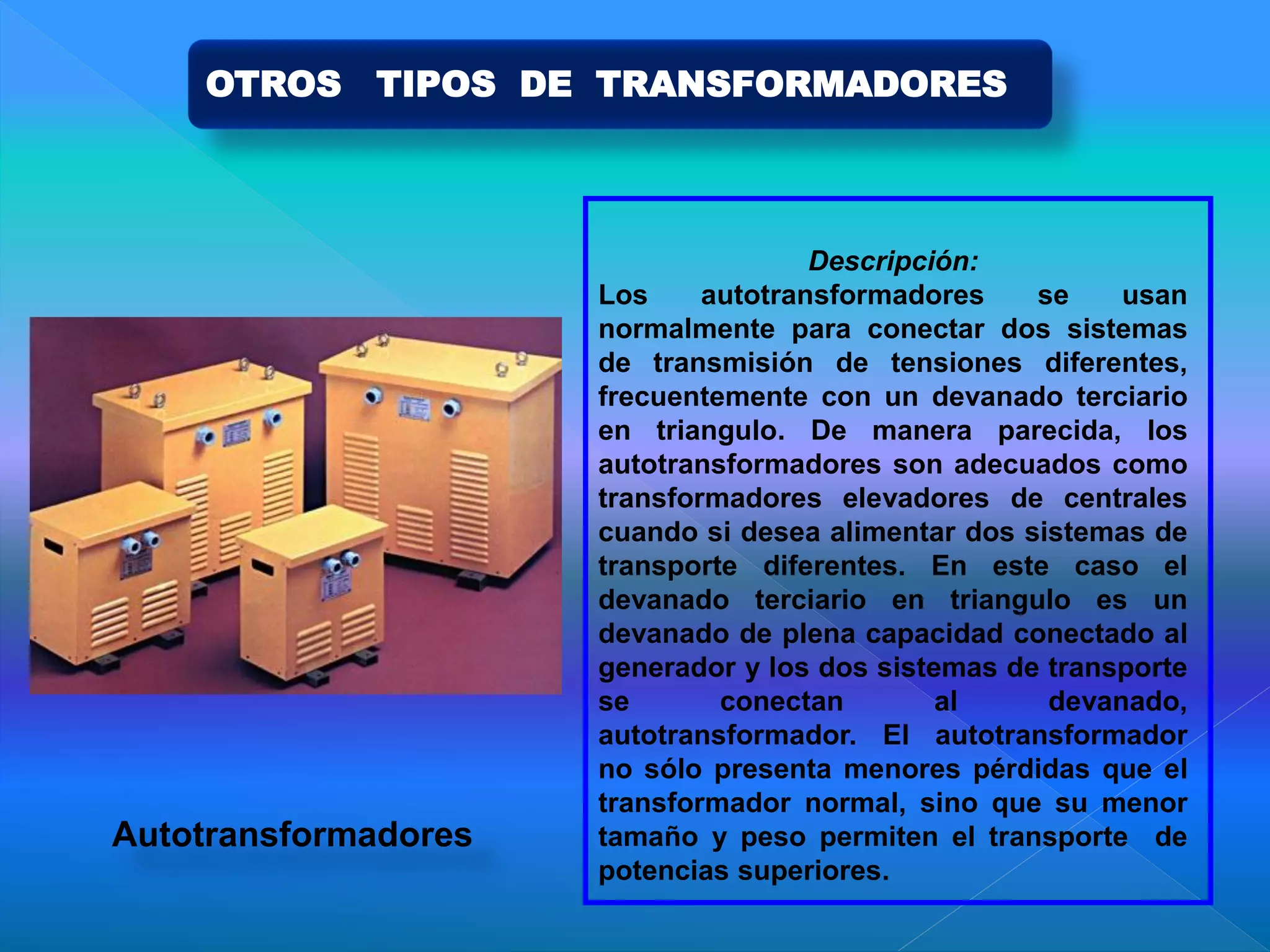

49. Descripción:
Los autotransformadores se usan
normalmente para conectar dos sistemas
de transmisión de tensiones diferentes,
frecuentemente con un devanado terciario
en triangulo. De manera parecida, los
autotransformadores son adecuados como
transformadores elevadores de centrales
cuando si desea alimentar dos sistemas de
transporte diferentes. En este caso el
devanado terciario en triangulo es un
devanado de plena capacidad conectado al
generador y los dos sistemas de transporte
se conectan al devanado,
autotransformador. El autotransformador
no sólo presenta menores pérdidas que el
transformador normal, sino que su menor
tamaño y peso permiten el transporte de
potencias superiores.
Autotransformadores
OTROS TIPOS DE TRANSFORMADORES

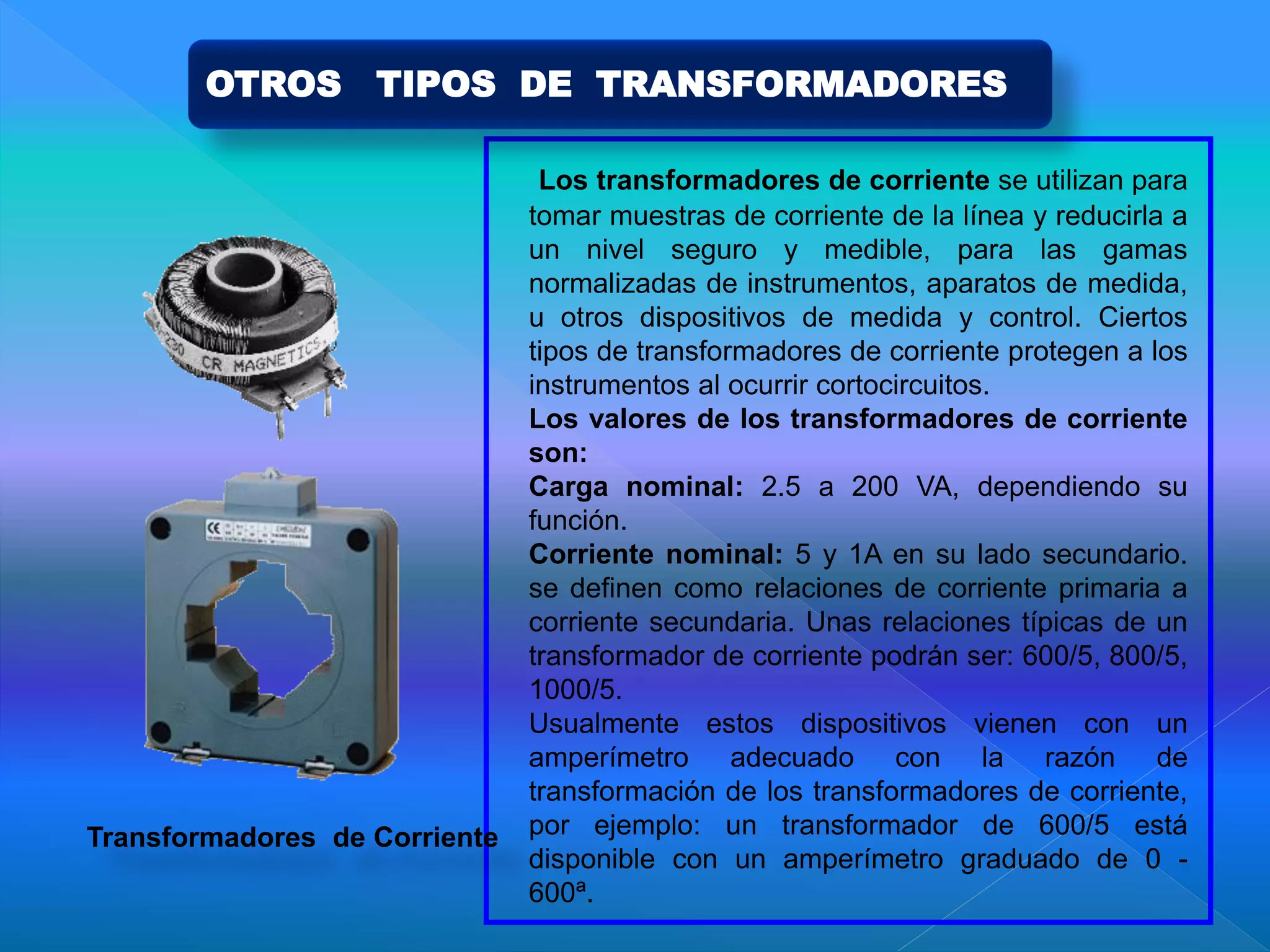

50. Los transformadores de corriente se utilizan para
tomar muestras de corriente de la línea y reducirla a
un nivel seguro y medible, para las gamas
normalizadas de instrumentos, aparatos de medida,
u otros dispositivos de medida y control. Ciertos
tipos de transformadores de corriente protegen a los
instrumentos al ocurrir cortocircuitos.
Los valores de los transformadores de corriente
son:
Carga nominal: 2.5 a 200 VA, dependiendo su
función.
Corriente nominal: 5 y 1A en su lado secundario.
se definen como relaciones de corriente primaria a
corriente secundaria. Unas relaciones típicas de un
transformador de corriente podrán ser: 600/5, 800/5,
1000/5.
Usualmente estos dispositivos vienen con un
amperímetro adecuado con la razón de
transformación de los transformadores de corriente,
por ejemplo: un transformador de 600/5 está
disponible con un amperímetro graduado de 0 -
600ª.
Transformadores de Corriente
OTROS TIPOS DE TRANSFORMADORES

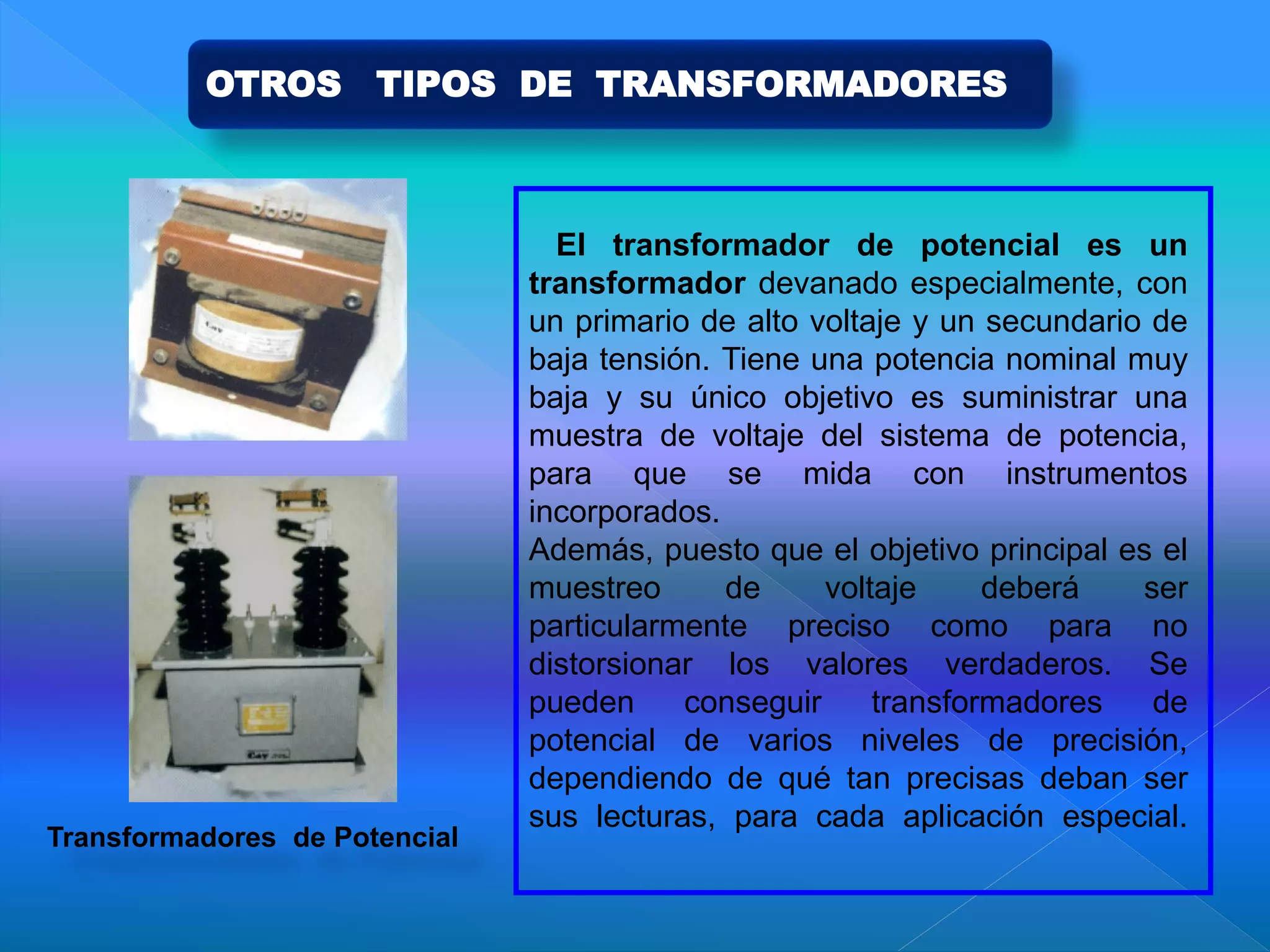

51. El transformador de potencial es un
transformador devanado especialmente, con
un primario de alto voltaje y un secundario de
baja tensión. Tiene una potencia nominal muy
baja y su único objetivo es suministrar una
muestra de voltaje del sistema de potencia,
para que se mida con instrumentos
incorporados.
Además, puesto que el objetivo principal es el
muestreo de voltaje deberá ser
particularmente preciso como para no
distorsionar los valores verdaderos. Se
pueden conseguir transformadores de
potencial de varios niveles de precisión,
dependiendo de qué tan precisas deban ser
sus lecturas, para cada aplicación especial.
Transformadores de Potencial
OTROS TIPOS DE TRANSFORMADORES

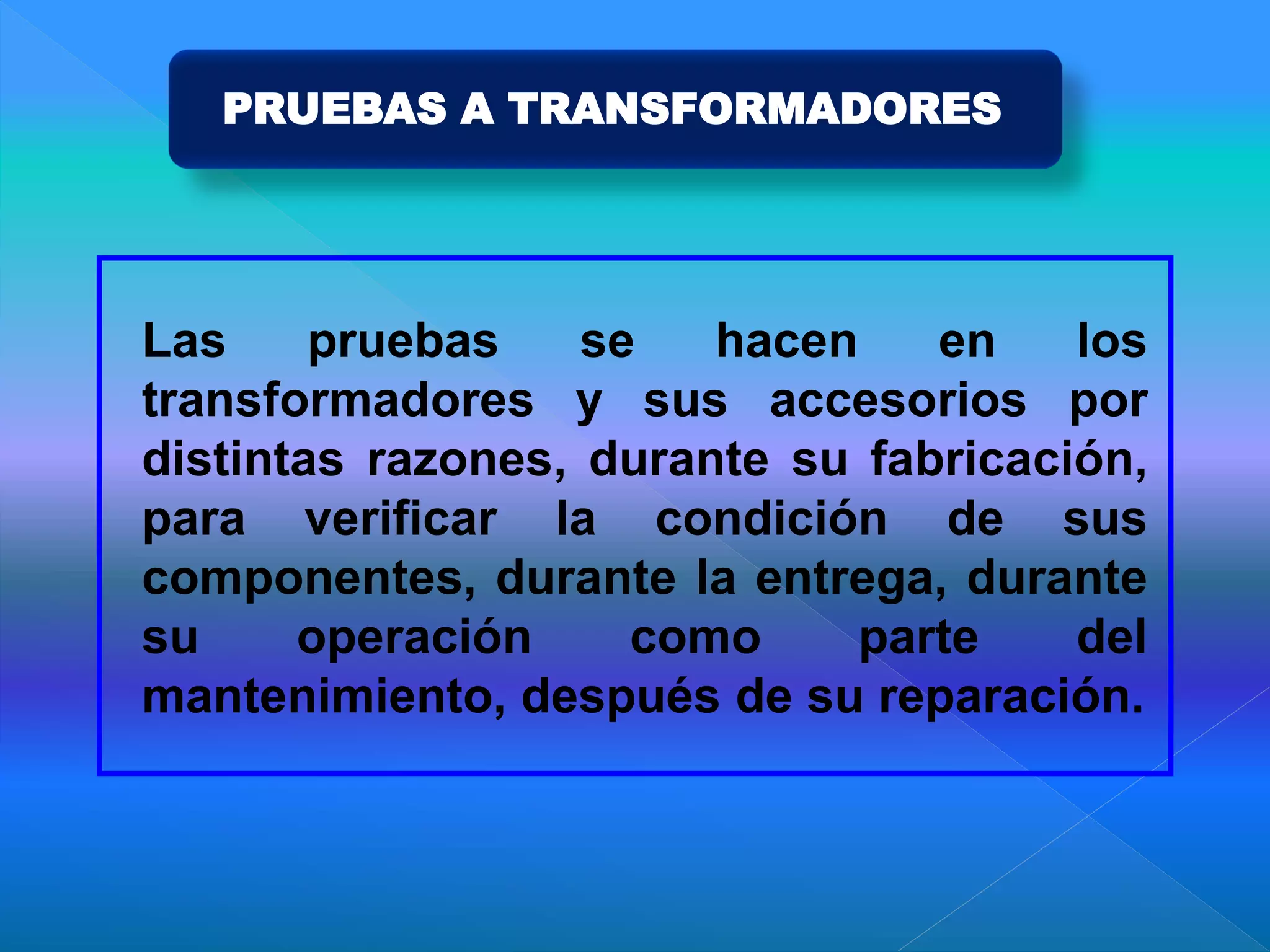

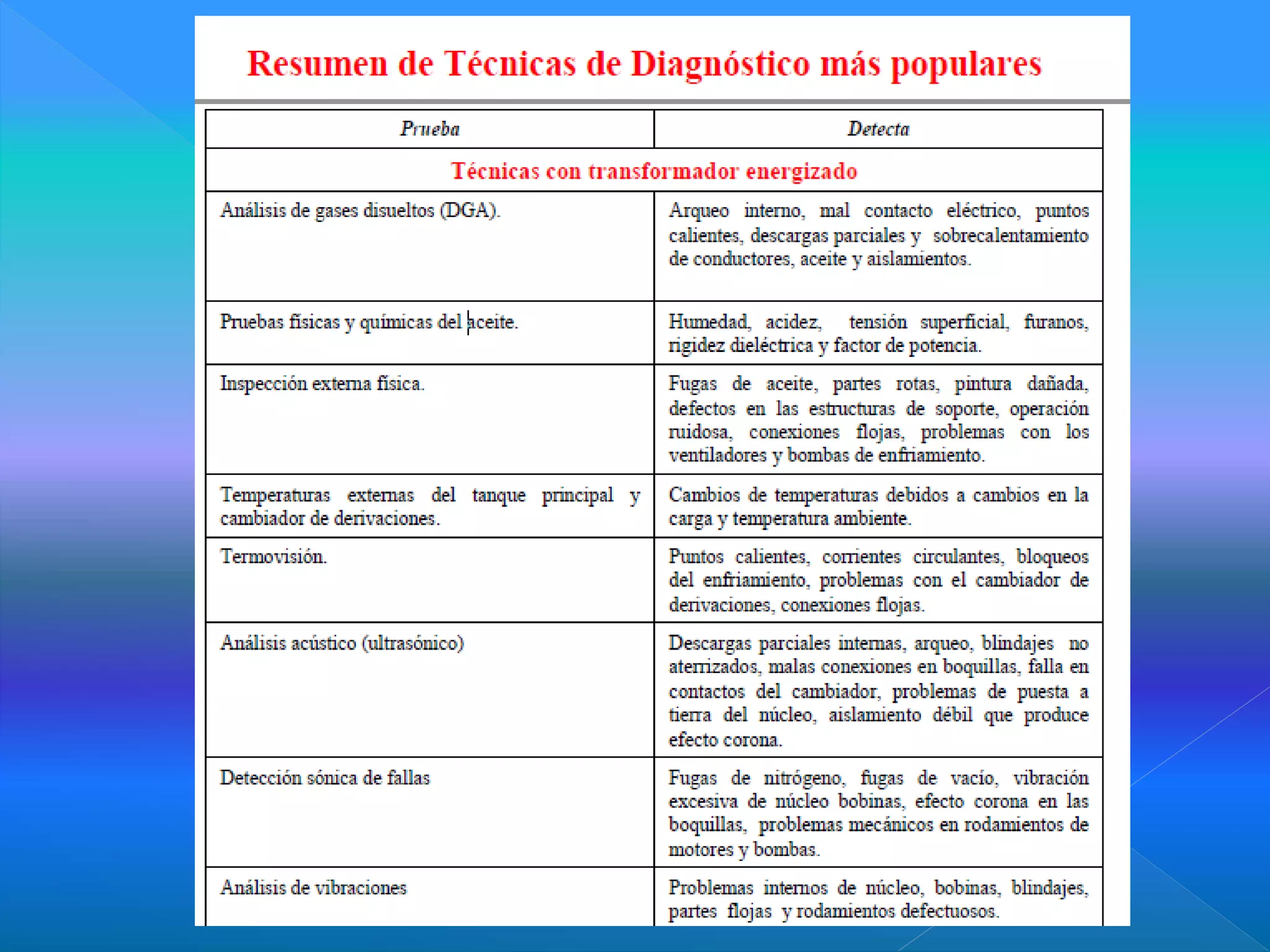

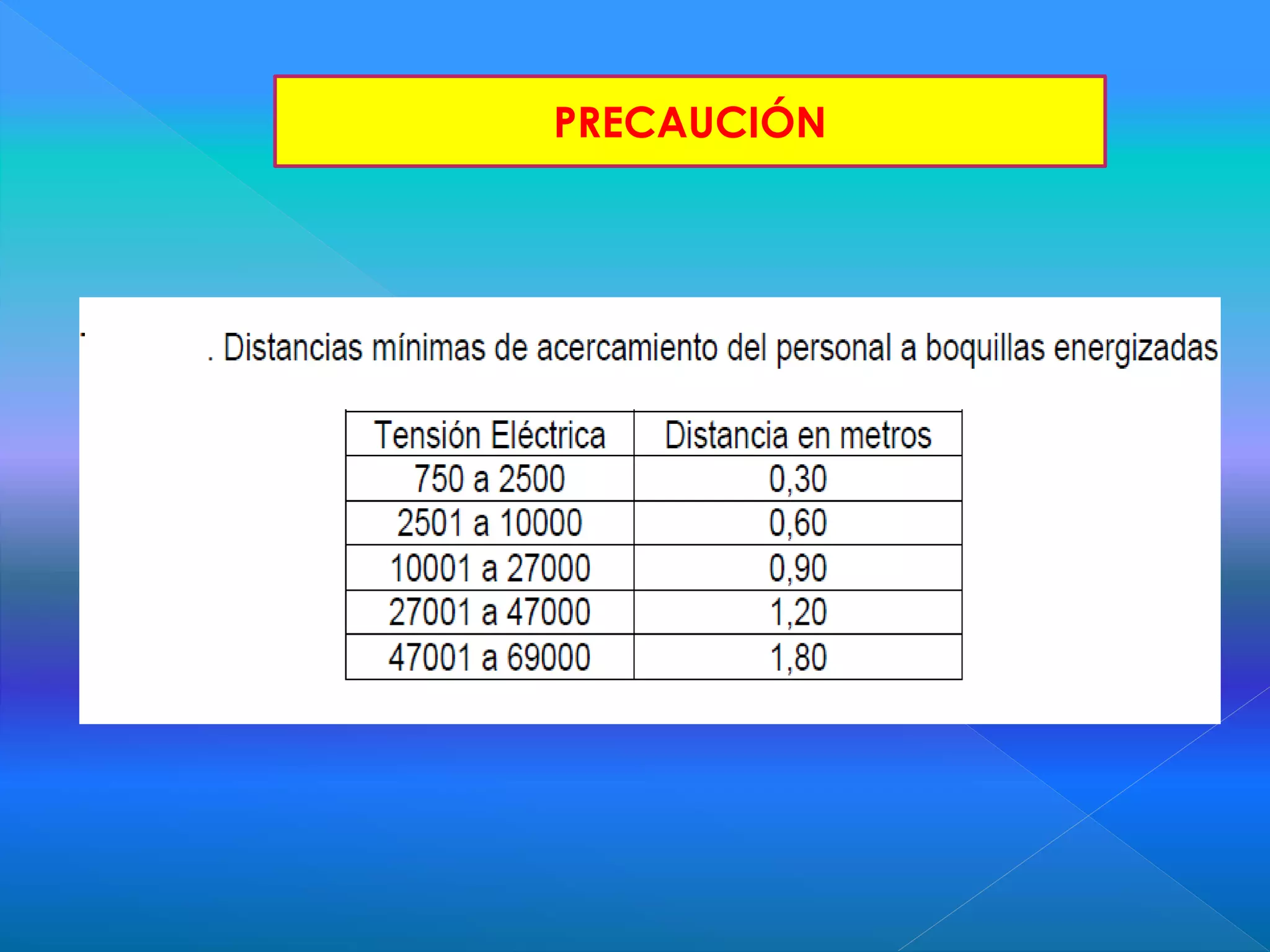

52. PRUEBAS A TRANSFORMADORES
Las pruebas se hacen en los
transformadores y sus accesorios por
distintas razones, durante su fabricación,
para verificar la condición de sus
componentes, durante la entrega, durante
su operación como parte del
mantenimiento, después de su reparación.

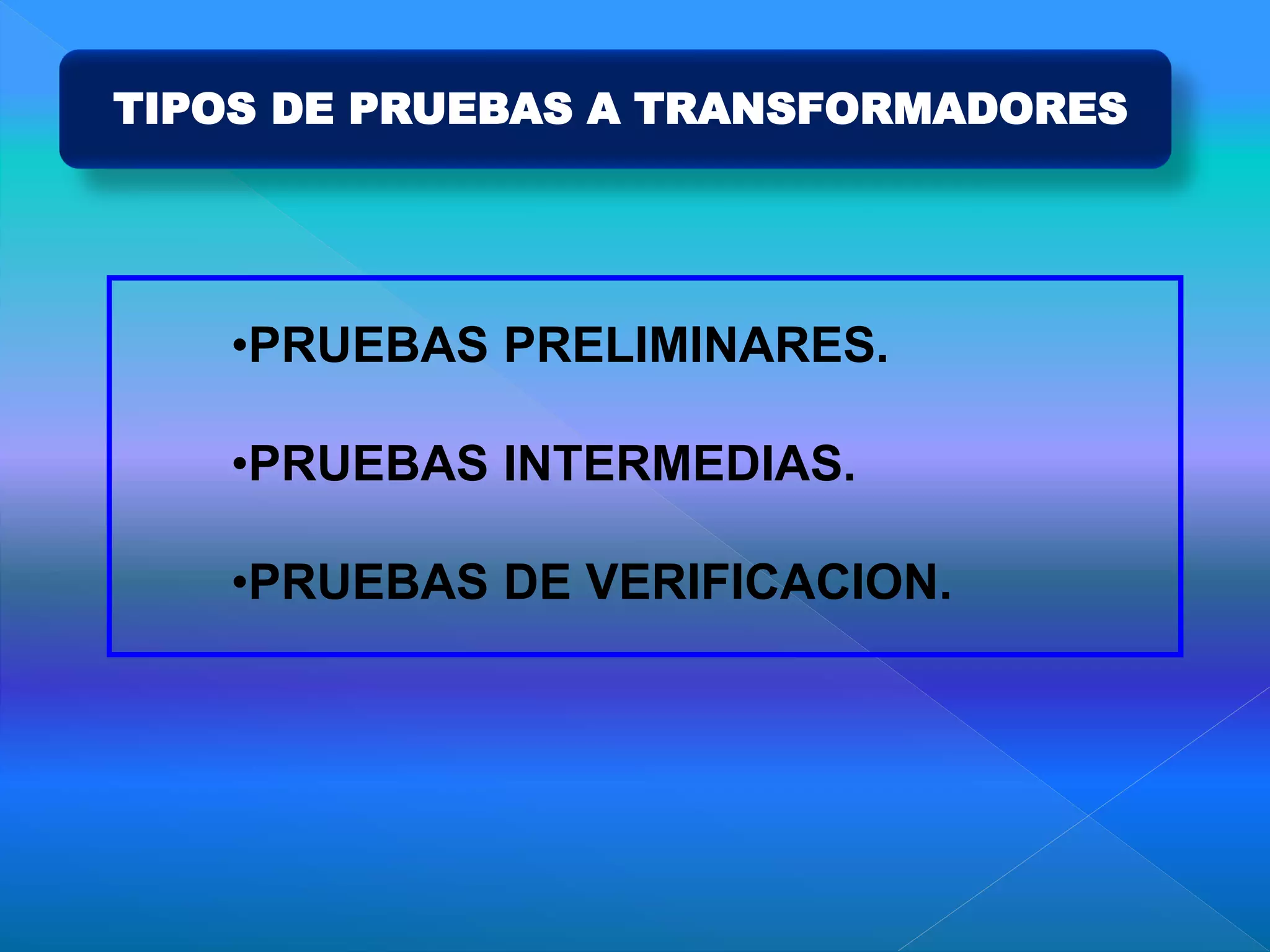

53. TIPOS DE PRUEBAS A TRANSFORMADORES
•PRUEBAS PRELIMINARES.
•PRUEBAS INTERMEDIAS.
•PRUEBAS DE VERIFICACION.

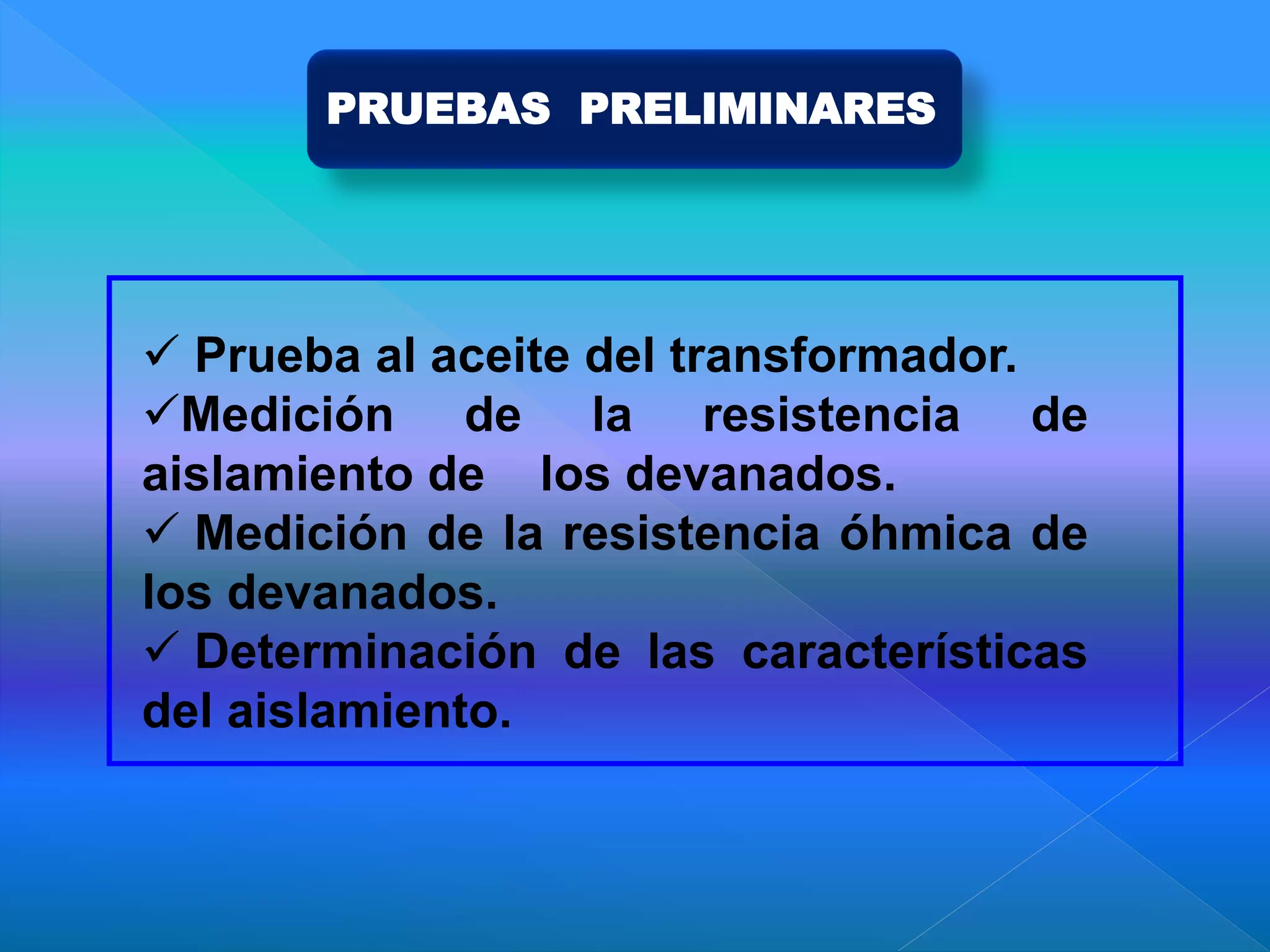

54. PRUEBAS PRELIMINARES
Prueba al aceite del transformador.
Medición de la resistencia de
aislamiento de los devanados.
Medición de la resistencia óhmica de
los devanados.
Determinación de las características
del aislamiento.

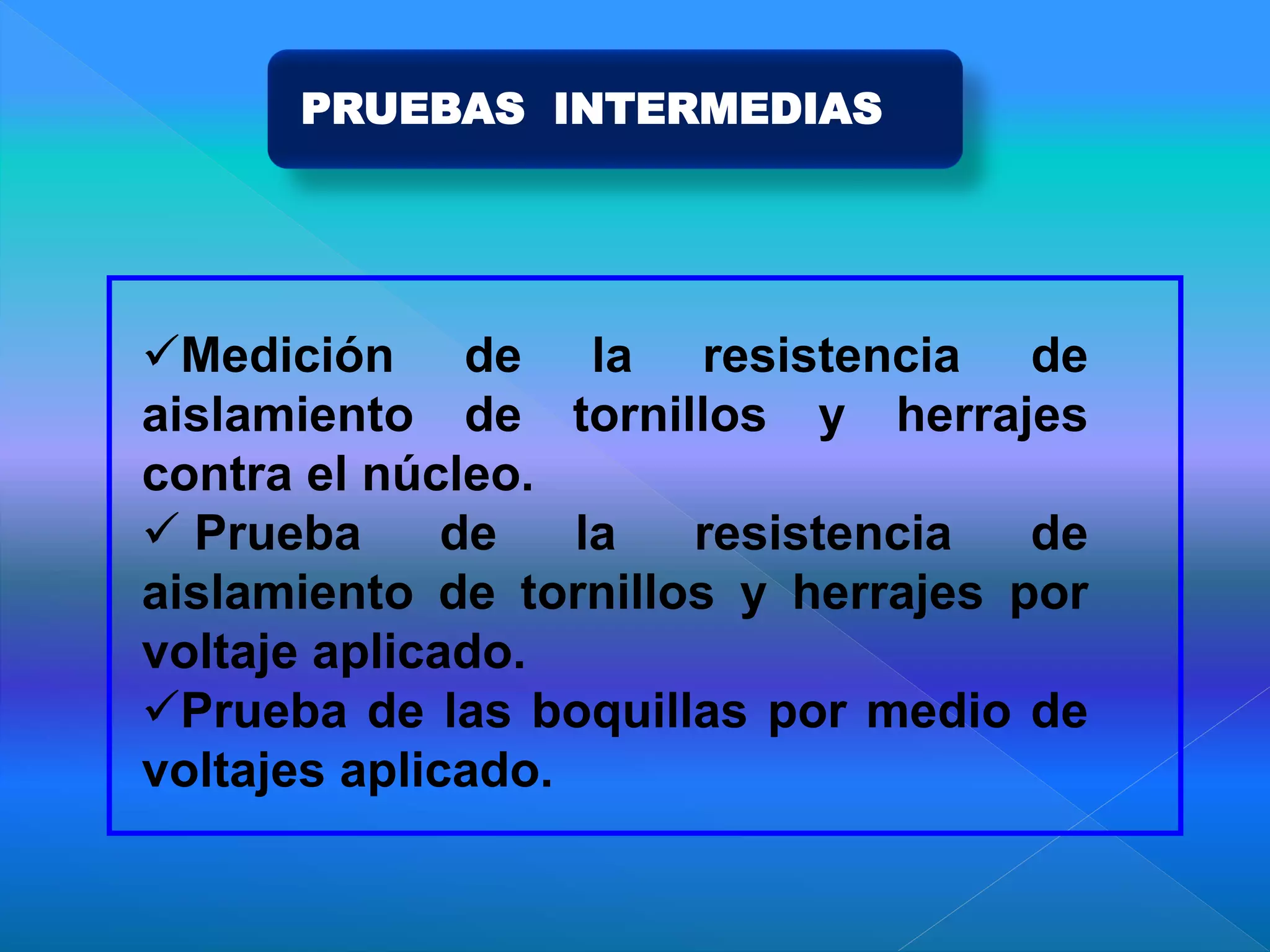

55. PRUEBAS INTERMEDIAS
Medición de la resistencia de
aislamiento de tornillos y herrajes
contra el núcleo.
Prueba de la resistencia de
aislamiento de tornillos y herrajes por
voltaje aplicado.
Prueba de las boquillas por medio de
voltajes aplicado.

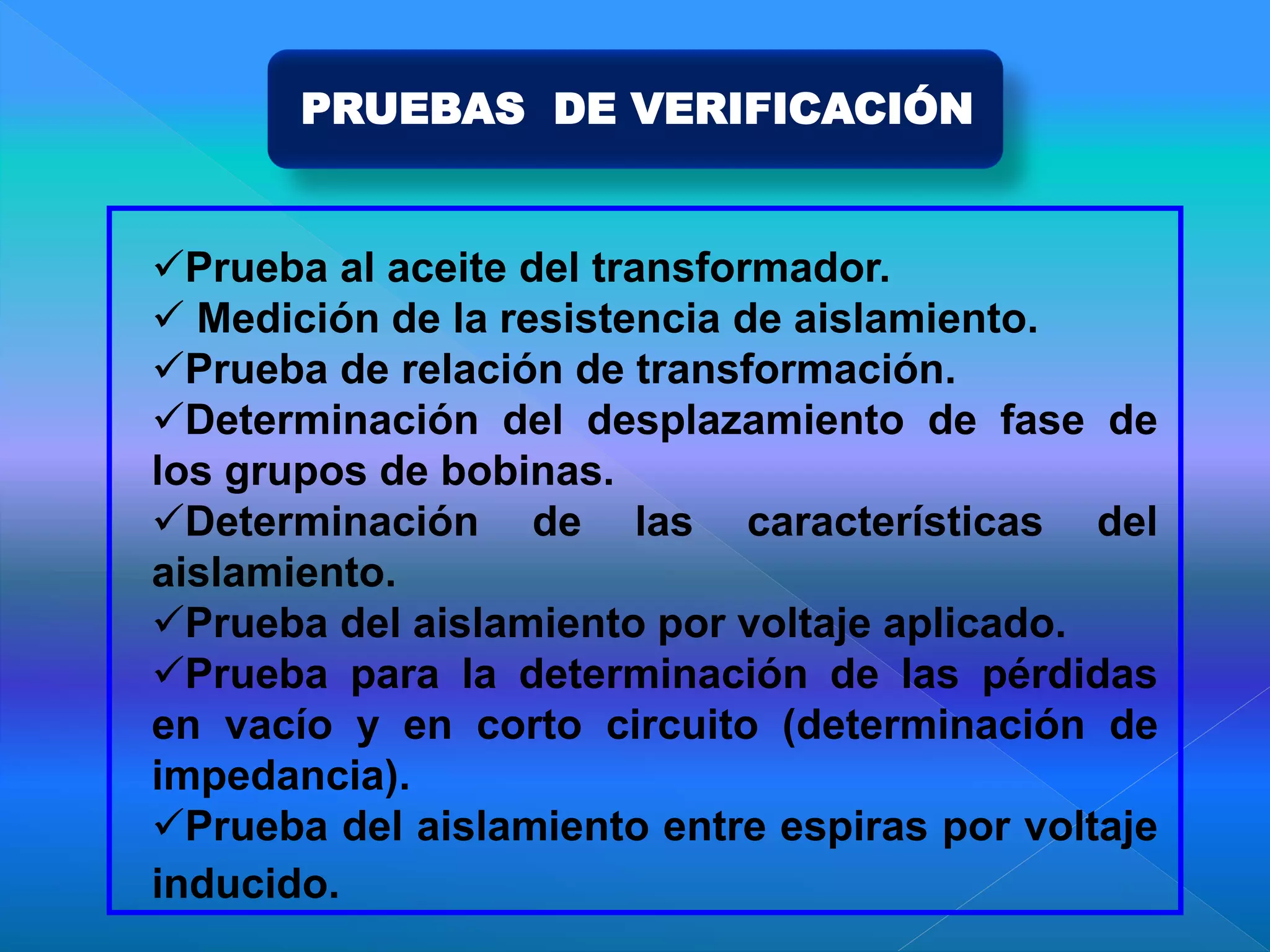

56. PRUEBAS DE VERIFICACIÓN
Prueba al aceite del transformador.
Medición de la resistencia de aislamiento.
Prueba de relación de transformación.
Determinación del desplazamiento de fase de
los grupos de bobinas.
Determinación de las características del
aislamiento.
Prueba del aislamiento por voltaje aplicado.
Prueba para la determinación de las pérdidas
en vacío y en corto circuito (determinación de
impedancia).
Prueba del aislamiento entre espiras por voltaje
inducido.

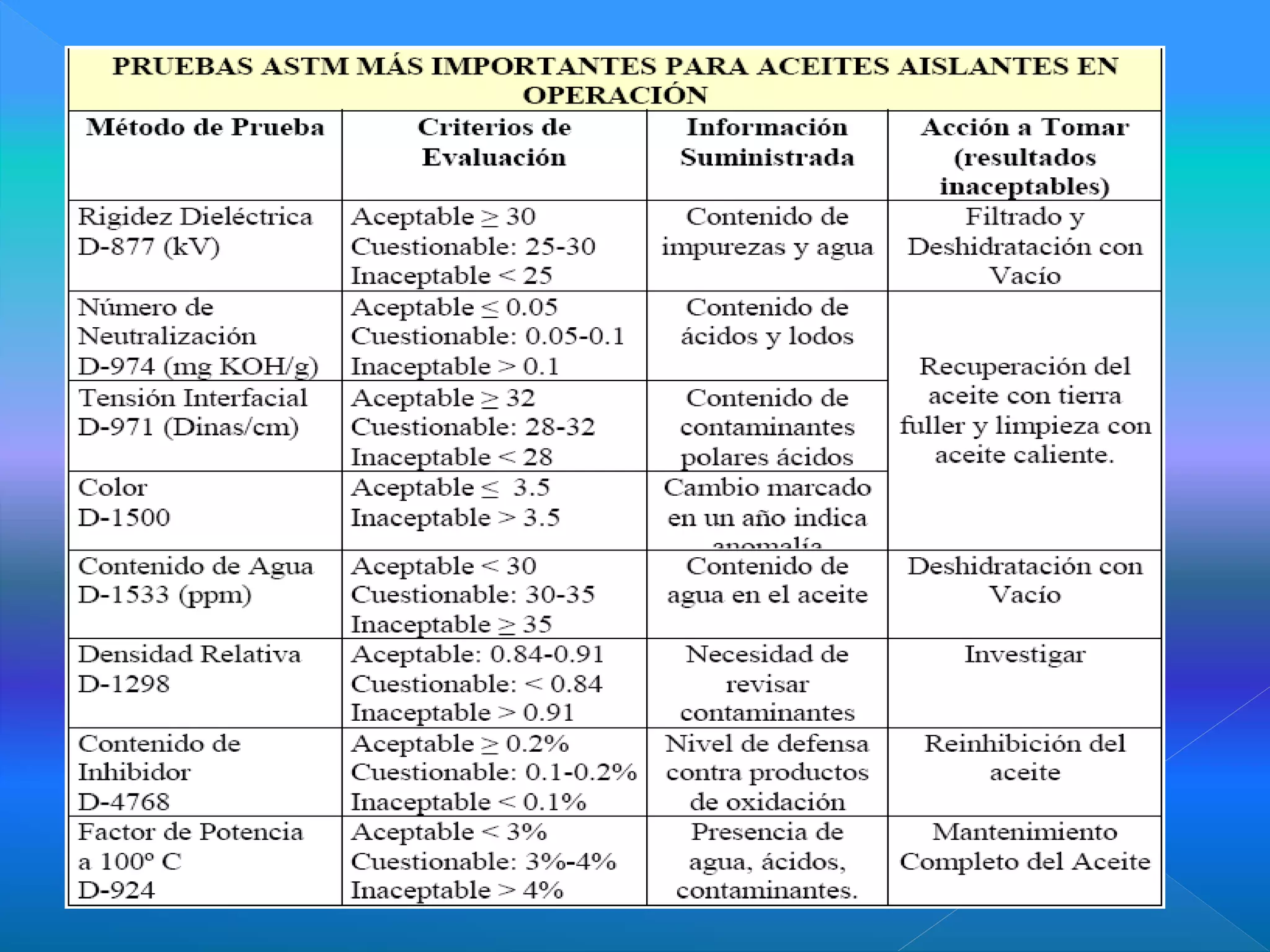

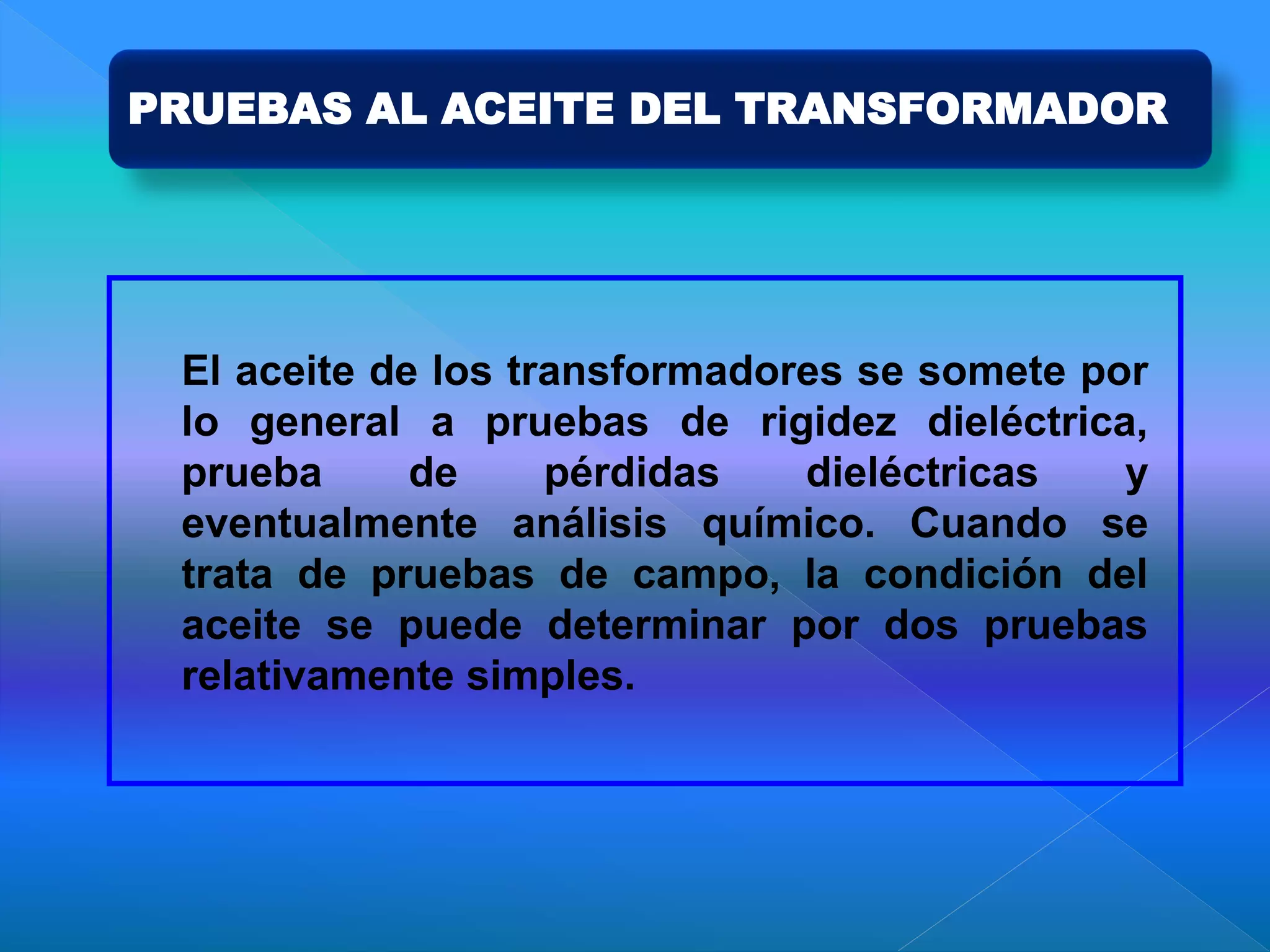

57. PRUEBAS AL ACEITE DEL TRANSFORMADOR
El aceite de los transformadores se somete por
lo general a pruebas de rigidez dieléctrica,
prueba de pérdidas dieléctricas y
eventualmente análisis químico. Cuando se
trata de pruebas de campo, la condición del
aceite se puede determinar por dos pruebas
relativamente simples.

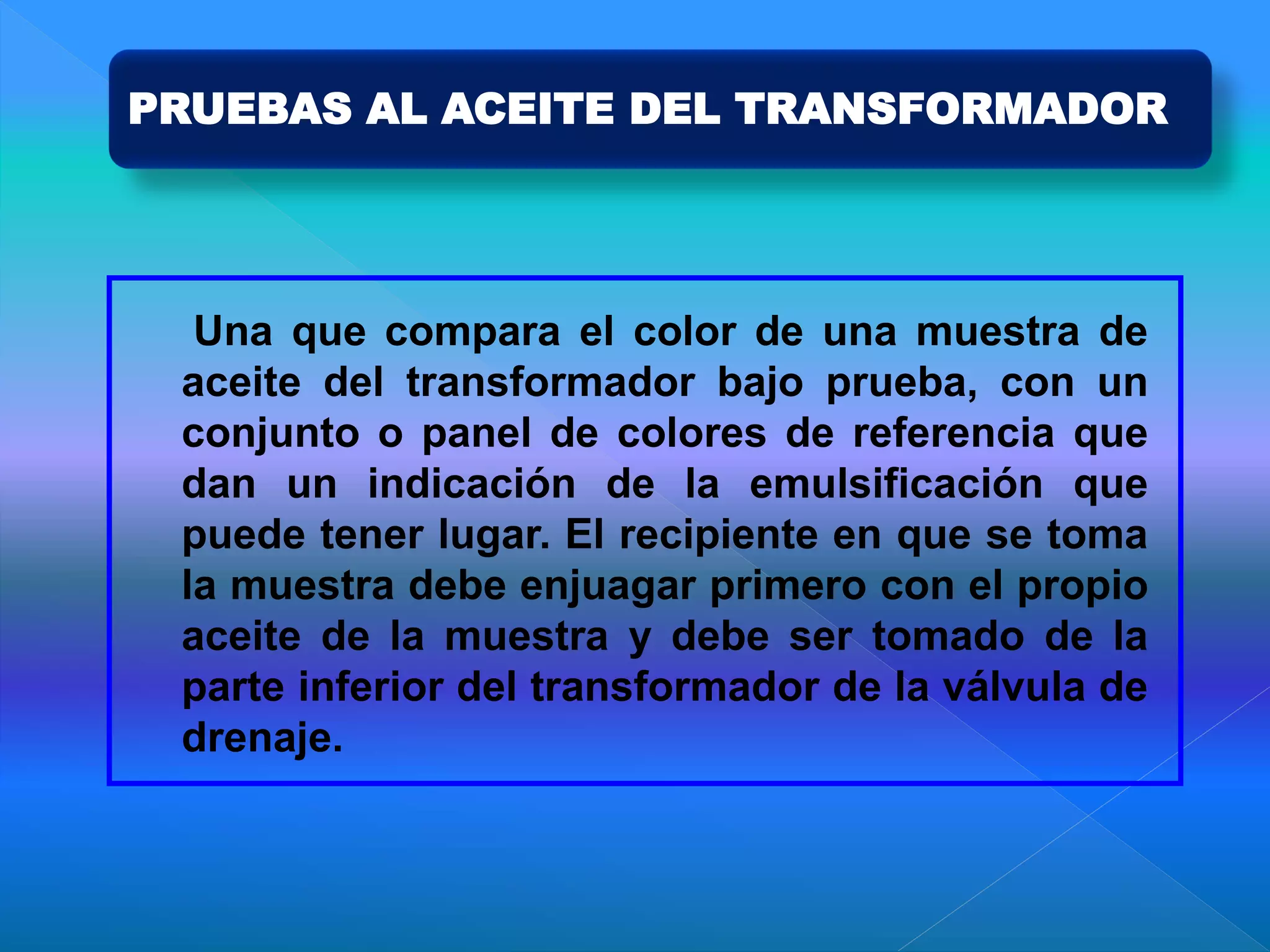

58. PRUEBAS AL ACEITE DEL TRANSFORMADOR
Una que compara el color de una muestra de
aceite del transformador bajo prueba, con un
conjunto o panel de colores de referencia que
dan un indicación de la emulsificación que
puede tener lugar. El recipiente en que se toma
la muestra debe enjuagar primero con el propio
aceite de la muestra y debe ser tomado de la
parte inferior del transformador de la válvula de
drenaje.

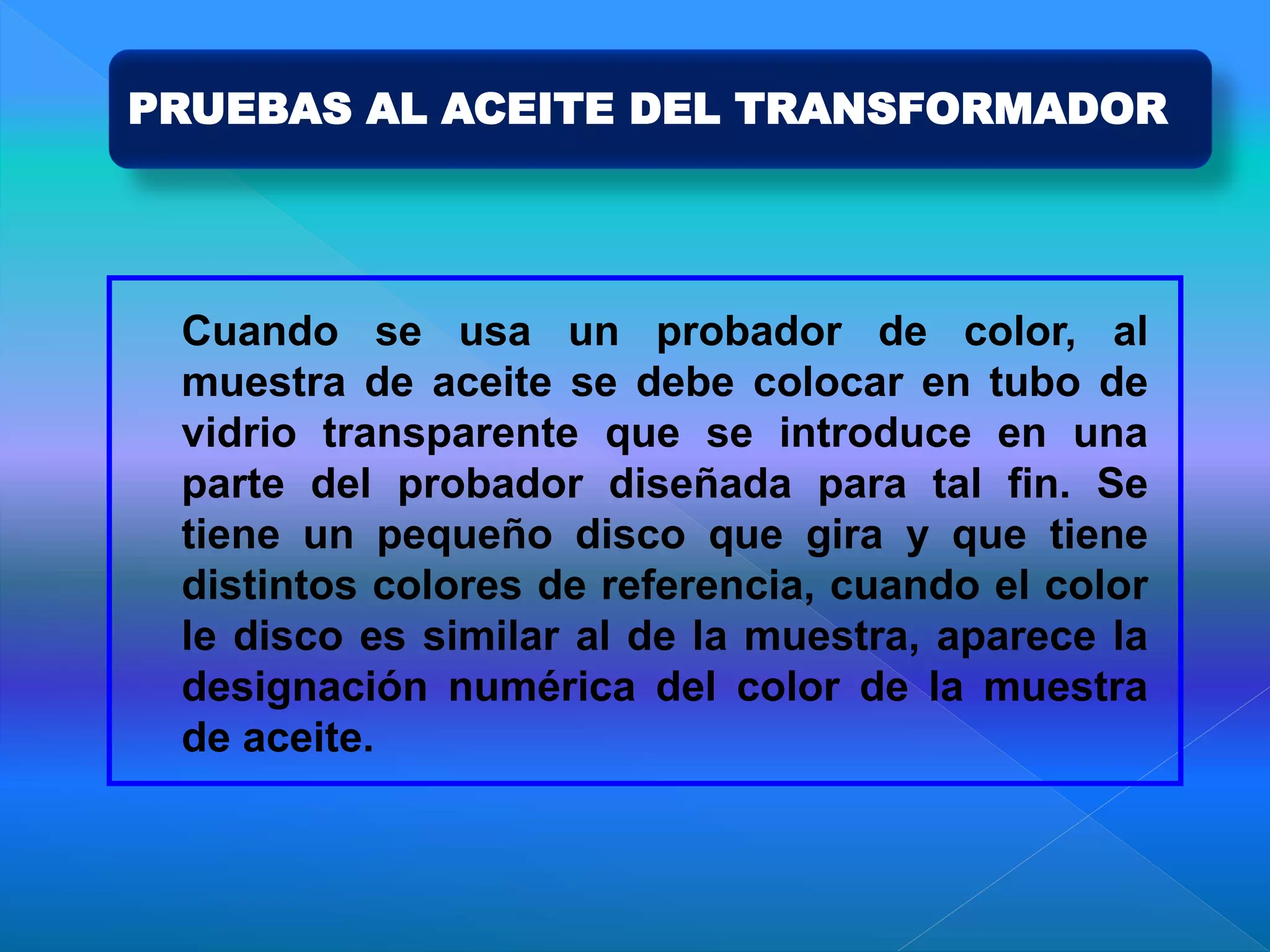

59. PRUEBAS AL ACEITE DEL TRANSFORMADOR
Cuando se usa un probador de color, al
muestra de aceite se debe colocar en tubo de
vidrio transparente que se introduce en una
parte del probador diseñada para tal fin. Se
tiene un pequeño disco que gira y que tiene
distintos colores de referencia, cuando el color
le disco es similar al de la muestra, aparece la
designación numérica del color de la muestra
de aceite.

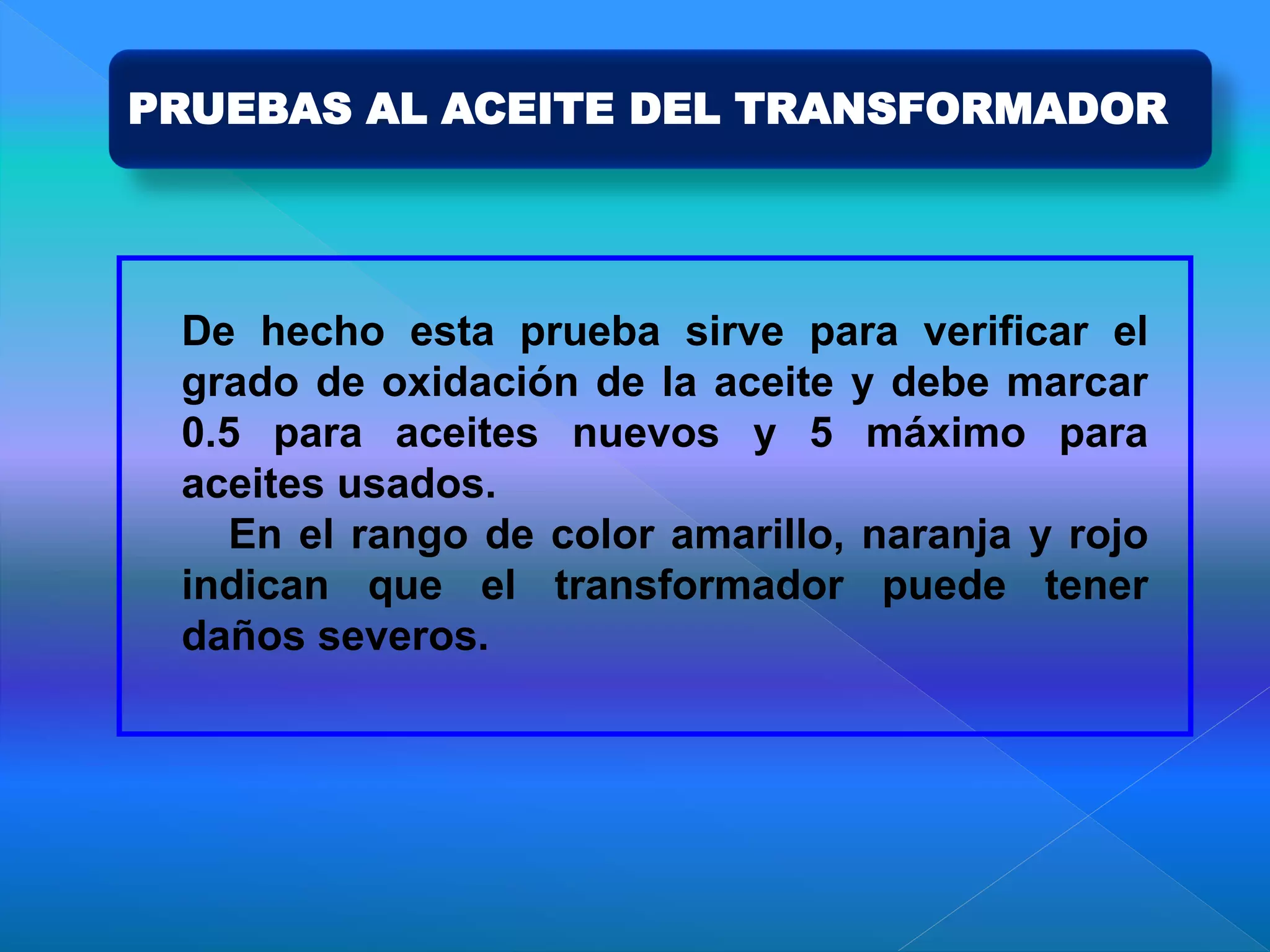

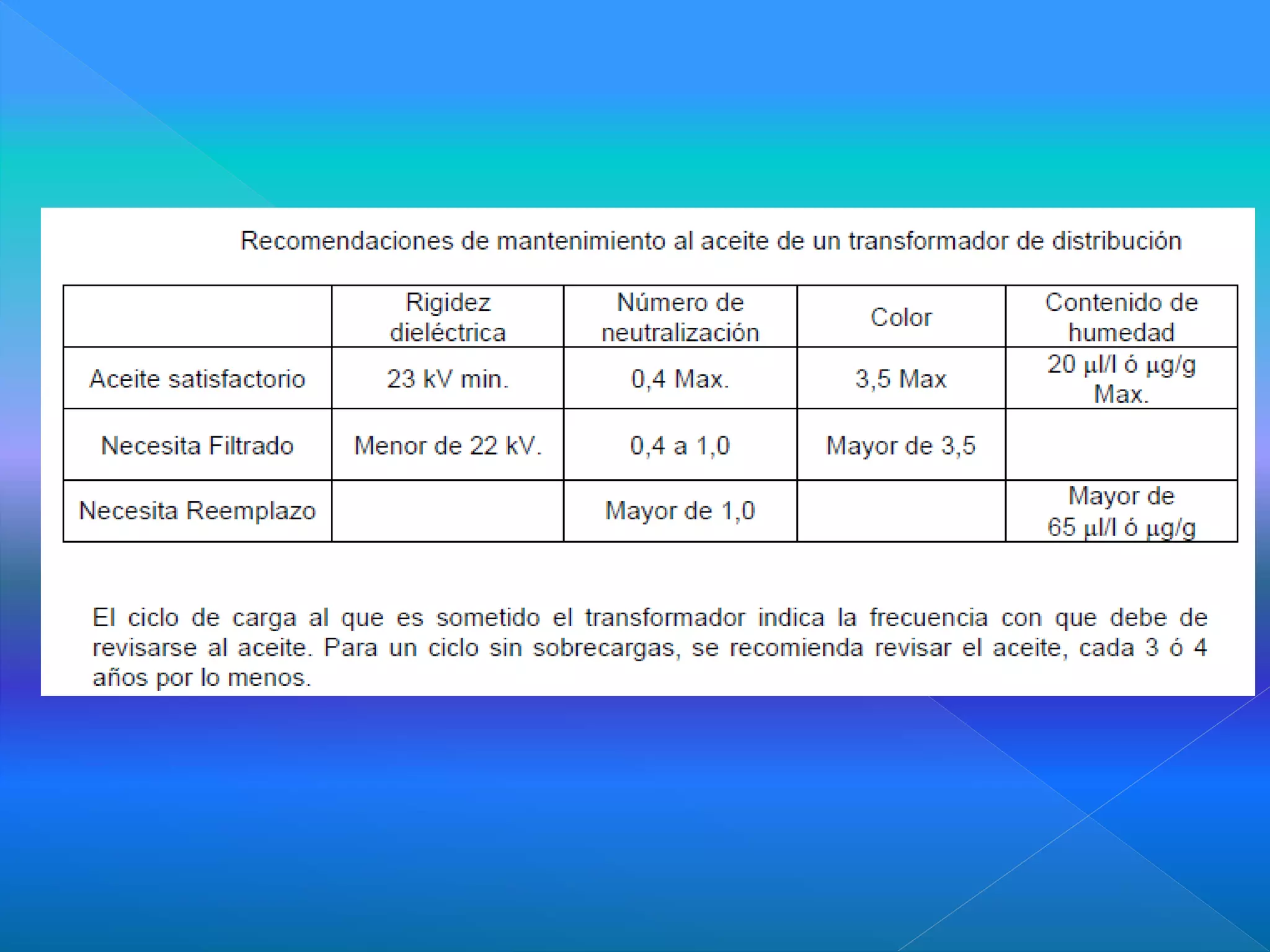

60. PRUEBAS AL ACEITE DEL TRANSFORMADOR
De hecho esta prueba sirve para verificar el
grado de oxidación de la aceite y debe marcar
0.5 para aceites nuevos y 5 máximo para
aceites usados.
En el rango de color amarillo, naranja y rojo
indican que el transformador puede tener
daños severos.

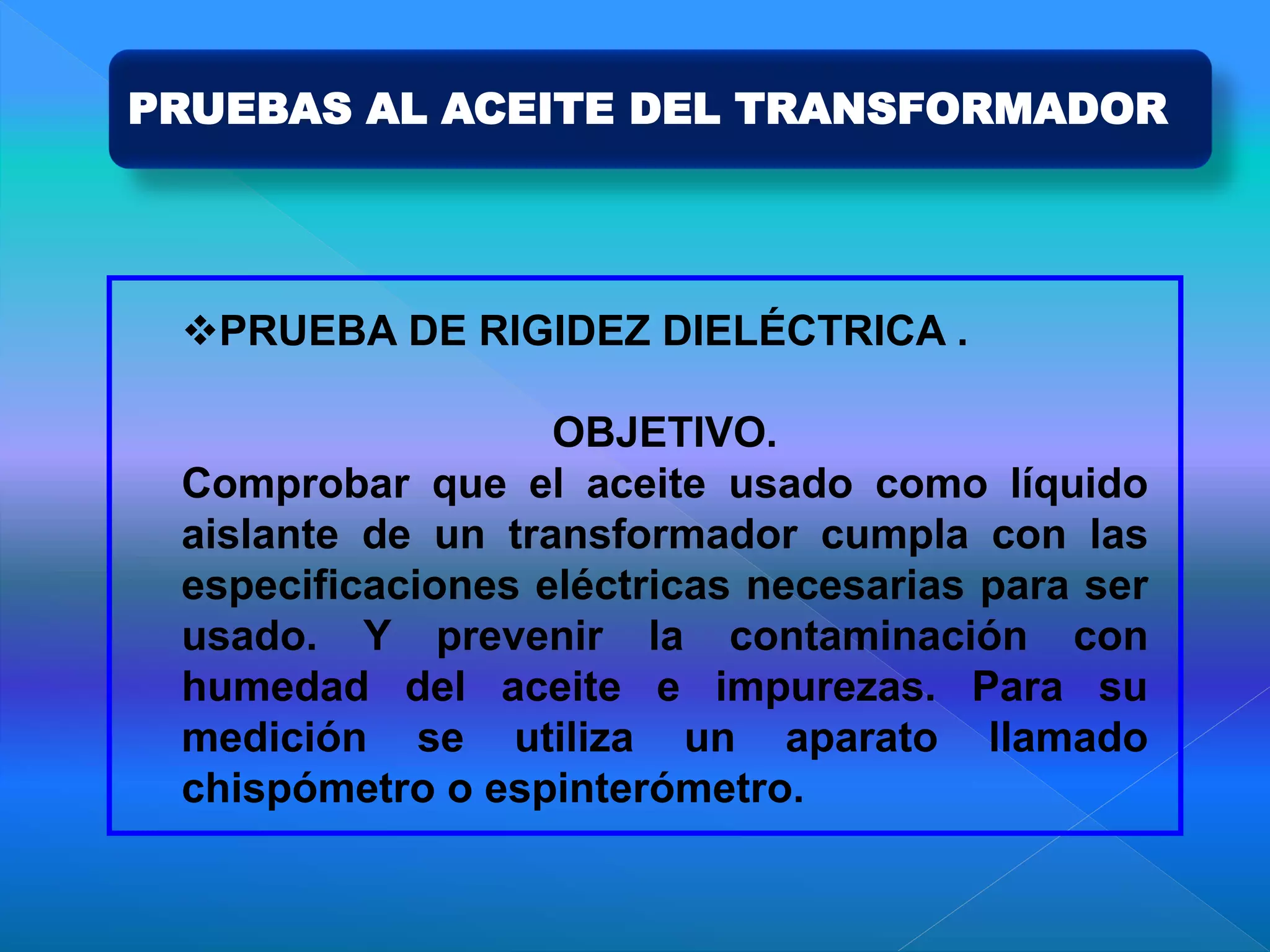

61. PRUEBAS AL ACEITE DEL TRANSFORMADOR
PRUEBA DE RIGIDEZ DIELÉCTRICA .
OBJETIVO.
Comprobar que el aceite usado como líquido
aislante de un transformador cumpla con las
especificaciones eléctricas necesarias para ser
usado. Y prevenir la contaminación con
humedad del aceite e impurezas. Para su
medición se utiliza un aparato llamado
chispómetro o espinterómetro.

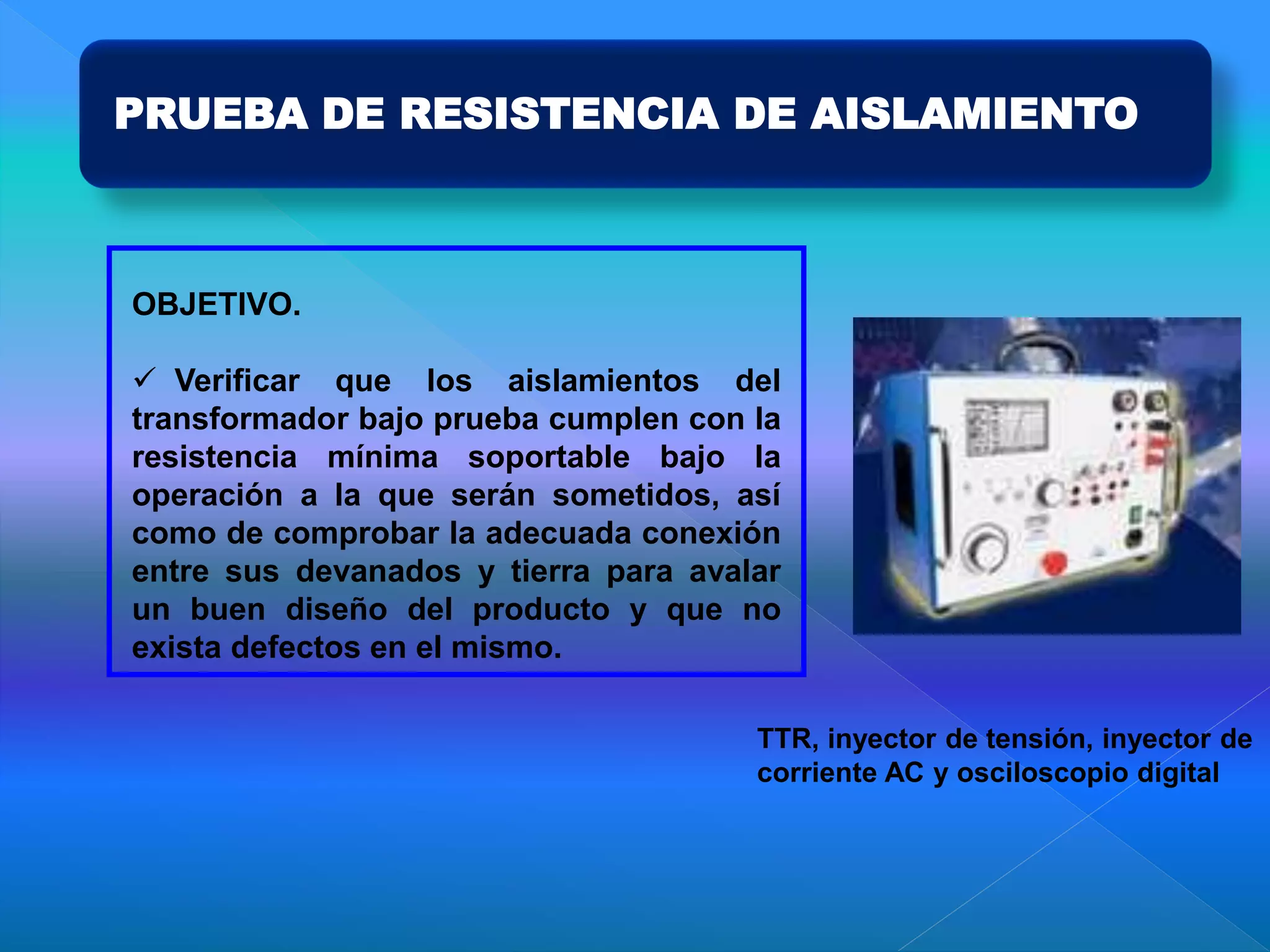

62. PRUEBA DE RESISTENCIA DE AISLAMIENTO
OBJETIVO.
Verificar que los aislamientos del
transformador bajo prueba cumplen con la
resistencia mínima soportable bajo la
operación a la que serán sometidos, así
como de comprobar la adecuada conexión
entre sus devanados y tierra para avalar
un buen diseño del producto y que no
exista defectos en el mismo.
TTR, inyector de tensión, inyector de
corriente AC y osciloscopio digital

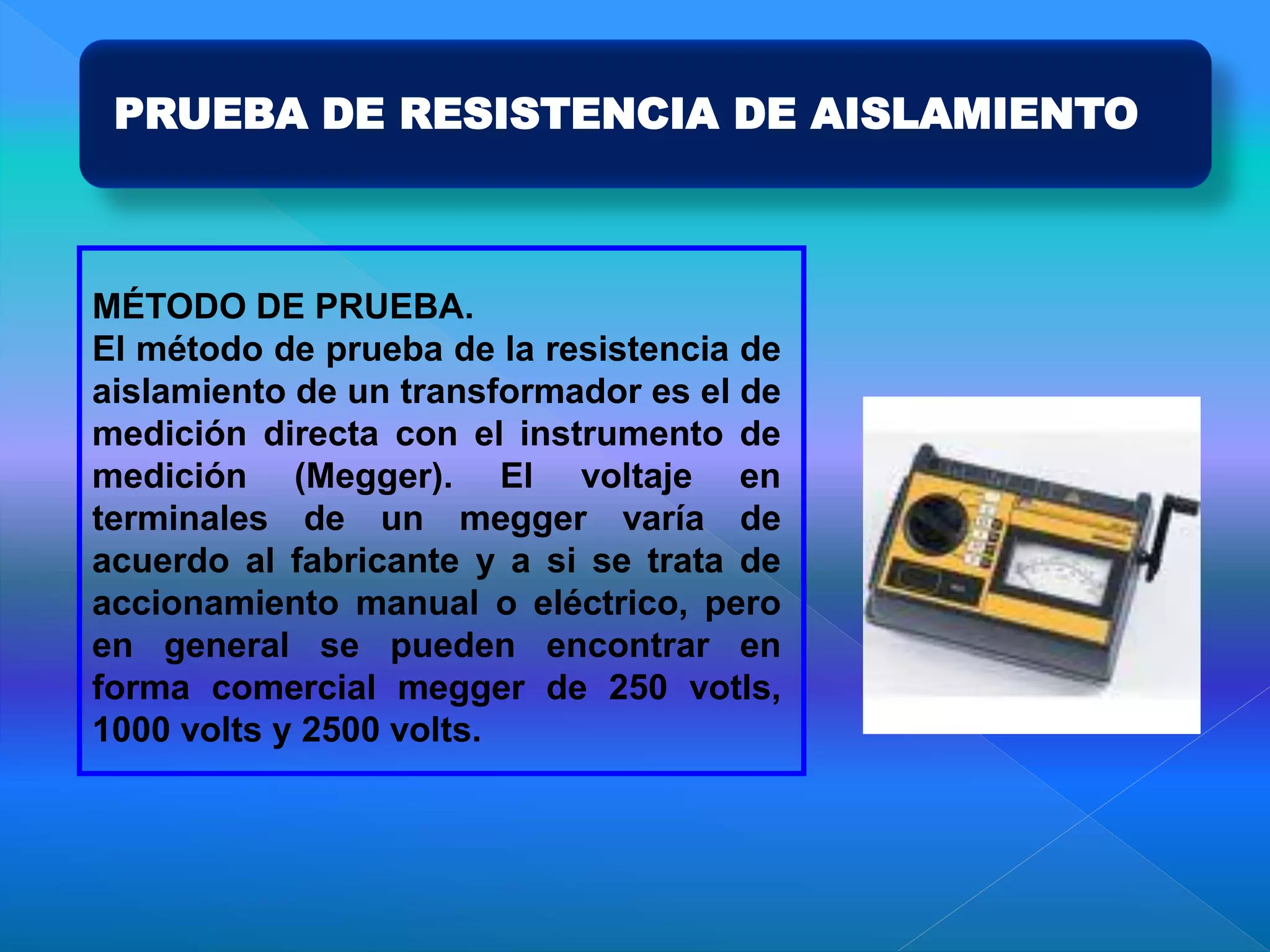

63. PRUEBA DE RESISTENCIA DE AISLAMIENTO
MÉTODO DE PRUEBA.
El método de prueba de la resistencia de
aislamiento de un transformador es el de
medición directa con el instrumento de
medición (Megger). El voltaje en
terminales de un megger varía de
acuerdo al fabricante y a si se trata de
accionamiento manual o eléctrico, pero
en general se pueden encontrar en
forma comercial megger de 250 votls,
1000 volts y 2500 volts.

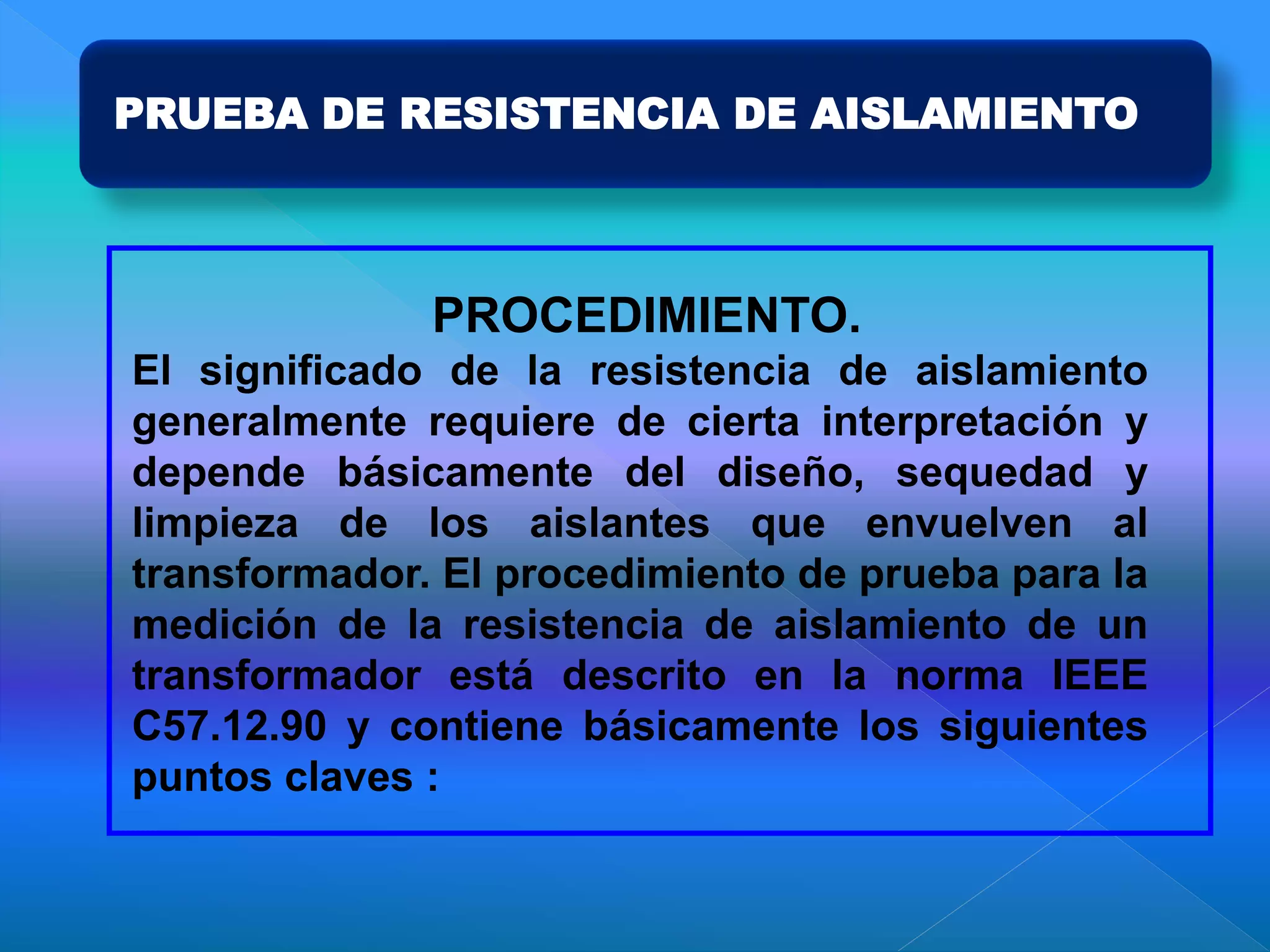

64. PRUEBA DE RESISTENCIA DE AISLAMIENTO
PROCEDIMIENTO.
El significado de la resistencia de aislamiento
generalmente requiere de cierta interpretación y
depende básicamente del diseño, sequedad y
limpieza de los aislantes que envuelven al
transformador. El procedimiento de prueba para la
medición de la resistencia de aislamiento de un
transformador está descrito en la norma IEEE
C57.12.90 y contiene básicamente los siguientes
puntos claves :

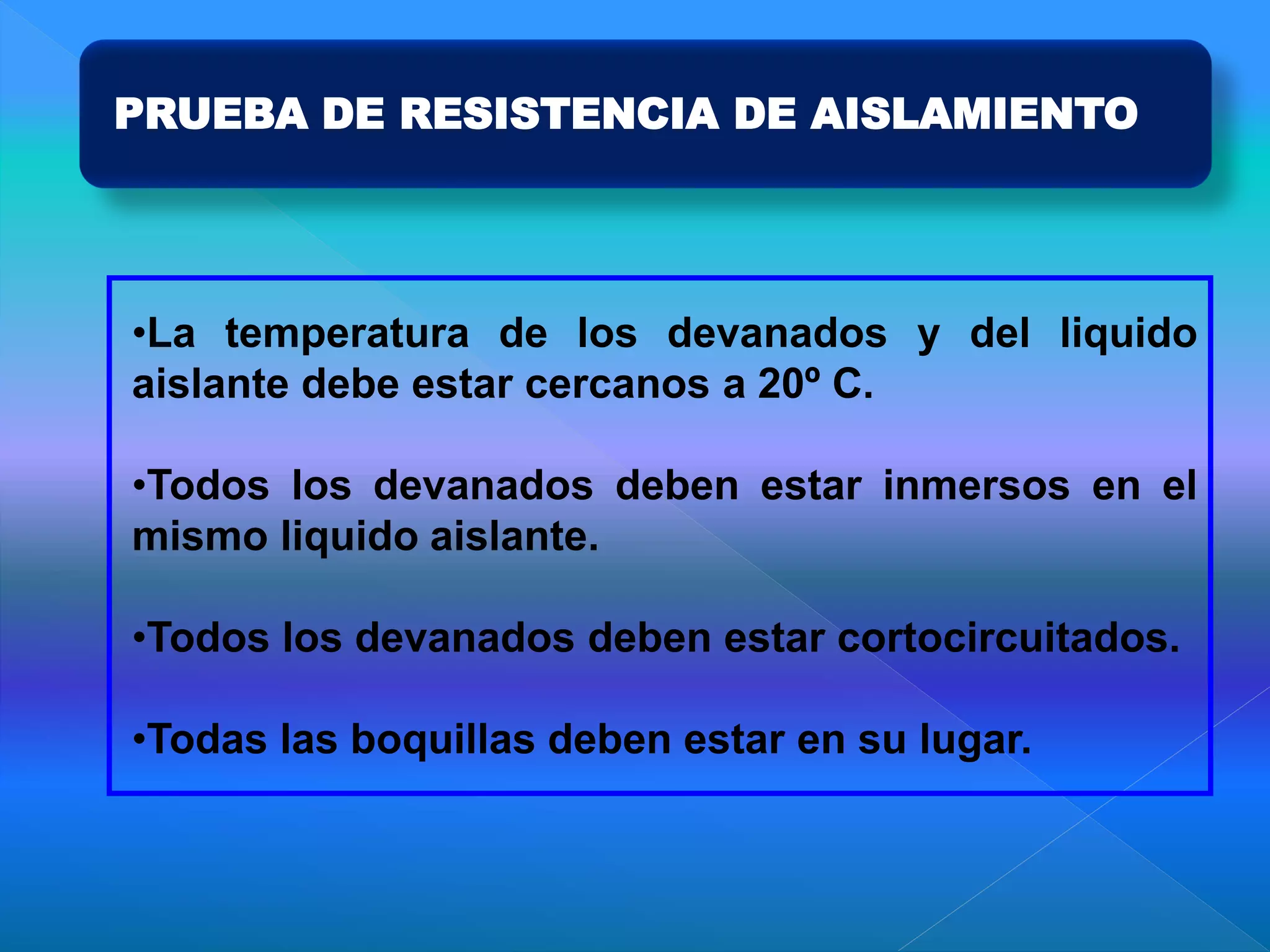

65. PRUEBA DE RESISTENCIA DE AISLAMIENTO
•La temperatura de los devanados y del liquido
aislante debe estar cercanos a 20º C.
•Todos los devanados deben estar inmersos en el
mismo liquido aislante.
•Todos los devanados deben estar cortocircuitados.
•Todas las boquillas deben estar en su lugar.

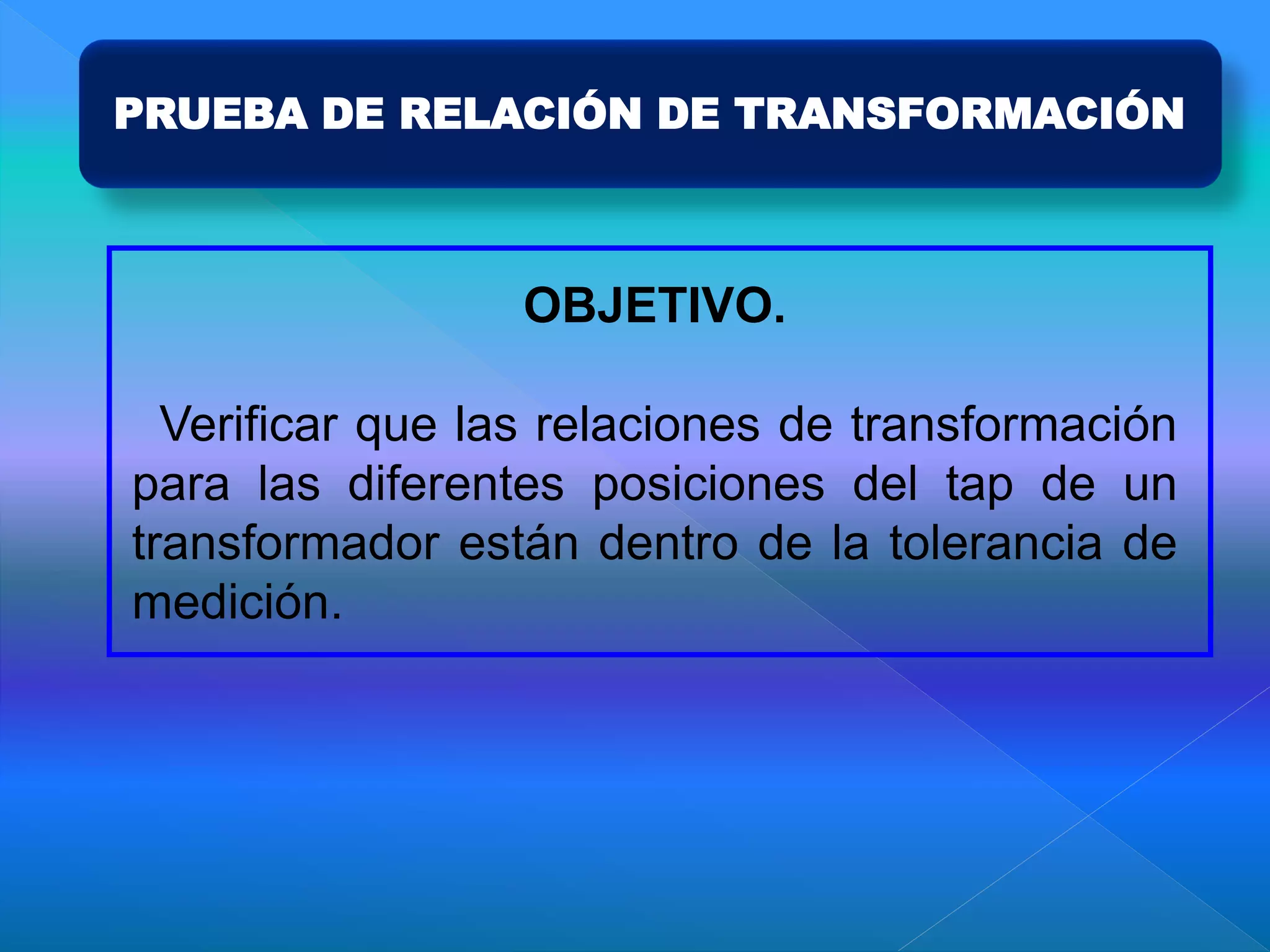

66. PRUEBA DE RELACIÓN DE TRANSFORMACIÓN
OBJETIVO.
Verificar que las relaciones de transformación
para las diferentes posiciones del tap de un
transformador están dentro de la tolerancia de
medición.

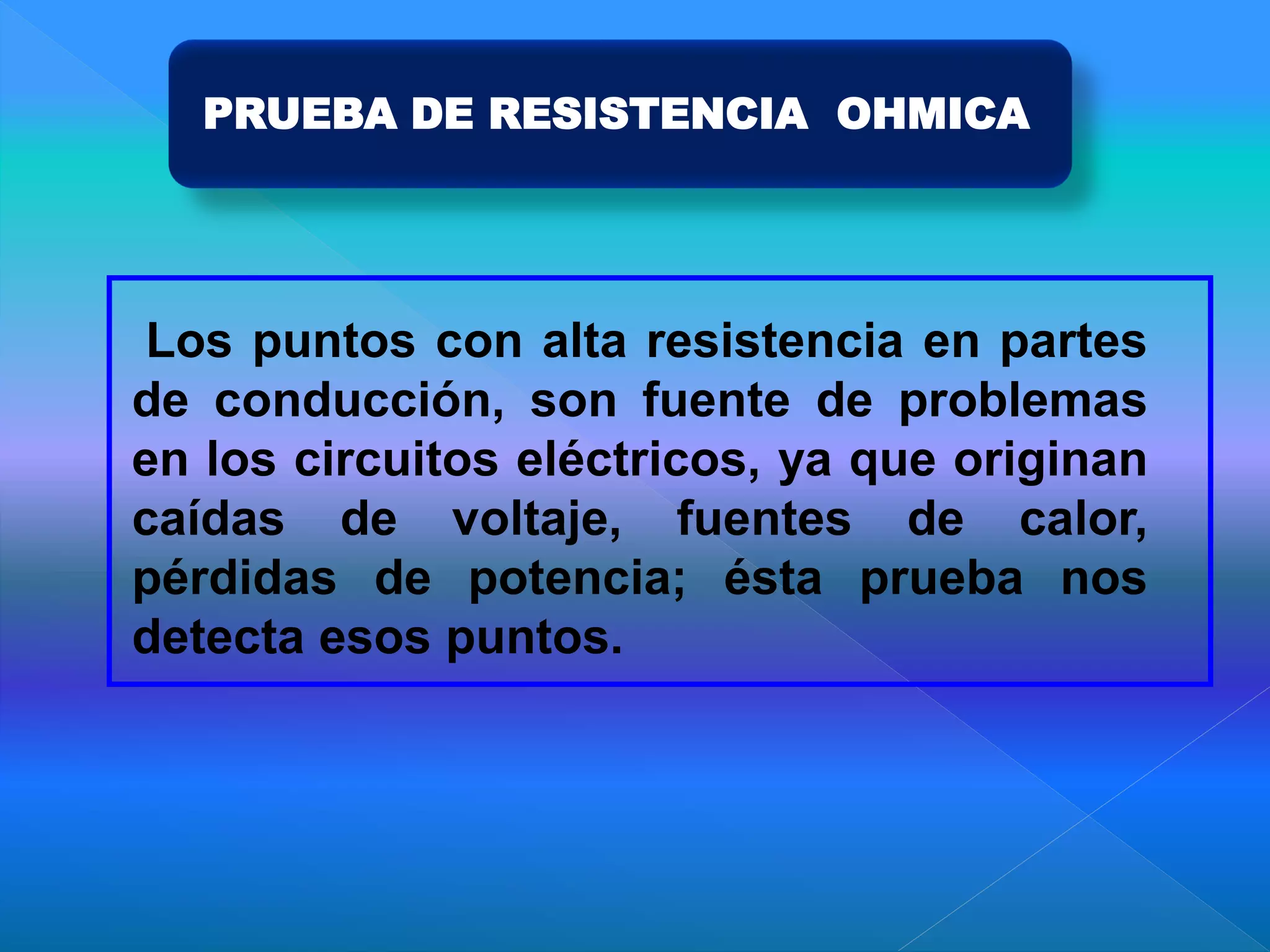

67. PRUEBA DE RESISTENCIA OHMICA
Los puntos con alta resistencia en partes
de conducción, son fuente de problemas
en los circuitos eléctricos, ya que originan
caídas de voltaje, fuentes de calor,
pérdidas de potencia; ésta prueba nos
detecta esos puntos.

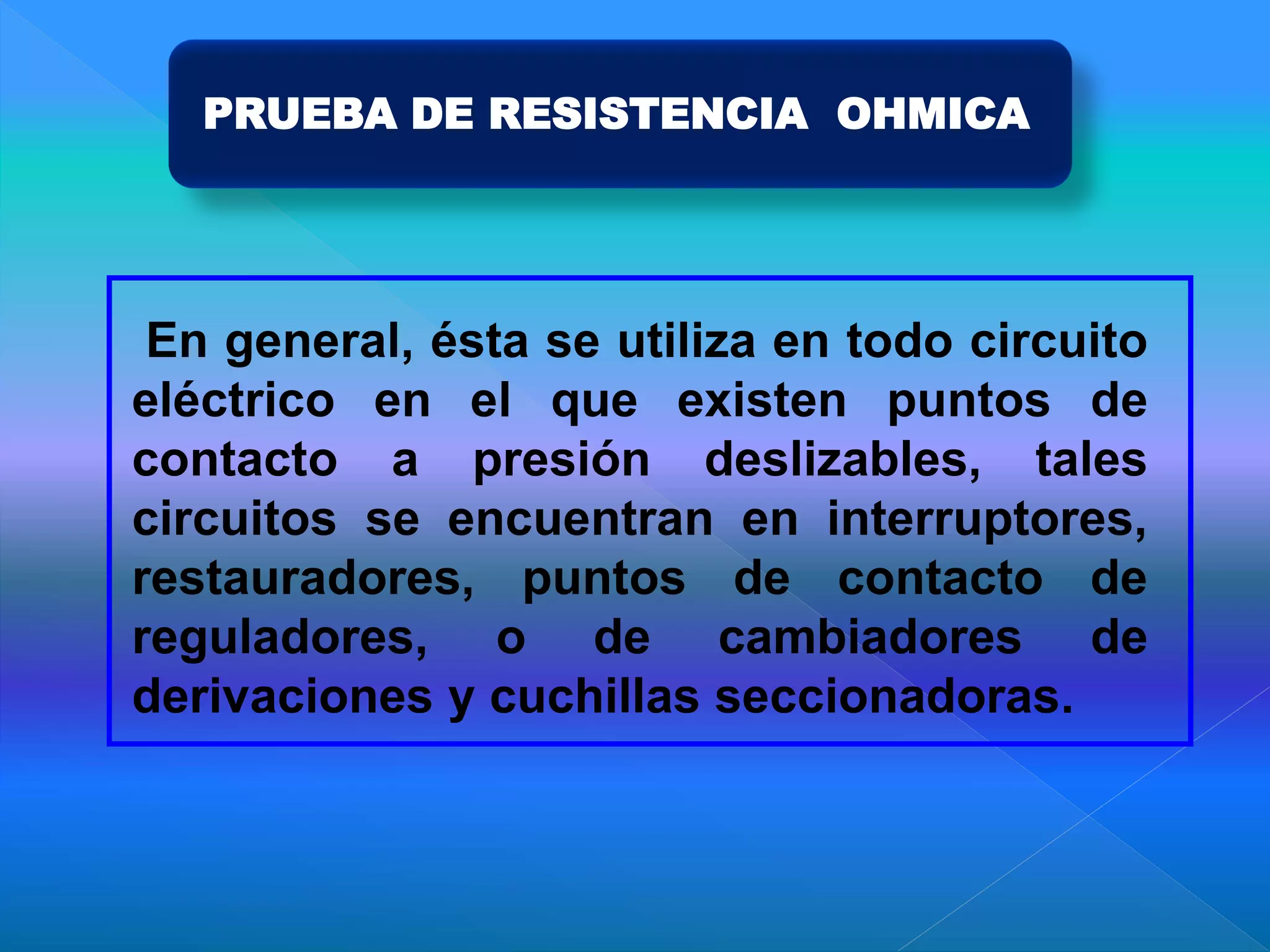

68. PRUEBA DE RESISTENCIA OHMICA
En general, ésta se utiliza en todo circuito
eléctrico en el que existen puntos de
contacto a presión deslizables, tales
circuitos se encuentran en interruptores,
restauradores, puntos de contacto de
reguladores, o de cambiadores de
derivaciones y cuchillas seccionadoras.

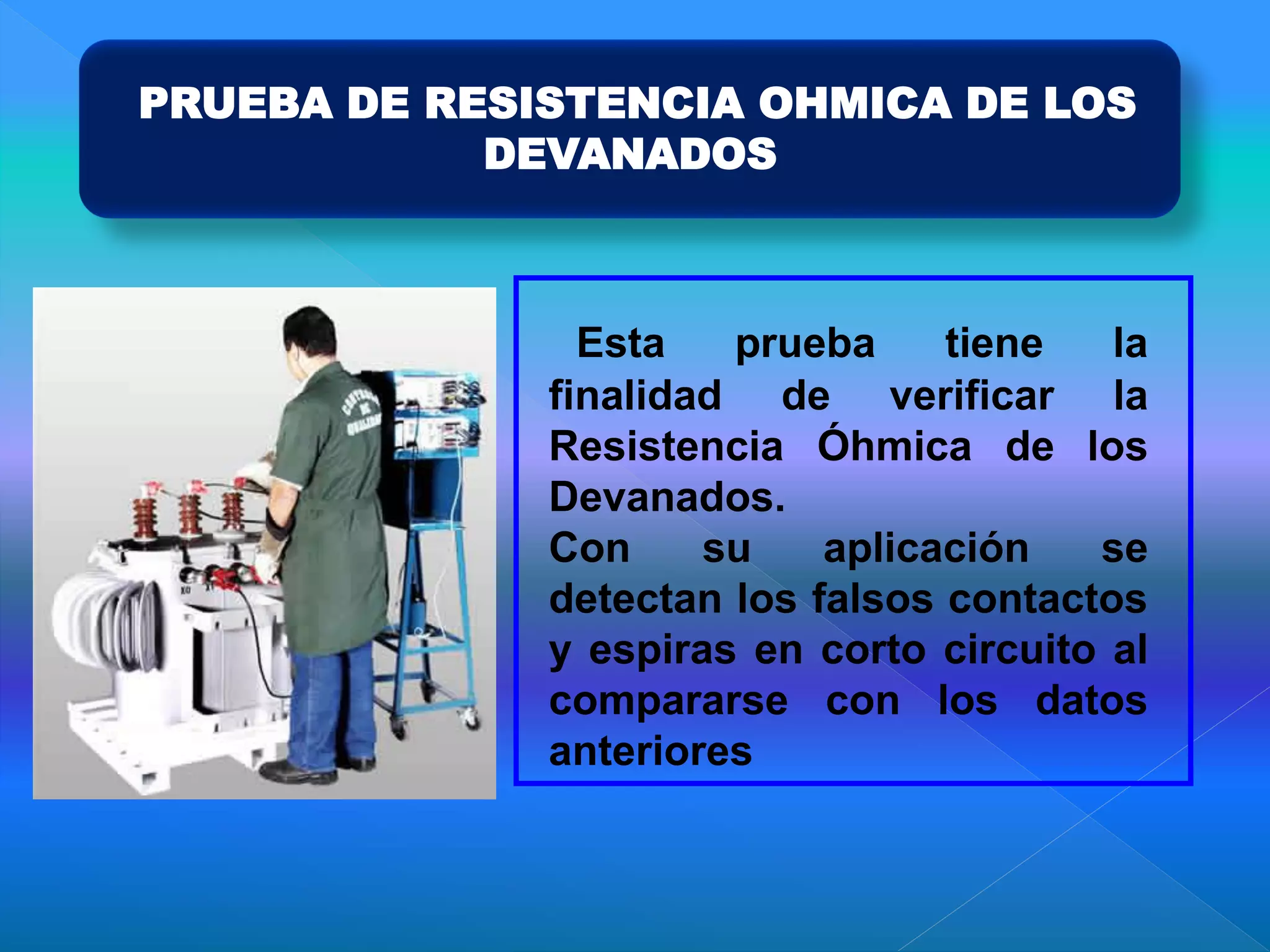

69. PRUEBA DE RESISTENCIA OHMICA DE LOS
DEVANADOS
Esta prueba tiene la
finalidad de verificar la
Resistencia Óhmica de los
Devanados.
Con su aplicación se
detectan los falsos contactos
y espiras en corto circuito al
compararse con los datos
anteriores

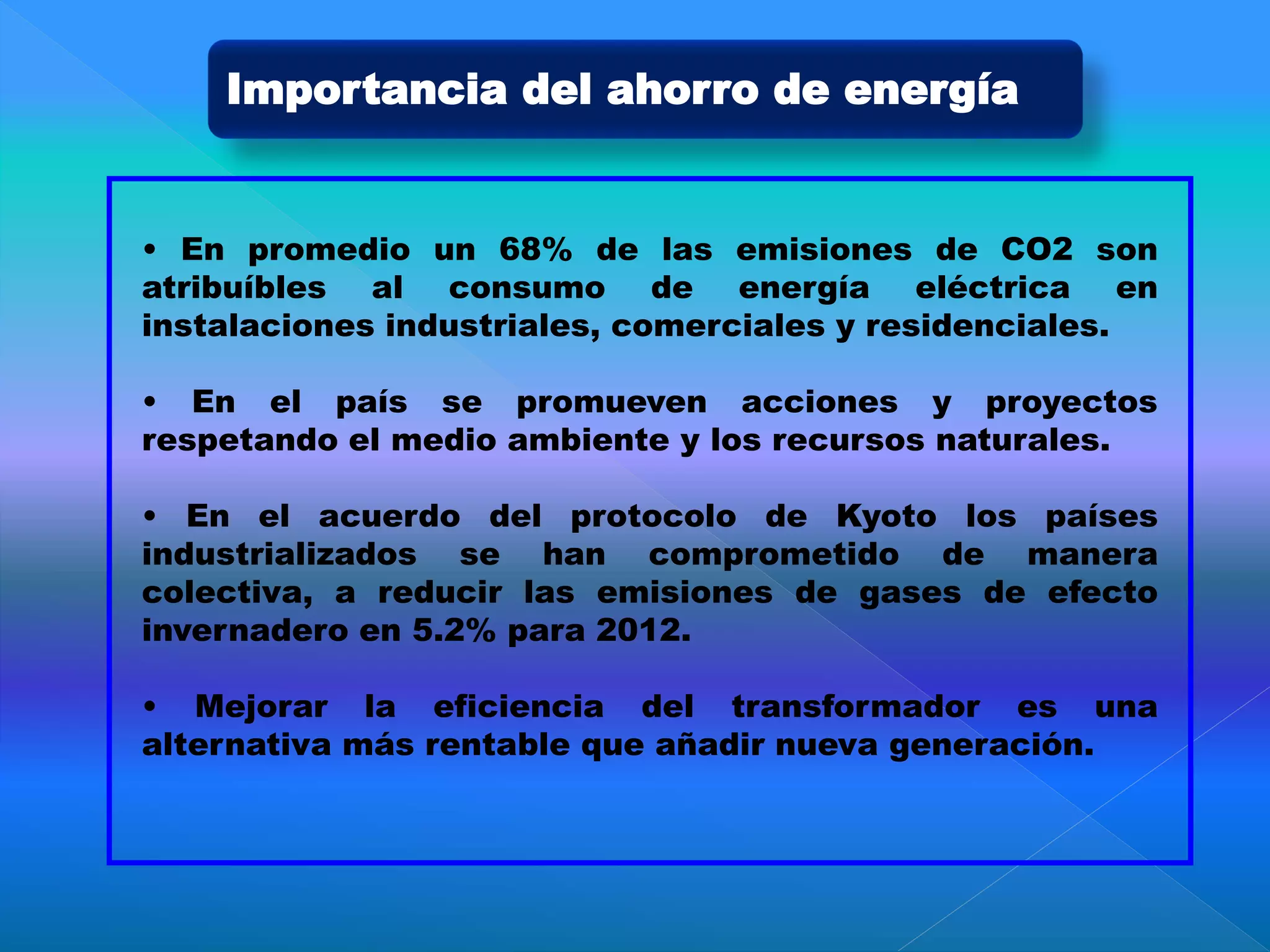

75. • En promedio un 68% de las emisiones de CO2 son
atribuíbles al consumo de energía eléctrica en
instalaciones industriales, comerciales y residenciales.
• En el país se promueven acciones y proyectos
respetando el medio ambiente y los recursos naturales.
• En el acuerdo del protocolo de Kyoto los países
industrializados se han comprometido de manera
colectiva, a reducir las emisiones de gases de efecto
invernadero en 5.2% para 2012.
• Mejorar la eficiencia del transformador es una
alternativa más rentable que añadir nueva generación.
Importancia del ahorro de energía

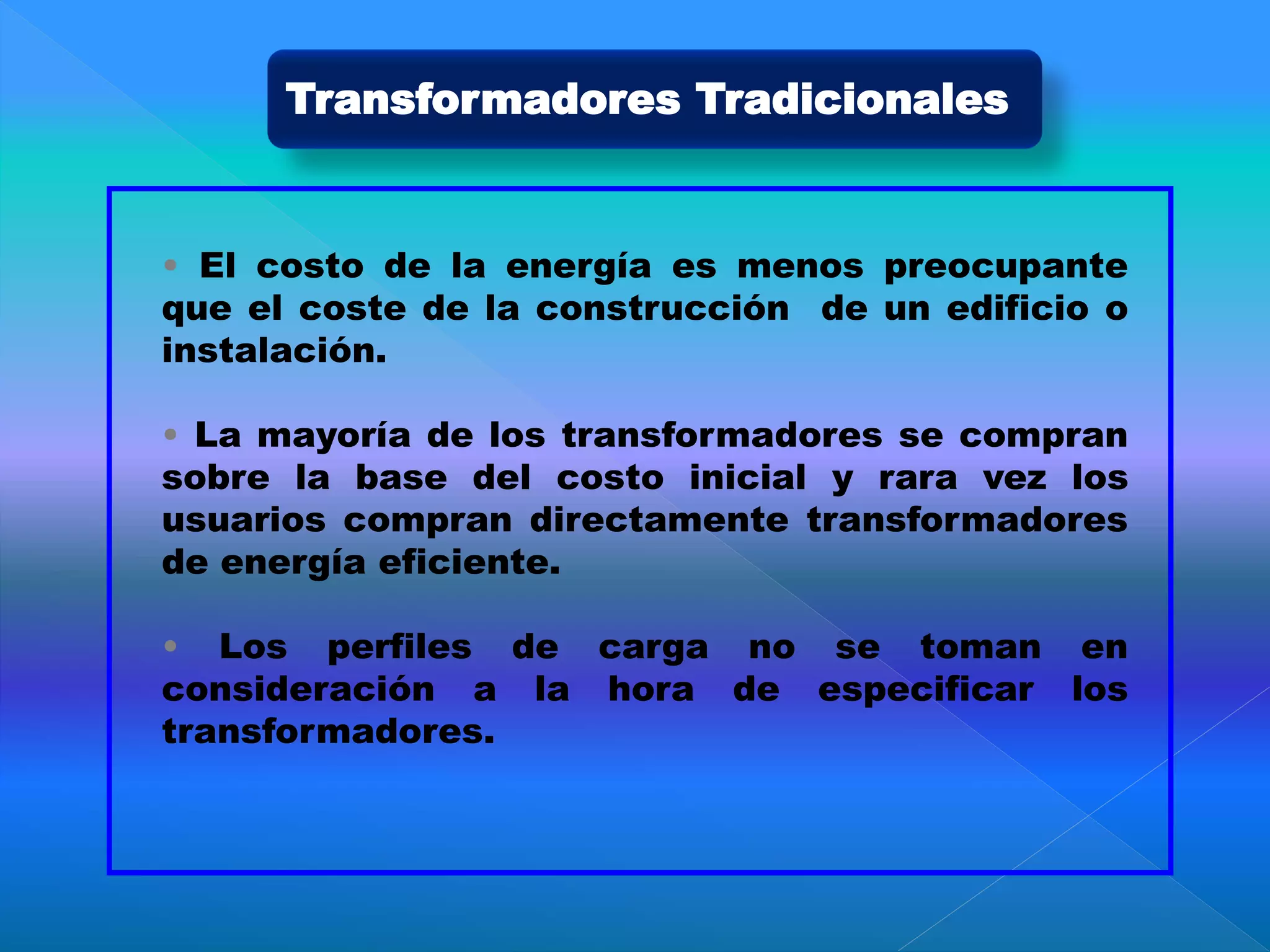

76. • El costo de la energía es menos preocupante
que el coste de la construcción de un edificio o
instalación.
• La mayoría de los transformadores se compran
sobre la base del costo inicial y rara vez los
usuarios compran directamente transformadores
de energía eficiente.
• Los perfiles de carga no se toman en
consideración a la hora de especificar los
transformadores.
Transformadores Tradicionales

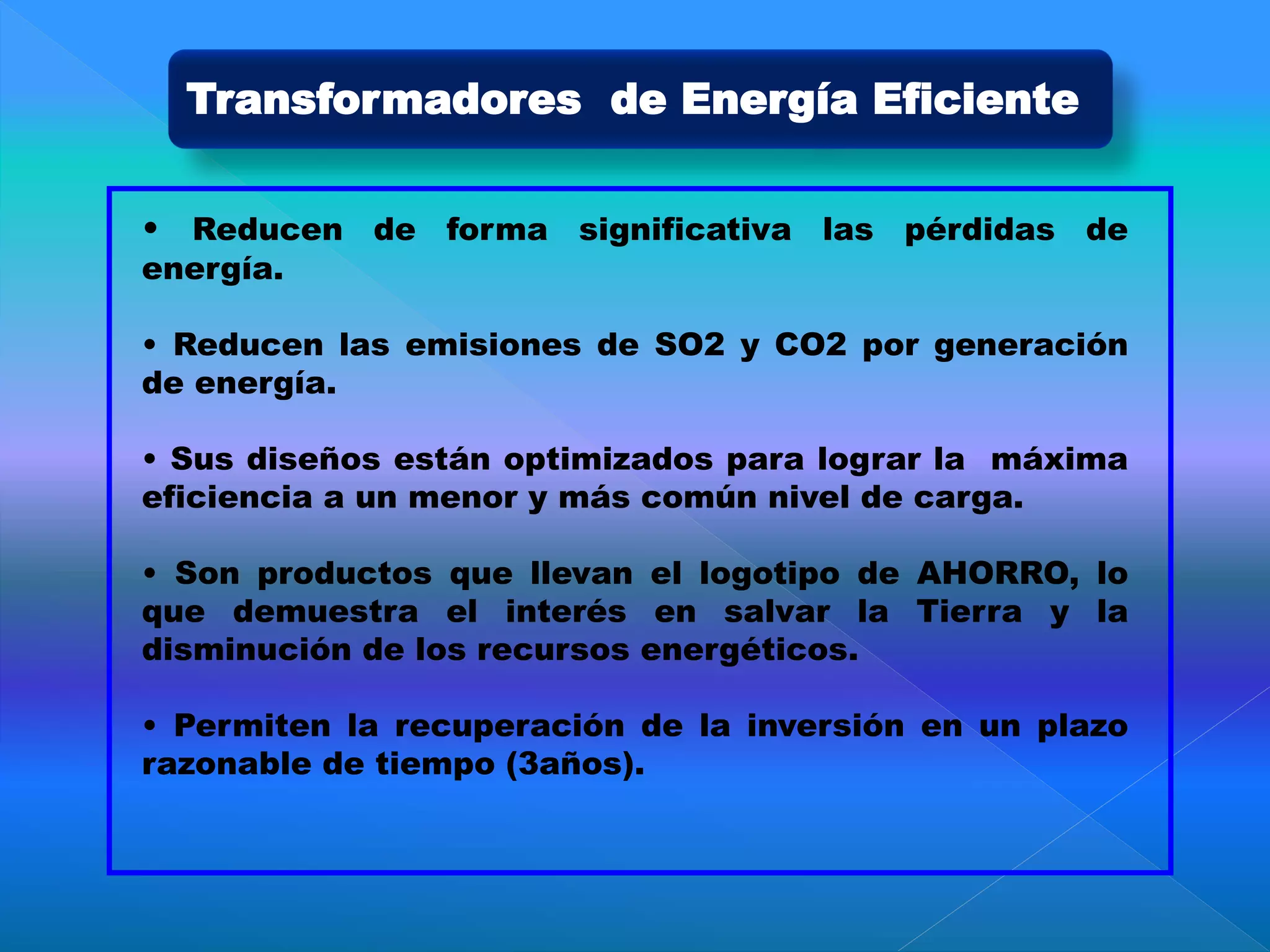

77. Transformadores de Energía Eficiente
• Reducen de forma significativa las pérdidas de
energía.
• Reducen las emisiones de SO2 y CO2 por generación
de energía.
• Sus diseños están optimizados para lograr la máxima
eficiencia a un menor y más común nivel de carga.
• Son productos que llevan el logotipo de AHORRO, lo
que demuestra el interés en salvar la Tierra y la
disminución de los recursos energéticos.
• Permiten la recuperación de la inversión en un plazo
razonable de tiempo (3años).

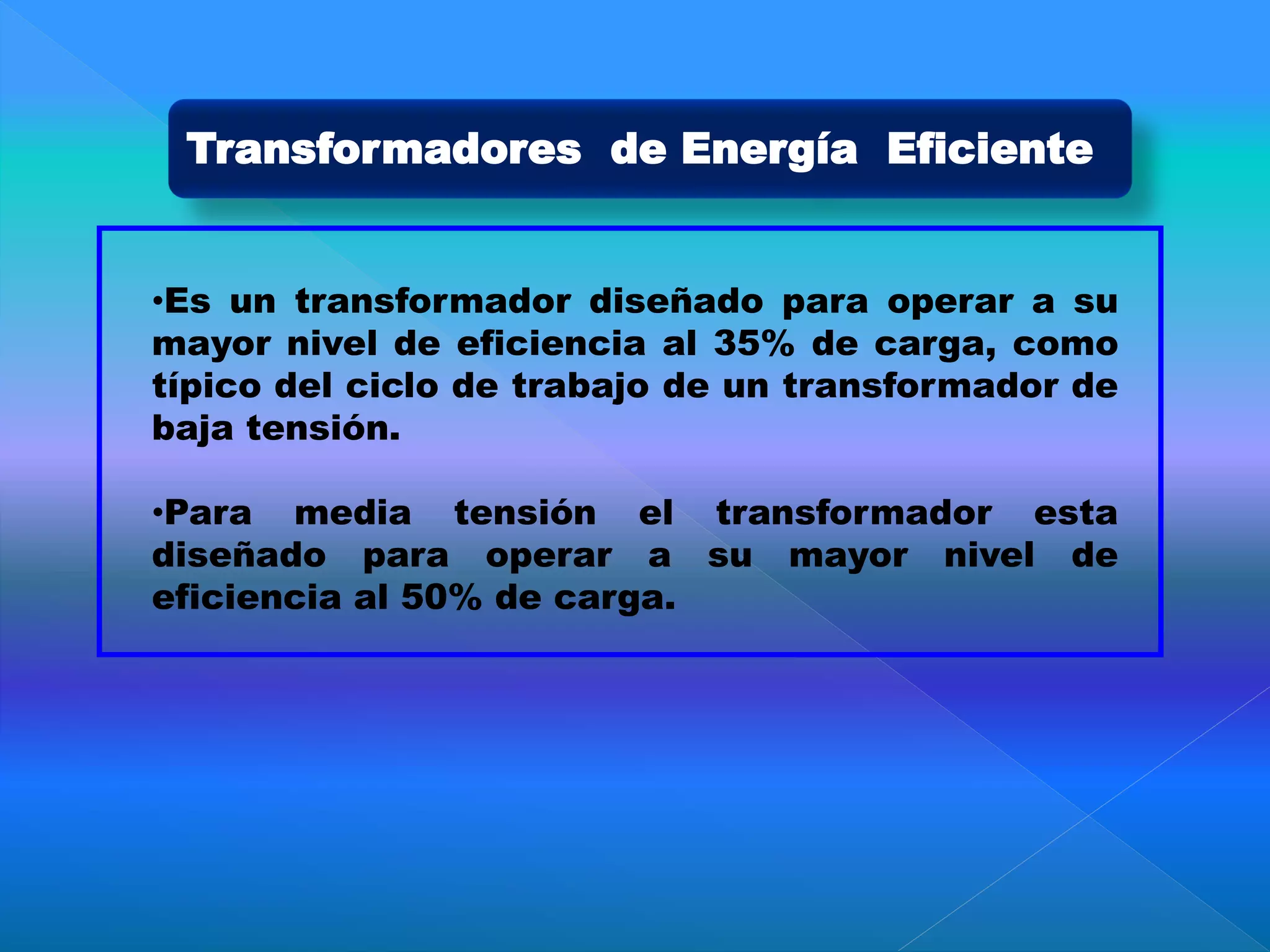

78. Transformadores de Energía Eficiente
•Es un transformador diseñado para operar a su
mayor nivel de eficiencia al 35% de carga, como
típico del ciclo de trabajo de un transformador de
baja tensión.
•Para media tensión el transformador esta
diseñado para operar a su mayor nivel de
eficiencia al 50% de carga.
