1. INTRODUCCIÓN A LA CONSTRUCCIÓN CON PAJA“CASAS DE PAJA . Una guía para autoconstructores”. Rikki Nitzkin y Maren TermensEl Faro: Pabellón de Iniciativas Ciudadanas – Expo Zaragoza 2008

2. La construcción con paja dentro de la bioconstrucción

3. BIOCONSTRUCCIÓN-Ubicación adecuada.Integración en su entorno más próximo.Diseño personalizado según las necesidades del usuario.Adecuada Orientación y distribución de espacios.Empleo de materiales saludables y biocompatibles.Optimización de recursos naturales.Implantación de sistemas y equipos para el ahorro.Incorporación de sistemas y equipos de producción limpia.Programa de tratamiento de los elementos residuales.Manual de usuario para su utilización y mantenimiento.Fuente: http://es.wikipedia.org/Centro de I+D+I de Eficiencia Energética (CIRCE)UNIVERSIDAD DE ZARAGOZAhttp://www.jebens-architecture.eu/

4. BIOCONSTRUCCIÓN – EDIFICIO CIRCEhttp://www.jebens-architecture.eu/detalle cerramientopared sur curvadaAislamiento Arlita + mortero de cemento blancoSuelo radiante sobre corcho natural de 5cm de espesorPlanchas OSB de fibra de madera para forjados

5. BIOCONSTRUCCIÓN – EDIFICIO CIRCEhttp://www.jebens-architecture.eu/Estructura de cúpula en madera laminadaNaves revestidas con mortero de cal y arenaMontaje galería acristalada en fachada surPlanchas de zinc sobre aislamiento de cáñamo VER FORMATOToda la carpintería es de madera con pintura ecológica

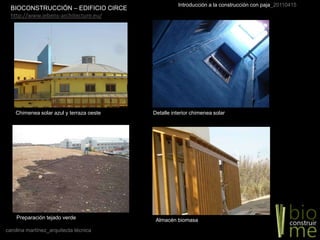

6. BIOCONSTRUCCIÓN – EDIFICIO CIRCEhttp://www.jebens-architecture.eu/Chimenea solar azul y terraza oesteDetalle interior chimenea solarPreparación tejado verdeAlmacén biomasa

7. BIOCONSTRUCCIÓN – EDIFICIO CIRCEhttp://www.jebens-architecture.eu/Estanque para recogida aguas pluvialesCubierta vegetal

8. BIOCONSTRUCCIÓN – EDIFICIO CIRCEhttp://www.jebens-architecture.eu/

9. MÁS DE 100 AÑOS DE HISTORIACasa Burke. Nebraska 1903 (foto 1994).Martin-Monthart-House, Arthur. Nebraska, 1925.Maison Feuillette. Montargis, Francia.1921.Mansión Burritt. Alabama, 1938.

10. LA BALA DE PAJA

11. LA PAJAEstructura vegetal entre raíz y espiga = tallo cereal.Estructura tubular: elasticidad + aislante térmico.Cereales válidos:Arroz

12. Trigo

13. Espelta

14. Centeno

15. Cebada

16. AvenaALPACA, BALA, FARDOFormatos:BALA PEQUEÑA: Dim. 80-120 x 36 x 45 cm Peso: 15 a 30kgBALA JUMBO: Dim. 2-3 m x 45-130 x 80-120cm peso: 200 a 700kgBALA REDONDA: no construcciónCuerdas:Cintas polipropileno (mejor), alambre o sisal. Embaladoras:Regular altura cosechadora

17. Puesta a punto máquina

18. Velocidad adecuada

19. Hora embalado: tarde menos humedad

20. Balas homogéneasEn general:Humedad:< 15%

21. Cortar y recoger enseguidaDensidad:no<90Kg/m3 óptimo >110kg/m3Paja de calidadFibras largas

22. Sin espigas

23. Sin hierbasSuso Rivas ©

24. ¿Paja plana o de canto?Aislante ambas PlanaVentajas: + estabilidad

25. facilidad revocarInconvenientes: más nº balas

26. + superficie

27. + espesor de muroDe cantoVentajas: menor espesor,

28. menos nº balas,

29. menor superficie Inconvenientes: < estabilidad no autoportante

30. dificultad para revocarDATOS TECNICOS, ENSAYOS Y PRUEBAS

31. ASPECTOS ESTRUCTURALES: CARGAS Y PESOS PROPIOSPeso Propio Balas= 0,45m x 120kg/m3 = 54kg/m2 Peso Propio Revoco Tierra =0,03m x 2 x 2.000kg/ m3 = 120kg/m2P.P. Balas + P.P.revoco = 174kg/ m2Q>500kg/ml = 1000kg/m2California Strawbale Code 2002 CSBC-02 Q = 1.953kg/m2

32. Compresión : 6% (muro 1-2 cm hilada)

33. Mejora estabilidad: precompresión y atado

34. Deformación elásticaFuente: TFC Estudio de las propiedades de la paja embalada y su utilización como material de construcción. F.J. Carro Castro

35. COMPORTAMIENTO MURO Y FALLO POR CARGA VERTICALPandeo totalPandeo localAgotamiento del recubrimientoDeslizamientos de las capasCompresión sólo del núcleo de pajaRESISTENCIA SÍSMICABuena reacción: flexibilidad y deformación elástica. Mejora: precompresión + amarres verticales y horizontales.

36. RESISTENCIA AL FUEGO (EI)Resistencia por estanqueidad

37. Paja suelta arde

38. Protección cuerdas

39. Muro sin revoco: muy expuesto

40. Período más vulnerable: durante ejecución

41. Recomendación: afeitar muros

42. Ensayo normativa austríaca (ÖNORM B 3800): relleno balas de paja (120kg/m3) revestimiento interior tierra y exterior cal: 90 minutos

43. Ensayo FASBA (DIN 4102-2): igual muro pero ambos revestimientos tierra arcillosa: 90 minutos.

44. Ensayos EEUU : superan los 120 minutos.Aspecto del muro tras 2 horas de exposición directa al fuego [Bruce King con Bob Theis, óp.. cit.]Fuente: TFC Francisco J. Carro

45. COMPORTAMIENTO TÉRMICOMuy BUEN aislante: estanqueidadFibra de vidrio λ = 0,03-0,07 W/m.kCorcho λ = 0,04-0,30 W/m.kPaja λ = 0,045 W/m.k (bala d=100Kg/m3)Madera λ = 0,13 W/m.kINERCIA TÉRMICA: MUY POCAMejorar:Revoco interior mucha arena

46. Suelos cerámicos macizos o de barro,

47. fachada sur con otro material…PROTECCIÓN ANTE LA HUMEDADCapilaridad: lámina impermeabilizante

48. Condensación: no recomendable hierro interior

49. Accidental: elevar sobrecimiento

50. Salpicadura: vierteaguas + amplio sobrecimiento y tejado

51. Durante construcción: ventilar y secar antes cierre obraComo Evitar Descomposición de la paja Control de humedad< 70% para proliferación de microorganismos

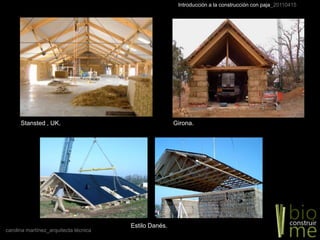

52. Recolectar la paja una vez segada (evitar altas tª y humedad)

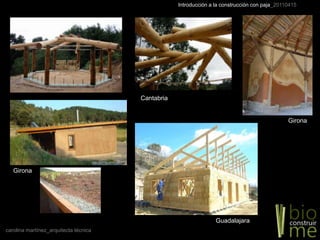

53. Revocos transpirablesLOCALES HÚMEDOSTrasdosar muros exteriores (de paja) con cámara ventilada.Detalle. TFC “Construcción con balas de paja. Estudio de las propiedades de la paja embalada y su utilización como material de construcción" Javier Carro Castro. EUAT A Coruña. 2007Baño en casa rural. Casal, Ordes - A Coruñawww.casal18.es

54. SISTEMAS CONSTRUCTIVOS

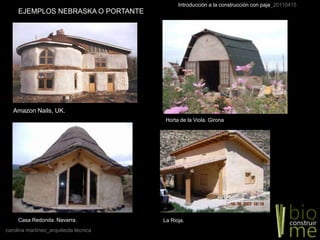

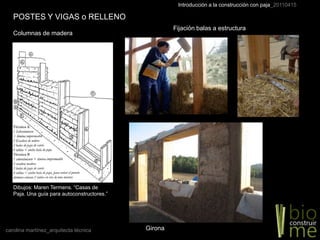

55. NEBRASKA O PORTANTEPOSTES Y VIGAS o RELLENOMoscari, MallorcaCambrils, Tarragona.HÍBRIDOS y MARCOS COMPRESIVOSLleida

56. NEBRASKA O PORTANTEVENTAJASSistema sencillo

57. Rápido INCONVENIENTESLimitación diseño: huecos, altura

58. Muros vulnerables al agua durante ejecución Cambrils, Tarragona.www.rikkinitzkin.wordpress.comLIMITACIONESSuperficie huecos máx. 50%

59. Separar huecos 1 bala de esquina

60. Altura máxima: 7 hiladas (2,30 – 2,40 m)

61. Longitud máxima: 7,00 m

62. Cubierta: distribución de pesosNEBRASKA O PORTANTE 110kg/m3 – 130kg/m3

63. Guías y grapas

64. Estacar/arriostrar hilada

65. Estabilizar

66. Zuncho superior

67. Amarres

68. Precompresión Suso Rivas ©Suso Rivas ©Suso Rivas ©Suso Rivas ©
