Este documento presenta información sobre diferentes tipos de revestimientos y tabiquerías para construcción, incluyendo estucos de cemento, equipos para proyectar estucos, planchas de yeso cartón, tabiques de madera y sus procedimientos constructivos, características de contrachapados y OSB, y consideraciones sobre acústica y ventilación. Se describen materiales como madera, cemento, yeso y sus usos comunes en la industria de la construcción.

1. Estucos de Cemento

2. Procedimiento Constructivo de un Estuco

3. Procedimiento Constructivo de un Estuco

4. Procedimiento Constructivo de un Estuco
Fraguado (5 hrs a 7 días mínimo)

8. Estuco allanado a grano perdido

9. Equipos
para estucos
proyectados

10. Equipo para estuco proyectado
Equipo de aire comprimido para proyectar mortero en
construcciones de paneles, piscinas, albañilerías y cualquier
paramento de hormigón (se dispone también de lanzadoras para
cielos).
Se puede incorporar pistola para productos densos (martelinas,
pastas y otros) y otras herramientas neumáticas.
Alcanza una adherencia muy superior a una operación manual,
mejora en cuatro veces el avance, con los consiguientes ahorros de
costos.
Se trabaja en presiones entre 80 a 100 lbs/pulg2, con un grano no
superior a 8 mm.
Para revocar se debe trabajar hasta 20 cm de distancia de la pared,
para granear, la distancia aumenta a entre 50 a 100 cm.
En las pausas, se debe limpiar el capacho accionando la válvula
varias vecen en agua, y luego en el aire. La mantención se realiza
una vez a la semana.

11. Estuco Graneado

12. Revoque sobre albañilería

13. Estucos de Yeso (Enlucidos)
Proporción: 1kg yeso, 2lt Proporción: 1 saco de yeso y
arena y agua. 20 lt de agua.
Preparar cantidad necesaria Dejar reposar por 3 minutos,
para 1 hora. revolver y aplicar antes de
40 minutos.
El saco rinde 80 lt.

14. Revestimientos con Planchas de Yeso Cartón
Están conformadas por un núcleo
de yeso, incluye aditivos, y que va
revestido con un cartón de alta
resistencia.
Se fabrican N (blanco), RF
(rosado, con fibra de vidrio) y RH
(verde, con impermeabilizantes).
Se fabrican con borde recto,
biselado y rebajado).
Almacenamiento bajo techo, en
superficie nivelada o con apoyos
a 40 cm.
Transporte interno con dos
personas y de a dos placas cara
contra cara.

15. Tipos de Planchas y Paneles Volcanita

16. Tabique Real
Solución constructiva
de tabique separador,
constituida por dos
planchas de Volcanita
unidas con fajas
separadoras (actúan
como pies derechos) y
guías perimetrales de
madera de 32 mm.
Procedimiento
Constructivo

17. Tabique
Estructural
Solución constructiva de
un tabique estructurado
con madera, revestido por
sus lados, con una o más
planchas de Volcanita.
Tradicionalmente entre el
entramado conformado
por soleras, pies derechos
y cadenetas, se inserta
aislación.
Resulta una muy buena
aislación térmica y
acústica.
Procedimiento
Constructivo

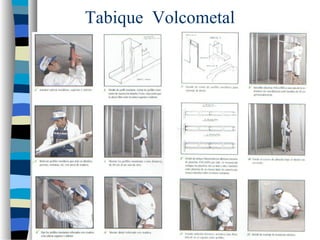

18. Tabique Volcometal

20. Tabique Procedimiento Constructivo
Volcopanel
Solución constructiva
autosoportante de un
tabique formado por
placas Volcopanel de
Volcanita.
Consiste en instalar sobre
o entre guías perimetrales
de 32 mm, los paneles
Volcopanel, que en este
caso se afianzan
longitudinalmente unos
con otros, con un sistema
de clavijas.
El panel en sí, es un
sandwich de placas, con
un relleno de celdillas
hexagonales de cartón.
Tiene un espesor de 55 o
60 mm si se han utilizado
placas de 10 o 12,5 mm de
espesor.

21. Volcopanel, Procedimiento Constructivo y Detalles de Terminación

22. Tabique Dúplex Procedimiento Constructivo
Solución constructiva de un
tabique autosoportante,
constituido por placas Dúplex
de Volcanita, que se revisten
por ambos lados con
planchas de Volcanita
corrientes.
Consiste en instalar sobre o
entre guías de madera de 32
mm, las placas Dúplex, que
van calzando unas con otras
en un ranulado tipo traslapo.
La plancha Dúplex esta
formada por dos placas de
15mm, pegadas entre sí, y
con bordes ranurados.

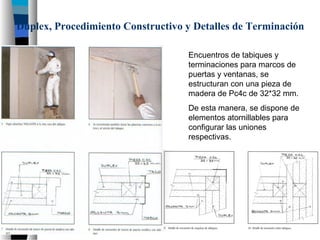

23. Dúplex, Procedimiento Constructivo y Detalles de Terminación
Encuentros de tabiques y
terminaciones para marcos de
puertas y ventanas, se
estructuran con una pieza de
madera de Pc4c de 32*32 mm.
De esta manera, se dispone de
elementos atornillables para
configurar las uniones
respectivas.

24. Tabique
Triplex
Solución constructiva de
un tabique
autosoportante, que
consiste en ir insertando
en forma consecutiva, una
placa Triplex, encajándola
en la anterior mediante
bordes machihembrados.
La Plancha Triplex esta
conformada por tres
placas de Volcanita de 15
mm, pegadas entre sí, y
con sus bordes
machihembrados.
Resulta de un espesor de
45 mm, por lo que las
guías son de 32*45mm.

25. Laminado Volcapol (Revestimiento)

26. Resistencia al Fuego

28. Yeso Cartón en Tabiquerías Cerradas

31. Revestimientos de Madera

33. Recomendaciones de la Nch174

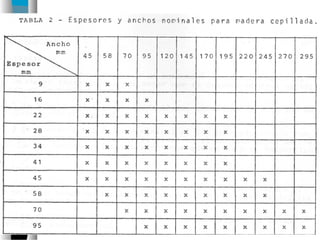

Las anteriores son escuadrías nominales normalizadas.
Las longitudes son desde 2.20 m hasta 6.00, con incrementos
de 0.30.
Tolerancias de 5 % con máximo de 3 mm en el espesor, y 5
mm en el ancho (normalmente con humedad de 20 %).
Se debe especificar las características de: especie (nombre
científico y común), grado (por aspecto, resistencia, despieces,
etc.), dimensiones nom. (espesor, ancho y longitud,
50x100x3,60), elaboración (aserrada o cepillada), humedad (%)
y preservación (penetración y retención en % y Kg/m3).

34. Nch 819 Of 96
El uso de la madera impregnada en la construcción está regido por la Ordenanza
General de Urbanismo y Construcciones, que de acuerdo con la Nch 819 Of 96,
establece que si la madera de uso estructural no es durable, debe impregnarse.
Impregnación: consiste en el uso de vacío para extraer parte del aire contenido en
la madera y por medio de presión inyectar la solución preservante, de manera de
lograr una óptima penetración y retención de los componentes químicos.
El tratamiento es realizado en un autoclave con una solución de Cobre-Cromo-
Arsénico (CCA), la que otorga una protección efectiva y permanente contra los
severas condiciones climáticas en distintos tipos de aplicaciones, prolongando la
vida de la madera en más de 25 años.
Una vez introducido el preservante en la madera, es tóxico hongos e insectos,
pero inmune al ser humano. La madera tratada, no emite olores, no aumenta los
riesgos de incendios, permite ser pintada y otras terminaciones. Los componentes
son estables químicamente en el tiempo, y su manipulación no representa riesgos
para la salud de las personas.

35. Nch 819 Of 96
Grupo Retención Usos
I.- Maderas sobre nivel del suelo, en 4.0 kg/m3 Elementos estructurales, cielos, revestimientos
ambientes ventilados, ubicadas en zonas interiores, vigas de cielos y de pisos, soleras, pié
con posibilidad de pudrición. Maderas derechos, traslapos, pisos sobre envigados,
en exterior, en contacto con el suelo y en revestimientos de aleros, tapacanes, pisos de terrazas,
ambiente mal ventilado. de baños y cocinas.
II.- Maderas enterradas o hincadas en el 6.0 kg/m3 Polines, barreras camineras, crucetas, empalizadas,
terreno, en contacto directo con el suelo pisos de terrazas, durmientes, maderas para obras
o expuestas a la intemperie. fluviales y lacustres que no estén en contacto directo
con el agua, tablaestacas, vigas de piso, etc.
III.- Maderas en contacto con aguas 9.0 kg/m3 Fundaciones, maderas para acueductos, esquineros de
dulces o maderas enterradas, en plantaciones frutales, postes de transmisión,
contacto directo con el suelo o expuestas durmientes, envigados para minas, poyos, pilares de
a la intemperie, cuya reposición es alto casas, obras fluviales, embalses, compuertas, vigas
costo. laminadas para embarcaciones, alcantarillas, soportes
de cubierta exterior, postes para muros de contención,
soportes de terrazas, maderas para pisciculturas.
IV.- Maderas expuestas a la acción de 13.5 kg/m3 Obras de protección contra el mar, pilotes, muelles
aguas marinas y para torres de para embarcaciones, viveros marinos, maderas para
enfriamiento. pisciculturas, torres de enfriamiento.

36. Perfiles y
Dimensiones
(Nch 2100)
Entablados de
Madera para
Revestimientos
Interiores y
Exteriores de
Muros, Pisos y
Cielos

38. Revestimientos Verticales Combinados

39. Perfiles y
Dimensiones
Entablados de
Madera para
Revestimientos
Interiores y
Exteriores de Muros,
Pisos y Cielos

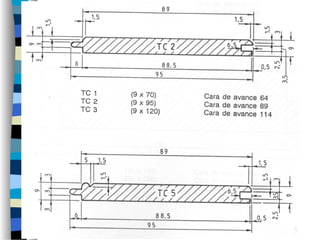

42. Perfiles y
Dimensiones
Entablados de
Madera para
Revestimientos
Interiores y
Exteriores de
Muros, Pisos y
Cielos

48. Perfiles de Madera Copihue

49. Perfiles de Madera Copihue

50. Tabiquerías de Madera
Cerradas Ventiladas

51. ¿Tabiques cerrados o ventilados?
Tabiques cerrados: Tabiques ventilados:
el revestimiento exterior se fija El revestimiento exterior se coloca
directamente a la estructura. dejando una cámara de aire entre el
Es necesario colocar fieltro asfáltico revestimiento y la estructura, lo que
para evitar el paso del viento e permite evacuar la humedad desde el
infiltraciones de aguas lluvias, a la interior.
vez que permite el paso del vapor La cámara de aire debe tener a lo
de agua generado en el interior, menos 20 mm entre el revestimiento y
hacia el exterior. el fieltro colocado sobre las placas o
Los diseños de remates en estructura.
esquinas, ventanas y marcos son Se requiere un grado de ventilación
más simples. adecuado (con 20 < S/L < 500 cm2/m).
Su menor espesor y su fácil Bajo eso se tiene tabiques débilmente
construcción, lo hace más ventilados, y sobre ello tabiques muy
económico. ventilados.
Sus desventajas son que la falta de La separación se consigue con listones
aireación posibilita retención de verticales, u horizontales ranurados,
humedad entre el revestimiento y el siendo lo mejor el doble listoneado.
fieltro.

52. Ventilación con Rev. Horizontal
Ventilación con Rev. Vertical

53. Consideraciones Constructivas de los
Revestimientos Entablados

54. Criterios de Atornillado

55. Empalmes Horizontales

56. Empalmes Verticales

57. Encuentros de Esquina con Entablado Horizontal

58. Encuentros de Esquina con Entablado Vertical

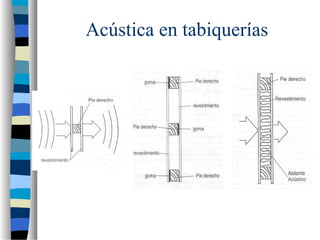

59. Acústica en tabiquerías

60. Acústica en tabiquerías

61. Acústica en
tabiquerías

62. Acústica en pisos

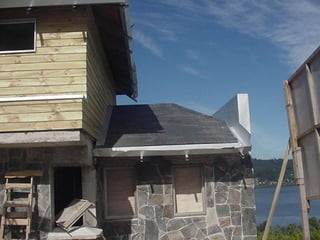

63. Ejemplos de Revestimientos de Madera

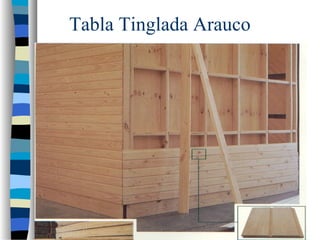

78. Tabla Tinglada Arauco

79. Tabla de Piso Arauco

80. Placa OSB
Arauco
Son paneles estructurales
aglomerados de fibras de madera
orientadas (OSB).
Poseen las fibras superficiales
orientadas en la dirección
longitudinal del panel, pudiendo las
capas interiores estar alineadas en
forma cruzada o al azar.
Son entretejidos, con madera hecha
de tiras rebanadas de troncos o
bloques, de pequeños diámetros,
espesor uniforme y unidos con
adhesivo en condiciones de calor y
presión.
En su mayoría son fibras de 25x85
mm, y la fortaleza del tablero viene
de las fibras entrelazadas y el grado
de orientación de ellas en las capas
superficiales.

81. Otras características del tablero
estructural OSB
Fijaciones a 15 cm en el perímetro y a 30 cm las interiores, a 9.5 mm de los bordes.
Se pueden pegar con cualquier adhesivo recomendado para madera, previo lijado de
la cara a pegar.
Aceptan terminaciones con pintura, caso en los que deben lijarse y/o empastarse
previamente.
Dejar separación de 3 a 5 mm entre tableros.
Formato: 1.22*2.44 m y espesores de 9.5, 11.1, 15 mm.
Instalar el panel de manera que su mayor longitud quede perpendicular a los soportes
de fijación, se requiere a lo menos dos soportes intermedios, debiendo quedar los
extremos y laterales siempre sobre apoyos (se puede omitir si hubieren bordes
machihembrados.
Pese a ser fabricado con adhesivos resistes al agua, es recomendable que su
exposición a la humedad sea por periodos cortos.
Almacenar bajo techo y con ventilación, no se deben apilar directamente sobre el piso,
sino que sobre tablones. Al apilar paquetes, los apoyos deben quedar alineados para
evitar deformaciones en los tableros.

82. Tableros Contrachapados Arauco
Carácterísticas de las caras
Muebles: B-B
Moldajes: B-Cp
Estructurales: C-D
Revestimientos: B-C
Machihembrados: B-C y C-D

83. Tablero Contrachapado Estructural

84. Características del Contrachapado Estructural
Caras sin lijar.
Destacable estabilidad y resistencia mecánica.
Apropiado para uso exterior en aplicaciones constructivas
estructurales, adecuado para superficies que requieran ser
estucadas.
Dimensiones 1.22x2.44 y espesores de 7.5, 9, 12, 15, 18 y 21 mm
Se fabrican con resinas de Fenol Formaldehído, que asegura alta
durabilidad a la intemperie y ambientes húmedos.
Se puede fijar con clavos y/o tornillos (47.5 y 257.2 kg a la
extracción)
Tracción paralela a las fibras de 299 a 319 kg/cm2 s/esp.
Tracción perpendicular a las fibras de 311 a 363 kg/cm 2 s/esp.
Compresión paralela a las fibras de 330 a 441 kg/cm2 s/esp.
Compresión perpendicular a las fibras de 345 a 495 kg/cm2 s/esp.

85. Contrachapado Moldaje
Es un tablero contrachapado en madera de pino
radiata, de caras sólidas y calibradas, sin defectos
abiertos.
Formato de 1.22x2.44 m, espesores de 9, 12, 15, 18 y
21 mm.
Utilizar desmoldante al inicio, como después de cada
descimbre.
Al cortar el tablero, deben sellarse los cantos para
reducir la absorción de humedad.
La placa de 9 mm, está conformada por 3 láminas; la
de 12 y 15 mm, por 5; y las de 18 y 21 mm, por 7.

86. Cargas admisibles en el Contrachapado Moldaje

87. Contrachapado
Revestimiento
Revestimiento
decorativo estructural,
con terminación natural
para tintes y barnices.
Formato de 1.23*2.44,
con avance de 1.22 m.
Alta durabilidad en
ambiente húmedos
gracias al Fenol
Formaldehído.
Es recomendable sellar
los bordes para evitar
daños en las fibras
extremas.

88. Contrachapado Machihembrado

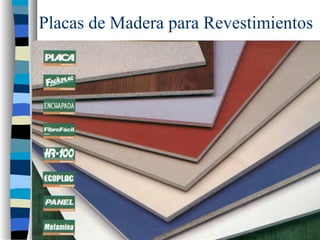

93. Placas de Madera para Revestimientos

94. Tableros Masisa
Son tableros de partículas de pino radiata, unidas entre si
mediante resinas adhesivas que fraguan en temperatura y
presión. Generalmente son de una capa central de partículas de
mayor tamaño y de menor densidad, y dos capas externas de
partículas de menor tamaño y mayor densidad.
Pueden ser atornillados por canto y caras, con tornillos
Soberbios, con un distanciamiento mínimo de 10 mm al borde, o
igual a su espesor.
Debe ser almacenado en forma horizontal, sobre tablones
separadores a 80 cm, también inclinados apoyados de costado
en el piso y contra un muro. Si se almacenan en paquetes,
deben coincidir los apoyos.
En general sus partículas se unen con adhesivos de urea
formaldehído.
Aclimatación de 2 días antes de su instalación, con las placas
expuestas en sus dos caras al ambiente y con circulación de aire.

95. Recomendaciones
Aperchado
Separaciones

96. Masisa Placa

97. Masisa Ecoplac

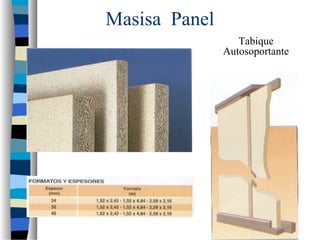

98. Masisa Panel
Tabique
Autosoportante

99. Uniones de Paneles

100. Uniones
de
Paneles
Masisa

101. Masisa Facilplac

102. Masisa HR - 100

103. Masisa
Enchapada

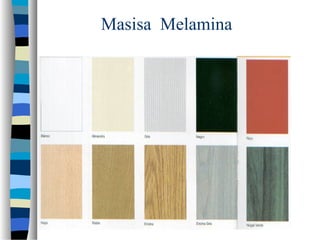

104. Masisa Melamina

105. Formatos Masisa Melamina

106. Revestimientos de Placas
de Fibras de Madera
Se trabajan con las herramientas manuales y
eléctricas de carpintería, especialmente de dientes
finos para cortar.
Para tabiques la separación entre pié derechos es
de 38 cm, y 30 cm entre cadenetas, se usa plancha
de 4.8 mm de espesor en lo posible.
Se puede clavar, atornillar y pegar.
Se debe acondicionar (mojado) un día antes de su
instalación.
Separación de 3 mm entre planchas.
Se clava cada desde el centro hacia los extremos,
y se complementa con cola fría, los clavos van a 20
cm en el centro, y a 10 cm en el perímetro.
También se usa adhesivo de contacto para
superficies lisas, las que al momento de pegar
deben estar secas (se aplica en ambas caras).

110. Paneles Canfor
Placas de astillas
desfibradas de madera,
con formato de 1,22x2,44
m y espesor de 6,5 mm.
Hay 23 Texturas.
Se trabajan con cualquier
herramienta de carpintería.
Algunos son repintables.
Almacenar en obra 2 días
antes de su colocación.
No instalar sobre
superficies húmedas.
Dejar separación de 1 mm
entre paneles y de 2,5 mm
hacia muros, pisos y
cielos.
Fijaciones a 15 cm en el
perímetro y a 30 cm en
apoyos intermedios.
Al instalar con adhesivo,
esparcir sobre toda la
superficie adhesivo de
doble contacto.

111. Placas de
Fibrocemento y
Superboard

112. Planchas lisas de Pizarreño
Permanit (semiprensadas):
Formato de 1.20x2.40 m y con
Internit (prensadas):
espesores de 3.5, 4, 6 y 8 mm.
Formato de 1.20x2.40 m y
Resistencia a la flexión de 130
con espesores de 3.5 y 5
kg/cm2 paralela a las fibras, y 200
mm.
kg/cm2 normal a las fibras.
Resistencia a la flexión de
Es posible conformar tabiques
150 kg/cm2 paralela a las
retardadores al fuego de F-15
fibras, y 240 kg/cm2
hasta F-60 variando los espesores
normal a las fibras.
y aislación interior del tabique.

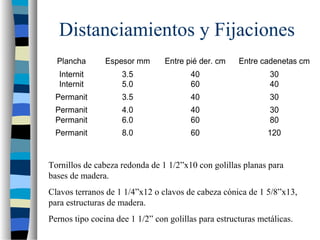

113. Distanciamientos y Fijaciones
Plancha Espesor mm Entre pié der. cm Entre cadenetas cm
Internit 3.5 40 30
Internit 5.0 60 40
Permanit 3.5 40 30
Permanit 4.0 40 30
Permanit 6.0 60 80
Permanit 8.0 60 120
Tornillos de cabeza redonda de 1 1/2”x10 con golillas planas para
bases de madera.
Clavos terranos de 1 1/4”x12 o clavos de cabeza cónica de 1 5/8”x13,
para estructuras de madera.
Pernos tipo cocina dee 1 1/2” con golillas para estructuras metálicas.

114. Superboard
Procedimiento Constructivo

115. Uniones y detalles de encuentros

116. Detalles de encuentros

117. Superboard Siding

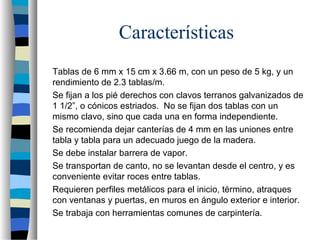

118. Características
Tablas de 6 mm x 15 cm x 3.66 m, con un peso de 5 kg, y un
rendimiento de 2.3 tablas/m.
Se fijan a los pié derechos con clavos terranos galvanizados de
1 1/2”, o cónicos estriados. No se fijan dos tablas con un
mismo clavo, sino que cada una en forma independiente.
Se recomienda dejar canterías de 4 mm en las uniones entre
tabla y tabla para un adecuado juego de la madera.
Se debe instalar barrera de vapor.
Se transportan de canto, no se levantan desde el centro, y es
conveniente evitar roces entre tablas.
Requieren perfiles metálicos para el inicio, término, atraques
con ventanas y puertas, en muros en ángulo exterior e interior.
Se trabaja con herramientas comunes de carpintería.

119. Perfilería e Instalación

120. Tinglados Northway

121. Características del producto
Tabla de fibrocemento de instalación tinglada, con textura lisa y
alerce, de 6, 8 y 10 mm x 19 cm x 3.66 m.
Presenta las características de otros productos Pizarreño,
siendo incombustible, imputrescible, inoxidable, impermeable,
inmune al ataque de agentes bióticos, resistente a químicos, a
impactos y a variaciones de temperatura.
Permite su instalación en superficies curvas, para lo cual se
mojan las tablas y se instalan los pié derechos a menos de 0.60
m.
Se trabaja con herramientas comunes de carpintería.
Acepta teñidos con tinte y la aplicación de pinturas, casos en
los que es conveniente aplicar previamente un sellador acrílico.
Se puede instalar sobre estructuras de madera o metálicas.

122. Procedimiento Constructivo

123. Procedimiento Constructivo

124. Procedimiento
Constructivo y
Recomendaciones

125. Procedimiento
Constructivo
Perfiles Metálicos
Complementarios de Terminación

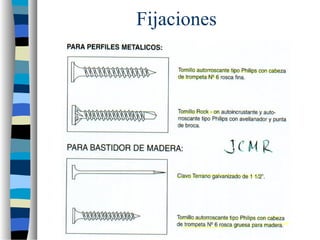

126. Fijaciones

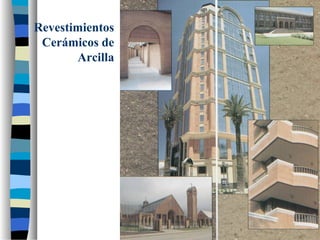

127. Revestimientos
Cerámicos de
Arcilla

128. Características
Son productos de arcilla extruida al vacío.
El color natural varía de tonalidad con el tratamiento final y el color de
cera que se aplique.
Por su baja absorción de agua se pueden utilizar en exteriores.
Se pueden usar en muros y pisos.
Son aislantes acústicos y térmicos.
Como son cocidos en hornos a alta temperatura, pueden utilizarse
como revestimientos de chimeneas y barbacoas, ya que son
incombustibles y tienen resistencia al desgaste.
En general los pallets contienen alrededor de 2500 unidades y son
cubiertos con un film stech. En un camión de 30 ton. Caben 22 pallets.
En caso de enchapes sin pestaña, pueden usarse adhesivos para
cerámicos, en los otros casos se usa mortero de cemento y arena
mezclados en proporción 1:3
Para instalarlos, se deben mojar antes de pegarlos.

129. Cerámicos
Princesa

130. Cerámica
Santiago

134. Cerámicos
Termoesmaltados
y de Piedras
Reconstituidas

135. Materiales Cerámicos
Se clasifican según su capacidad de absorción de agua en: porcelana, gres
cerámico, semi gres cerámico y loza porosa; lo que se relaciona con la
temperatura de cocción, presión de moldeo y granulometría de la mezcla base.
Porcelana: <0% > de 1250 ºC
Gres cerámico: 0 a 3 % 1050 a 1200 ºC
Semi Gres cer.: > 3 a 6 % 1050 a 1200 ºC
Loza porosa: >6% 890 a 1050 ºC
Ensayes de calidad: absorción de agua, desgaste, dureza superficial, resistencia
a químicos; los porcellanatos se ensayan además a la abrasión ya que son
homogéneos en toda su masa.
Los porcellanatos son más fuertes y resistentes que el granito o el mármol, se
producen industrialmente con la idea de reproducir piedras naturales. Son masas
de gres cerámico aporcelanado, homogéneas y uniformes en todo su espesor, y
su característica principal es su casi nula absorción de agua y la ausencia de
esmaltado superficial, la que se reemplaza por un pulido y abrillantado del mismo
material.
Los cerámicos en general se fabrican de mezclas de caolines, arcillas,
feldespatos y otros pulverizados previamente, que molidos y atomizados, y en
base a dosificaciones exactas se mezclan para ser sometidos a prensados,
esmaltado, decorado, secado, precalentamientos, cocción y enfriamiento.

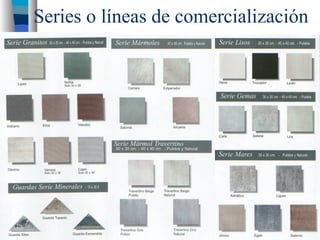

136. Series o líneas de comercialización

137. Cerámicos Termoesmaltados para Muros

138. Cerámicos Termoesmaltados para Muros y Pisos

139. Cerámicos Atika Línea Perú

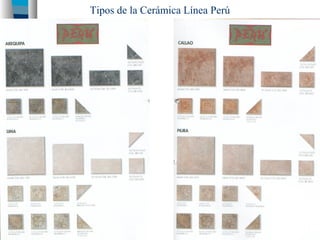

140. Tipos de la Cerámica Línea Perú

141. C
e
r
á
Budnik
m
i
c
a
d
e
m
u
r
o
s
c
o
m
p
u
e
s
t

142. Budnik
Cerámica de
Muros y Pisos

143. Cerámicas
Budnik
Pisos y Muros

144. Cerámicas Azteca (Praga-Horizonte)

145. Cerámicas
Cordillera
Conjunto Pisos-Muros

146. Listeles
Corona
Herramientas y Accesesorios

148. Adhesivos
Recomendados para
Porcellanatos
Laticrete 211
(mortero)

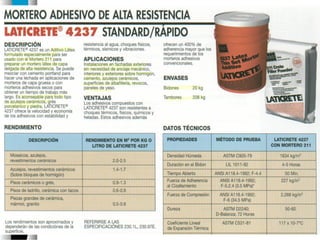

Laticrete 4237
(aditivo)

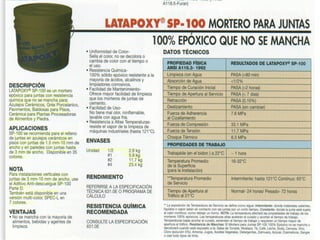

Latapoxy SP 100
(juntas)
Latapoxy 300
(epóxico)
Latapoxy 210
(juntas)
Laticrete 1776
(aditivo)

159. Adhesivos Bekron
Es un adhesivo en polvo a base de cemento y
agentes sintéticos, algunos de los cuales
retienen el agua del amasado permitiendo el
fragüe del cemento, en tanto que otros
aumentan la adhesión, por lo que puede
aplicarse en la colocación de cerámicos y
azulejos en interiores y exteriores.
Rendimiento: 1,2 kg/m2/mm, adoptándose
como mínimo 3 mm de espesor.
Preparación: Agregar Bekron al agua (1 kg
polvo por 200 a 300 cc de agua). Después de
mezclado dejar reposar por 5 minutos. Aplicar
a toda la superficie por sectores de 1 m2, con
llana dentada.
Tiempo de ajuste 10 min., lo que permite la
corrección de la posición de las palmetas.
No mojar los cerámicos para colocarlos.
Cantería 2 a 5 mm.

160. Adhesivo Bekron AC
Compuesto plástico pastoso en
base a copolímeros, listo para
usar, y especialmente para
adherir con alta resistencia.
Adhesivo para colocación de
cerámicos en madera, yeso
cartón, placas de madera, placas
de fibrocemento, etc. tanto en
interiores como exteriores.
Rendimiento: 1,2 kg/m2/mm.
Tiempo de fraguado antes de
sellar las canterías, 3 días.
En exteriores para mejorar el
fraguado y resistencia a la
humedad, agregar 20% de
cemento en peso.

161. Adhesivos Super Tron
Supertron:
Adhesivo en base a cemento, de
excelente trabajabilidad y
capacidad de carga, usado para
pegar cerámicas, mozaicos,
azulejos y otros.
Se utiliza en superficies rígidas
tanto en interiores como exteriores.
Se prepara agregando agua al
polvo, hasta formar una pasta
trabajable, y se aplica con llana
dentada en toda la superficie del
muro.
Rendimiento de 1.2 kg/m2/mm (en
la práctica 4 a 5 kg/m2).
Se vende en bolsas de papel de 1,
5 y 25 kg.

162. Fragüe: Pasta C:
Producto en base a polvos Adhesivo en base a
cementiceos, con pigmentos de elastómeros de gran
colores, para sellar junturas entre adherencia, viene listo para
cerámicos. usar, y se recomienda para
Se le agrega agua hasta formar superficies deformables
una pasta trabajable (320 cc/kg) y (tabiquerías de yeso cartón,
en condiciones de esparcir para placas de fibra de madera, etc).
retapar las canterías.
Rendimiento: 1 kg/m2/mm.
Rendimiento de 4 m2/kg
Envases: Pote de 1 kg, baldes
Envases: Bolsas de 1 y 5 kg
de 6, 15 y 30 kg (1, 3 y 6 gln).

163. Revestimientos de PVC
Vinyl Siding:
Garantía de Duración por 50 años.
Totalmente impermeable.
Resistente a impactos y a los insectos y otros
microorganismos.
No se tuerce, reseca ni se agrieta.
Se instala sobre placas terciadas de 8 mm, las que
previamente se recubren con fieltro.
Se clava cada 40 cm con clavo terrano y se debe
permitir la dilatación .
No requiere mantención ni pinturas, posee filtro UV.
Imitan tinglados de madera, y vienen imitando dos y
tres tablas.
La perfilería de accesorios, viene en largos de 3 m los
que van en el sentido del alto, y 3.80 m los que van en
el sentido del largo.
El paquete trae 20 tablas o perfiles.

164. Proside: Vipco:
En general, entablados
En general, entablados de 8”x12’6”.
de 9”x12’11”.

165. Esquema de
Instalación
Típica
y
Perfilería de
Complemento

166. PVC rígido Altezza
de Medabil
Se fabrican a partir de la
extrusión de compuesto de PVC.
Son 100 % resistentes a la
humedad, no se corroen, no se
manchan, son resistentes al
alcohol y productos de limpieza,
no requieren mantención ni
pinturas, son autoextinguibles, no
se apolillan y son lavables.
Poseen un sistema de encaje
machihembrado, con pestaña
para las fijaciones, las que
quedan ocultas por la tablilla
siguiente.
Se dispone de perfilería para las
terminaciones en los encuentros
de paredes, ya sea en ángulos
internos o externos, y también a
media pared.

167. Características de los perfiles fabricados

170. Panel R-3 de Instapanel
Revestimiento exterior, interior para muros, que también
se aplica en cielos.
Puede instalarse en forma horizontal, vertical o diagonal.
Largo continuo según el proyecto (máx. 6 m).

171. Procedimiento de Instalación

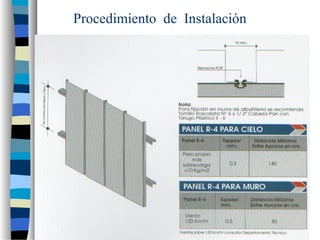

172. Panel R-4 de Instapanel

173. Procedimiento de Instalación

174. Panel R-8 de Instapanel

175. Procedimiento de Instalación

176. Complementos
Revestimientos y Hojalaterías

178. Revestim. horizontal, vertical y
diagonal de muros y cielos.
Sistema machihembrado de unión.
Largo según el proyecto y condiciones
de transporte.
