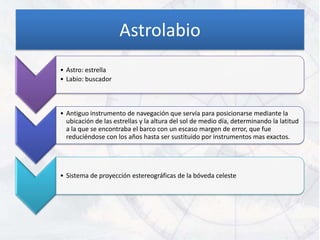

3. Astrolabio
• Astro: estrella
• Labio: buscador
• Antiguo instrumento de navegación que servía para posicionarse mediante la
ubicación de las estrellas y la altura del sol de medio día, determinando la latitud
a la que se encontraba el barco con un escaso margen de error, que fue
reduciéndose con los años hasta ser sustituido por instrumentos mas exactos.
• Sistema de proyección estereográficas de la bóveda celeste

4. Astrolabio

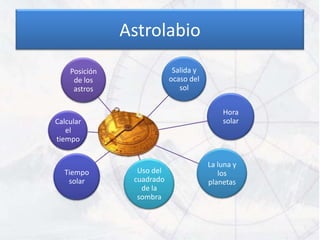

Posición Salida y
de los ocaso del
astros sol
Hora
Calcular solar
el
tiempo
La luna y
Tiempo Uso del los
solar cuadrado planetas
de la
sombra

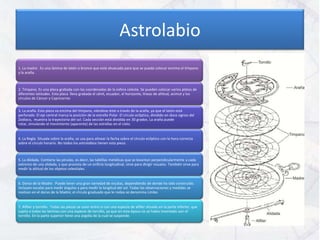

5. Astrolabio
1. La madre . Es una lámina de latón o bronce que está ahuecada para que se pueda colocar encima el tímpano
y la araña.
2. Tímpano. Es una placa grabada con las coordenadas de la esfera celeste. Se pueden colocar varios platos de
diferentes latitudes. Esta placa lleva grabada el cénit, ecuador, el horizonte, líneas de altitud, acimut y los
círculos de Cáncer y Capricornio
3. La araña. Esta pieza va encima del tímpano, viéndose éste a través de la araña, ya que el latón está
perforado. El eje central marca la posición de la estrella Polar. El círculo eclíptico, dividido en doce signos del
Zodíaco, muestra la trayectoria del sol. Cada sección está dividida en 30 grados. La araña puede
rotar, simulando el movimiento (aparente) de las estrellas en el cielo.
4. La Regla. Situada sobre la araña, se usa para alinear la fecha sobre el círculo eclíptico con la hora correcta
sobre el círculo horario. No todos los astrolabios tienen esta pieza.
5. La Alidada. Contiene las pínulas, es decir, las tablillas metálicas que se levantan perpendicularmente a cada
extremo de una alidada, y que provista de un orificio longitudinal, sirve para dirigir visuales. También sirve para
medir la altitud de los objetos celestiales.
6. Dorso de la Madre . Puede tener una gran variedad de escalas, dependiendo de donde ha sido construido.
Incluyen escalas para medir ángulos y para medir la longitud del sol. Todas las observaciones y medidas se
realizan en el dorso de la Madre; el círculo graduado que le rodea se denomina Limbo.
7. Alfiler y tornillo. Todas las piezas se unen entre si con una especie de alfiler situado en la parte inferior, que
sujeta a todas las láminas con una especie de tornillo, ya que en esta época no se había inventado aún el
tornillo. En la parte superior tiene una argolla de la cual se suspende.

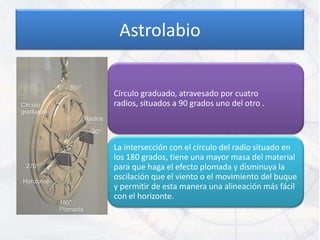

6. Astrolabio
Círculo graduado, atravesado por cuatro
radios, situados a 90 grados uno del otro .
La intersección con el círculo del radio situado en
los 180 grados, tiene una mayor masa del material
para que haga el efecto plomada y disminuya la
oscilación que el viento o el movimiento del buque
y permitir de esta manera una alineación más fácil
con el horizonte.

7. Sextante
El nombre sextante proviene de la escala del
instrumento, que abarca un ángulo de 60 grados, o
sea, un sexto de un círculo completo.
Medir objetos celestes en relación con el horizonte.
Mayor precisión que el astrolabio.
El sextante no requiere un objetivo completamente
estable, ya que mide un ángulo relativo.

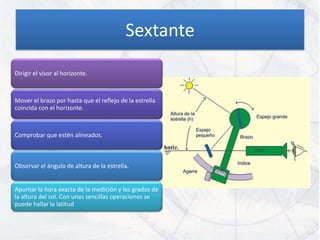

8. Sextante
Dirigir el visor al horizonte.
Mover el brazo por hasta que el reflejo de la estrella
coincida con el horizonte.
Comprobar que estén alineados.
Observar el ángulo de altura de la estrella.
Apuntar la hora exacta de la medición y los grados de
la altura del sol. Con unas sencillas operaciones se
puede hallar la latitud

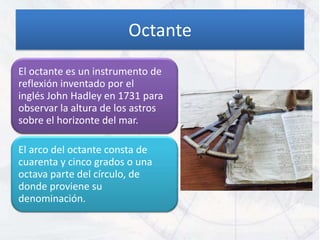

9. Octante
El octante es un instrumento de
reflexión inventado por el
inglés John Hadley en 1731 para
observar la altura de los astros
sobre el horizonte del mar.
El arco del octante consta de
cuarenta y cinco grados o una
octava parte del círculo, de
donde proviene su
denominación.

10. Octante

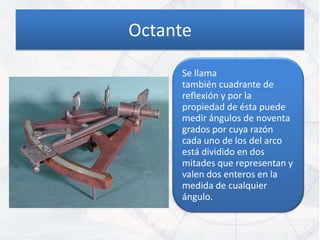

Se llama
también cuadrante de
reflexión y por la
propiedad de ésta puede
medir ángulos de noventa
grados por cuya razón
cada uno de los del arco
está dividido en dos
mitades que representan y
valen dos enteros en la
medida de cualquier
ángulo.

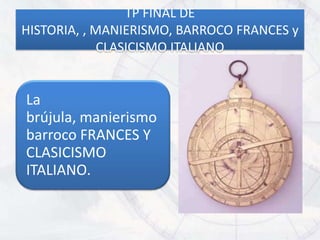

11. TP FINAL DE
HISTORIA, , MANIERISMO, BARROCO FRANCES y
CLASICISMO ITALIANO
La
brújula, manierismo
barroco FRANCES Y
CLASICISMO
ITALIANO.

12. La brújula, funcionamiento
La brújula o compas magnético es u instrumento que sirve de orientación y que tiene su fundamento
en la propiedad de las agujas magnetizadas. Por medio de una aguja imantada señala el norte
magnético que es ligeramente diferente para cada zona del planeta, y distinto del norte geográfico.
Utiliza como medio de funcionamiento el magnetismo terrestre. La aguja imantada indica la dirección
del campo magnético terrestre, apuntando hacia los polos norte y sur.
Se cree que fue inventada en China aproximadamente en el siglo ix , e inicialmente consistía en una
aguja imantada flotando en una vasija llena de agua. Mas adelanta fue mejorada para reducir su
tamaño e incrementar su practicidad, cambiándose la vasija de agua por un eje rotatorio, y
añadiéndose una rosa de los vientos que sirve de guía para calcular direcciones.

13. Inventor de la brújula
Alexander Neckman,1157-1257
Se le atribuye la invención de la
brújula en el siglo xi, en China. En
este país la aguja siempre indicaba
el sur a diferencia de la europea
donde siempre se marcaba el norte.

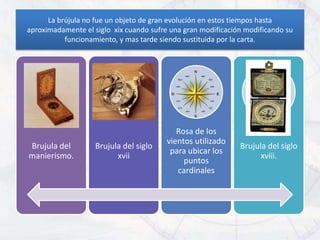

14. La brújula no fue un objeto de gran evolución en estos tiempos hasta
aproximadamente el siglo xix cuando sufre una gran modificación modificando su
funcionamiento, y mas tarde siendo sustituida por la carta.
Rosa de los
vientos utilizado
Brujula del Brujula del siglo Brujula del siglo
para ubicar los
manierismo. xvii xviii.
puntos
cardinales

15. Imágenes

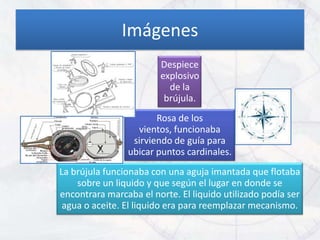

Despiece
explosivo
de la
brújula.
Rosa de los
vientos, funcionaba
sirviendo de guía para
ubicar puntos cardinales.
La brújula funcionaba con una aguja imantada que flotaba
sobre un liquido y que según el lugar en donde se
encontrara marcaba el norte. El liquido utilizado podía ser
agua o aceite. El liquido era para reemplazar mecanismo.

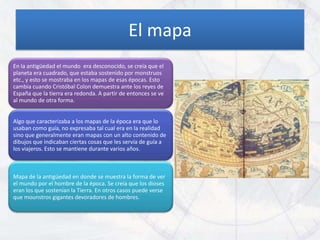

16. El mapa
En la antigüedad el mundo era desconocido, se creía que el
planeta era cuadrado, que estaba sostenido por monstruos
etc., y esto se mostraba en los mapas de esas épocas. Esto
cambia cuando Cristóbal Colon demuestra ante los reyes de
España que la tierra era redonda. A partir de entonces se ve
al mundo de otra forma.
Algo que caracterizaba a los mapas de la época era que lo
usaban como guía, no expresaba tal cual era en la realidad
sino que generalmente eran mapas con un alto contenido de
dibujos que indicaban ciertas cosas que les servía de guía a
los viajeros. Esto se mantiene durante varios años.
Mapa de la antigüedad en donde se muestra la forma de ver
el mundo por el hombre de la época. Se creía que los dioses
eran los que sostenían la Tierra. En otros casos puede verse
que mounstros gigantes devoradores de hombres.

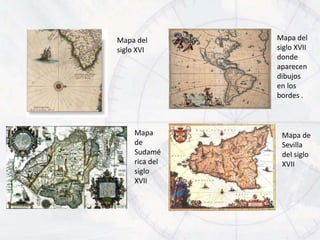

17. Mapa del Mapa del
siglo XVI siglo XVII
donde
aparecen
dibujos
en los
bordes .
Mapa Mapa de
de Sevilla
Sudamé del siglo
rica del XVII
siglo
XVII

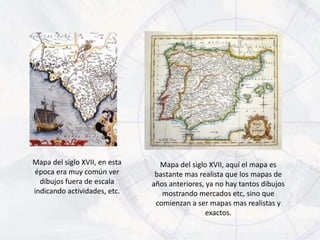

18. Mapa del siglo XVII, en esta Mapa del siglo XVII, aquí el mapa es
época era muy común ver bastante mas realista que los mapas de
dibujos fuera de escala años anteriores, ya no hay tantos dibujos
indicando actividades, etc. mostrando mercados etc, sino que
comienzan a ser mapas mas realistas y
exactos.

19. El compás
El compas fue inventado en
el siglo xv
aproximadamente, es una
de las tantas invenciones del
renacimiento, época en
donde hay un
importantísimo avance de la
ciencia y de los elementos
de precisión. A lo largo de
los años no ha variado
mucho su forma y la función
siempre es la misma. Se
empieza a utilizar en la
navegación en el siglo XVII
aproximadamente.

20. Utilidad del compás

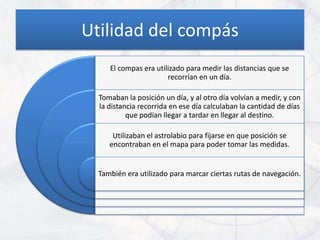

El compas era utilizado para medir las distancias que se
recorrían en un día.
Tomaban la posición un día, y al otro día volvían a medir, y con
la distancia recorrida en ese día calculaban la cantidad de días
que podían llegar a tardar en llegar al destino.
Utilizaban el astrolabio para fijarse en que posición se
encontraban en el mapa para poder tomar las medidas.
También era utilizado para marcar ciertas rutas de navegación.

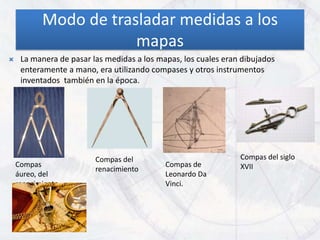

21. Modo de trasladar medidas a los
mapas
 La manera de pasar las medidas a los mapas, los cuales eran dibujados
enteramente a mano, era utilizando compases y otros instrumentos
inventados también en la época.
Compas del Compas del siglo
Compas Compas de XVII
renacimiento
áureo, del Leonardo Da
renacimiento. Vinci.

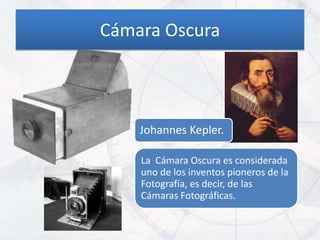

22. Cámara Oscura
Johannes Kepler.
La Cámara Oscura es considerada
uno de los inventos pioneros de la
Fotografía, es decir, de las
Cámaras Fotográficas.

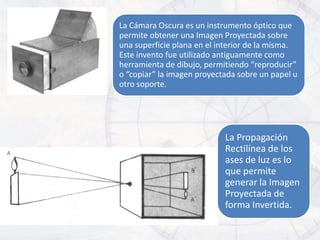

23. La Cámara Oscura es un instrumento óptico que
permite obtener una Imagen Proyectada sobre
una superficie plana en el interior de la misma.
Este invento fue utilizado antiguamente como
herramienta de dibujo, permitiendo “reproducir”
o “copiar” la imagen proyectada sobre un papel u
otro soporte.
La Propagación
Rectilínea de los
ases de luz es lo
que permite
generar la Imagen
Proyectada de
forma Invertida.

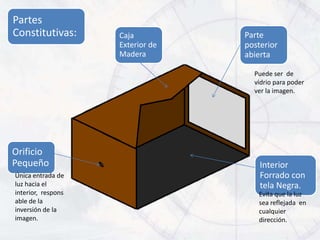

24. Partes
Constitutivas: Caja Parte
Exterior de posterior
Madera abierta
Puede ser de
vidrio para poder
ver la imagen.
Orificio
Pequeño Interior
Única entrada de Forrado con
luz hacia el tela Negra.
interior, respons Evita que la luz
able de la sea reflejada en
inversión de la cualquier
imagen. dirección.

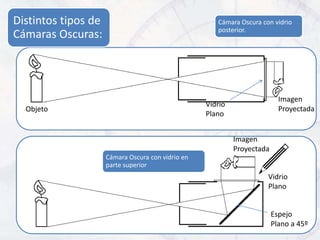

25. Distintos tipos de Cámara Oscura con vidrio
posterior.
Cámaras Oscuras:
Imagen
Vidrio
Objeto Proyectada
Plano
Imagen
Proyectada
Cámara Oscura con vidrio en
parte superior
Vidrio
Plano
Espejo
Plano a 45º

26. Distintos tipos de En este tipo de Cámara Oscura, la misma
se hallaba arriba de una especia de habitáculo en el
Cámaras Oscuras: cual, la persona podía trabajar de forma mas
cómoda.
Cámara Oscura con
Habitáculo. Espejo
Cámara Plano
Oscura
Objeto
Espacio
de trabajo
Imagen
Proyectada

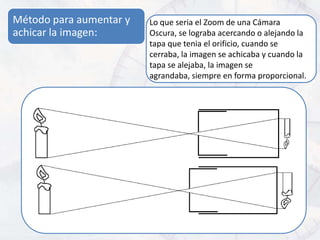

27. Método para aumentar y Lo que seria el Zoom de una Cámara
achicar la imagen: Oscura, se lograba acercando o alejando la
tapa que tenia el orificio, cuando se
cerraba, la imagen se achicaba y cuando la
tapa se alejaba, la imagen se
agrandaba, siempre en forma proporcional.

28. La Cámara Lucida
(1611)
Johannes Kepler.

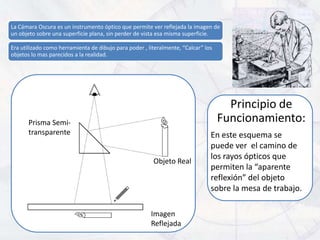

29. La Cámara Oscura es un instrumento óptico que permite ver reflejada la imagen de
un objeto sobre una superficie plana, sin perder de vista esa misma superficie.
Era utilizado como herramienta de dibujo para poder , literalmente, “Calcar” los
objetos lo mas parecidos a la realidad.
Principio de
Prisma Semi- Funcionamiento:
transparente En este esquema se
puede ver el camino de
los rayos ópticos que
Objeto Real
permiten la “aparente
reflexión” del objeto
sobre la mesa de trabajo.
Imagen
Reflejada

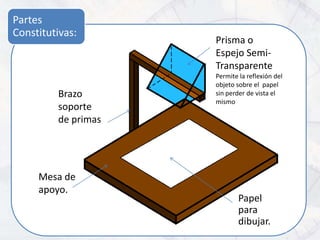

30. Partes
Constitutivas:
Prisma o
Espejo Semi-
Transparente
Permite la reflexión del
objeto sobre el papel
Brazo sin perder de vista el
mismo
soporte
de primas
Mesa de
apoyo.
Papel
para
dibujar.

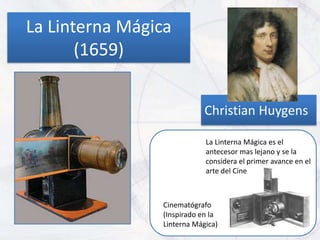

31. La Linterna Mágica
(1659)
Christian Huygens
La Linterna Mágica es el
antecesor mas lejano y se la
considera el primer avance en el
arte del Cine
Cinematógrafo
(Inspirado en la
Linterna Mágica)

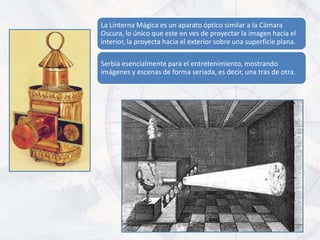

32. La Linterna Mágica es un aparato óptico similar a la Cámara
Oscura, lo único que este en ves de proyectar la imagen hacia el
interior, la proyecta hacia el exterior sobre una superficie plana.
Serbia esencialmente para el entretenimiento, mostrando
imágenes y escenas de forma seriada, es decir, una tras de otra.

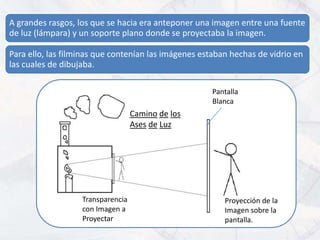

33. A grandes rasgos, los que se hacia era anteponer una imagen entre una fuente
de luz (lámpara) y un soporte plano donde se proyectaba la imagen.
Para ello, las filminas que contenían las imágenes estaban hechas de vidrio en
las cuales de dibujaba.
Pantalla
Blanca
Camino de los
Ases de Luz
Transparencia Proyección de la
con Imagen a Imagen sobre la
Proyectar pantalla.

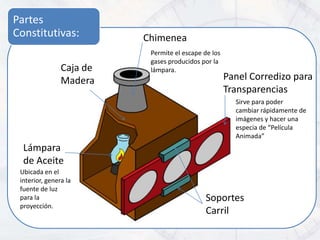

34. Partes
Constitutivas: Chimenea
Permite el escape de los
gases producidos por la
Caja de lámpara.
Madera Panel Corredizo para
Transparencias
Sirve para poder
cambiar rápidamente de
imágenes y hacer una
especia de “Película
Animada”
Lámpara
de Aceite
Ubicada en el
interior, genera la
fuente de luz
para la Soportes
proyección.
Carril

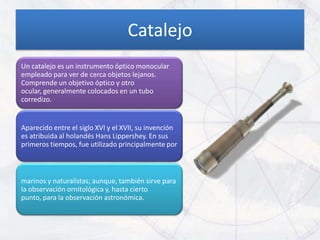

35. Catalejo
Un catalejo es un instrumento óptico monocular
empleado para ver de cerca objetos lejanos.
Comprende un objetivo óptico y otro
ocular, generalmente colocados en un tubo
corredizo.
Aparecido entre el siglo XVI y el XVII, su invención
es atribuida al holandés Hans Lippershey. En sus
primeros tiempos, fue utilizado principalmente por
marinos y naturalistas; aunque, también sirve para
la observación ornitológica y, hasta cierto
punto, para la observación astronómica.

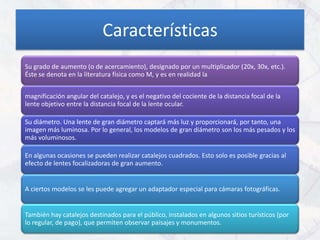

36. Características
Su grado de aumento (o de acercamiento), designado por un multiplicador (20x, 30x, etc.).
Éste se denota en la literatura física como M, y es en realidad la
magnificación angular del catalejo, y es el negativo del cociente de la distancia focal de la
lente objetivo entre la distancia focal de la lente ocular.
Su diámetro. Una lente de gran diámetro captará más luz y proporcionará, por tanto, una
imagen más luminosa. Por lo general, los modelos de gran diámetro son los más pesados y los
más voluminosos.
En algunas ocasiones se pueden realizar catalejos cuadrados. Esto solo es posible gracias al
efecto de lentes focalizadoras de gran aumento.
A ciertos modelos se les puede agregar un adaptador especial para cámaras fotográficas.
También hay catalejos destinados para el público, instalados en algunos sitios turísticos (por
lo regular, de pago), que permiten observar paisajes y monumentos.

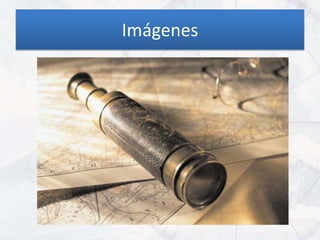

37. Imágenes

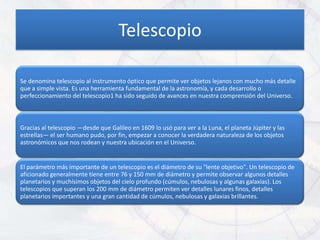

38. Telescopio
Se denomina telescopio al instrumento óptico que permite ver objetos lejanos con mucho más detalle
que a simple vista. Es una herramienta fundamental de la astronomía, y cada desarrollo o
perfeccionamiento del telescopio1 ha sido seguido de avances en nuestra comprensión del Universo.
Gracias al telescopio —desde que Galileo en 1609 lo usó para ver a la Luna, el planeta Júpiter y las
estrellas— el ser humano pudo, por fin, empezar a conocer la verdadera naturaleza de los objetos
astronómicos que nos rodean y nuestra ubicación en el Universo.
El parámetro más importante de un telescopio es el diámetro de su "lente objetivo". Un telescopio de
aficionado generalmente tiene entre 76 y 150 mm de diámetro y permite observar algunos detalles
planetarios y muchísimos objetos del cielo profundo (cúmulos, nebulosas y algunas galaxias). Los
telescopios que superan los 200 mm de diámetro permiten ver detalles lunares finos, detalles
planetarios importantes y una gran cantidad de cúmulos, nebulosas y galaxias brillantes.

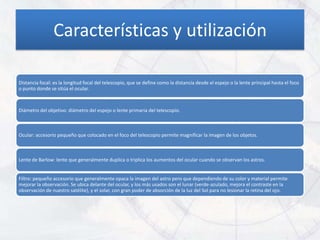

39. Características y utilización
Distancia focal: es la longitud focal del telescopio, que se define como la distancia desde el espejo o la lente principal hasta el foco
o punto donde se sitúa el ocular.
Diámetro del objetivo: diámetro del espejo o lente primaria del telescopio.
Ocular: accesorio pequeño que colocado en el foco del telescopio permite magnificar la imagen de los objetos.
Lente de Barlow: lente que generalmente duplica o triplica los aumentos del ocular cuando se observan los astros.
Filtro: pequeño accesorio que generalmente opaca la imagen del astro pero que dependiendo de su color y material permite
mejorar la observación. Se ubica delante del ocular, y los más usados son el lunar (verde-azulado, mejora el contraste en la
observación de nuestro satélite), y el solar, con gran poder de absorción de la luz del Sol para no lesionar la retina del ojo.

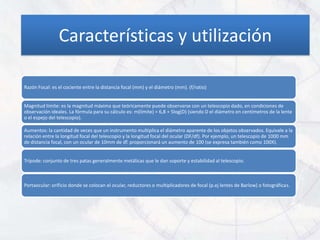

40. Características y utilización
Razón Focal: es el cociente entre la distancia focal (mm) y el diámetro (mm). (f/ratio)
Magnitud límite: es la magnitud máxima que teóricamente puede observarse con un telescopio dado, en condiciones de
observación ideales. La fórmula para su cálculo es: m(límite) = 6,8 + 5log(D) (siendo D el diámetro en centímetros de la lente
o el espejo del telescopio).
Aumentos: la cantidad de veces que un instrumento multiplica el diámetro aparente de los objetos observados. Equivale a la
relación entre la longitud focal del telescopio y la longitud focal del ocular (DF/df). Por ejemplo, un telescopio de 1000 mm
de distancia focal, con un ocular de 10mm de df. proporcionará un aumento de 100 (se expresa también como 100X).
Trípode: conjunto de tres patas generalmente metálicas que le dan soporte y estabilidad al telescopio.
Portaocular: orificio donde se colocan el ocular, reductores o multiplicadores de focal (p.ej lentes de Barlow) o fotográficas.

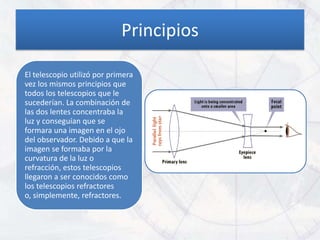

41. Principios
El telescopio utilizó por primera
vez los mismos principios que
todos los telescopios que le
sucederían. La combinación de
las dos lentes concentraba la
luz y conseguían que se
formara una imagen en el ojo
del observador. Debido a que la
imagen se formaba por la
curvatura de la luz o
refracción, estos telescopios
llegaron a ser conocidos como
los telescopios refractores
o, simplemente, refractores.

42. Tipos de telescopio

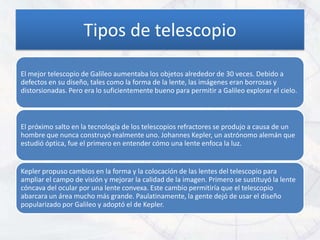

El mejor telescopio de Galileo aumentaba los objetos alrededor de 30 veces. Debido a
defectos en su diseño, tales como la forma de la lente, las imágenes eran borrosas y
distorsionadas. Pero era lo suficientemente bueno para permitir a Galileo explorar el cielo.
El próximo salto en la tecnología de los telescopios refractores se produjo a causa de un
hombre que nunca construyó realmente uno. Johannes Kepler, un astrónomo alemán que
estudió óptica, fue el primero en entender cómo una lente enfoca la luz.
Kepler propuso cambios en la forma y la colocación de las lentes del telescopio para
ampliar el campo de visión y mejorar la calidad de la imagen. Primero se sustituyó la lente
cóncava del ocular por una lente convexa. Este cambio permitiría que el telescopio
abarcara un área mucho más grande. Paulatinamente, la gente dejó de usar el diseño
popularizado por Galileo y adoptó el de Kepler.

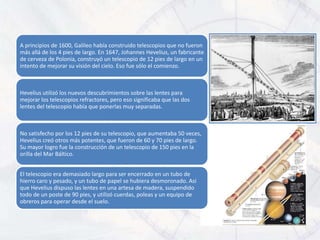

43. A principios de 1600, Galileo había construido telescopios que no fueron
más allá de los 4 pies de largo. En 1647, Johannes Hevelius, un fabricante
de cerveza de Polonia, construyó un telescopio de 12 pies de largo en un
intento de mejorar su visión del cielo. Eso fue sólo el comienzo.
Hevelius utilizó los nuevos descubrimientos sobre las lentes para
mejorar los telescopios refractores, pero eso significaba que las dos
lentes del telescopio había que ponerlas muy separadas.
No satisfecho por los 12 pies de su telescopio, que aumentaba 50 veces,
Hevelius creó otros más potentes, que fueron de 60 y 70 pies de largo.
Su mayor logro fue la construcción de un telescopio de 150 pies en la
orilla del Mar Báltico.
El telescopio era demasiado largo para ser encerrado en un tubo de
hierro caro y pesado, y un tubo de papel se hubiera desmoronado. Así
que Hevelius dispuso las lentes en una artesa de madera, suspendido
todo de un poste de 90 pies, y utilizó cuerdas, poleas y un equipo de
obreros para operar desde el suelo.

44. Microscopio

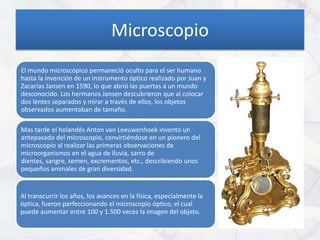

El mundo microscópico permaneció oculto para el ser humano
hasta la invención de un instrumento óptico realizado por Juan y
Zacarías Jansen en 1590, lo que abrió las puertas a un mundo
desconocido. Los hermanos Jansen descubrieron que al colocar
dos lentes separados y mirar a través de ellos, los objetos
observados aumentaban de tamaño.
Mas tarde el holandés Anton van Leeuwenhoek invento un
antepasado del microscopio, convirtiéndose en un pionero del
microscopio al realizar las primeras observaciones de
microorganismos en el agua de lluvia, sarro de
dientes, sangre, semen, excrementos, etc., describiendo unos
pequeños animales de gran diversidad.
Al transcurrir los años, los avances en la física, especialmente la
óptica, fueron perfeccionando el microscopio óptico, el cual
puede aumentar entre 100 y 1.500 veces la imagen del objeto.

45. Partes del microscopio

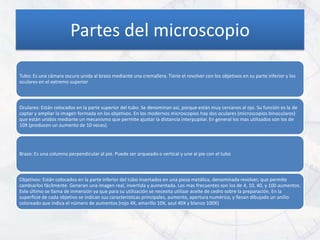

Tubo: Es una cámara oscura unida al brazo mediante una cremallera. Tiene el revolver con los objetivos en su parte inferior y los
oculares en el extremo superior
Oculares: Están colocados en la parte superior del tubo. Se denominan así, porque están muy cercanos al ojo. Su función es la de
captar y ampliar la imagen formada en los objetivos. En los modernos microscopios hay dos oculares (microscopios binoculares)
que están unidos mediante un mecanismo que permite ajustar la distancia interpupilar. En general los mas utilizados son los de
10X (producen un aumento de 10 veces).
Brazo: Es una columna perpendicular al pie. Puede ser arqueado o vertical y une al pie con el tubo
Objetivos: Están colocados en la parte inferior del tubo insertados en una pieza metálica, denominada revolver, que permite
cambiarlos fácilmente. Generan una imagen real, invertida y aumentada. Los mas frecuentes son los de 4, 10, 40, y 100 aumentos.
Este último se llama de inmersión ya que para su utilización se necesita utilizar aceite de cedro sobre la preparación. En la
superficie de cada objetivo se indican sus características principales, aumento, apertura numérica, y llevan dibujado un anillo
coloreado que indica el número de aumentos (rojo 4X, amarillo 10X, azul 40X y blanco 100X)

46. Partes del microscopio

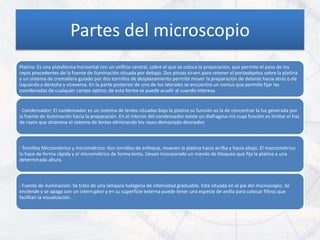

Platina: Es una plataforma horizontal con un orificio central, sobre el que se coloca la preparación, que permite el paso de los
rayos procedentes de la fuente de iluminación situada por debajo. Dos pinzas sirven para retener el portaobjetos sobre la platina
y un sistema de cremallera guiado por dos tornillos de desplazamiento permite mover la preparación de delante hacia atrás o de
izquierda a derecha y viceversa. En la parte posterior de uno de los laterales se encuentra un nonius que permite fijar las
coordenadas de cualquier campo óptico; de esta forma se puede acudir al cuando interesa.
· Condensador: El condensador es un sistema de lentes situadas bajo la platina su función es la de concentrar la luz generada por
la fuente de iluminación hacia la preparación. En el interior del condensador existe un diafragma-iris cuya función es limitar el haz
de rayos que atraviesa el sistema de lentes eliminando los rayos demasiado desviados
· Tornillos Micrométrico y micrométrico: Son tornillos de enfoque, mueven la platina hacia arriba y hacia abajo. El macrométrico
lo hace de forma rápida y el micrométrico de forma lenta. Llevan incorporado un mando de bloqueo que fija la platina a una
determinada altura.
· Fuente de iluminación: Se trata de una lámpara halógena de intensidad graduable. Esta situada en el pie del microscopio. Se
enciende y se apaga con un interruptor y en su superficie externa puede tener una especie de anillo para colocar filtros que
facilitan la visualización.

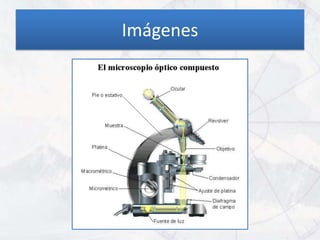

47. Imágenes
