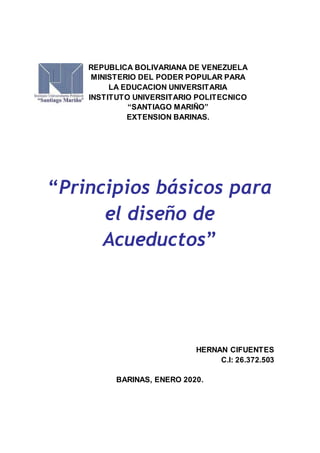

“Principios básicos para
el diseño de
Acueductos”
HERNAN CIFUENTES
C.I: 26.372.503
BARINAS, ENERO 2020.
REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA
LA EDUCACION UNIVERSITARIA
INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO”
EXTENSION BARINAS.

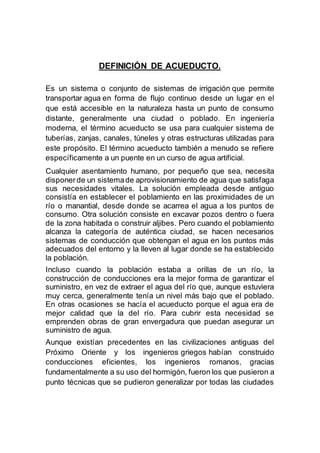

2. DEFINICIÓN DE ACUEDUCTO.
Es un sistema o conjunto de sistemas de irrigación que permite
transportar agua en forma de flujo continuo desde un lugar en el
que está accesible en la naturaleza hasta un punto de consumo
distante, generalmente una ciudad o poblado. En ingeniería
moderna, el término acueducto se usa para cualquier sistema de
tuberías, zanjas, canales, túneles y otras estructuras utilizadas para
este propósito. El término acueducto también a menudo se refiere
específicamente a un puente en un curso de agua artificial.
Cualquier asentamiento humano, por pequeño que sea, necesita
disponerde un sistemade aprovisionamiento de agua que satisfaga
sus necesidades vitales. La solución empleada desde antiguo
consistía en establecer el poblamiento en las proximidades de un
río o manantial, desde donde se acarrea el agua a los puntos de
consumo. Otra solución consiste en excavar pozos dentro o fuera
de la zona habitada o construir aljibes. Pero cuando el poblamiento
alcanza la categoría de auténtica ciudad, se hacen necesarios
sistemas de conducción que obtengan el agua en los puntos más
adecuados del entorno y la lleven al lugar donde se ha establecido
la población.
Incluso cuando la población estaba a orillas de un río, la
construcción de conducciones era la mejor forma de garantizar el
suministro, en vez de extraer el agua del río que, aunque estuviera
muy cerca, generalmente tenía un nivel más bajo que el poblado.
En otras ocasiones se hacía el acueducto porque el agua era de
mejor calidad que la del río. Para cubrir esta necesidad se
emprenden obras de gran envergadura que puedan asegurar un
suministro de agua.
Aunque existían precedentes en las civilizaciones antiguas del
Próximo Oriente y los ingenieros griegos habían construido
conducciones eficientes, los ingenieros romanos, gracias
fundamentalmente a su uso del hormigón, fueron los que pusieron a
punto técnicas que se pudieron generalizar por todas las ciudades

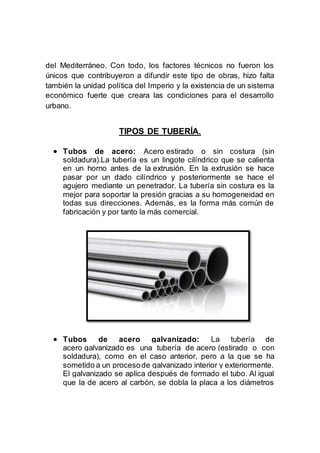

3. del Mediterráneo. Con todo, los factores técnicos no fueron los
únicos que contribuyeron a difundir este tipo de obras, hizo falta
también la unidad política del Imperio y la existencia de un sistema
económico fuerte que creara las condiciones para el desarrollo
urbano.
TIPOS DE TUBERÍA.
 Tubos de acero: Acero estirado o sin costura (sin
soldadura).La tubería es un lingote cilíndrico que se calienta
en un horno antes de la extrusión. En la extrusión se hace
pasar por un dado cilíndrico y posteriormente se hace el
agujero mediante un penetrador. La tubería sin costura es la
mejor para soportar la presión gracias a su homogeneidad en
todas sus direcciones. Además, es la forma más común de
fabricación y por tanto la más comercial.
 Tubos de acero galvanizado: La tubería de
acero galvanizado es una tubería de acero (estirado o con
soldadura), como en el caso anterior, pero a la que se ha
sometido a un procesode galvanizado interior y exteriormente.
El galvanizado se aplica después de formado el tubo. Al igual
que la de acero al carbón, se dobla la placa a los diámetros

4. que se requiera. Existen con costura y sin costura y se utiliza
para transportar agua potable, gases o aceites.
 Tubos de hierro fundido: Una tubería de hierro fundido se
fabrica mediante una colada en un molde o mediante inyección
del hierro fundido en un proceso llamado fundición, en el cual
la tubería sale sin costura. La ventaja de este sistema es que
las tuberías tienen gran durabilidad y resistencia al uso. Por
contra son más frágiles ante los golpes.
 Tubos de cobre: Son de color anaranjado y son largos,
anchos y grandes.

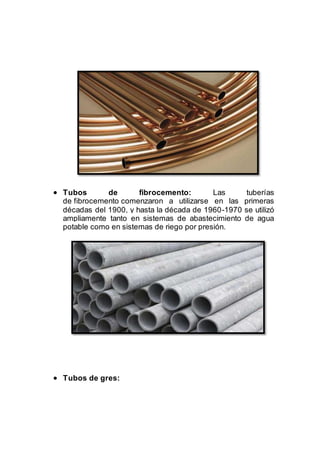

5.  Tubos de fibrocemento: Las tuberías
de fibrocemento comenzaron a utilizarse en las primeras
décadas del 1900, y hasta la década de 1960-1970 se utilizó
ampliamente tanto en sistemas de abastecimiento de agua
potable como en sistemas de riego por presión.
 Tubos de gres:

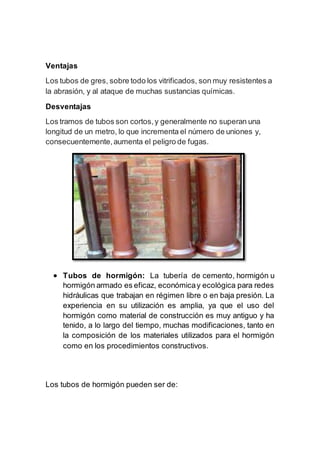

6. Ventajas
Los tubos de gres, sobre todo los vitrificados, son muy resistentes a
la abrasión, y al ataque de muchas sustancias químicas.
Desventajas
Los tramos de tubos son cortos,y generalmente no superan una
longitud de un metro, lo que incrementa el número de uniones y,
consecuentemente,aumenta el peligro de fugas.
 Tubos de hormigón: La tubería de cemento, hormigón u
hormigón armado es eficaz, económicay ecológica para redes
hidráulicas que trabajan en régimen libre o en baja presión. La
experiencia en su utilización es amplia, ya que el uso del
hormigón como material de construcción es muy antiguo y ha
tenido, a lo largo del tiempo, muchas modificaciones, tanto en
la composición de los materiales utilizados para el hormigón
como en los procedimientos constructivos.
Los tubos de hormigón pueden ser de:

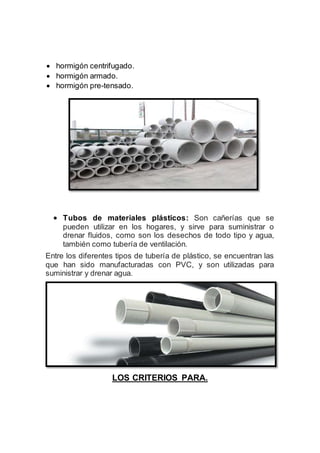

7.  hormigón centrifugado.
 hormigón armado.
 hormigón pre-tensado.
 Tubos de materiales plásticos: Son cañerías que se
pueden utilizar en los hogares, y sirve para suministrar o
drenar fluidos, como son los desechos de todo tipo y agua,
también como tubería de ventilación.
Entre los diferentes tipos de tubería de plástico, se encuentran las
que han sido manufacturadas con PVC, y son utilizadas para
suministrar y drenar agua.
LOS CRITERIOS PARA.

8. Consumo real estimado.
Aparato o punto
de consumo.
Diametro nominal del
ramal de enlace.
Tubo de Acero (“) Tubo de cobre o
de plastico (mm)
Lavamanos.
Lavabo, bide.
Ducha.
Bañera< 1,40m.
Bañera< 1,40m.
Inodoro con cisterna.
Inodoro con fluxor.
Urinario con frigor
Temporizador.
Inodoro con cisterna.
Fregadero domestico.
Fregadero industrial.
Lavavajillas domestico.
Lavavajillas industrial.
Lavadora domestica.
Lavadora industrial.
Vertedero.
½ 12
½ 12
½
12
¾ 20
¾ 20
½ 12
1-1 ½ 25-40
½ 12
½ 12
½ 12
¾ 20
½ (rosca a ¾) 12
¾ 20
¾ 20
1 25
¾ 20

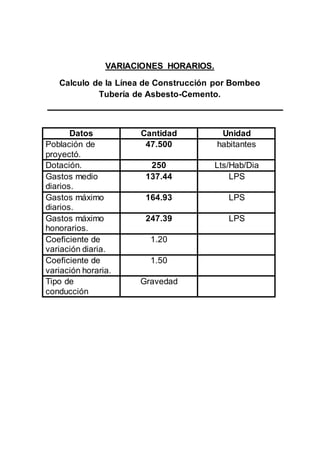

9. VARIACIONES HORARIOS.
Calculo de la Línea de Construcción por Bombeo
Tubería de Asbesto-Cemento.
Datos Cantidad Unidad
Población de
proyectó.
47.500 habitantes
Dotación. 250 Lts/Hab/Dia
Gastos medio
diarios.
137.44 LPS
Gastos máximo
diarios.
164.93 LPS
Gastos máximo
honorarios.
247.39 LPS
Coeficiente de
variación diaria.
1.20
Coeficiente de
variación horaria.
1.50
Tipo de
conducción
Gravedad

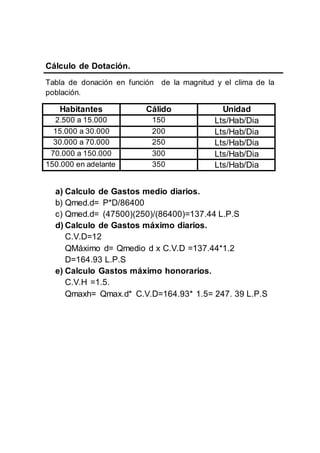

10. Cálculo de Dotación.
Tabla de donación en función de la magnitud y el clima de la
población.
Habitantes Cálido Unidad
2.500 a 15.000 150 Lts/Hab/Dia
15.000 a 30.000 200 Lts/Hab/Dia
30.000 a 70.000 250 Lts/Hab/Dia
70.000 a 150.000 300 Lts/Hab/Dia
150.000 en adelante 350 Lts/Hab/Dia
a) Calculo de Gastos medio diarios.
b) Qmed.d= P*D/86400
c) Qmed.d= (47500)(250)/(86400)=137.44 L.P.S
d) Calculo de Gastos máximo diarios.
C.V.D=12
QMáximo d= Qmedio d x C.V.D =137.44*1.2
D=164.93 L.P.S
e) Calculo Gastos máximo honorarios.
C.V.H =1.5.
Qmaxh= Qmax.d* C.V.D=164.93* 1.5= 247. 39 L.P.S

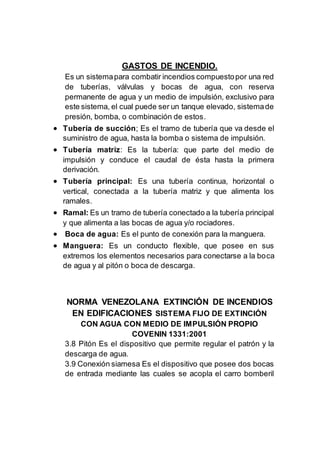

11. GASTOS DE INCENDIO.
Es un sistemapara combatir incendios compuestopor una red
de tuberías, válvulas y bocas de agua, con reserva
permanente de agua y un medio de impulsión, exclusivo para
este sistema, el cual puede ser un tanque elevado, sistemade
presión, bomba, o combinación de estos.
 Tubería de succión; Es el tramo de tubería que va desde el
suministro de agua, hasta la bomba o sistema de impulsión.
 Tubería matriz: Es la tubería: que parte del medio de
impulsión y conduce el caudal de ésta hasta la primera
derivación.
 Tubería principal: Es una tubería continua, horizontal o
vertical, conectada a la tubería matriz y que alimenta los
ramales.
 Ramal: Es un tramo de tubería conectado a la tubería principal
y que alimenta a las bocas de agua y/o rociadores.
 Boca de agua: Es el punto de conexión para la manguera.
 Manguera: Es un conducto flexible, que posee en sus
extremos los elementos necesarios para conectarse a la boca
de agua y al pitón o boca de descarga.
NORMA VENEZOLANA EXTINCIÓN DE INCENDIOS
EN EDIFICACIONES SISTEMA FIJO DE EXTINCIÓN
CON AGUA CON MEDIO DE IMPULSIÓN PROPIO
COVENIN 1331:2001
3.8 Pitón Es el dispositivo que permite regular el patrón y la
descarga de agua.
3.9 Conexión siamesa Es el dispositivo que posee dos bocas
de entrada mediante las cuales se acopla el carro bomberil

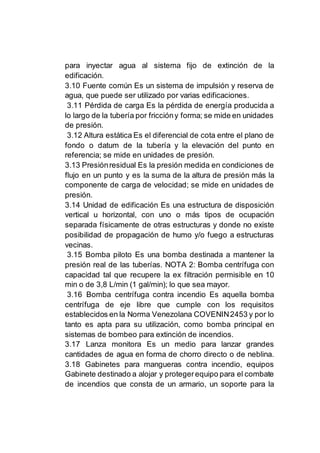

12. para inyectar agua al sistema fijo de extinción de la
edificación.
3.10 Fuente común Es un sistema de impulsión y reserva de
agua, que puede ser utilizado por varias edificaciones.
3.11 Pérdida de carga Es la pérdida de energía producida a
lo largo de la tubería por friccióny forma; se mide en unidades
de presión.
3.12 Altura estática Es el diferencial de cota entre el plano de
fondo o datum de la tubería y la elevación del punto en
referencia; se mide en unidades de presión.
3.13 Presiónresidual Es la presión medida en condiciones de
flujo en un punto y es la suma de la altura de presión más la
componente de carga de velocidad; se mide en unidades de
presión.
3.14 Unidad de edificación Es una estructura de disposición
vertical u horizontal, con uno o más tipos de ocupación
separada físicamente de otras estructuras y donde no existe
posibilidad de propagación de humo y/o fuego a estructuras
vecinas.
3.15 Bomba piloto Es una bomba destinada a mantener la
presión real de las tuberías. NOTA 2: Bomba centrífuga con
capacidad tal que recupere la ex filtración permisible en 10
min o de 3,8 L/min (1 gal/min); lo que sea mayor.
3.16 Bomba centrífuga contra incendio Es aquella bomba
centrífuga de eje libre que cumple con los requisitos
establecidos en la Norma Venezolana COVENIN2453 y por lo
tanto es apta para su utilización, como bomba principal en
sistemas de bombeo para extinción de incendios.
3.17 Lanza monitora Es un medio para lanzar grandes
cantidades de agua en forma de chorro directo o de neblina.
3.18 Gabinetes para mangueras contra incendio, equipos
Gabinete destinado a alojar y protegerequipo para el combate
de incendios que consta de un armario, un soporte para la

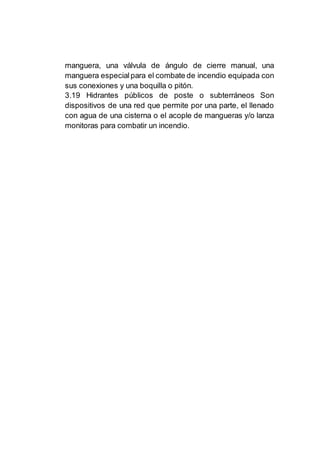

13. manguera, una válvula de ángulo de cierre manual, una
manguera especialpara el combate de incendio equipada con
sus conexiones y una boquilla o pitón.
3.19 Hidrantes públicos de poste o subterráneos Son
dispositivos de una red que permite por una parte, el llenado
con agua de una cisterna o el acople de mangueras y/o lanza
monitoras para combatir un incendio.
