1. Introducción a la Interacción Persona-Ordenador
El factor humano
José Cañas
Universidad de Granada

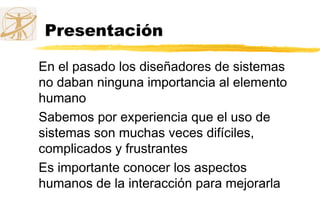

2. Presentación
En el pasado los diseñadores de sistemas
no daban ninguna importancia al elemento
humano
Sabemos por experiencia que el uso de
sistemas son muchas veces difíciles,
complicados y frustrantes
Es importante conocer los aspectos
humanos de la interacción para mejorarla

3. Objetivos
Conocer los tipos de percepciones más relevantes
desde el punto de vista interactivo que tiene la
persona
Conocer como se ha realizado el proceso de
comprensión y los modelos de memoria
Comprender que el modelo de memoria condiciona
el diseño de la interfase
Ver la importancia que tiene la limitación de la
memoria de trabajo
Conocer que es un modelo mental

4. Contenidos
Modelo del ser humano
Los sentidos
Cognición
El modelo de memoria
Restricciones de atención y memoria
El modelo mental

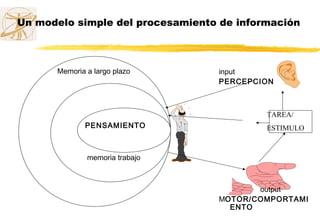

5. Un modelo simple del procesamiento de información
Memoria a largo plazo
PENSAMIENTO
memoria trabajo
input
PERCEPCION
output
MOTOR/COMPORTAMI
ENTO
TAREA/
ESTIMULO

6. Psicología cognitiva
Disciplina científica que se encarga del
estudio del sistema de procesamiento de
información humano
Cognición
Adquisición, mantenimiento y uso del
conocimiento

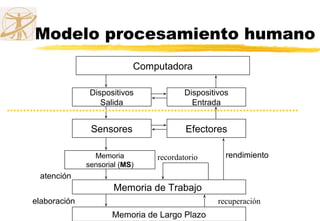

7. Modelo procesamiento humano
Computadora
Dispositivos
Salida
Dispositivos
Entrada
Sensores Efectores
Memoria
sensorial (MS)
atención
Memoria de Trabajo
Memoria de Largo Plazo
elaboración recuperación
recordatorio rendimiento

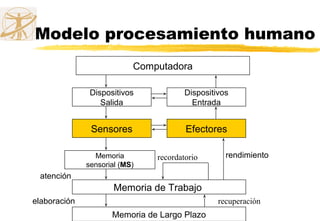

8. Modelo procesamiento humano
Computadora
Dispositivos
Salida
Dispositivos
Entrada
Sensores Efectores
Memoria
sensorial (MS)
atención
Memoria de Trabajo
Memoria de Largo Plazo
elaboración recuperación
recordatorio rendimiento

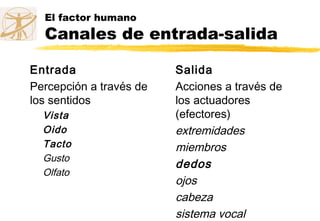

9. El factor humano
Canales de entrada-salida
Entrada
Percepción a través de
los sentidos
Vista
Oido
Tacto
Gusto
Olfato
Salida
Acciones a través de
los actuadores
(efectores)
extremidades
miembros
dedos
ojos
cabeza
sistema vocal

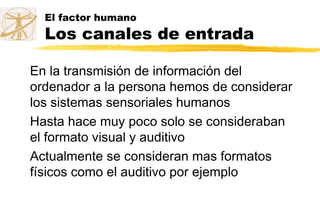

10. El factor humano
Los canales de entrada
En la transmisión de información del
ordenador a la persona hemos de considerar
los sistemas sensoriales humanos
Hasta hace muy poco solo se consideraban
el formato visual y auditivo
Actualmente se consideran mas formatos
físicos como el auditivo por ejemplo

11. Canales de entrada en las
interfaces virtuales

12. El sentido de la vista

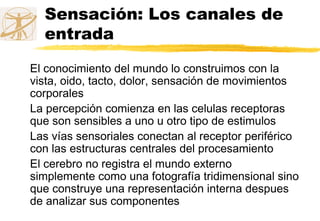

13. Sensación: Los canales de
entrada
El conocimiento del mundo lo construimos con la
vista, oido, tacto, dolor, sensación de movimientos
corporales
La percepción comienza en las celulas receptoras
que son sensibles a uno u otro tipo de estimulos
Las vías sensoriales conectan al receptor periférico
con las estructuras centrales del procesamiento
El cerebro no registra el mundo externo
simplemente como una fotografía tridimensional sino
que construye una representación interna despues
de analizar sus componentes

14. Los canales de entrada
Sistema visual
Ver es obtener información a partir de la
energía electromagnética que llega a los ojos
De la estructura espacial del mundo que nos
rodea y los distintos aspectos que pueden
distinguirse en él

15. Canales de entrada
Sistema visual
La luz es la porción del espectro
electromagnético que puede ser detectado
por el sistema visual humano

17. El sistema visual
Estructura anatómica del ojo
a cornea
b pupila
c lentes
d músculo ciliar
e ligamento suspensión
f retina
h punto ciego
i nervio óptico

18. El sistema visual y la IPO
Sensación
Es la captación del estímulo físico y su
transformación en impulso nervioso
Percepción
Asignación de significado al estímulo que ha
entrado en nuestro sistema cognitivo
En el nivel sensorio motor en el que estamos
hablaremos de color y iluminación

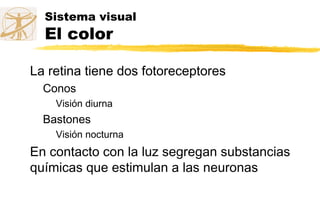

19. Sistema visual
El color
La retina tiene dos fotoreceptores
Conos
Visión diurna
Bastones
Visión nocturna
En contacto con la luz segregan substancias
químicas que estimulan a las neuronas

20. Sistema visual
El color
Existen tres tipos de conos con diferentes
sensibilidades espectrales
Una longitud de onda causará respuestas en los
tres conos pero de manera diferente
El resultado es un patrón de output formado por los
tres conos que es el indicador de la longitud de
onda que lo ha causado
La luz roja y verde estimula a los tres tipos de conos
para dar lugar a un patrón similar a la longitud de
onda del amarillo
Se conoce como teoría de los componentes

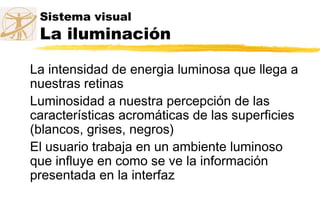

21. Sistema visual
La iluminación
La intensidad de energia luminosa que llega a
nuestras retinas
Luminosidad a nuestra percepción de las
características acromáticas de las superficies
(blancos, grises, negros)
El usuario trabaja en un ambiente luminoso
que influye en como se ve la información
presentada en la interfaz

22. A. Proximity principle B. Similarity principle
C. Good continuation principle
C
D
D. Closure principle
A
B
Perception: gestalt principles (bottom up)

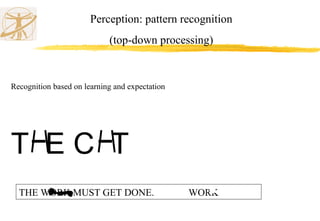

23. Perception: pattern recognition
(top-down processing)
Recognition based on learning and expectation
T E C T
THE WORK MUST GET DONE. WORK

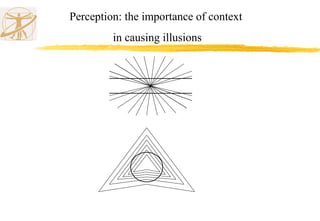

24. Perception: the importance of context
in causing illusions

25. Sistema auditivo
La audición es crucial para la comunicación
humana
Núcleo de interacciones sociales y
transmisión del conocimiento
IPO
Estudiar las interfaces auditivas y las
multimodales

26. El oido
Propiedades físicas
Frecuencia
Es el número de ciclos que una onda sonora completa en
un segundo
Los jóvenes pueden oir entre 20 y 20.000 Hz
Amplitud
Es la máxima ampliación respecto a la presión normal
Angulo de fase
Posición del cambio de presión mientras se mueve
durante un ciclo completo

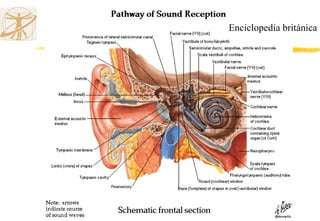

27. Enciclopedia británica

28. a oído medio
b oído interno
c cóclea
d canales semicirculares
e trompa de eustaquio

29. Oído interno
a estribo
b ventana oval
c membrana basilar
d helicotrema
e membrana tectorial

30. Localización auditiva
El sonido tiene que viajar distancias
diferentes hacia los dos oidos, lo que produce
una diferencia de tiempo interaural
Baja frecuencia
Llega también con intensidades diferentes
Frecuencias elevadas

31. El tacto
¿ Porque nos hemos de preocupar ?
Es un canal sensitivo importantísimo en el diseño
de sistemas de realidad virtual
El usuario explora mundos virtuales con las
manos
Tacto activo
Percepción tactil
Tacto pasivo

32. Clases de receptores
La piel es nuestro sistema sensorial más grande
Termoreceptores
Temperatura
Nocireceptores
Estímulos dolorosos
Mecanoreceptores
Presión

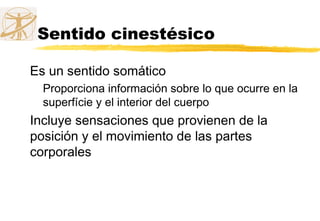

33. Sentido cinestésico
Es un sentido somático
Proporciona información sobre lo que ocurre en la
superfície y el interior del cuerpo
Incluye sensaciones que provienen de la
posición y el movimiento de las partes
corporales

34. Sentido vestibular
Proporciona información acerca de la
orientación, el movimiento, la aceleración
Funciones
Equilibrio
Mantenimiento de la cabeza en posición erguida
Ajuste de los movimientos de los ojos para
compensar los movimientos de la cabeza

35. Dolor
Dos componentes importantes
Componente sensorial
Componente emocional
Umbral del dolor
La menor intensidad de estimulación a la cual
percibimos dolor
Tiene un papel constructivo

36. Temperatura
Es posible identificar puntos separados para el frío y
el calor en nuestra piel
Los umbrales de temperatura estan influidos por
factores como la parte del cuerpo, la cantidad de
piel expuesta y la velocidad de cambio de la
temperatura
Con la exposición repetida se produce una
adaptación térmica en la que disminuye la
intensidad percibida
Las personas no localizan bien la temperatura ni la
miden con precisión

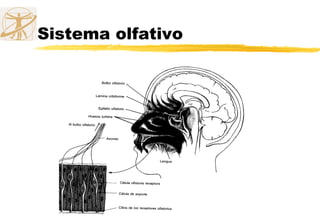

37. Sistema olfativo

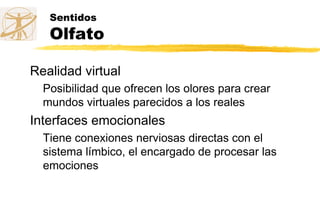

38. Sentidos
Olfato
Realidad virtual
Posibilidad que ofrecen los olores para crear
mundos virtuales parecidos a los reales
Interfaces emocionales
Tiene conexiones nerviosas directas con el
sistema límbico, el encargado de procesar las
emociones

39. El olfato
Adaptación
Si los receptores son expuestos durante mucho
tiempo a un mismo olor pierden selectivamente la
sensibilidad a ese olor
Gran variación individual
En la sensibilidad al olor, lo que hace que sea
difícil diseñar interfaces olfativas para que sean
usadas universalmente

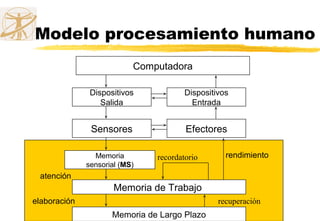

40. Modelo procesamiento humano
Computadora
Dispositivos
Salida
Dispositivos
Entrada
Sensores Efectores
Memoria
sensorial (MS)
atención
Memoria de Trabajo
Memoria de Largo Plazo
elaboración recuperación
recordatorio rendimiento

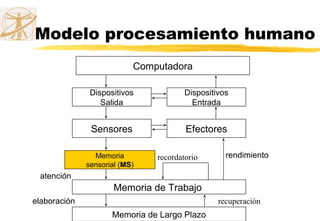

41. Modelo procesamiento humano
Computadora
Dispositivos
Salida
Dispositivos
Entrada
Sensores Efectores
Memoria
sensorial (MS)
atención
Memoria de Trabajo
Memoria de Largo Plazo
elaboración recuperación
recordatorio rendimiento

42. Memoria sensorial
La información llega a nuestros sentidos de una forma
continua y muy rápida.
Los procesos encargados de analizarla en la memoria de
trabajo necesitan tiempo para realizar su función y puede
ocurrir que la pierdan antes de almacenarla
Por esta razón, los canales sensoriales tienen asociados
memorias donde la información se almacena por cortos
períodos de tiempo (milésimas de segundo)
La función de estas memorias es retener la información para
que pueda ser transferida a la Memoria de trabajo antes de
que desaparezca.

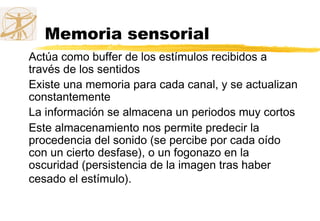

43. Memoria sensorial
Actúa como buffer de los estímulos recibidos a
través de los sentidos
Existe una memoria para cada canal, y se actualizan
constantemente
La información se almacena un periodos muy cortos
Este almacenamiento nos permite predecir la
procedencia del sonido (se percibe por cada oído
con un cierto desfase), o un fogonazo en la
oscuridad (persistencia de la imagen tras haber
cesado el estímulo).

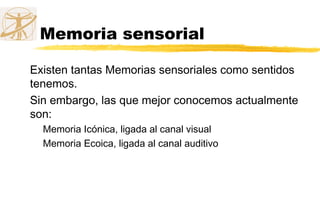

44. Memoria sensorial
Existen tantas Memorias sensoriales como sentidos
tenemos.
Sin embargo, las que mejor conocemos actualmente
son:
Memoria Icónica, ligada al canal visual
Memoria Ecoica, ligada al canal auditivo

45. Memoria sensorial
Almacén icónico
Recibe la información visual
La información que se recibe es de carácter
perceptual y no categorial
Permite mantener 9 elementos durante
aproximadamente 250 mseg
Se transfieren los elementos a los que el
usuario preste atención

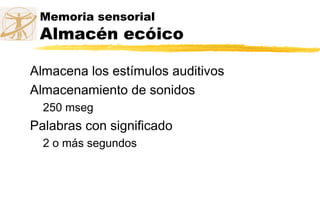

46. Memoria sensorial
Almacén ecóico
Almacena los estímulos auditivos
Almacenamiento de sonidos
250 mseg
Palabras con significado
2 o más segundos

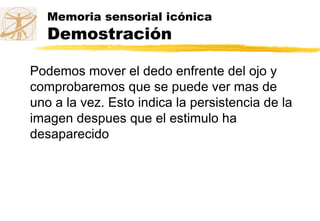

47. Memoria sensorial icónica
Demostración
Podemos mover el dedo enfrente del ojo y
comprobaremos que se puede ver mas de
uno a la vez. Esto indica la persistencia de la
imagen despues que el estimulo ha
desaparecido

48. Experimento de Sperling

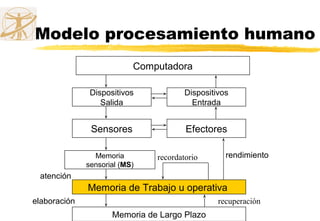

49. Modelo procesamiento humano
Computadora
Dispositivos
Salida
Dispositivos
Entrada
Sensores Efectores
Memoria
sensorial (MS)
atención
Memoria de Trabajo u operativa
Memoria de Largo Plazo
elaboración recuperación
recordatorio rendimiento

50. ¿ Cuantos hay ?

51. ¿Cuantos hay ?

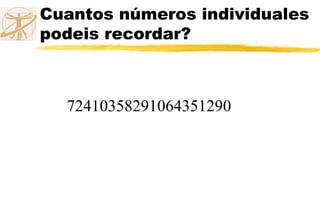

52. Cuantos números individuales
podeis recordar?
72410358291064351290

53. Cuantos números individuales
podeis recordar?
72 41 03 58 29 10 64 35 12 90

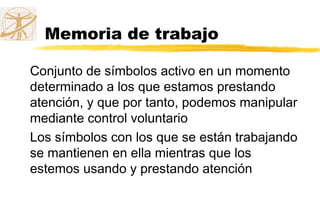

54. Memoria de trabajo
Conjunto de símbolos activo en un momento
determinado a los que estamos prestando
atención, y que por tanto, podemos manipular
mediante control voluntario
Los símbolos con los que se están trabajando
se mantienen en ella mientras que los
estemos usando y prestando atención

55. Modelo cognitivo
Memoria de trabajo
La cantidad máxima de elementos o de unidades de
información que podemos recordar es de
aproximadamente 7
Se conoce como el número mágico 7+-2
The Magical Number Seven, Plus or Minus Two: Some Limits on Our Capacity for
Processing Information by George A. Miller originally published in The
Psychological Review, 1956, vol. 63, pp. 81-97
[Miller, 1968]

56. Modelo cognitivo
Memoria de trabajo
Tiempo de acceso
70 mseg
Tiempo en la memoria
200 mseg
Desfallecimiento
Interferencia

57. Memoria operativa
Ejecutivo
central
Lazo
articulatorio
Agenda
visuoespacial
[Baddeley and Hitch, 1974]

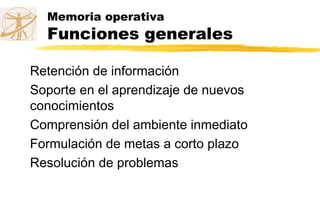

58. Memoria operativa
Funciones generales
Retención de información
Soporte en el aprendizaje de nuevos
conocimientos
Comprensión del ambiente inmediato
Formulación de metas a corto plazo
Resolución de problemas

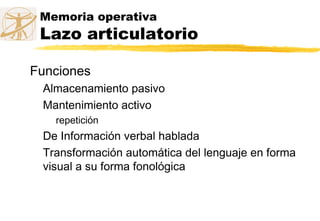

59. Memoria operativa
Lazo articulatorio
Funciones
Almacenamiento pasivo
Mantenimiento activo
repetición
De Información verbal hablada
Transformación automática del lenguaje en forma
visual a su forma fonológica

60. Memoria operativa
Lazo articulatorio
Capacidad 7+-2
No es constante, disminuye a medida que las
palabra a recordar son mas largas

61. Memoria operativa
Lazovisoespacial
Almacén del sistema que trabaja con
elementos de carácter visual o espacial
Puede trabajar con patrones visuales por un
lado y secuencias de movimientos por otro
La capacidad de almacenamiento depende
de la similitud de los componentes

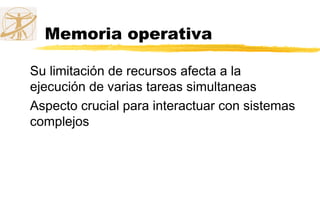

62. Memoria operativa
Su limitación de recursos afecta a la
ejecución de varias tareas simultaneas
Aspecto crucial para interactuar con sistemas
complejos

63. Modelo procesamiento humano
Computadora
Dispositivos
Salida
Dispositivos
Entrada
Sensores Efectores
Memoria
sensorial (MS)
atención
Memoria de Trabajo o Operativa
Memoria de Largo Plazo
elaboración recuperación
recordatorio rendimiento

64. Modelo cognitivo
Memoria a largo plazo (MLP)
La memoria de largo plazo almacena todo
nuestro conocimiento
Las principales características son:
Gran capacidad (casi ilimitada)
Acceso más lento (1/10 s)
Las pérdidas ocurren más lentamente.

65. Memoria largo plazo
Procedimental
Declarativa

66. MLP
Procedimental
Sistema de ejecución implicado en el aprendizaje de
habilidades
Se activan de forma automática
Secuencia de pautas de actuación
Serie de repertorios motores
Montar en bicivcleta
Estrategias cognitivas
Jugar al ajedrez
Se realiza sin demasiados recursos atencionales

67. MLP
Memoria declarativa
Memoria declarativa
Conocimiento sobre el mundo y experiencias
vividas por cada persona
Conceptos extrapolados de situaciones vividas
Memoria semántica
Registra estructuras de hechos, conceptos y
habilidades que obtenemos de nuestras
experiencias. Redes semánticas

68. animal breath
have skin
fish
swim
shark
bird
fly
have feather
eagle
chicken
predator
symbol of power
dangerous
not eatable
Semantic network, example
- concepts and the relations
type
typeproperty
type
type
property

69. Modelo mental
En nuestra interacción hacemos uso de la
información adquirida por nuestro procesos
perceptuales y que esta almacenada en
nuestra memoria
Está organizada en estructuras semánticas
Los modelos mentales son las estructuras
mas relevantes en IPO

70. Modelo mental
Durante el aprendizaje una persona adquiere
conocimientos de las relaciones estructurales
y el funcionamiento del sistema con el que
está interactuando
Este conocimiento se denomina modelo
mental

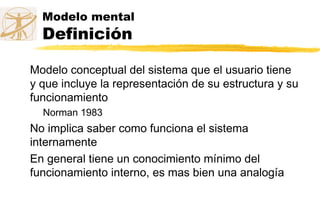

71. Modelo mental
Definición
Modelo conceptual del sistema que el usuario tiene
y que incluye la representación de su estructura y su
funcionamiento
Norman 1983
No implica saber como funciona el sistema
internamente
En general tiene un conocimiento mínimo del
funcionamiento interno, es mas bien una analogía

72. Modelo mental
Modelo conceptual
Memoria largo plazo
Contiene información general y duradera
Modelo mental
Memoria de trabajo
Representación más dinámica que sea capaz de
adaptar la información almacenada en la memoria
a largo plazo a las características específicas de
la tarea que este realizando la persona

73. Modelo mental
Características
La representación...
Es incompleta
Es ejecutable mentalmente, el usuario puede
mentalmente simular su funcionamiento
Es inestable, el usuario olvida los detalles
No tiene unos límites claros, se confunde con los modelos
mentales de sistemas físicos similares
Es acientífica e incluye supersticiones y creencias
erróneas sobre la conducta del sistema
Es parsimoniosa porque los usuarios prefieren reducir su
complejidad

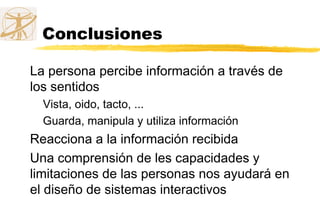

74. Conclusiones
La persona percibe información a través de
los sentidos
Vista, oido, tacto, ...
Guarda, manipula y utiliza información
Reacciona a la información recibida
Una comprensión de les capacidades y
limitaciones de las personas nos ayudará en
el diseño de sistemas interactivos

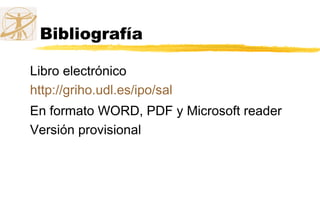

75. Bibliografía
Libro electrónico
http://griho.udl.es/ipo/sal
En formato WORD, PDF y Microsoft reader
Versión provisional

76. Bibliografía
• Dix, Alan. Human Computer Interaction.
Capítol 1. Editorial Prentice Hall.
• Preece, Jenny . A guide to Usability.
Human Factors in Computing. Addison and
Wesley. ( Capítol 1).(1993)
• Card S.K Moran T.P, Newell A. The
Psychology of Human-Computer Interaction .
Lawrence Erlbaum Associates. (1983)
