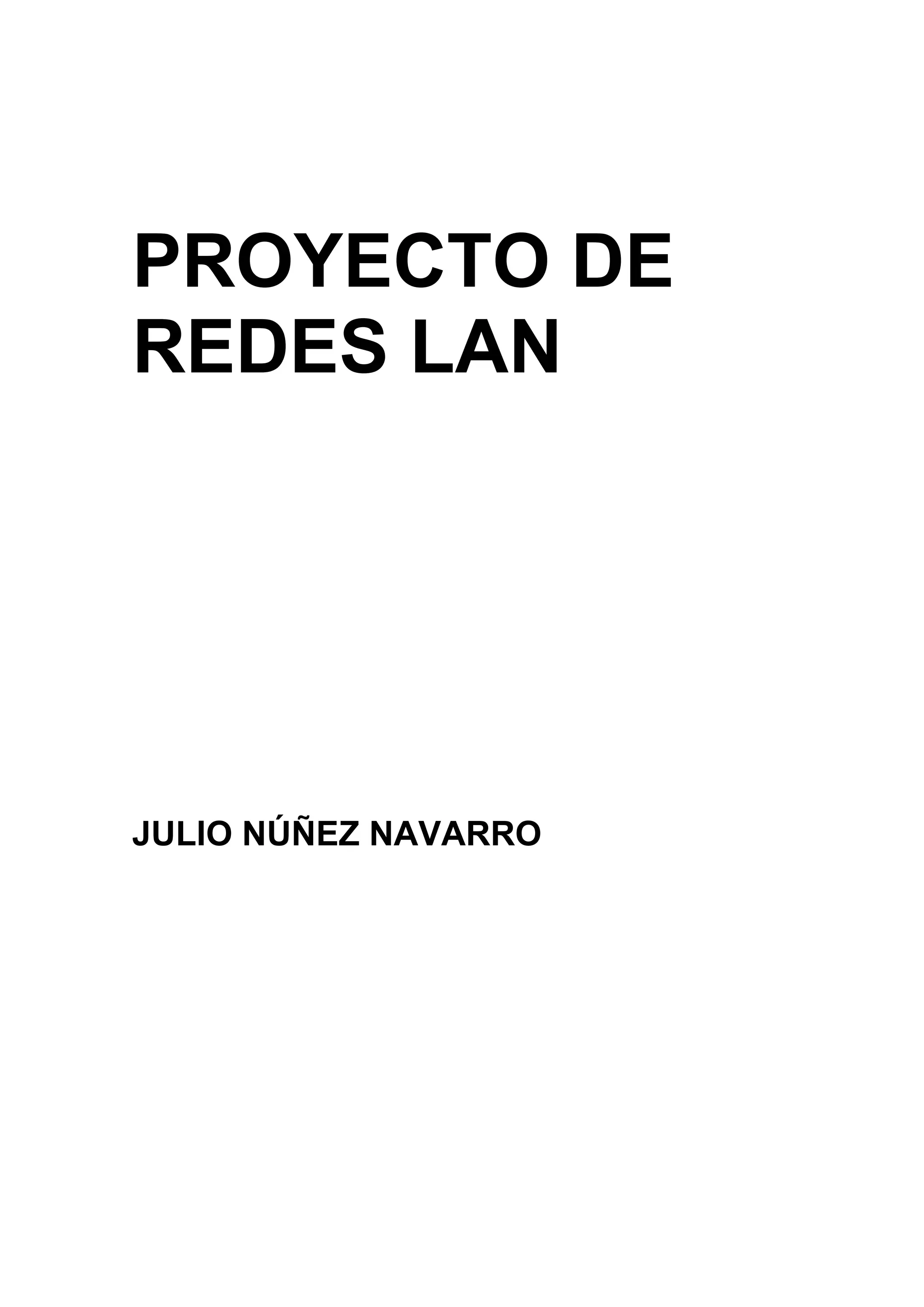

1. PROYECTO DE
REDES LAN
JULIO NÚÑEZ NAVARRO

2. El proyecto se realizará en un local de dos plantas.
Este local consta de 100 m2, donde se situarán un total de 13 puestos de trabajo más
un punto de conexión para una cámara IP.
La distribución será la siguiente:
- Planta baja: constará de cinco puestos de trabajo más un punto de conexión
para la cámara IP que estará orientada hacia la entrada del local, en un puesto
de estos se utilizará conexión mediante PLC (Power Line Comunications). En
esta planta se situará también el armario rack de 19”.
- 1ª planta: constará de ocho puestos de trabajo donde uno de ellos será
conexión mediante fibra óptica, otro puesto será mediante conexión WIFI.
Cada puesto constará de cuatro tomas de enchufe y una roseta con conexión
telefónica y conexión de datos (Internet). Cada una de estas conexiones tendrá
un nombre, que será:
- Para conexión de datos será un número del 1 al 14.
- Para conexión telefónica será un número precedido de la letra D, por ejemplo:
1D, 4D, 13D, etc.
Los materiales necesarios para dicha instalación serán:
- 1 armario rack de 19”.
- Cable UTP categoría 5e o superior.
- 14 rosetas dobles categoría 5e o superior.
- 1 panel de alimentación de ocho tomas.
- 2 router WIFI.
- 2 PLC.
- 1 cámara IP.
- 2 conversores de fibra óptica.
- 20 latiguillos UTP categoría 5e o superior de 3 metros.
- 40 latiguillos UTP categoría 5e o superior de 50 ctms.
- 1 patch panel de 24 conexiones.
- 3 switch de 24 conexiones.
- 3 bandejas de fijación frontal.

3. Plano de distribución

4. Distribución en el armario rack

5. MATERIAL CANTIDAD PRECIO TOTAL
Armario rack de 19” 1 225 € 225 €
Cable UTP categoría 305 metros 0,65 € 198,25 €
5e
Roseta categoría 6 14 6€ 84 €
Panel de alimentación 1 9,70 € 9,70 €
de ocho tomas
Router WIFI 2 21 € 42 €
PLC 2 15 € 30 €
Cámara IP 1 100 € 100 €
Conversor de fibra 2 60 € 120 €
óptica
Latiguillos UTP 20 2,57 € 51,4 €
categoría 5e de 3 m
Latiguillos UTP 40 0,88 € 35,2 €
categoría 5e de 50
ctms
Patch panel de 24 1 28 € 28 €
puertos
Switch de 24 puertos 3 111 € 333 €
Bandejas de fijación 3 27 € 81 €
frontal
Mano de obra 24 horas 36 €/h 864 €
TOTAL 2201,55 €
