El documento presenta un análisis de las técnicas analíticas utilizadas en el estudio forense de fibras textiles. Explica que las fibras textiles son importantes evidencias físicas y describe las clasificaciones de fibras naturales, elaboradas y sintéticas. También resume las técnicas como estereomicroscopía, comportamiento a la llama, microsolubilidades, microscopía de luz polarizada, puntos de fusión, pirolisis cromatografía de gases y microscopía electrónica de barrido que se usan

1. ANALISIS FORENSE DE FIBRAS TEXTILES JORGE FREDY ARIAS LONDOÑO QUIMICO DIPLOMADO EN CIENCIAS FORENSES UNIVERSIDAD DE ANTIOQUIA

2. INTRODUUCION Las fibras, hilos o tejidos textiles son elementos físicos de prueba importantes en criminilística par establecer conexidad. La fabricación industrial de textiles les confiere una regularidad de producción y una constancia de calidad, permitiendo diversificar sus características proporcionando parámetros que facilitarán su identificación.

3. OBJETIVOS Conocer las formas de clasificación de las fibras textiles. Entender la importancia que tienen las fibras textiles en las ciencias forenses como material físico de prueba. Establecer las técnicas analíticas para el estudio de material textil en el contexto forense.

4. DEFINICIONES Fibra: Estructura de origen animal, vegetal, mineral o sintético parecida al pelo. Su diámetro no suele ser superior a 0,05 cm. Fibras textiles: se refiere a las que se pueden hilar o utilizar para fabricar telas mediante operaciones como tejido, trenzado o fieltrado. Hilo: Hebra larga y delgada de un material textil comformado por una o mas fibras.

5. DEFINICIONES Textiles: término genérico aplicado originalmente a las telas tejidas, pero que hoy se utiliza también para filamentos, hilazas e hilos sintéticos, así como para los materiales tejidos, hilados, fieltrados, acolchados, trenzados, adheridos, anudados o bordados que se fabrican a partir de los mismos. También se usa para referirse a telas no tejidas producidas mediante la unión mecánica o química de fibras.

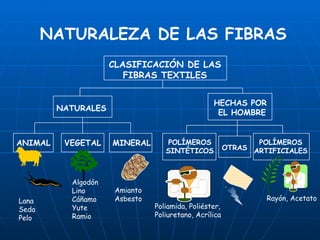

6. NATURALEZA DE LAS FIBRAS CLASIFICACIÓN DE LAS FIBRAS TEXTILES NATURALES HECHAS POR EL HOMBRE ANIMAL VEGETAL MINERAL POLÍMEROS SINTÉTICOS OTRAS POLÍMEROS ARTIFICIALES Lana Seda Pelo Algodón Lino Cáñamo Yute Ramio Amianto Asbesto Poliamida, Poliéster, Poliuretano, Acrílica Rayón, Acetato

7. NATURALES FIBRAS NATURALES CELULOSICAS PROVENIENTES DE PROTEICAS MINERALES ASBESTOS LANA PELO SEDA LIBER FRUTAS HOJAS SEMILLA LINO ALGODON MAGUEY BONOTE

8. USOS DE FIBRAS NATURALES elaborar cordeles, redes, sacos, alfombras y adornos. Fique Por sus propiedades de flexibilidad y brillo, se utilizan en el tejido de alfombras, telas para muebles y cortinas. Yute Se utiliza para elaborar cordelería marítima, por la acción de resistir el agua salada. Sisal Las fibras se utilizan para producir hilazas y cuerdas gruesas, cables, cordeles, aislamiento de cables, tuberías para incendios, redes para pesca y bandas industriales. Ramio Sus fibras son materia prima para la textilerìa, de la semilla se obtiene aceite para pintura sobre óleo. Lino Utilizada para la producción de cordeles gruesos y materiales para costal. Apocia Se utiliza en la manufactura de cordeles, la estopa se usa para empaques. Cáñamo Elaboración de hilos y telas. De la semilla se extrae aceite para alimentos. Algodón Fabricación de cordeles y revestimientos para cables telegráficos. Abacá, Cáñamo de Manila

9. ELABORADAS FIBRAS ELABORADAS BASE ORGANICA BASE INORGANICA BASE POLIMERO NATURAL BASE POLIMERO SINTETICO DE VIDRIO METALICAS SILICE POLIAMIDAS POLIVINILOS POLIACRILICOS POLIURETANOS POLIESTERES CAUCHO PROTEICAS CELULOSICAS CASEINA ESTERES REGENERADA TRIACETATOS ACETATOS VISCOSA RAYON

10. CASUISTICA FORENSE EN ANALISIS DE FIBRAS Accidentes de transito Homicidio Abuso sexual Hurto Secuestro

11. TOMA DE MUSTRAS TEXTILES Mano, pinzas. Muestras Secas. HILOS y FIBRAS Pinzas, Material adhesivo, material electrostático. FIJACION Fotográfica, video, esquemas. EMBALAJE Embalaje individual en papel, plástico. Debidamente marcado y rotulado.

12. TECNICAS ANALITICAS EN FIBRAS TEXTILES Observación al Estéreo microscopio. Comportamiento a la Llama. Micro solubilidades. Microscopia de luz polarizada. Microscopia FTIR. Punto de Fusión. Pirolisis Cromatografía de Gases. Microscopia Electrónica de Barrido.

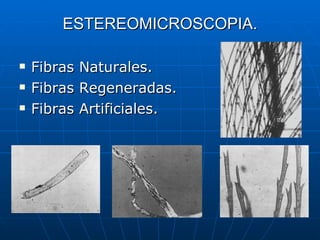

13. ESTEREOMICROSCOPIA. Fibras Naturales. Fibras Regeneradas. Fibras Artificiales.

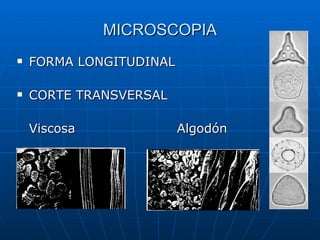

14. MICROSCOPIA FORMA LONGITUDINAL CORTE TRANSVERSAL Viscosa Algodón

15. COMPORTAMIENTO A LA LLAMA

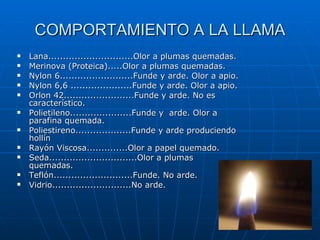

16. COMPORTAMIENTO A LA LLAMA Lana.............................Olor a plumas quemadas. Merinova (Proteica).....Olor a plumas quemadas. Nylon 6.........................Funde y arde. Olor a apio. Nylon 6,6 .....................Funde y arde. Olor a apio. Orlon 42........................Funde y arde. No es característico. Polietileno.....................Funde y arde. Olor a parafina quemada. Poliestireno...................Funde y arde produciendo hollín Rayón Viscosa..............Olor a papel quemado. Seda..............................Olor a plumas quemadas. Teflón...........................Funde. No arde. Vidrio...........................No arde.

17. MICROSOLUBILIDADES Fibra desconocida Acetona 10min. Cilohexanona 2min. 5% NaOH 2min Calor PVC clorinatado Ac. Acetico 2min. calor ACETATO MOD-ACRILICA Acidificar HCl SARAN Lavar Acido formico 2min SEDA LANA Cloruro metileno 2min. DMF 2 min. TRIACETATO Ac. Acetico 2 min. calor 70% Amonio tiocianato 2 min calor DMF 2 min. 70ºC POLICAR BONATO POLIESTER OLEFINA 75% H 2 SO 4 2 min CELULOSA ANIDEX, ARAMID, ASBESTOS, NOVOLID, VIDRIO FLUOROCARBONADOS NYLON VINAL ACRILICA SPANDEX Cloroformo 2 min. m-cresol 2min 100ºC. Tricloroetileno 1min. calor Cloruro metileno 2min. NITRLO VINYON insoluble soluble precipita No precipita funde

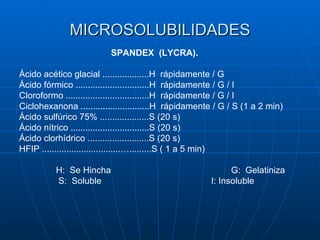

18. MICROSOLUBILIDADES SPANDEX (LYCRA). Ácido acético glacial ...................H rápidamente / G Ácido fórmico ..............................H rápidamente / G / I Cloroformo ..................................H rápidamente / G / I Ciclohexanona ............................H rápidamente / G / S (1 a 2 min) Ácido sulfúrico 75% ....................S (20 s) Ácido nítrico ................................S (20 s) Ácido clorhídrico .........................S (20 s) HFIP ................................….........S ( 1 a 5 min) H: Se Hincha G: Gelatiniza S: Soluble I: Insoluble

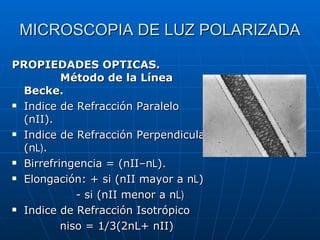

19. MICROSCOPIA DE LUZ POLARIZADA PROPIEDADES OPTICAS. Método de la Línea Becke. Indice de Refracción Paralelo (nII). Indice de Refracción Perpendicular (n L) . Birrefringencia = (nII–n L ). Elongación: + si (nII mayor a n L ) - si (nII menor a n L) Indice de Refracción Isotrópico niso = 1/3(2nL+ nII)

20. PROPIEDADES OPTICAS DEL NYLON NYLON 6 n (ll) : 1,568 a 1,583 n (I ) : 1,515 a 1,526 D n : 0,049 a 0,061 elong : positiva. n (iso) : 1,533 a 1,545 NYLON 6,6 n (ll) : 1,577 a 1,583 n (I ) : 1,515 a 1,526 Dn : 0,056 a 0,063 elong : positiva. n (iso) : 1,540 a 1,541

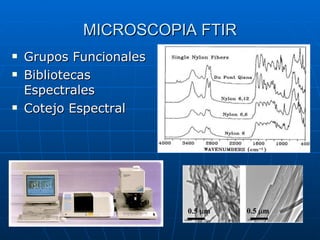

21. MICROSCOPIA FTIR Grupos Funcionales Bibliotecas Espectrales Cotejo Espectral <>

22. PUNTOS DE FUSION ACETATO...................................... 260 ± 0,5 °C ACRILICO MODIFICADO.........188,5 °C, 210,5° ACRILICO......................................Indeterminado (*). ARAMID......................................... Se descompone por encima de los 800 °C CERAMICAS..................................1500 °C DAYAN (Nylon 6)...........................Reblandece hacia 235 °C. DLP (Polipropileno)........................168 °C LYCRA (Spandex)..........................250 °C MODACRILICO.............................185 ± 5,0 °C; 120 y 210. NITRILO (DARVAN).....................218,5 °C NYLON 11........................................190°C NYLON 6,6.......................................250,5 a 260,5°C NYLON 6..........................................212,5 a 220,5°C ORTALION (Nylon 6).....................215 °C PAN (Acrílico)..................................Reblandece hacia 235 °C PERLON (Nylon 6)..........................Alrededor de 215 °C PERLON U ( Poliuretano)...............180°C. POLIESTER (DACRON)................250,5 a 288,5 °C

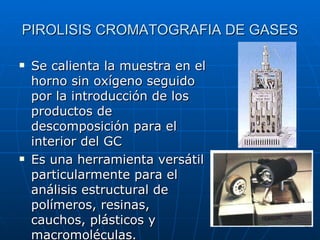

23. PIROLISIS CROMATOGRAFIA DE GASES Se calienta la muestra en el horno sin oxígeno seguido por la introducción de los productos de descomposición para el interior del GC Es una herramienta versátil particularmente para el análisis estructural de polímeros, resinas, cauchos, plásticos y macromoléculas.

24. PIROLISIS CG CROMATOGRAMA ESPECTRO MASAS PIROLISIS MUESTRA PRODUCTOS PIROLISIS

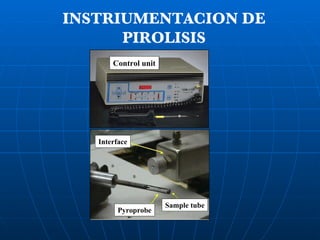

25. INSTRIUMENTACION DE PIROLISIS

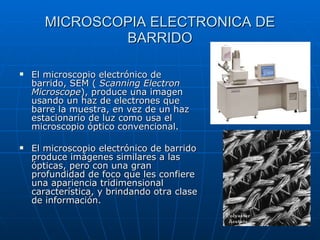

26. MICROSCOPIA ELECTRONICA DE BARRIDO El microscopio electrónico de barrido, SEM ( Scanning Electron Microscope ), produce una imagen usando un haz de electrones que barre la muestra, en vez de un haz estacionario de luz como usa el microscopio óptico convencional. El microscopio electrónico de barrido produce imágenes similares a las ópticas, pero con una gran profundidad de foco que les confiere una apariencia tridimensional característica, y brindando otra clase de información.
