Radios digitales NEXEDGE

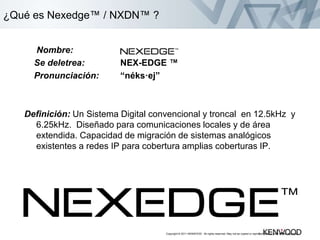

¿Qué es NEXEDGE™ / NXDN™ ?
Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

Nombre:
Se deletrea: NEX-EDGE ™
Pronunciación: “néks·ej”
Definición: Un Sistema Digital convencional y troncal en 12.5kHz y
6.25kHz. Diseñado para comunicaciones locales y de área
extendida. Capacidad de migración de sistemas analógicos
existentes a redes IP para cobertura amplias coberturas IP.
¿Qué es Nexedge™ / NXDN™ ?
2Copyright © 2011 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval.

¿Qué es Nexedge™ / NXDN™ ?
NEXEDGE™
– Es el nombre comercial de KENWOOD Corporation y utilizado al
referirse a sistema de comunicación digital de KENWOOD
– Los sistemas digitales de KENWOOD consisten de:
• NXR-700 / 800 Repetidores / Estaciones Base
• NXR-710 / 810 Repetidores / Estaciones Base (Solo Convencional)
• NX-200 / NX-210 / NX-220 / NX-300 / NX-320 / NX-240 / NX-340 / NX-410 /
NX-420 Portátiles unidades subscriptoras
• NX-700 / NX-800 / NX-900 / NX-920 / NX-720 / NX-820 Móviles unidades
subscriptoras
NXDN ®
– Es el nombre comercial de KENWOOD Corporation y ICOM
– NXDN se refiere al protocolo interface digital al aire usado por
ambos KENWOOD y ICOM

4

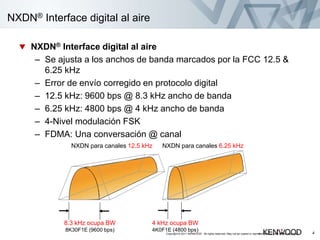

NXDN® Interface digital al aire
 NXDN® Interface digital al aire
– Se ajusta a los anchos de banda marcados por la FCC 12.5 &
6.25 kHz
– Error de envío corregido en protocolo digital
– 12.5 kHz: 9600 bps @ 8.3 kHz ancho de banda
– 6.25 kHz: 4800 bps @ 4 kHz ancho de banda
– 4-Nivel modulación FSK
– FDMA: Una conversación @ canal
4 kHz ocupa BW
4K0F1E (4800 bps)
8.3 kHz ocupa BW
8K30F1E (9600 bps)
NXDN para canales 12.5 kHz NXDN para canales 6.25 kHz

5
NXDN® Interfaz común digital al aire
NXDN® Interfaz común digital al aire
– Digital es solo 1’s y 0’s para el Vocoder
– Voz / Datos se eliminan y se envía al circuito adecuado

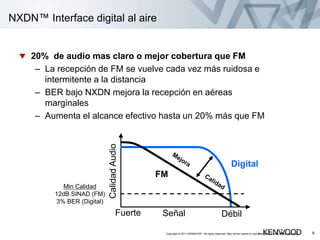

 20% de audio mas claro o mejor cobertura que FM
– La recepción de FM se vuelve cada vez más ruidosa e
intermitente a la distancia
– BER bajo NXDN mejora la recepción en aéreas
marginales
– Aumenta el alcance efectivo hasta un 20% más que FM
6
NXDN™ Interface digital al aire
Débil
FM
Señal
Digital
Fuerte
CalidadAudio
Min Calidad
12dB SINAD (FM)
3% BER (Digital)

Comunicación Segura
• NEXEDGETM ofrece privacidad de comunicación para seguridad personal y reduce el riesgo y la
exposición de información importante protegiendo sus instalaciones y operaciones.
• Nivel de seguridad inherente - NXDN™ la interfase digital por aire evita la fuga de información
• FM & NXDN Opciones de Seguridad de Voz- Ofrece niveles de seguridad de básico a muy altos
● -Incluida ○ -Opción
Modo
FM
Modo
NXDN
Nivel
Inversión de frecuencia (Incluida) ● Bajo
Modulos de encripción ●
Basico y
alto
Encriptor NXDN™ (Incluido) ● Basico
Modulo de encripción AES (Available 2012) ○ Muy Alto
Extraños
Información
importante:
Comercio
Operaciones
Reparto
Asistencia
Reparto de valores
Información
personal
Información de
clientes
Información segura:
Competitivo
Seguridad
Alta responsabilidad
Fuerzas del orden
Movimientos críticos
Seguridad interna
Llave
de15-bit
32,767
códigos

8
Multimodo / Migración fácil
NEXEDGE™ Equipo – Listo para lo de hoy & para el mañana
– Cumple con la asignatura de frecuencias actual
– Se convierte fácilmente en anchos de banda muy estrechos en
el futuro
– Canales FM Analógico a 25 y 12.5 kHz
– NXDN™ Canales con interface digital al aire a 12.5 and 6.25
kHz
NEXEDGE™ proporciona una ruta de migración de lo analógico
a elegantes instalaciones totalmente nuevas y digitales
– El equipo NX y NXR soporta todos los modos
– La base NXR utiliza el equipamiento FM existente para operar
de manera FM y modo digital
– Cumple con las normas actuales y futuras de la FCC

9
NEXEDGE™ es Multimodo
Portátiles & Móviles NX soportan
– Zonas convencionales FM
– Zonas FM LTR
– Zonas Convencionales NXDN™
– Zonas Troncales NXDN™
– Redes Troncal IP NEXEDGE™
– Redes convencionales IP NEXEDGE™
Estaciones base y repetidores NXR soportan
– Modo convencional FM
– Convencional FM controladores externos LTR
– Modo convencional NXDN
– Modo troncal NXDN (opcional) habilitado por fabrica por medio de
firmware(requiere llave USB del sistema y software para programación)
– Multi- Sitio Troncal IP NEXEDGE (Opcional) habilitado por fabrica por
medio de firmware (requiere llave USB del sistema, licencia del sitio y
software para programación)

Revisión de Producto

11
Modelos NEXEDGE™
Portátiles (512 Canales)
– NX-200K 136 – 174 MHz. 5W sin teclado
– NX-200K2 136 – 174 MHz. 5W
– NX-210K2 136 – 174 MHz. 5W
– NX-300K 450 – 520 MHz. 5W sin teclado
– NX-300K2 400 – 470 MHz. 5W sin teclado
– NX-300K3 450 – 520 MHz. 5W
– NX-300K4 400 – 470 MHz. 5W
– NX-410K2 806 – 870 MHz 3W

Móviles (512 Canales)
NX-700K 136 – 174 MHz. 30W
NX-800K 450 – 520 MHz. 30W *1
NX-800K2 400 – 470 MHz. 30W
NX-700HK 136 – 174 MHz. 45W
NX-800HK 450 – 520 MHz. 45W *2
NX-800HK2 400 – 470 MHz. 45W
NX-900K 806 – 870 MHz 15W
*1 (490 – 520 @ 25W)
*2 (490 – 520 @ 40W)
NEXEDGE™ Modelos

13
NEXEDGE™ Modelos
Estaciones Base y repetidores
– NXR-700K 146 – 174 MHz. 5W
– NXR-700K2 136 – 154 MHz. 5W
– NXR-800K 450 – 480 MHz. 5W
– NXR-800K2 480 – 512 MHz. 5W
– NXR-800K3 400 – 430 MHz. 5W
– NXR-900K 806 – 825; 851 – 870MHz
360mW

14
NEXEDGE™ Modelos
Estaciones base y repetidores
– NXR-710K 136 – 174 MHz. 50W @ 50%, 25W @ 100% ciclo de
trabajo
– NXR-810K 450 – 520 MHz. 40W @ 50%, 25W @ 100% ciclo de
trabajo
– NXR-810K2 400 – 470 MHz.

15
Modelos NEXEDGE™
NX-220 / NX-320
– 5 W (136-174M / 400-470M / 450-520M)
– 260 Ch (GID) / 128 Zonas (Modelos con pantalla)
– 64 Ch (GID) / 4 Zonas (Modelos sin pantalla)
– 6.25 kHz & 12.5 kHz Modo Digital
– 12.5 kHz & 25 kHz Modo Analógico
– Mismos accesorios de la series 170 & 360
– Mismas especificaciones NX-200/300
K
K4
K2
K5
K3
K6

16

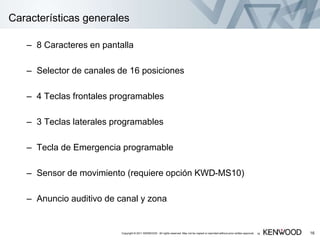

Características generales
– 8 Caracteres en pantalla
– Selector de canales de 16 posiciones
– 4 Teclas frontales programables
– 3 Teclas laterales programables
– Tecla de Emergencia programable
– Sensor de movimiento (requiere opción KWD-MS10)
– Anuncio auditivo de canal y zona

17
– Micrófono con opción GPS (KMC-48GPS)
– Software de programación KPG-141DK
– MIL-STD 810 C/D/E/F/G
– 3 Teclas laterales programables
– Tecla de Emergencia programable
– Sensor de movimiento (requiere opción KWD-MS10)
– Anuncio auditivo de canal y zona

18
– Encriptación NXDN interconstruido
– Vocoder AMBE+2
– Envío de alias al aire (Over the air alias)
– Mensajes de estatus
– Radio Kill
– Verificación Remota

19
– 64 RAN disponibles
– Llamada selectiva y de grupo
– Operación de modo mezclado digital / analógico
– Compatible con sistemas IP Convencional
– Función de Roaming
– Compatible con Sistemas Trunking NEXEDGE™

Copyright © 2005 KENWOOD All rights reserved. May not be copied or reprinted without prior written approval. 20
Características
 32 Canales
 5 W VHF / UHF
 3 Años de garantía
 Con módem para GPS
 LED indicador de Transmisión / Ocupado / Llamada
de alerta / Escaneo / Advertencia.
 2 teclas programables.
 Potencia de audio de 1 W
 Selector de 16 posiciones.
 Anunciador auditivo de zona / canal
 Listo para VOX
 Llamada de emergencia inteligente.
 Alerta de trabajador solitario por canal (Lone Worker
Alert).
 Temporizador de transmisión (TOT)
NX- 240K / 340K Nuevo

FleetSync®/II
 PTT ID digital ANI
 Llamada selectiva / grupal.
 Llamada paging.
 Estatus de emergencia.
 Reporte de datos GPS
Características Digitales
 Interfaz digital NXDN
 Vocoder AMBE+2
 Canales en 6.25 kHz
 Envío de alias al aire (sólo TX)
Señalización MDC-1200
 PTT ID ANI / Caller ID
 Emergencia.
 Monitoreo remoto.
 Radio Kill.
NX- 240K / 340 Nuevo

22

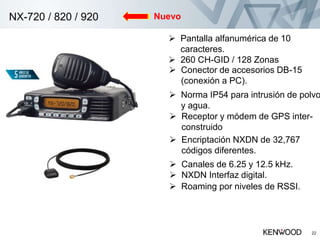

NX-720 / 820 / 920
 Pantalla alfanumérica de 10
caracteres.
 260 CH-GID / 128 Zonas
 Conector de accesorios DB-15
(conexión a PC).
 Norma IP54 para intrusión de polvo
y agua.
 Receptor y módem de GPS inter-
construido
 Canales de 6.25 y 12.5 kHz.
 NXDN Interfaz digital.
 Encriptación NXDN de 32,767
códigos diferentes.
 Roaming por niveles de RSSI.
Nuevo

NUEVO KTI -3 PARA
SISTEMAS CONVENCIONALES
IP AHORA CON REPETIDORES
NXR-710/810

NXR-710/810
KTI-3.- Módulo para conexión de sistemas digitales convencionales por IP
con los repetidores NXR-710/810

Modo Digital Convencional

Modo Digital Convencional
NEXEDGETM Convencional Digital
– NX-200/300/220/320 Portátiles; NX-700/800 Móviles
Operación Simplex o semi-duplex por canal
– NXR-700/800/710/810 Unidades Base
Operación Simplex Base, Full-Duplex Base o Repetidor
– En modo convencional soporta tipos de canal FM, NXDN o AMBOS
Ambos: Radios analógicos FM y digitales pueden compartir el mismo canal
– 1,000 GID’s / 1,000 UID’s- Al
Puede formar grandes flotillas y poder compartirlas.
Operación Base
Repetidor
Simplex Talk Around
Digital y Analógico

Modo Convencional Digital
Operación Base
Repetidor
Simplex Talk Around
RAN (Radio Access Number Range: 1-63)
– Convencional NXDN “digital equivalente” a QT/DQT en Convencional FM para :
Acceso al repetidor
Enmudecimiento de Audio
Control de canal ocupado
Llamada Selectiva, Grupo y General
– NXR-700/800:
El repetidor incluye tanto una tabla de 16 números de acceso RAN y tabla de 16
tonos QT / DQT

Modo Convencional Digital
• Tipo de canal “Mixed”
– Tanto los suscriptores y las bases responden en base a la señal que reciben FM o
NXDN™.
– FM & NXDN™ la unidades convencionales pueden compartir el mismo canal de RF.
FM
FM
DIGITAL
DIGITAL
Simplex Talk Around
FM
FM
DIGITAL
DIGITAL
Base Operation
FM
FM
DIGITAL
DIGITAL
FM
FM
DIGITAL
DIGITAL
Repeat Operation

Sistema Convencional
Multsitio IP

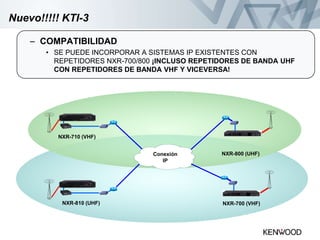

Nuevo!!!!! KTI-3
– Equipo Necesario
• Repetidor NXR-710/810 o NXR700/800
• KTI-3 (Uno por cada repetidor), no es necesario para la serie 700/800
• IP fija
• Ruteador
Conexión Internet
IP
• Router
• Acces Point
• Cable Cruzado
Conexión Internet
IP
• Router
• Acces Point
• Cable Cruzado

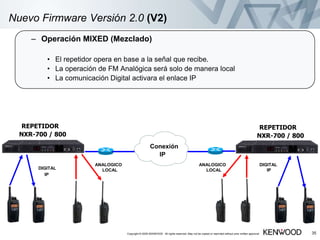

Nuevo Firmware Versión 2.0 (V2)
• Sistema Convencional Digital IP
– Permite tener sistemas con mayor área de cobertura
• Configuraciones de 1 a 48 repetidores enlazados
• Creación de sistemas Multi-sitio
• Capacidad de comunicaciones dentro y entre edificios al igual de
comunicaciones debajo de la tierra
• Todas las llamadas dentro de la Sistema serán retransmitidas en todos
los repetidores, a menos que se limite la comunicación por medio de la
RAN, GID que son programan en la lista de los repetidores

Capacidad de Roaming
• Se le deben de programar a los suscriptores del sistema todos los canales de
repetición que lo conforman y puede seleccionar el canal de operación de
manera manual o de forma automática esto será programable en el equipo de
radio
• En la forma automática el equipo de radio estará explorando la lista canales de
repetición y cambiará de canal en base a la actividad de canal o bien el recibir la
señal de “faro” (Beacon) emitida por el repetidor, en base al tiempo programado
• El radio cambiara de canal en base a la intensidad de la señal de faro que es
emitida por el repetidor el nivel de señal es programable en el equipo de radio
• El tiempo que el equipo se engancha o permanece en un canal también es
programable, ya que puede presentarse la situación de que un misma ciudad se
encuentran dos sistemas operando, y que por el cambio de lugar el equipo de
radio recibe otra señal de faro para indicarle el canal más cercano y hacer el
cambio de canal.
• El tiempo de envió de la señal de faro en los repetidores será programable en
base capacidad del repetidor de tener monitor externo el cual verifica que no
haya alguna señal de entrada ya se local o de la red y no interferir con esa
señal

– Operación del Repetidor ROAMING
• El repetidor emite una señal de (BEACON) “FARO” para que los radios cambien
automáticamente de sitio
Conexión
IP
Router
AP
Cable
Cruzado
Router
AP
Cable
Cruzado
REPETIDOR
NXR-700 / 800
Convencional IP
Transmite Intervalos 30 seg.
El Radio cambia
de Sitio
dependiendo la
intensidad de
Señal de “FARO”
REPETIDOR
NXR-700 / 800
Convencional IP
Transmite Intervalos 30 seg.

– Tipos de llamadas y herramientas
• Llamada de emergencia identificación del radio que la envía
• Mensaje de encendido saber el nombre del radio que se enciende
• Llamada Selectiva (privada)
• Llamada de Grupo
• Envío de mensajes de texto pregrabados (status)
• Envío de mensajes de texto 100 caracteres máx. de radio a radio o por mensaje
utilizando software para despacho y localización
• Encripción de voz
• Localización de unidades (GPS) utilizando software para despacho y
localización
• Radio Kill (Desactivación de radio vía aire) utilizando software para despacho y
localización
• Radio espía (Activación de la transmisión) utilizando software para despacho y
localización

– Operación MIXED (Mezclado)
• El repetidor opera en base a la señal que recibe.
• La operación de FM Analógica será solo de manera local
• La comunicación Digital activara el enlace IP
Conexión
IP
REPETIDOR
NXR-700 / 800
REPETIDOR
NXR-700 / 800
DIGITAL
IP
ANALOGICO
LOCAL
ANALOGICO
LOCAL
DIGITAL
IP

– Operación del Repetidor (Local ó Multisitio)
• El repetidor puede establecer la comunicación digital de manera local o
activando el sistema Multisitio dependiendo de lo siguiente:
• RAN
Conexión
IP
REPETIDOR
NXR-700 / 800
Mutli Tabla
RAN # 1 (25)
RAN # 2 (16)
DIGITAL
RAN 25
MULTISITIO
DIGITAL
RAN 16
LOCAL
DIGITAL
RAN 25
MULTISITIO
Comunicación Multisitio RAN 25
DIGITAL
RAN 18
LOCAL
REPETIDOR
NXR-700 / 800
Mutli Tabla
RAN # 1 (25)
RAN # 2 (18)

Configuración de un
Sistema Convencional

– Operación del Repetidor (Local ó Multisitio)
• El repetidor puede establecer la comunicación digital de manera local o
activando el sistema Multisitio dependiendo de lo siguiente:
• RAN
Conexión
IP
• REPETIDOR
NXR-710 / 810
Mutli Tabla
RAN # 1 (25)
RAN # 2 (16)
• DIGITAL
RAN 25
MULTISITIO
• DIGITAL
RAN 16
LOCAL
• DIGITAL
RAN 25
MULTISITIO
• REPETIDOR
NXR-700 / 800
Mutli Tabla
RAN # 1 (25)
RAN # 2 (34)
• Comunicación Multisitio RAN 25
• DIGITAL
RAN 16
LOCAL
Nuevo!!!!! KTI-3

Nuevo!!!!! KTI-3
– Tipos de llamadas que se pueden realizar
• Llamada selectiva, Grupo, General
• GPS (Utilizando central con software FLAV.2.0G
• Mensajes de texto
Conexión Internet
IP
• Router
• Acces Point
• Cable Cruzado
Conexión Internet
IP
• Router
• Acces Point
• Cable Cruzado

Nuevo!!!!! KTI-3
– COMPATIBILIDAD
• SE PUEDE INCORPORAR A SISTEMAS IP EXISTENTES CON
REPETIDORES NXR-700/800 ¡INCLUSO REPETIDORES DE BANDA UHF
CON REPETIDORES DE BANDA VHF Y VICEVERSA!
Conexión
IP
NXR-710 (VHF)
NXR-810 (UHF)
NXR-800 (UHF)
NXR-700 (VHF)

Modo Troncal Digital

NEXEDGETM Digital Trunking
– Acceso Rápido / Hoy en día pocos usuarios requieren sistemas
convencionales
– Aumenta la capacidad de llamadas simultaneas vía trunking
– Capacidad de llamadas mejorada
– Privilegios de acceso al Sistema y mejoras de seguridad (validación en el
sistema por número de serie electrónico)
Ethernet Switch

Modo Digital Troncal
Acceso Rápido de Canal
– Selección automática de canal libre por medio de un canal de control
Mejora la eficacia
– Los usuarios comparten todos los canales del sitio
– Reduce los tiempos de canal ocupado en las horas pico
Capacidad de canales por sitio
– Los sitios pueden ser configurados empezando por 2 canales hasta un máximo de 30 canales por
sitio
Ethernet Switch

Transmisión Trunking
– Un canal de trafico (CT) es adquirido cada vez que se presiona el PTT y este canal es liberado
al soltar el PTT
– Beneficio: Los recursos del sistema son liberados entre cada transmisión y permite el acceso a
otros usuarios
Administración del Sistema
– Un CT es adquirido cada vez que se presiona el PTT y es se mantiene hasta que alguna unidad
del grupo responda. Si después de pasar el tiempo de Hold time ninguna unidad responde el
canal es liberado
– Beneficio: Menos conversaciones ininterrumpidas.
– Contra: Menos recursos del libres para otras llamadas.
Ethernet Switch

3,000 GID’S: Cantidad de ID´S de grupo por sistema
3,000 UID’S: Cantidad de ID´S para los equipos de radio del sistema
Llamada en espera
– El sistema automáticamente pone llamadas en espera cuando todos los canales de trafico del
sistema están ocupados
– Las llamadas pueden ser procesadas cuando un canal de trafico este libre
8 Niveles de prioridad configurables
– Las llamadas son procesadas dependiendo del nivel de prioridad
– La prioridad se puede definir por llamada del supervisor, despachador, emergencia
Ethernet Switch

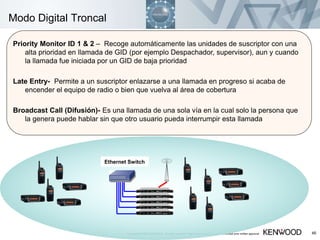

Priority Monitor ID 1 & 2 – Recoge automáticamente las unidades de suscriptor con una
alta prioridad en llamada de GID (por ejemplo Despachador, supervisor), aun y cuando
la llamada fue iniciada por un GID de baja prioridad
Late Entry- Permite a un suscriptor enlazarse a una llamada en progreso si acaba de
encender el equipo de radio o bien que vuelva al área de cobertura
Broadcast Call (Difusión)- Es una llamada de una sola vía en la cual solo la persona que
la genera puede hablar sin que otro usuario pueda interrumpir esta llamada
Ethernet Switch

Fail Soft Mode* - Si la capacidad de trunking es deshabilitado, el canal de control se
vuelve a su forma convencional para que siga la comunicación en los equipos de radio
Cambio de Canal de Trafico (CT) y Canal de Control (CC)
– Si un CC falla el sistema automáticamente un CT es asignado como CC
– Si un CT se deshabilita automáticamente es dado de baja del servicio
Agregar remotamente un GID (Control de puerto serie PC)
– Agregar un nuevo GID vía remota
– En caso de una emergencia o algún evento especial
– Se puede resetear el sistema y quitar GID del mismo sistema
Ethernet Switch

Multi-Site
IP Networks

Multi-Site IP Networks
• La opción de NEXEDGETM network brinda el poder de la IP para enlazar
sitios troncal digital para capacidad de área extendida.
Administrador
del Sistema
(Conexión IP)
Conexión
IP
Ruteador
Switch
Ethernet
Repeat
Operation
Mayor Área
de
Cobertura

• Nuevas características
– Capacidad de enlazar 48 sitios Trunking
– Llamadas Multisitio de 16 hasta 48 sitios
– Permite a un usuario poder recibir llamas de 250 grupos diferentes máximo,
necesita tener estos grupos grabados en su lista.
Conexión
IP
Administrador
del Sistema
(Conexión IP)

• 48 Site @ Network Capacity
– Enlace de múltiples sitios en una network
– 48 Sitios @ network
– Para coberturas locales, regionales, estatales, nacionales
Conexión
IP
Ruteador
Switch
Ethernet
Administrador
del Sistema
(Conexión IP)

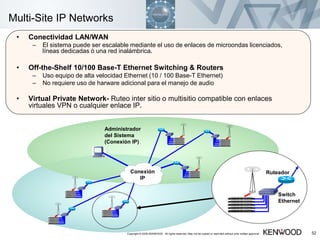

• Conectividad LAN/WAN
– El sistema puede ser escalable mediante el uso de enlaces de microondas licenciados,
líneas dedicadas ó una red inalámbrica.
• Off-the-Shelf 10/100 Base-T Ethernet Switching & Routers
– Uso equipo de alta velocidad Ethernet (10 / 100 Base-T Ethernet)
– No requiere uso de harware adicional para el manejo de audio
• Virtual Private Network- Ruteo inter sitio o multisitio compatible con enlaces
virtuales VPN o cualquier enlace IP.
Conexión
IP
Ruteador
Switch
Ethernet
Administrador
del Sistema
(Conexión IP)

OTAP .- Programación vía aire
(OVER THE AIR PROGRAMMING)
NEXEDGE

Operación OTAP
• OTAP permite al usuario de un sistema digital NEXEDGE poder
cambiar la programación vía aire de un radio o grupo de radios
cuando no pueda disponer de los radios físicamente y necesite
hacer cambios de programación en campo.
• Esto es posible utilizando el software para la programación vía aire
KPG-150AP. Una estación base (radio móvil o portátil) conectado a
una PC para mandar la programación a los radios en campo.
Radio Base
SISTEMA
KPG-150AP
Radio objetivo Radio objetivo
Operación KPG-150AP
Operación
OTAP
Operación Radio Base
Operación de Sistema
Operación de Radios Objetivo

Características OTAP
• El software KPG-150AP permite conectar arriba de 15 radios por puerto serial.
• Gestiona hasta 100, 000 unidades
• Puede cambiar total o parcialmente la programación de las unidades
• Cambia todo el archivo FPU.dat (excepto el UID de NXDN)
- Analógico, NXDN, Sitios Roaming, LTR, NXDN trunking
- Señalización NXDN y Fleetsync, lista de ID`S, lista de Grupos, lista de
mensajes (status), envío de nombre del radio al aire OAA
- Compatible con todos los radios NEXEDGE
- NX-200/210/220/300/320/410/700/800/900
• Es necesario operar de manera digital NXDN para transferir a programación

• KPG-150AP.- Trabaja con los archivos del los software KPG-111DK y
KPG-141DK
¿Como funciona? OTAP

• KPG-150AP.-Arrastra y pega el archivo del radio que necesitas enviar

• KPG-150AP.-Selecciona el radio que se va programar
Validación del Número
de serie Electrónico y
cambio del nombre
enviado al aire

• KPG-150AP.-Metodo de reactivación

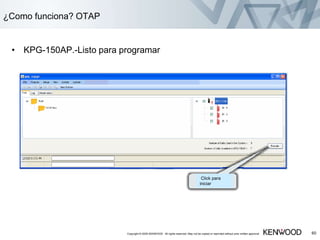

• KPG-150AP.-Listo para programar
Click para
iniciar

• KPG-150AP.-Listo

• KPG-150AP.-Verificar el envío de la programación

• KPG-150AP.-Solo transfieres la información que necesitas si necesitas
cambiar un parámetro solo debes hacer un click en Startup FPU para
acceso al software de programación KPG-111DK

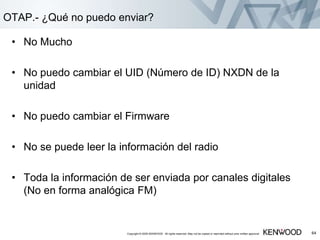

• No Mucho
• No puedo cambiar el UID (Número de ID) NXDN de la
unidad
• No puedo cambiar el Firmware
• No se puede leer la información del radio
• Toda la información de ser enviada por canales digitales
(No en forma analógica FM)
OTAP.- ¿Qué no puedo enviar?

Envío de Imágenes
NEXEDGE

Componentes del Sistema
• Estación de monitoreo.- Se compone de radio móvil digital (NX-
700/800HK), codificador de imagen (KVT-11) y cámara ò domo fijo.
• Estación Base.- Se compone de radio móvil digital (NX-700/800HK),
software para monitoreo de imágenes (KAS-11) y PC
Estación de Monitoreo
Estación Base

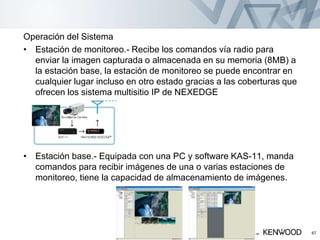

Operación del Sistema
• Estación de monitoreo.- Recibe los comandos vía radio para
enviar la imagen capturada o almacenada en su memoria (8MB) a
la estación base, la estación de monitoreo se puede encontrar en
cualquier lugar incluso en otro estado gracias a las coberturas que
ofrecen los sistema multisitio IP de NEXEDGE
• Estación base.- Equipada con una PC y software KAS-11, manda
comandos para recibir imágenes de una o varias estaciones de
monitoreo, tiene la capacidad de almacenamiento de imágenes.

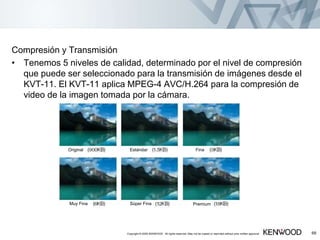

Compresión y Transmisión
• Tenemos 5 niveles de calidad, determinado por el nivel de compresión
que puede ser seleccionado para la transmisión de imágenes desde el
KVT-11. El KVT-11 aplica MPEG-4 AVC/H.264 para la compresión de
video de la imagen tomada por la cámara.
Original Estándar Fina
Muy Fina Súper Fina Premium

Tiempo de transferencia
• La alta compresión disminuye una rápida transferencia. Y gracias a
la capacidad de transferencias de datos de los radios NEXEDGE las
imágenes son transmitidas aproximadamente 3.6kbps (12.5kHz) y
1.8kbps (6.25kHz).
Calidad de Imagen
Premium
Súper Fino
Muy Fino
Fino
Estándar
Tiempo de Transferencia (sec.)

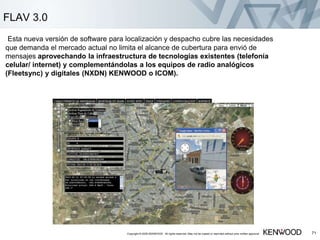

SOFTWARE DE
ADMINISTRACIÓN

FLAV 3.0
Esta nueva versión de software para localización y despacho cubre las necesidades
que demanda el mercado actual no limita el alcance de cubertura para envió de
mensajes aprovechando la infraestructura de tecnologías existentes (telefonía
celular/ internet) y complementándolas a los equipos de radio analógicos
(Fleetsync) y digitales (NXDN) KENWOOD o ICOM).

72

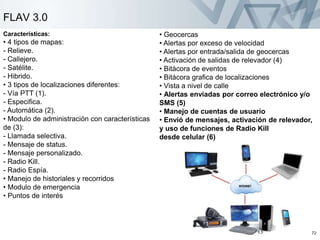

FLAV 3.0
Características:
• 4 tipos de mapas:
- Relieve.
- Callejero.
- Satélite.
- Hibrido.
• 3 tipos de localizaciones diferentes:
- Vía PTT (1).
- Especifica.
- Automática (2).
• Modulo de administración con características
de (3):
- Llamada selectiva.
- Mensaje de status.
- Mensaje personalizado.
- Radio Kill.
- Radio Espía.
• Manejo de historiales y recorridos
• Modulo de emergencia
• Puntos de interés
• Geocercas
• Alertas por exceso de velocidad
• Alertas por entrada/salida de geocercas
• Activación de salidas de relevador (4)
• Bitácora de eventos
• Bitácora grafica de localizaciones
• Vista a nivel de calle
• Alertas enviadas por correo electrónico y/o
SMS (5)
• Manejo de cuentas de usuario
• Envió de mensajes, activación de relevador,
y uso de funciones de Radio Kill
desde celular (6)

73
Requerimientos:
• Compatible con Windows XP, Windows Vista y
Windows 7.
• 2 GB de memoria RAM.
• JAVA.
• MYSQL como motor de base de datos.
• Apache Tomcat.
• Mozilla Firefox, Google Chrome.
• Conexión permanente a internet de Banda Ancha.
• Contratación de IP publica fija.
Señalizaciones:
• FleetSync (Kenwood).
• NXDN (ICOM y Kenwood).
Radios Análogos compatibles:
• Radio Base: TK-7180/ 8180K.
TK-7360/ 8360K (requiere SKRR-360PC).
• Remotos: TK-7302/ 8302/ 7360 Antena GPS: GM-158-
DB15 (no requiere arnés).
• Remotos Móviles: Serie 80, 150, 160 o 180 Antena
GPS: GM-158-DB25.
• Remotos Portátiles: 2312/ 3312, 2360/3360,
2170/3170, 2402/3402, Antena GPS: KMC-48-GPS.
.
KENWOOD Digitales
• Radio Base: NX-700/800/900, NX-720/820/920.
• Remotos: NX-700/800/900 Antena GPS: GM-158-D25.
NX-720/820/920 Antena GPS: GM-158-D15.
• Remotos: NX-200/300 Micrófono GPS: KMC-47GPS.
• Remotos: NX-220/320, NX-240/340 Micrófono GPS:
KMC-48GPS.
FLAV 3.0

DVRRADIOALERT
DVR - Radio Alert
Sistema de alertas para interconectar DVR con sistemas de radio KENWOOD y ICOM además de
telefonía
celular.
Características:
• Envió de alertas por Radio, Correo y SMS.
• Alertas de radio ya sea por llamada selectiva o mensaje personalizado.
• Alertas de radio a un radio en especifico, un grupo o aviso general.
• Soporta sistemas FleetSync, IDAS y NEXEDGE.
• Fácil instalación.
Requerimientos:
• Compatible con Windows XP, Windows Vista y Windows 7.
• 1 GB de memoría RAM.
• JAVA.
• Conexión a internet.

RADIO E-MAIL
Radio e-mail.
Sistema para envió y recepción de correos electrónicos directamente de radios ICOM y
KENWOOD.
Características:
• Envió y recepción de e-mail en su radio.
• Capacidad de deshabilitar/ habilitar radios desde su cuenta de correo.
• Soporta sistemas Fleet Sync, IDAS y NEXEDGE.
• Fácil instalación.
Requerimientos:
• Compatible con Windows XP, Windows Vista y Windows 7.
• JAVA.
• Conexión a internet.

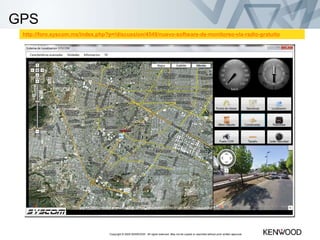

Software RADIO TRACKER
CARACTERíSTICAS :
• Localización de radios
mediante requisición de
posición inteligente
• Descripción de la unidad
reportada
• Crear Geocercas
• Límites de velocidad
• Puntos de interés
• Historial de cada unidad
• Street View
• Base de datos detallada de
cada uno de los equipos de
la flota
• La localización se puede
realizar de varias formas: por
medio del PTT-ID, llamada de
emergencia, por poleo de
flota, localización por unidad

GPS
http://foro.syscom.mx/index.php?p=/discussion/4549/nuevo-software-de-monitoreo-via-radio-gratuito

RAR (Radio Audio Recorder)
78
Este nuevo software permite la grabación de
transmisiones analógicas (FleetSync) y digitales
(NXDN) de una forma sencilla y organizada, alojando
toda la información en su computadora y permitiendo
el acceso o búsqueda por medio de fecha, ID de
origen de la llamada, ID de destino de la llamada,
Nombre de usuario, etc.
Al guardar sus conversaciones en carpetas alojadas
en internet usted podrá consultar sus grabaciones
desde su dispositivo móvil sin ningún problema. Todas
las grabaciones son formato .WMA que permiten una
manipulación sencilla para grabaciones de respaldo.
Aproveche al máximo su infraestructura de
radiocomunicación y convierta su PC en una
poderosa herramienta de grabación con una inversión
verdaderamente baja!!
Requerimientos:
• Compatible con Windows XP y Windows 7.
• MYSQL como motor de base de datos.
Señalizaciones:
• FleetSync (Kenwood).
• NXDN (ICOM y Kenwood).
Radio base: TK7180/8180, TK7360/8360
analógicos.
NX700/800/900, NX720/820 digitales

Alcance de un Sistema
Flexibilidad
 AMPLIAMENTE COMPROBADO..!!

Radios digitales NEXEDGE

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Radios digitales NEXEDGE

Más de Jorge Francisco Corrales Castro

Último

Radios digitales NEXEDGE
