ADHERENCIA Y ANCLAJE
Una de las hipótesis básicas en el diseño de
concreto armado es que no debe existir ningún
deslizamiento de las varillas respecto al concreto
circundante, en el cual se encuentra embebido, el
acero y el concreto deben aglomerase y
permanecer adheridos para que actúen como una
unidad, completamente ligados entre si.
En elementos con refuerzo adherido, los esfuerzos
varían a lo largo de las barras de refuerzo, para
que ocurra la variación es necesario que se
transmitan esfuerzos al concreto.
TIPOS DE ADHERENCIA
ADHERNCIA POR CONTACTO.- Basado en
adhesión o fuerzas capilares que dependen de la
rugosidad y el estado de limpieza de las
armaduras.
Anclar una varilla de acero en el concreto es
transferir el esfuerzo en barra al concreto.
TIPOS DE ADHERENCIA
ADHERNCIA POR ROZAMIENTO.- El mínimo
desplazamiento relativo entre el acero y el concreto
origina una resistencia por rozamiento.
El coeficiente de rozamiento como consecuencia de
la rugosidad superficial del acero varía entre 0.30 –
0.60, para que exista rozamiento adecuado debe
existir compresión transversal de la barra, es decir
confinamiento de la barra de acero.
TIPOS DE ADHERENCIA

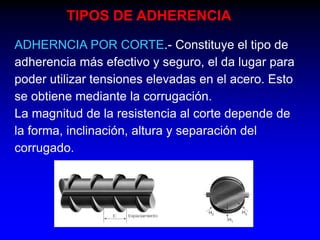

ADHERNCIA POR CORTE.- Constituye el tipo de
adherencia más efectivo y seguro, el da lugar para
poder utilizar tensiones elevadas en el acero. Esto
se obtiene mediante la corrugación.
La magnitud de la resistencia al corte depende de
la forma, inclinación, altura y separación del
corrugado.
ANCLAJE
A partir del sitio en que la barra de acero alcanza su
esfuerzo máximo, se debe desarrollar un mecanismo
de anclaje en el hormigón para asegurar su
funcionamiento adecuado. Las alternativas utilizadas
son:
 Anclaje por desarrollo de la longitud de la varilla
dentro del concreto.
ANCLAJE
 Ganchos de anclaje dentro del hormigón en el
extremo de la varilla
ANCLAJE
 Anclaje mecánico de la varilla a través de
dispositivos especiales.
ANCLAJE
Anclar una varilla de acero en el concreto es
transferir el esfuerzo en barra al concreto.
ADHERENCIA DEL ANCLAJE

Ld = Longitud de la varilla embebida en el
concreto.
µ = Esfuerzo de adherencia promedio.
db = Diámetro de la varilla.
fs = Esfuerzo que ocasiona la varilla, efecto de la
fuerza tracción.
ADHERENCIA DEL ANCLAJE
La fuerza de anclaje dT = µΠdbLd
… (1)
La fuerza de tracción en la sección transversal
de la varilla es.
dT = (Π/4)d2 fs … (2)
b
Igualando las ecuaciones (1) y (2) se tiene.
µΠdbLd =

(Π/4)d2 fs
b

→

La longitud de desarrollo es

µ=

db fs
4 Ld

Ld =

fs
db
4µ
ADHERENCIA POR FLEXION
ac = Separación de grietas.
Ld = longitud de desarrollo.
µ = Esfuerzo de adherencia promedio
Σo = Suma de perímetros de todas las barras
dT = µ(Σo)dx
fs1 = Esfuerzo en grieta 1
fs2 = Esfuerzo en grieta 2

fs2 > fs1

µ=

dT
Σodx
ADHERENCIA POR FLEXION
GANCHOS ESTÁNDAR
Los ganchos solamente se considerarán efectivos
en varillas de tracción.
El término gancho estándar se emplea en la
Norma con uno de los siguientes significados:
• Un doblez de 180º más una extensión de 4db,
pero no menor de 65 mm hasta el extremo
libre de la barra
GANCHOS ESTÁNDAR
• Un doblez de 90º más una extensión de
12 db hasta el extremo libre de la barra
GANCHOS ESTÁNDAR
Para ganchos de estribos y ganchos de grapas
suplementarias:
a) Para barras de 5/8” y menores, un doblez de 90º
más una extensión de 6 db al extremo libre de la
barra.
b) Para barras desde ¾” hasta 1” inclusive, un
doblez de 90º más una extensión de 12 db al
extremo libre de la barra
c) Para barras de 1” y menores, un doblez de 135º
más una extensión de 6 db al extremo libre de la
barra.
GANCHOS DE BARRAS LONGITUDINALES,
ESTRIBOS Y GRAPAS SUPLEMENTARIAS
DIÁMETROS MÍNIMOS DE DOBLADO
El diámetro interior de doblado para estribos no
debe ser menor que 4 db para barras de 5/8” y
menores. Para barras mayores que 5/8”, el diámetro
de doblado debe cumplir con lo estipulado en la
siguiente tabla.
DIÁMETROS INTERIORES MÍNIMOS DE DOBLADO
DIÁMETRO DE LAS BARRAS

DIÁMETRO MÍNIMO DE
DOBLADO

¼” a 1”

6 db

11/8” a 11/8”

8 db

1 11/16” a 2 ¼”

10 db
DOBLEZ DE VARILLAS
DOBLEZ DE VARILLAS
• Todo el refuerzo deberá doblarse en frío, a
menos que el Ingeniero Proyectista
permita hacerlo de otra manera
• Ningún refuerzo parcialmente embebido
en el concreto puede ser doblado en la
obra, excepto cuando así se indique en
los planos de diseño o lo permita el
Ingeniero Proyectista.
EMPALMES
Empalmar una barra es transferir el esfuerzo de
una barra de armadura a otra barra.
Los empalmes son uniones que permiten dar
continuidad al refuerzo por efecto de la trasferencia
de tensiones entre el acero y el concreto, y se
realizan montando una barra sobre la otra una
determinada longitud y sujetándolas con alambre,
para evitar el movimiento cuando se coloca el
concreto. Para barras mayores a la # 11 es
obligatorio el uso de técnicas especiales de
soldadura o conectores mecánicos
EMPALMES

EMPALME DIRECTO.- El concreto no participa en
la transición de esfuerzos.
Los conectores mecánicos son dispositivos
diseñados para sujetar a tope y dar continuidad al
refuerzo sin pérdida de capacidad resistente. Su
uso está restringido a garantizar que en un ensayo
a tracción la barra con el conector deben alcanzar
una resistencia en fluencia de un 125% de la
resistencia nominal especificada para el material
“fy “. Su uso es amplio en barras con diámetros
mayores a la # 11.
EMPALMES

EMPALME DIRECTO
EMPALMES
EMPALMA INDIRECTO.- Es necesario que el
concreto participe en la transmisión del esfuerzo
de una barra a otra.
No ejecutar empalmes en zonas de solicitaciones
elevadas
En los empalmes desfasar unos con relación a
otros.
No es conveniente empalmar más del 50% de la
barras de una sección.
EMPALMES
EMPALMA INDIRECTO
El traslape de varillas es el mecanismo de
empalme de mayor uso en nuestro medio. En
principio las 2 varillas deben cruzarse una longitud
apropiada para que el acero transmita esfuerzos
al hormigón por adherencia, y este último los
restituya a la otra varilla.
CONDICIONES DE LA SUPERFICIE DEL
REFUERZO

En el momento que es colocado el concreto,
el refuerzo debe estar libre de polvo, aceite
u otros recubrimientos no metálicos que
reduzcan la adherencia. Se permiten los
recubrimientos epóxicos de barras que
cumplan con las normas.
COLOCACIÓN DEL REFUERZO

El refuerzo, incluyendo los tendones y los
ductos de preesforzado, debe colocarse con
precisión y estar adecuadamente asegurado
antes de colocar el concreto. Debe fijarse
para evitar su desplazamiento dentro de las
tolerancias aceptables dadas.
COLOCACIÓN DEL REFUERZO
La tolerancia para el peralte efectivo d y para el
recubrimiento mínimo de concreto en elementos
sometidos a flexión, muros y elementos sometidos
a compresión debe ser la siguiente:
Tolerancia en

d

Tolerancia en el
recubrimiento
mínimo de concreto

d ≤ 200 mm

± 10 mm

-10 mm

d > 200 mm

± 13 mm

-13 mm
COLOCACIÓN DEL REFUERZO
LÍMITES DEL ESPACIAMIENTO DEL REFUERZO

• La distancia libre mínima entre barras
paralelas de una capa debe ser db, pero no
menor de 25 mm
• Cuando el refuerzo paralelo se coloque en
dos o más capas, las barras de las capas
superiores deben colocarse exactamente
sobre las de las capas inferiores, con una
distancia libre entre capas no menor de 25
mm
•

•
•
•

PAQUETES DE BARRAS
Los grupos de barras paralelas dispuestas en un
paquete para trabajar como una unidad, deben
limitarse a un máximo de 4 barras por cada
paquete.
Los paquetes de tres o cuatro barras deben
alojarse dentro de las esquinas de los estribos.
En vigas, el diámetro máximo de las barras
agrupadas en paquetes será de 1 3/8”
En elementos sometidos a flexión, cada una de las
barras de un paquete que se corta dentro del tramo
debe terminarse en lugares diferentes separados al
menos 40 db.
RECUBRIMIENTO DE CONCRETO PARA EL
REFUERZO
Concreto construido en sitio (no preesforzado)
Debe proporcionarse el siguiente recubrimiento
mínimo de concreto al refuerzo, excepto cuando se
requiera protección especial contra el fuego:
a) Concreto colocado contra el suelo y expuesto
permanentemente a él. ................... 70 mm
b) Concreto en contacto permanente con el suelo o
la intemperie:
Barras de ¾” y mayores..................... 50 mm
Barras de 5/8” y menores,
mallas electrosoldadas...................... 40 mm
RECUBRIMIENTO DE CONCRETO PARA EL
REFUERZO
Concreto construido en sitio (no preesforzado)
c) Concreto no expuesto a la intemperie ni en contacto con el
suelo:
 Losas, muros, viguetas:
Barras de 1 11/16” y 2 ¼”............................................... 40 mm
Barras de 1 3/8” y menores. .......................................... 20 mm
 Vigas y columnas:
Armadura principal, estribos y espirales. ...................... 40 mm
 Cáscaras y losas plegadas:
Barras de ¾” y mayores. ............................................... 20 mm
Barras de 5/8” y menores ……...………………..………. 15 mm
Mallas electrosoldadas. ………………………................. 15 mm
CORROCIÓN DEL ACERO
PUNTOS DE CORTE O DOBLADO DE REFUERZO
En estructuras continuas el refuerzo colocado en las
zonas traccionadas permite mantener en equilibrio
las fuerzas internas producidas en la sección por
efecto del proceso cíclico carga-descarga de la
estructura.
En el caso típico de vigas continuas sometidas a
cargas distribuidas uniformemente, este refuerzo se
alterna ya que en la mitad de las luces se presenta
una alta tracción en la parte inferior de las vigas
mientras que en los apoyos se presenta la tracción
en la parte superior.
PUNTOS DE CORTE O DOBLADO DE REFUERZO
PUNTOS DE CORTE O DOBLADO DE REFUERZO
Por esta razón, por economía y optimización del
refuerzo a flexión la práctica de la ingeniería prefiere
usar uno de los siguientes dos procedimientos para
cubrir las exigencias de refuerzo en la estructura.
• Reforzar doblemente parte del acero a tracción
de la mitad de la luz para cubrir el refuerzo
requerido en los apoyos.

• Cortar el refuerzo que ya no se requiere para
atender la flexión de tal manera que no se afecte
la seguridad ni la funcionabilidad de la estructura
PUNTOS DE CORTE O DOBLADO DE REFUERZO

Independiente del método usado para
reforzar las estructuras continuas es evidente
la existencia de zonas donde el refuerzo se
debe modificar para atender la flexión
generada por las cargas externas; estas
regiones se conocen como “puntos de corte
o doblado del refuerzo” y estos pueden
verse afectados por los siguientes factores.
PUNTOS DE CORTE O DOBLADO DE REFUERZO
a) La magnitud de las tensiones por flexión y los
efectos de la cortante en estas tensiones.
b) Las longitudes de desarrollo que se deben
suministrar a cada lado de una sección para
garantizar la transmisión de tensiones.
c) La posible falla por tracción diagonal debido a una
alta concentración de tensiones producida por un
corte de barras inadecuado ( zonas de momento bajo
y cortante alto).
d) Uso de algunos requisitos incorrectos de
construcción considerados empíricamente como
aceptables.
DETERMINACIÓN DE LOS PUNTOS TEÓRICOS DE
CORTE

En cualquier sección de una viga la fuerza de
tracción aplicada al refuerzo está dada por
T = As fS = M / jd
M = Valor del momento en la sección.
jd = Brazo de momento entre la resultante a
compresión y a tracción.
El rango de variación de jd en la longitud de la viga
es mínimo y en ningún punto su valor es menor
que el obtenido en la región de máximo momento.
DETERMINACIÓN DE LOS PUNTOS TEÓRICOS DE
CORTE

En consecuencia se puede asumir que la
fuerza a tracción T, solo depende
directamente del momento M.
Adicionalmente el diseño estructural exige
que el refuerzo, en cualquier sección de la
viga, este sometido a tensiones cercanas a la
máxima, se concluye que As depende
directamente de M.
BREAK

Más contenido relacionado

La actualidad más candente

Formulario final concreto armado (2)
Formulario final concreto armado (2)Formulario final concreto armado (2)
Formulario final concreto armado (2)
oscar torres

Empujes activo y pasivo
Empujes activo y pasivoEmpujes activo y pasivo
Empujes activo y pasivo
Joe Ticahuanca

Cargas en armaduras para techos
Cargas en armaduras para techosCargas en armaduras para techos
Cargas en armaduras para techos
Deiby Requena Marcelo

Control de deflexiones en estructuras de concreto armado
Control de deflexiones en estructuras de concreto armadoControl de deflexiones en estructuras de concreto armado
Control de deflexiones en estructuras de concreto armado
moralesgaloc

Tablas ACI - RNC para diseño de concreto
Tablas ACI - RNC para diseño de concretoTablas ACI - RNC para diseño de concreto
Tablas ACI - RNC para diseño de concreto
Axel Martínez Nieto

Juntas de dilatacion
Juntas de dilatacionJuntas de dilatacion
Juntas de dilatacion
Julio Cesar Garcia Zapata

10 cimentaciones
10 cimentaciones10 cimentaciones
10 cimentaciones
VICTOR ERNESTO GOMEZ TAMARA

Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upcLibro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
israelmilward

Losas unidireccional y bidireccional estructura3
Losas unidireccional y bidireccional estructura3Losas unidireccional y bidireccional estructura3
Losas unidireccional y bidireccional estructura3
JuliaDiaz_14

PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALESPREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
Angelica Ticona Marca

Columnas y muros de rigidez
Columnas y muros de rigidezColumnas y muros de rigidez
Columnas y muros de rigidez
Lilian Yass

Diseño y construccion de muros de contencion ing. wilson chambilla
Diseño y construccion de muros de contencion   ing. wilson chambillaDiseño y construccion de muros de contencion   ing. wilson chambilla
Diseño y construccion de muros de contencion ing. wilson chambilla
Uap Turismo

Norma aashto
Norma aashtoNorma aashto
Detallado acero de refuerzo en Vigas de Concreto Armado
Detallado acero de refuerzo en Vigas de Concreto ArmadoDetallado acero de refuerzo en Vigas de Concreto Armado
Detallado acero de refuerzo en Vigas de Concreto Armado
Miguel Sambrano

empalmes y anclajes
empalmes y anclajesempalmes y anclajes
empalmes y anclajes
Christian Chauca Bravo

Diseño de columnas conceto 1
Diseño de columnas  conceto 1Diseño de columnas  conceto 1
Diseño de columnas conceto 1
Julian Fernandez

Muros de contención (2da ed.)
Muros de contención (2da ed.)Muros de contención (2da ed.)
Muros de contención (2da ed.)
COLPOS

Predimensionamiento
PredimensionamientoPredimensionamiento
Predimensionamiento
JUVENAL MELCHOR COHAILA

Concreto armado
Concreto armadoConcreto armado
Concreto armado
Marco A. Quispe-Sucasaire

Columnas y características
Columnas y característicasColumnas y características
Columnas y características
Alexia Cecilia Álvarez Madrid


La actualidad más candente (20)

Formulario final concreto armado (2)
Formulario final concreto armado (2)Formulario final concreto armado (2)
Formulario final concreto armado (2)

Empujes activo y pasivo
Empujes activo y pasivoEmpujes activo y pasivo
Empujes activo y pasivo

Cargas en armaduras para techos
Cargas en armaduras para techosCargas en armaduras para techos
Cargas en armaduras para techos

Control de deflexiones en estructuras de concreto armado
Control de deflexiones en estructuras de concreto armadoControl de deflexiones en estructuras de concreto armado
Control de deflexiones en estructuras de concreto armado

Tablas ACI - RNC para diseño de concreto
Tablas ACI - RNC para diseño de concretoTablas ACI - RNC para diseño de concreto
Tablas ACI - RNC para diseño de concreto

Juntas de dilatacion
Juntas de dilatacionJuntas de dilatacion
Juntas de dilatacion

10 cimentaciones
10 cimentaciones10 cimentaciones
10 cimentaciones

Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upcLibro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc

Losas unidireccional y bidireccional estructura3
Losas unidireccional y bidireccional estructura3Losas unidireccional y bidireccional estructura3
Losas unidireccional y bidireccional estructura3

PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALESPREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES

Columnas y muros de rigidez
Columnas y muros de rigidezColumnas y muros de rigidez
Columnas y muros de rigidez

Diseño y construccion de muros de contencion ing. wilson chambilla
Diseño y construccion de muros de contencion   ing. wilson chambillaDiseño y construccion de muros de contencion   ing. wilson chambilla
Diseño y construccion de muros de contencion ing. wilson chambilla

Norma aashto
Norma aashtoNorma aashto
Norma aashto

Detallado acero de refuerzo en Vigas de Concreto Armado
Detallado acero de refuerzo en Vigas de Concreto ArmadoDetallado acero de refuerzo en Vigas de Concreto Armado
Detallado acero de refuerzo en Vigas de Concreto Armado

empalmes y anclajes
empalmes y anclajesempalmes y anclajes
empalmes y anclajes

Diseño de columnas conceto 1
Diseño de columnas  conceto 1Diseño de columnas  conceto 1
Diseño de columnas conceto 1

Muros de contención (2da ed.)
Muros de contención (2da ed.)Muros de contención (2da ed.)
Muros de contención (2da ed.)

Predimensionamiento
PredimensionamientoPredimensionamiento
Predimensionamiento

Concreto armado
Concreto armadoConcreto armado
Concreto armado

Columnas y características
Columnas y característicasColumnas y características
Columnas y características


Similar a Adherncia y anclaje

Palabras Técnicas de Ingeniería Civil
Palabras Técnicas de Ingeniería Civil Palabras Técnicas de Ingeniería Civil
Palabras Técnicas de Ingeniería Civil
Jorgitolucho

Definición de términos de ing civil (q,r)
Definición de términos de ing civil (q,r)Definición de términos de ing civil (q,r)
Definición de términos de ing civil (q,r)
Paulina Tiban

Clase 2 Diseño de Hormigón Armado -
Clase 2 Diseño de Hormigón Armado -Clase 2 Diseño de Hormigón Armado -
Clase 2 Diseño de Hormigón Armado -
BDL Ingeniería, Diagnóstico y Revisión Estructural

Acero refuerzo
Acero refuerzoAcero refuerzo
Acero refuerzo
Arq Natanael Rodriguez G

Acero refuerzo
Acero refuerzoAcero refuerzo
Acero refuerzo
Acero refuerzoAcero refuerzo
Acero refuerzo
taniaflores65

PLACA COLABORANTE
PLACA COLABORANTEPLACA COLABORANTE
PLACA COLABORANTE
Francisco Vazallo

Losa aligerada
Losa aligeradaLosa aligerada
Losa aligerada
dilmerx

Clase 3 Diseño de Hormigón Armado -
Clase 3 Diseño de Hormigón Armado -Clase 3 Diseño de Hormigón Armado -
Clase 3 Diseño de Hormigón Armado -
BDL Ingeniería, Diagnóstico y Revisión Estructural

MATERIALES EMPLEADOS EN LA CONTRUCCION DE PUENTES (1).pptx
MATERIALES EMPLEADOS EN LA CONTRUCCION DE  PUENTES (1).pptxMATERIALES EMPLEADOS EN LA CONTRUCCION DE  PUENTES (1).pptx
MATERIALES EMPLEADOS EN LA CONTRUCCION DE PUENTES (1).pptx
Nombre Apellidos

Especificaciones tipicas de construccion (ejemplo)
Especificaciones tipicas de construccion (ejemplo)Especificaciones tipicas de construccion (ejemplo)
Especificaciones tipicas de construccion (ejemplo)
Sistemasdelosas

siarevalo,+Journal+manager,+Viguetas+Pretensadas-6-17.pdf
siarevalo,+Journal+manager,+Viguetas+Pretensadas-6-17.pdfsiarevalo,+Journal+manager,+Viguetas+Pretensadas-6-17.pdf
siarevalo,+Journal+manager,+Viguetas+Pretensadas-6-17.pdf
MarianoAcimut

24322-Texto del artículo-70673-1-10-20190514.pdf
24322-Texto del artículo-70673-1-10-20190514.pdf24322-Texto del artículo-70673-1-10-20190514.pdf
24322-Texto del artículo-70673-1-10-20190514.pdf
victor413997

Clase 4
Clase 4Clase 4
Clase 4
laraditzel

Clase IV (actualizada)
Clase IV (actualizada)Clase IV (actualizada)
Clase IV (actualizada)
laraditzel

ELEMENTOS PRE-ESFORZADOS.pdf
ELEMENTOS PRE-ESFORZADOS.pdfELEMENTOS PRE-ESFORZADOS.pdf
ELEMENTOS PRE-ESFORZADOS.pdf
hyrcorporacionconstr

Concreto
ConcretoConcreto
Concreto
oasc89

Glosario de terminos
Glosario de terminosGlosario de terminos
Glosario de terminos
leonardocivil

Toma de-nucleos-y-vigas-en-hormigones-endurecidos
Toma de-nucleos-y-vigas-en-hormigones-endurecidosToma de-nucleos-y-vigas-en-hormigones-endurecidos
Toma de-nucleos-y-vigas-en-hormigones-endurecidos
belen204

Exposicion de glosasrio
Exposicion de glosasrioExposicion de glosasrio
Exposicion de glosasrio
jenny81


Similar a Adherncia y anclaje (20)

Palabras Técnicas de Ingeniería Civil
Palabras Técnicas de Ingeniería Civil Palabras Técnicas de Ingeniería Civil
Palabras Técnicas de Ingeniería Civil

Definición de términos de ing civil (q,r)
Definición de términos de ing civil (q,r)Definición de términos de ing civil (q,r)
Definición de términos de ing civil (q,r)

Clase 2 Diseño de Hormigón Armado -
Clase 2 Diseño de Hormigón Armado -Clase 2 Diseño de Hormigón Armado -
Clase 2 Diseño de Hormigón Armado -

Acero refuerzo
Acero refuerzoAcero refuerzo
Acero refuerzo

Acero refuerzo
Acero refuerzoAcero refuerzo
Acero refuerzo

Acero refuerzo
Acero refuerzoAcero refuerzo
Acero refuerzo

PLACA COLABORANTE
PLACA COLABORANTEPLACA COLABORANTE
PLACA COLABORANTE

Losa aligerada
Losa aligeradaLosa aligerada
Losa aligerada

Clase 3 Diseño de Hormigón Armado -
Clase 3 Diseño de Hormigón Armado -Clase 3 Diseño de Hormigón Armado -
Clase 3 Diseño de Hormigón Armado -

MATERIALES EMPLEADOS EN LA CONTRUCCION DE PUENTES (1).pptx
MATERIALES EMPLEADOS EN LA CONTRUCCION DE  PUENTES (1).pptxMATERIALES EMPLEADOS EN LA CONTRUCCION DE  PUENTES (1).pptx
MATERIALES EMPLEADOS EN LA CONTRUCCION DE PUENTES (1).pptx

Especificaciones tipicas de construccion (ejemplo)
Especificaciones tipicas de construccion (ejemplo)Especificaciones tipicas de construccion (ejemplo)
Especificaciones tipicas de construccion (ejemplo)

siarevalo,+Journal+manager,+Viguetas+Pretensadas-6-17.pdf
siarevalo,+Journal+manager,+Viguetas+Pretensadas-6-17.pdfsiarevalo,+Journal+manager,+Viguetas+Pretensadas-6-17.pdf
siarevalo,+Journal+manager,+Viguetas+Pretensadas-6-17.pdf

24322-Texto del artículo-70673-1-10-20190514.pdf
24322-Texto del artículo-70673-1-10-20190514.pdf24322-Texto del artículo-70673-1-10-20190514.pdf
24322-Texto del artículo-70673-1-10-20190514.pdf

Clase 4
Clase 4Clase 4
Clase 4

Clase IV (actualizada)
Clase IV (actualizada)Clase IV (actualizada)
Clase IV (actualizada)

ELEMENTOS PRE-ESFORZADOS.pdf
ELEMENTOS PRE-ESFORZADOS.pdfELEMENTOS PRE-ESFORZADOS.pdf
ELEMENTOS PRE-ESFORZADOS.pdf

Concreto
ConcretoConcreto
Concreto

Glosario de terminos
Glosario de terminosGlosario de terminos
Glosario de terminos

Toma de-nucleos-y-vigas-en-hormigones-endurecidos
Toma de-nucleos-y-vigas-en-hormigones-endurecidosToma de-nucleos-y-vigas-en-hormigones-endurecidos
Toma de-nucleos-y-vigas-en-hormigones-endurecidos

Exposicion de glosasrio
Exposicion de glosasrioExposicion de glosasrio
Exposicion de glosasrio


Más de Gesell Villanueva

Sistema de aguas contra incendios
Sistema de aguas contra incendiosSistema de aguas contra incendios
Sistema de aguas contra incendios
Gesell Villanueva

Cimentaciones superficiales
Cimentaciones superficialesCimentaciones superficiales
Cimentaciones superficiales
Gesell Villanueva

Alp
AlpAlp
Agrietamiento01
Agrietamiento01Agrietamiento01
Agrietamiento01
Gesell Villanueva

Condiciones de servicio
Condiciones de servicioCondiciones de servicio
Condiciones de servicio
Gesell Villanueva

Problemaflujo1
Problemaflujo1Problemaflujo1
Problemaflujo1
Gesell Villanueva

Instrucciones para trabajar con sap2000 v15
Instrucciones para trabajar con sap2000 v15Instrucciones para trabajar con sap2000 v15
Instrucciones para trabajar con sap2000 v15
Gesell Villanueva

Ejercicio 2
Ejercicio 2Ejercicio 2
Ejercicio 2
Gesell Villanueva

Ejercicio1
Ejercicio1Ejercicio1
Ejercicio1
Gesell Villanueva

Ejercicio2
Ejercicio2Ejercicio2
Ejercicio2
Gesell Villanueva

S10
S10S10
Exportar base de datos, e importar
Exportar base de datos, e importarExportar base de datos, e importar
Exportar base de datos, e importar
Gesell Villanueva

Costos y prsupuestos
Costos y prsupuestosCostos y prsupuestos
Costos y prsupuestos
Gesell Villanueva

Plano del tunel
Plano del tunelPlano del tunel
Plano del tunel
Gesell Villanueva

Agrietamiento01
Agrietamiento01Agrietamiento01
Agrietamiento01
Gesell Villanueva

Flujo unidimensional
Flujo unidimensionalFlujo unidimensional
Flujo unidimensional
Gesell Villanueva

Exposicion agrietamiento
Exposicion agrietamientoExposicion agrietamiento
Exposicion agrietamiento
Gesell Villanueva

Esfuerzos en suelos 2013
Esfuerzos en suelos   2013Esfuerzos en suelos   2013
Esfuerzos en suelos 2013
Gesell Villanueva


Más de Gesell Villanueva (20)

Tarea hidraulica imf vpjg
Tarea hidraulica imf vpjgTarea hidraulica imf vpjg
Tarea hidraulica imf vpjg

Sistema de aguas contra incendios
Sistema de aguas contra incendiosSistema de aguas contra incendios
Sistema de aguas contra incendios

Cimentaciones superficiales
Cimentaciones superficialesCimentaciones superficiales
Cimentaciones superficiales

Alp
AlpAlp
Alp

Agrietamiento01
Agrietamiento01Agrietamiento01
Agrietamiento01

Material estudiar
Material estudiarMaterial estudiar
Material estudiar

Condiciones de servicio
Condiciones de servicioCondiciones de servicio
Condiciones de servicio

Problemaflujo1
Problemaflujo1Problemaflujo1
Problemaflujo1

Instrucciones para trabajar con sap2000 v15
Instrucciones para trabajar con sap2000 v15Instrucciones para trabajar con sap2000 v15
Instrucciones para trabajar con sap2000 v15

Ejercicio 2
Ejercicio 2Ejercicio 2
Ejercicio 2

Ejercicio1
Ejercicio1Ejercicio1
Ejercicio1

Ejercicio2
Ejercicio2Ejercicio2
Ejercicio2

S10
S10S10
S10

Exportar base de datos, e importar
Exportar base de datos, e importarExportar base de datos, e importar
Exportar base de datos, e importar

Costos y prsupuestos
Costos y prsupuestosCostos y prsupuestos
Costos y prsupuestos

Plano del tunel
Plano del tunelPlano del tunel
Plano del tunel

Agrietamiento01
Agrietamiento01Agrietamiento01
Agrietamiento01

Flujo unidimensional
Flujo unidimensionalFlujo unidimensional
Flujo unidimensional

Exposicion agrietamiento
Exposicion agrietamientoExposicion agrietamiento
Exposicion agrietamiento

Esfuerzos en suelos 2013
Esfuerzos en suelos   2013Esfuerzos en suelos   2013
Esfuerzos en suelos 2013


Adherncia y anclaje

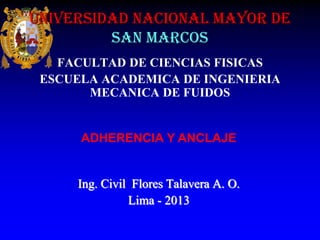

  • 1. UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS FACULTAD DE CIENCIAS FISICAS ESCUELA ACADEMICA DE INGENIERIA MECANICA DE FUIDOS ADHERENCIA Y ANCLAJE Ing. Civil Flores Talavera A. O. Lima - 2013
  • 2. ADHERENCIA Y ANCLAJE Una de las hipótesis básicas en el diseño de concreto armado es que no debe existir ningún deslizamiento de las varillas respecto al concreto circundante, en el cual se encuentra embebido, el acero y el concreto deben aglomerase y permanecer adheridos para que actúen como una unidad, completamente ligados entre si. En elementos con refuerzo adherido, los esfuerzos varían a lo largo de las barras de refuerzo, para que ocurra la variación es necesario que se transmitan esfuerzos al concreto.
  • 3. TIPOS DE ADHERENCIA ADHERNCIA POR CONTACTO.- Basado en adhesión o fuerzas capilares que dependen de la rugosidad y el estado de limpieza de las armaduras. Anclar una varilla de acero en el concreto es transferir el esfuerzo en barra al concreto.
  • 4. TIPOS DE ADHERENCIA ADHERNCIA POR ROZAMIENTO.- El mínimo desplazamiento relativo entre el acero y el concreto origina una resistencia por rozamiento. El coeficiente de rozamiento como consecuencia de la rugosidad superficial del acero varía entre 0.30 – 0.60, para que exista rozamiento adecuado debe existir compresión transversal de la barra, es decir confinamiento de la barra de acero.
  • 5. TIPOS DE ADHERENCIA ADHERNCIA POR CORTE.- Constituye el tipo de adherencia más efectivo y seguro, el da lugar para poder utilizar tensiones elevadas en el acero. Esto se obtiene mediante la corrugación. La magnitud de la resistencia al corte depende de la forma, inclinación, altura y separación del corrugado.
  • 6. ANCLAJE A partir del sitio en que la barra de acero alcanza su esfuerzo máximo, se debe desarrollar un mecanismo de anclaje en el hormigón para asegurar su funcionamiento adecuado. Las alternativas utilizadas son:  Anclaje por desarrollo de la longitud de la varilla dentro del concreto.
  • 7. ANCLAJE  Ganchos de anclaje dentro del hormigón en el extremo de la varilla
  • 8. ANCLAJE  Anclaje mecánico de la varilla a través de dispositivos especiales.
  • 9. ANCLAJE Anclar una varilla de acero en el concreto es transferir el esfuerzo en barra al concreto.
  • 10. ADHERENCIA DEL ANCLAJE Ld = Longitud de la varilla embebida en el concreto. µ = Esfuerzo de adherencia promedio. db = Diámetro de la varilla. fs = Esfuerzo que ocasiona la varilla, efecto de la fuerza tracción.
  • 11. ADHERENCIA DEL ANCLAJE La fuerza de anclaje dT = µΠdbLd … (1) La fuerza de tracción en la sección transversal de la varilla es. dT = (Π/4)d2 fs … (2) b Igualando las ecuaciones (1) y (2) se tiene. µΠdbLd = (Π/4)d2 fs b → La longitud de desarrollo es µ= db fs 4 Ld Ld = fs db 4µ
  • 12. ADHERENCIA POR FLEXION ac = Separación de grietas. Ld = longitud de desarrollo. µ = Esfuerzo de adherencia promedio Σo = Suma de perímetros de todas las barras dT = µ(Σo)dx fs1 = Esfuerzo en grieta 1 fs2 = Esfuerzo en grieta 2 fs2 > fs1 µ= dT Σodx
  • 14. GANCHOS ESTÁNDAR Los ganchos solamente se considerarán efectivos en varillas de tracción. El término gancho estándar se emplea en la Norma con uno de los siguientes significados: • Un doblez de 180º más una extensión de 4db, pero no menor de 65 mm hasta el extremo libre de la barra
  • 15. GANCHOS ESTÁNDAR • Un doblez de 90º más una extensión de 12 db hasta el extremo libre de la barra
  • 16. GANCHOS ESTÁNDAR Para ganchos de estribos y ganchos de grapas suplementarias: a) Para barras de 5/8” y menores, un doblez de 90º más una extensión de 6 db al extremo libre de la barra. b) Para barras desde ¾” hasta 1” inclusive, un doblez de 90º más una extensión de 12 db al extremo libre de la barra c) Para barras de 1” y menores, un doblez de 135º más una extensión de 6 db al extremo libre de la barra.
  • 17. GANCHOS DE BARRAS LONGITUDINALES, ESTRIBOS Y GRAPAS SUPLEMENTARIAS
  • 18. DIÁMETROS MÍNIMOS DE DOBLADO El diámetro interior de doblado para estribos no debe ser menor que 4 db para barras de 5/8” y menores. Para barras mayores que 5/8”, el diámetro de doblado debe cumplir con lo estipulado en la siguiente tabla. DIÁMETROS INTERIORES MÍNIMOS DE DOBLADO DIÁMETRO DE LAS BARRAS DIÁMETRO MÍNIMO DE DOBLADO ¼” a 1” 6 db 11/8” a 11/8” 8 db 1 11/16” a 2 ¼” 10 db
  • 20. DOBLEZ DE VARILLAS • Todo el refuerzo deberá doblarse en frío, a menos que el Ingeniero Proyectista permita hacerlo de otra manera • Ningún refuerzo parcialmente embebido en el concreto puede ser doblado en la obra, excepto cuando así se indique en los planos de diseño o lo permita el Ingeniero Proyectista.
  • 21. EMPALMES Empalmar una barra es transferir el esfuerzo de una barra de armadura a otra barra. Los empalmes son uniones que permiten dar continuidad al refuerzo por efecto de la trasferencia de tensiones entre el acero y el concreto, y se realizan montando una barra sobre la otra una determinada longitud y sujetándolas con alambre, para evitar el movimiento cuando se coloca el concreto. Para barras mayores a la # 11 es obligatorio el uso de técnicas especiales de soldadura o conectores mecánicos
  • 22. EMPALMES EMPALME DIRECTO.- El concreto no participa en la transición de esfuerzos. Los conectores mecánicos son dispositivos diseñados para sujetar a tope y dar continuidad al refuerzo sin pérdida de capacidad resistente. Su uso está restringido a garantizar que en un ensayo a tracción la barra con el conector deben alcanzar una resistencia en fluencia de un 125% de la resistencia nominal especificada para el material “fy “. Su uso es amplio en barras con diámetros mayores a la # 11.
  • 24. EMPALMES EMPALMA INDIRECTO.- Es necesario que el concreto participe en la transmisión del esfuerzo de una barra a otra. No ejecutar empalmes en zonas de solicitaciones elevadas En los empalmes desfasar unos con relación a otros. No es conveniente empalmar más del 50% de la barras de una sección.
  • 25. EMPALMES EMPALMA INDIRECTO El traslape de varillas es el mecanismo de empalme de mayor uso en nuestro medio. En principio las 2 varillas deben cruzarse una longitud apropiada para que el acero transmita esfuerzos al hormigón por adherencia, y este último los restituya a la otra varilla.
  • 26. CONDICIONES DE LA SUPERFICIE DEL REFUERZO En el momento que es colocado el concreto, el refuerzo debe estar libre de polvo, aceite u otros recubrimientos no metálicos que reduzcan la adherencia. Se permiten los recubrimientos epóxicos de barras que cumplan con las normas.
  • 27. COLOCACIÓN DEL REFUERZO El refuerzo, incluyendo los tendones y los ductos de preesforzado, debe colocarse con precisión y estar adecuadamente asegurado antes de colocar el concreto. Debe fijarse para evitar su desplazamiento dentro de las tolerancias aceptables dadas.
  • 28. COLOCACIÓN DEL REFUERZO La tolerancia para el peralte efectivo d y para el recubrimiento mínimo de concreto en elementos sometidos a flexión, muros y elementos sometidos a compresión debe ser la siguiente: Tolerancia en d Tolerancia en el recubrimiento mínimo de concreto d ≤ 200 mm ± 10 mm -10 mm d > 200 mm ± 13 mm -13 mm
  • 30. LÍMITES DEL ESPACIAMIENTO DEL REFUERZO • La distancia libre mínima entre barras paralelas de una capa debe ser db, pero no menor de 25 mm • Cuando el refuerzo paralelo se coloque en dos o más capas, las barras de las capas superiores deben colocarse exactamente sobre las de las capas inferiores, con una distancia libre entre capas no menor de 25 mm
  • 31. • • • • PAQUETES DE BARRAS Los grupos de barras paralelas dispuestas en un paquete para trabajar como una unidad, deben limitarse a un máximo de 4 barras por cada paquete. Los paquetes de tres o cuatro barras deben alojarse dentro de las esquinas de los estribos. En vigas, el diámetro máximo de las barras agrupadas en paquetes será de 1 3/8” En elementos sometidos a flexión, cada una de las barras de un paquete que se corta dentro del tramo debe terminarse en lugares diferentes separados al menos 40 db.
  • 32. RECUBRIMIENTO DE CONCRETO PARA EL REFUERZO Concreto construido en sitio (no preesforzado) Debe proporcionarse el siguiente recubrimiento mínimo de concreto al refuerzo, excepto cuando se requiera protección especial contra el fuego: a) Concreto colocado contra el suelo y expuesto permanentemente a él. ................... 70 mm b) Concreto en contacto permanente con el suelo o la intemperie: Barras de ¾” y mayores..................... 50 mm Barras de 5/8” y menores, mallas electrosoldadas...................... 40 mm
  • 33. RECUBRIMIENTO DE CONCRETO PARA EL REFUERZO Concreto construido en sitio (no preesforzado) c) Concreto no expuesto a la intemperie ni en contacto con el suelo:  Losas, muros, viguetas: Barras de 1 11/16” y 2 ¼”............................................... 40 mm Barras de 1 3/8” y menores. .......................................... 20 mm  Vigas y columnas: Armadura principal, estribos y espirales. ...................... 40 mm  Cáscaras y losas plegadas: Barras de ¾” y mayores. ............................................... 20 mm Barras de 5/8” y menores ……...………………..………. 15 mm Mallas electrosoldadas. ………………………................. 15 mm
  • 35. PUNTOS DE CORTE O DOBLADO DE REFUERZO En estructuras continuas el refuerzo colocado en las zonas traccionadas permite mantener en equilibrio las fuerzas internas producidas en la sección por efecto del proceso cíclico carga-descarga de la estructura. En el caso típico de vigas continuas sometidas a cargas distribuidas uniformemente, este refuerzo se alterna ya que en la mitad de las luces se presenta una alta tracción en la parte inferior de las vigas mientras que en los apoyos se presenta la tracción en la parte superior.
  • 36. PUNTOS DE CORTE O DOBLADO DE REFUERZO
  • 37. PUNTOS DE CORTE O DOBLADO DE REFUERZO Por esta razón, por economía y optimización del refuerzo a flexión la práctica de la ingeniería prefiere usar uno de los siguientes dos procedimientos para cubrir las exigencias de refuerzo en la estructura. • Reforzar doblemente parte del acero a tracción de la mitad de la luz para cubrir el refuerzo requerido en los apoyos. • Cortar el refuerzo que ya no se requiere para atender la flexión de tal manera que no se afecte la seguridad ni la funcionabilidad de la estructura
  • 38. PUNTOS DE CORTE O DOBLADO DE REFUERZO Independiente del método usado para reforzar las estructuras continuas es evidente la existencia de zonas donde el refuerzo se debe modificar para atender la flexión generada por las cargas externas; estas regiones se conocen como “puntos de corte o doblado del refuerzo” y estos pueden verse afectados por los siguientes factores.
  • 39. PUNTOS DE CORTE O DOBLADO DE REFUERZO a) La magnitud de las tensiones por flexión y los efectos de la cortante en estas tensiones. b) Las longitudes de desarrollo que se deben suministrar a cada lado de una sección para garantizar la transmisión de tensiones. c) La posible falla por tracción diagonal debido a una alta concentración de tensiones producida por un corte de barras inadecuado ( zonas de momento bajo y cortante alto). d) Uso de algunos requisitos incorrectos de construcción considerados empíricamente como aceptables.
  • 40. DETERMINACIÓN DE LOS PUNTOS TEÓRICOS DE CORTE En cualquier sección de una viga la fuerza de tracción aplicada al refuerzo está dada por T = As fS = M / jd M = Valor del momento en la sección. jd = Brazo de momento entre la resultante a compresión y a tracción. El rango de variación de jd en la longitud de la viga es mínimo y en ningún punto su valor es menor que el obtenido en la región de máximo momento.
  • 41. DETERMINACIÓN DE LOS PUNTOS TEÓRICOS DE CORTE En consecuencia se puede asumir que la fuerza a tracción T, solo depende directamente del momento M. Adicionalmente el diseño estructural exige que el refuerzo, en cualquier sección de la viga, este sometido a tensiones cercanas a la máxima, se concluye que As depende directamente de M.
  • 42. BREAK
