1. DIBUJOASISTIDOPORCOMPUTADORA
Aridaí Téllez Hernández Página 1
RESUMEN CAPITULO IV Y V.
TEXTO
INCLUIR TEXTO
La Herramienta Texto de líneas múltiples permite añadir textos largos que serán tratados
como único objeto aunque ocupen varias líneas. Una línea suele emplearse para crear
textos cortos. Las herramientas se encuentran en Anotación de la ficha Inicio de la Cinta
de Opciones.
Herramienta de texto Una línea
 Clic sobre el icono Propiedades de capas, en las herramientas Capas.
 Clic sobre Nueva capa, y las teclas Alt + N.
 Escribir las coordenadas 280,35 para establecer el punto a partir del cual se
empezara a trazar el texto
 Para la altura escribir el valor 17
 Introducir un ángulo de rotación si se desea que el texto este inclinado.
 Para finalizar el comando pulsar la tecla Retorno.
TEXTO JUSTIFICADO
Las funciones de justificación son Ajustar, Centro, Medio Derecha e Izquierda y otras que
combinan ajuste arribe/abajo/punto medio e izquierda/centro/derecha.
 Insertar un primer texto centrado.
 Escribir la letra c en la línea de comandos,
 Escribir las coordenadas 120,125, para establecer el punto donde queremos
empezar a escribir.
 Para la altura escribir el valor 17
PROPIEDADES DE TEXTO
Para modificar otros aspectos del texto (color, tamaño, posición) situado en Propiedades.
Cuando se selecciona un texto, la ventana Propiedades se dividen en 5 partes: General,
Visualización 3D, Texto, Geometría y Varios, que permiten modificar aspectos concretos
del texto seleccionado.

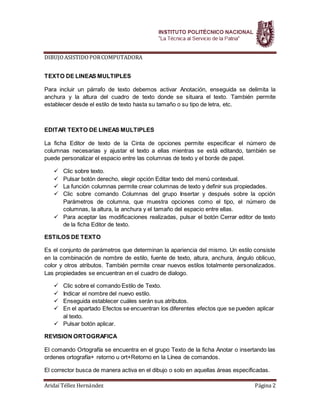

2. DIBUJOASISTIDOPORCOMPUTADORA
Aridaí Téllez Hernández Página 2
TEXTO DE LINEAS MULTIPLES
Para incluir un párrafo de texto debemos activar Anotación, enseguida se delimita la
anchura y la altura del cuadro de texto donde se situara el texto. También permite
establecer desde el estilo de texto hasta su tamaño o su tipo de letra, etc.
EDITAR TEXTO DE LINEAS MULTIPLES
La ficha Editor de texto de la Cinta de opciones permite especificar el número de
columnas necesarias y ajustar el texto a ellas mientras se está editando, también se
puede personalizar el espacio entre las columnas de texto y el borde de papel.
 Clic sobre texto.
 Pulsar botón derecho, elegir opción Editar texto del menú contextual.
 La función columnas permite crear columnas de texto y definir sus propiedades.
 Clic sobre comando Columnas del grupo Insertar y después sobre la opción
Parámetros de columna, que muestra opciones como el tipo, el número de
columnas, la altura, la anchura y el tamaño del espacio entre ellas.
 Para aceptar las modificaciones realizadas, pulsar el botón Cerrar editor de texto
de la ficha Editor de texto.
ESTILOS DE TEXTO
Es el conjunto de parámetros que determinan la apariencia del mismo. Un estilo consiste
en la combinación de nombre de estilo, fuente de texto, altura, anchura, ángulo oblicuo,
color y otros atributos. También permite crear nuevos estilos totalmente personalizados.
Las propiedades se encuentran en el cuadro de dialogo.
 Clic sobre el comando Estilo de Texto.
 Indicar el nombre del nuevo estilo.
 Enseguida establecer cuáles serán sus atributos.
 En el apartado Efectos se encuentran los diferentes efectos que se pueden aplicar
al texto.
 Pulsar botón aplicar.
REVISION ORTOGRAFICA
El comando Ortografía se encuentra en el grupo Texto de la ficha Anotar o insertando las
ordenes ortografía+ retorno u ort+Retorno en la Línea de comandos.
El corrector busca de manera activa en el dibujo o solo en aquellas áreas especificadas.

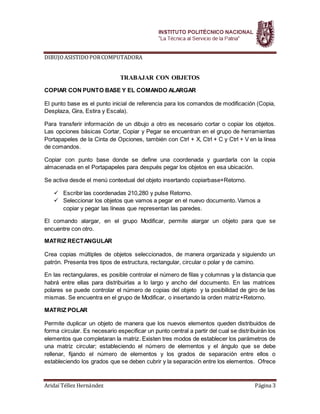

3. DIBUJOASISTIDOPORCOMPUTADORA
Aridaí Téllez Hernández Página 3
TRABAJAR CON OBJETOS
COPIAR CON PUNTO BASE Y EL COMANDO ALARGAR
El punto base es el punto inicial de referencia para los comandos de modificación (Copia,
Desplaza, Gira, Estira y Escala).
Para transferir información de un dibujo a otro es necesario cortar o copiar los objetos.
Las opciones básicas Cortar, Copiar y Pegar se encuentran en el grupo de herramientas
Portapapeles de la Cinta de Opciones, también con Ctrl + X, Ctrl + C y Ctrl + V en la línea
de comandos.
Copiar con punto base donde se define una coordenada y guardarla con la copia
almacenada en el Portapapeles para después pegar los objetos en esa ubicación.
Se activa desde el menú contextual del objeto insertando copiarbase+Retorno.
 Escribir las coordenadas 210,280 y pulse Retorno.
 Seleccionar los objetos que vamos a pegar en el nuevo documento. Vamos a
copiar y pegar las líneas que representan las paredes.
El comando alargar, en el grupo Modificar, permite alargar un objeto para que se
encuentre con otro.
MATRIZ RECTANGULAR
Crea copias múltiples de objetos seleccionados, de manera organizada y siguiendo un
patrón. Presenta tres tipos de estructura, rectangular, circular o polar y de camino.
En las rectangulares, es posible controlar el número de filas y columnas y la distancia que
habrá entre ellas para distribuirlas a lo largo y ancho del documento. En las matrices
polares se puede controlar el número de copias del objeto y la posibilidad de giro de las
mismas. Se encuentra en el grupo de Modificar, o insertando la orden matriz+Retorno.
MATRIZ POLAR
Permite duplicar un objeto de manera que los nuevos elementos queden distribuidos de
forma circular. Es necesario especificar un punto central a partir del cual se distribuirán los
elementos que completaran la matriz. Existen tres modos de establecer los parámetros de
una matriz circular; estableciendo el número de elementos y el ángulo que se debe
rellenar, fijando el número de elementos y los grados de separación entre ellos o
estableciendo los grados que se deben cubrir y la separación entre los elementos. Ofrece

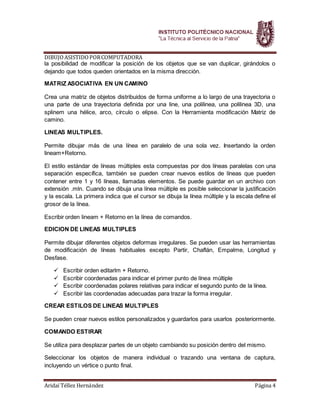

4. DIBUJOASISTIDOPORCOMPUTADORA
Aridaí Téllez Hernández Página 4
la posibilidad de modificar la posición de los objetos que se van duplicar, girándolos o
dejando que todos queden orientados en la misma dirección.
MATRIZ ASOCIATIVA EN UN CAMINO
Crea una matriz de objetos distribuidos de forma uniforme a lo largo de una trayectoria o
una parte de una trayectoria definida por una line, una polilinea, una polilinea 3D, una
splinem una hélice, arco, círculo o elipse. Con la Herramienta modificación Matriz de
camino.
LINEAS MULTIPLES.
Permite dibujar más de una línea en paralelo de una sola vez. Insertando la orden
lineam+Retorno.
El estilo estándar de líneas múltiples esta compuestas por dos líneas paralelas con una
separación específica, también se pueden crear nuevos estilos de líneas que pueden
contener entre 1 y 16 líneas, llamadas elementos. Se puede guardar en un archivo con
extensión .mln. Cuando se dibuja una línea múltiple es posible seleccionar la justificación
y la escala. La primera indica que el cursor se dibuja la línea múltiple y la escala define el
grosor de la línea.
Escribir orden lineam + Retorno en la línea de comandos.
EDICION DE LINEAS MULTIPLES
Permite dibujar diferentes objetos deformas irregulares. Se pueden usar las herramientas
de modificación de líneas habituales excepto Partir, Chaflán, Empalme, Longitud y
Desfase.
 Escribir orden editarlm + Retorno.
 Escribir coordenadas para indicar el primer punto de línea múltiple
 Escribir coordenadas polares relativas para indicar el segundo punto de la línea.
 Escribir las coordenadas adecuadas para trazar la forma irregular.
CREAR ESTILOS DE LINEAS MULTIPLES
Se pueden crear nuevos estilos personalizados y guardarlos para usarlos posteriormente.
COMANDO ESTIRAR
Se utiliza para desplazar partes de un objeto cambiando su posición dentro del mismo.
Seleccionar los objetos de manera individual o trazando una ventana de captura,
incluyendo un vértice o punto final.

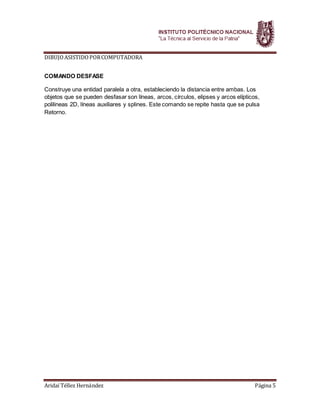

5. DIBUJOASISTIDOPORCOMPUTADORA
Aridaí Téllez Hernández Página 5
COMANDO DESFASE
Construye una entidad paralela a otra, estableciendo la distancia entre ambas. Los
objetos que se pueden desfasar son líneas, arcos, círculos, elipses y arcos elípticos,
polilineas 2D, líneas auxiliares y splines. Este comando se repite hasta que se pulsa
Retorno.
