1. Comandos de
TEXTO
(Parte II )

2. TEXTO DE LÍNEASTEXTO DE LÍNEAS
MÚLTIPLESMÚLTIPLES

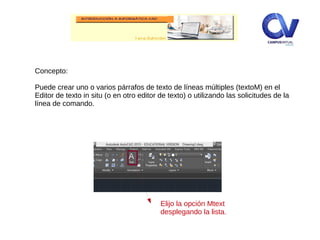

3. Concepto:
Puede crear uno o varios párrafos de texto de líneas múltiples (textoM) en el
Editor de texto in situ (o en otro editor de texto) o utilizando las solicitudes de la
línea de comando.
Elijo la opción Mtext
desplegando la lista.

4. B
A
R
R
A
D
E
H
E
R
R
A
M
Crea párrafos de texto como un único
objeto de texto de línea múltiple (textom).

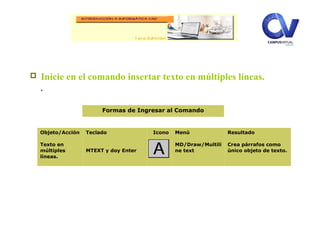

5.  Inicie en el comando insertar texto en múltiples líneas.
.
Objeto/Acción
Texto en
múltiples
líneas.
Teclado
MTEXT y doy Enter
Icono Menú
MD/Draw/Multili
ne text
Resultado
Crea párrafos como
único objeto de texto.
Formas de Ingresar al Comando

6. .

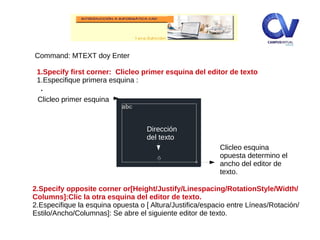

Command: MTEXT doy Enter
1.Specify first corner: Clicleo primer esquina del editor de texto
1.Especifique primera esquina :
Dirección
del texto
Clicleo primer esquina
2.Specify opposite corner or[Height/Justify/Linespacing/RotationStyle/Width/
Columns]:Clic la otra esquina del editor de texto.
2.Especifique la esquina opuesta o [ Altura/Justifica/espacio entre Líneas/Rotación/
Estilo/Ancho/Columnas]: Se abre el siguiente editor de texto.
Clicleo esquina
opuesta determino el
ancho del editor de
texto.

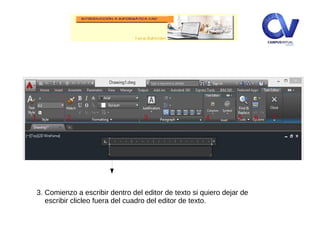

7. 3. Comienzo a escribir dentro del editor de texto si quiero dejar de
escribir clicleo fuera del cuadro del editor de texto.
1 2 3 5 6 74

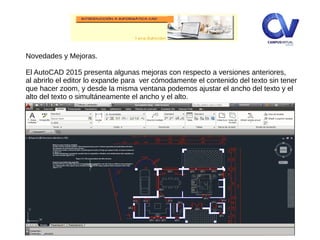

8. Novedades y Mejoras.
El AutoCAD 2015 presenta algunas mejoras con respecto a versiones anteriores,
al abrirlo el editor lo expande para ver cómodamente el contenido del texto sin tener
que hacer zoom, y desde la misma ventana podemos ajustar el ancho del texto y el
alto del texto o simultáneamente el ancho y el alto.

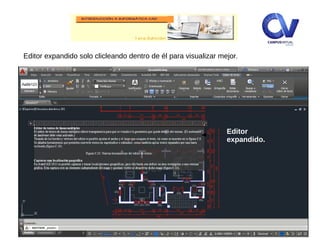

9. Editor expandido solo clicleando dentro de él para visualizar mejor.
Editor
expandido.

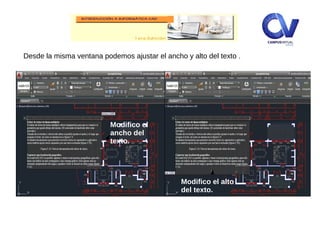

10. Desde la misma ventana podemos ajustar el ancho y alto del texto .
Modifico el
ancho del
texto.
Modifico el alto
del texto.

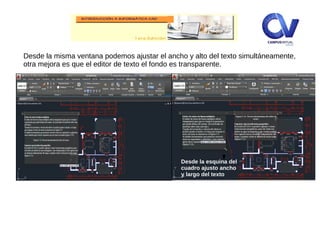

11. Desde la misma ventana podemos ajustar el ancho y alto del texto simultáneamente,
otra mejora es que el editor de texto el fondo es transparente.
Desde la esquina del
cuadro ajusto ancho
y largo del texto

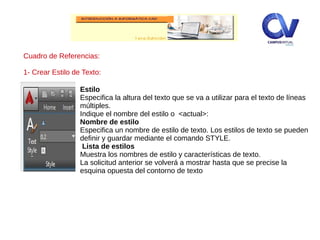

12. Cuadro de Referencias:
1- Crear Estilo de Texto:
Estilo
Especifica la altura del texto que se va a utilizar para el texto de líneas
múltiples.
Indique el nombre del estilo o <actual>:
Nombre de estilo
Especifica un nombre de estilo de texto. Los estilos de texto se pueden
definir y guardar mediante el comando STYLE.
Lista de estilos
Muestra los nombres de estilo y características de texto.
La solicitud anterior se volverá a mostrar hasta que se precise la
esquina opuesta del contorno de texto

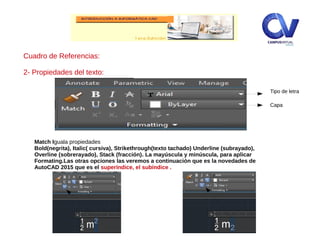

13. Cuadro de Referencias:
2- Propiedades del texto:
Match Iguala propiedades
Bold(negrita), Italic( cursiva), Strikethrough(texto tachado) Underline (subrayado),
Overline (sobrerayado), Stack (fracción). La mayúscula y minúscula, para aplicar
Formating.Las otras opciones las veremos a continuación que es la novedades de
AutoCAD 2015 que es el superíndice, el subíndice .
Tipo de letra
Capa

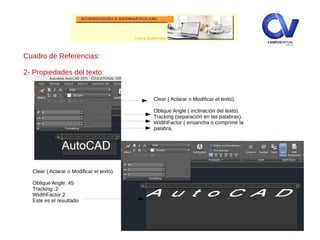

14. Cuadro de Referencias:
2- Propiedades del texto:
Clear ( Aclarar o Modificar el texto).
Oblique Angle ( inclinación del texto).
Tracking (separación en las palabras).
WidthFactor ( ensancha o comprime la
palabra.
Clear ( Aclarar o Modificar el texto).
Oblique Angle :45
Tracking :2
WidthFactor:2
Este es el resultado

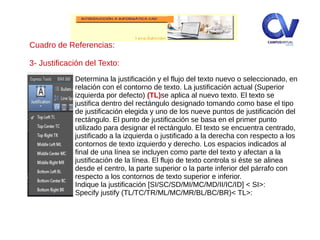

15. Determina la justificación y el flujo del texto nuevo o seleccionado, en
relación con el contorno de texto. La justificación actual (Superior
izquierda por defecto) (TL)se aplica al nuevo texto. El texto se
justifica dentro del rectángulo designado tomando como base el tipo
de justificación elegida y uno de los nueve puntos de justificación del
rectángulo. El punto de justificación se basa en el primer punto
utilizado para designar el rectángulo. El texto se encuentra centrado,
justificado a la izquierda o justificado a la derecha con respecto a los
contornos de texto izquierdo y derecho. Los espacios indicados al
final de una línea se incluyen como parte del texto y afectan a la
justificación de la línea. El flujo de texto controla si éste se alinea
desde el centro, la parte superior o la parte inferior del párrafo con
respecto a los contornos de texto superior e inferior.
Indique la justificación [SI/SC/SD/MI/MC/MD/II/IC/ID] < SI>:
Specify justify (TL/TC/TR/ML/MC/MR/BL/BC/BR)< TL>:
Cuadro de Referencias:
3- Justificación del Texto:

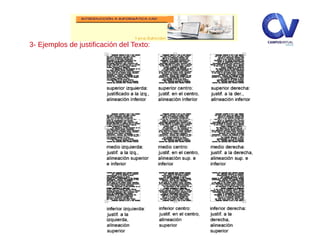

16. 3- Ejemplos de justificación del Texto:

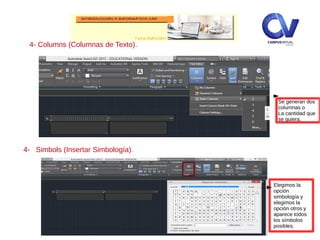

17. 4- Columns (Columnas de Texto).
Se generan dos
columnas o
La cantidad que
se quiera.
4- Simbols (Insertar Simbología).
Elegimos la
opción
simbología y
elegimos la
opción otros y
aparece todos
los símbolos
posibles.

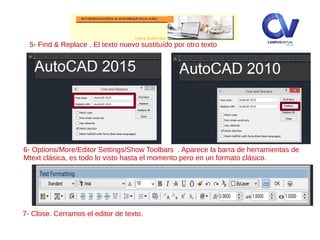

18. 5- Find & Replace . El texto nuevo sustituído por otro texto
6- Options/More/Editor Settings/Show Toolbars . Aparece la barra de herramientas de
Mtext clásica, es todo lo visto hasta el momento pero en un formato clásico.
7- Close. Cerramos el editor de texto.
