Este documento describe la clasificación de conductores eléctricos de acuerdo a su constitución, número de polos y aislamiento. Se dividen en hilos, cordones y cables. Según el número de polos son unipolares o multipolares. Por su aislamiento pueden ser de uso general. También se detalla el sistema métrico decimal y el sistema American Wire Gage para medir el calibre de los conductores.

1. *
Lic. John Alexander Flores Tapia
www.jaflorestapia.blogspot
Email: jflores@tecsup-aqp.edu.pe

2. *

3. *

4. *
* Mantener siempre limpio su lugar de trabajo.
* No limpiarse las manos en la ropa de trabajo y
mas bien lavarse siempre que sea necesario y
al final de cualquier trabajo con el máximo
esmero.
* Para la limpieza de herramientas ,utilizar de
preferencia trapos.

5. * Durante cualquier trabajo mantener las
herramientas y materiales siempre en orden.
* Por ningún motivo deberá haber alguna
herramienta o material en el piso, esto sería el
extremo del desorden.
* Cualquier herramienta prestada devolverla
inmediatamente al terminar un trabajo.
* Antes de empezar cualquier trabajo, hacer una
planificación de este.
*

6. * Antes de empezar cualquier trabajo , deberá
prever los materiales y herramientas a utilizar
para evitar contratiempos.
* Ante cualquier duda , consultar
inmediatamente al profesor.
* Cuando estudie sea ordenado, utilice de
preferencia una regla y distintos colores ,es
decir haga las cosas con pasión.
*

7. * Mantener limpio y ordenado el taller , al
empezar cualquier sesión, durante y al final de
esta , en cualquier momento nos pueden visitar
y debemos demostrar lo que somos al mundo
entero.
* Al final de cada sesión , dejar en su casillero y
en orden los implementos de seguridad que
hemos utilizado.
*

8. *

10. CLASIFICACIÓN DE LOS CONDUCTORES
ELÉCTRICOS AISLADOS
SEGÚN EL NÚMERO DE
SEGÚN SU CONSTITUCIÓN SEGÚN SU USO
POLOS
ALAMBRE UNIPOLARES USO GENERAL
CORDÓN MULTIPOLARES CABLES DE ENERGÍA
CABLE

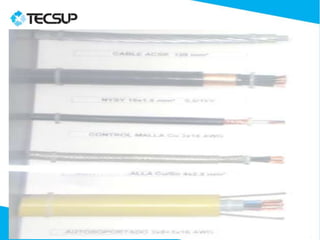

21. Código para la denominación de cables:
N :Conductor normalizado.
K :Camiseta de plomo. Si va después de la N, conductor de cobre con aislamiento de papel impregnado en
aceite.
B :Armadura de cinta de acero.
A :Capa externa de yute impregnada en alquitrán.
F :Armadura de alambre chato.
R :Armadura de alambre redondo.
G :Espirales en los dos sentidos (sólo para F o R).
B :Espirales de flejes de acero en los dos sentidos (después de RG o FG).
A después de N :Conductores de aluminio.
E después de K :Cable con tres envolturas de plomo.
O después de F o R :Armadura de alambre abierta.
A, al final :Capa adicional de yute alquitranado.
H delante de K :Conductores metalizados.
Y :Aislamiento termoplástico.
X en lugar de N :Cables que se apartan de las normas.
Ejemplo:
NKY: :Conductor normalizado de cobre con aislamiento de papel impregnado en aceite y
termoplástico.
NYY :Conductor normalizado con doble aislamiento de material termoplástico.
NKBA :Conductor normalizado de cobre, con aislamiento de papel impregnado en aceite, armadura de cinta
de acero y una capa exterior de yute alquitranado.

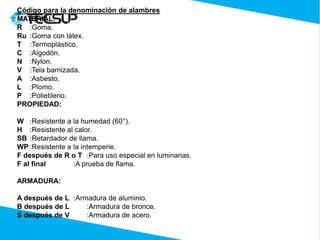

22. Código para la denominación de alambres
MATERIAL:
R :Goma.
Ru :Goma con látex.
T :Termoplástico.
C :Algodón.
N :Nylon.
V :Tela barnizada.
A :Asbesto.
L :Plomo.
P :Polietileno.
PROPIEDAD:
W :Resistente a la humedad (60°).
H :Resistente al calor.
SB :Retardador de llama.
WP :Resistente a la intemperie.
F después de R o T :Para uso especial en luminarias.
F al final :A prueba de flama.
ARMADURA:
A después de L :Armadura de aluminio.
B después de L :Armadura de bronce.
S después de V :Armadura de acero.

24. *

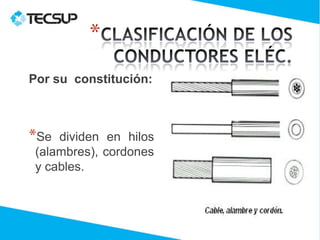

Por su constitución:
*Se dividen en hilos
(alambres), cordones
y cables.

25. * Porel número de polos: Se dividen en
unipolares y multipolares.
* Los conductores unipolares son aquellos que
están constituidos por un solo hilo, cordón o
cable, mientras que los multipolares son
aquellos que están constituidos por varios hilos,
cordones o cables aislados entre sí.
*

26. *
*Por su aislamiento
los conductores se
pueden clasificar
en:
*-Conductores de
uso general.

27. Por su aislamiento
*Un conductor eléctrico se considera
aislado cuando está protegida por algún
tipo de material aislante. Los productos
utilizados en el aislamiento de los
conductores son principalmente
materiales termoplásticos (cloruro de
polivinilo, polietileno, poliestireno) o el
papel impregnado en aceite.
*

28. * Sistema Métrico Decimal
* El calibre de los conductores según la
“Internacional Electrotechmical Commission”
(IEC) se mide de acuerdo a su área transversal
en milímetros cuadrados; así tenemos las
siguientes secciones normalizadas: 1,5 mm2,
2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150;
185; 240; 240; 300; 400; 500 mm2, etc.
*

29. * El calibre de los conductores según la
“American Wire Gage” (AWG) se designa
mediante números que representan
aproximadamente los pases sucesivos del
proceso de estirado del alambre durante su
fabricación. Este sistema tiene las siguientes
características:
*

30. La relación entre los diámetros de dos calibres
AWG consecutivos de mayor a menor es 1,123
Ejemplo: 15 AWG =1,450 mm
14 AWG =1,450 mm x 1,123 = 1,628 mm
*

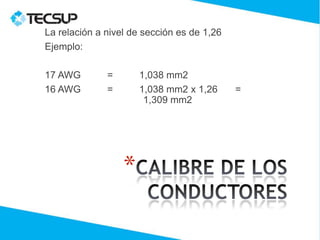

31. La relación a nivel de sección es de 1,26
Ejemplo:
17 AWG = 1,038 mm2
16 AWG = 1,038 mm2 x 1,26 =
1,309 mm2
*

32. * Sistema MCM
* En las tablas de conductores inglesas y americanas se
emplea el “mil circular mil” (MCM) como unidad normal
para el calibre de los conductores.
*

33. * El “circular mil”
(CM) es un círculo que tiene un diámetro
de 0,001” (una milésima de pulgada); luego se tendrá:
*
* 1 C.M. = 25,4 x 0,001; (1” = 25,4 mm)
* = 0,0254 mm
*

34. * El área del C.M. será :
*

35. Como:
Area MCM = 0,507 mm2
Las medidas normalizadas para los calibres de los
conductores en MCM son: 250 MCM, 300 MCM, 350 MCM,
400 MCM, 500 MCM.
*

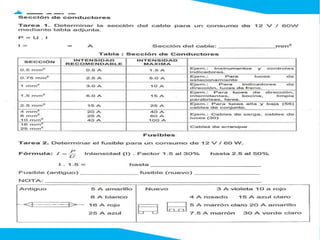

39. A un número mayor le corresponde un hilo de
menor diámetro
Ejemplo:
24 AWG = 0,515 mm
12 AWG = 2,053 mm

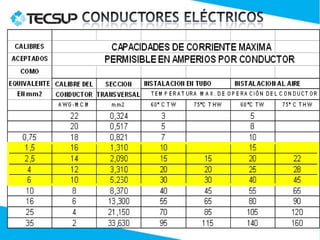

41. *

42. *

43. *

44. * No debe dañarse por ningún motivo la
superficie del conductor, tanto al momento de
desaislar , como al momento de realizar las
respectivas operaciones (ojalillos y empalmes)
, porque esto ocasionaría definitivamente el
deterioro de este y por tanto deficiencias en su
servicio como tal en una determinada
instalación eléctrica.
*

45. *

46. *

47. *

48. *

49. *

50. *

51. *

52. *

53. *

54. *

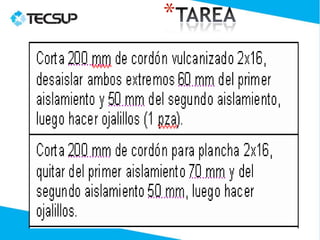

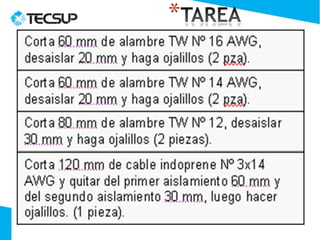

* El alumno presentará a la siguiente sesión un
informe de la tarea que debe contener:
* 1.-Fotocopia de la carátula correspondiente a
la tarea.
* 2.-Un resumen de la parte teórica de la sesión
(máximo 2 caras).
* 3.-Fotos de cada tarea impresas en dicho
informe.
* 4.-Fotocopia de la hoja de evaluación.
