Revelado automatico. Radiologia

1. REVELADO
AUTOMATICO
Andrea Anahí Vélez Ventura

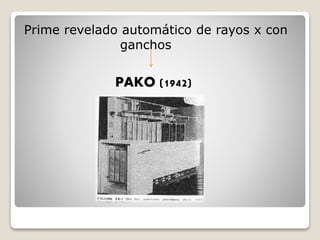

2. Prime revelado automático de rayos x con
ganchos
PAKO (1942)

3. Primer procesador de transporte por
rodillos
KODAK (1956)

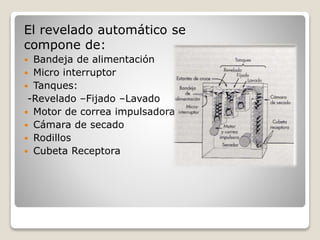

4. El revelado automático se
compone de:
 Bandeja de alimentación
 Micro interruptor
 Tanques:
-Revelado –Fijado –Lavado
 Motor de correa impulsadora
 Cámara de secado
 Rodillos
 Cubeta Receptora

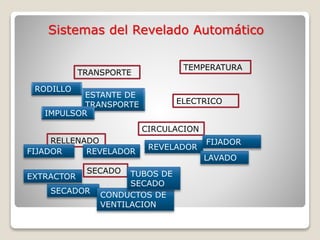

5. Sistemas del Revelado Automático
TRANSPORTE
RODILLO
ESTANTE DE
TRANSPORTE
IMPULSOR
TEMPERATURA
CIRCULACION
REVELADOR
FIJADOR
LAVADO
RELLENADO
FIJADOR REVELADOR
SECADO
SECADOR
CONDUCTOS DE
VENTILACION
TUBOS DE
SECADO
EXTRACTOR
ELECTRICO

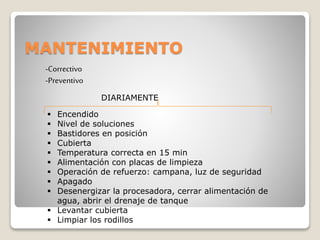

6. MANTENIMIENTO
-Correctivo
-Preventivo
DIARIAMENTE
 Encendido
 Nivel de soluciones
 Bastidores en posición
 Cubierta
 Temperatura correcta en 15 min
 Alimentación con placas de limpieza
 Operación de refuerzo: campana, luz de seguridad
 Apagado
 Desenergizar la procesadora, cerrar alimentación de
agua, abrir el drenaje de tanque
 Levantar cubierta
 Limpiar los rodillos

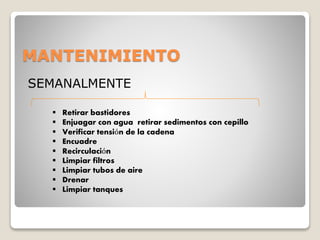

7. MANTENIMIENTO
SEMANALMENTE
 Retirar bastidores
 Enjuagar con agua retirar sedimentos con cepillo
 Verificar tensión de la cadena
 Encuadre
 Recirculación
 Limpiar filtros
 Limpiar tubos de aire
 Drenar
 Limpiar tanques

8. MANTENIMIENTO
2 a 3 meses
• Desactivar el interruptor mural y el interruptor general de la
reveladora poniéndose en posición “OFF”
• Quitar la tapa y los paneles laterales de la reveladora
• Descargar los tres tanques recuperando los líquidos en
contenedores adecuados • Quitar los “cross-over” que conectan los 4
racks
• Extraer los 4 racks de la reveladora
• Limpiar y lavar cuidadosamente los tanques
• Limpiar y lavar a fondo los racks del revelador, fijador y agua, así
como todos los “cross-over”
Limpiar con una esponja húmeda los rodillos y las guías de la
secadora
• Descargar los contenedores de regeneración y lavarlos
cuidadosamente
• Sustituir el filtro del ventilador de la secadora.
• Recolocar racks y “cross-over” en la reveladora

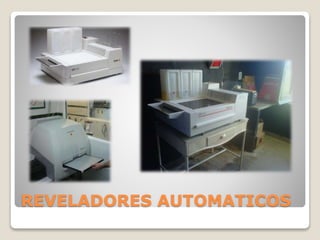

9. REVELADORES AUTOMATICOS
