Este documento describe una práctica sobre el protocolo RIP versión 2. El objetivo es revisar el funcionamiento de RIPv2, el cual soporta CIDR y VLSM. Se propone una topología de red para configurar usando VLSM. Primero se verifica la conectividad y luego se habilita RIP. Inicialmente solo aparecen 2 redes en la tabla de enrutamiento cuando deberían ser 5, pero al configurar RIPv2 aparecen correctamente las 5 redes.

1. Universidad de Guadalajara
Centro Universitario de Ciencias Exactas e Ingenierías
Taller de redes avanzadas
Practica 6 RIPv2
Alumno: García García Héctor Eduardo
Código: 206730612
Carrera: Ing. Computación

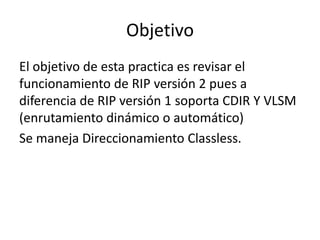

2. Objetivo
El objetivo de esta practica es revisar el
funcionamiento de RIP versión 2 pues a
diferencia de RIP versión 1 soporta CDIR Y VLSM
(enrutamiento dinámico o automático)
Se maneja Direccionamiento Classless.

3. Marco teórico
El protocolo RIP en su versión 2 soporta el
direccionamiento CLASSLESS.
En esta ocasión armaremos una maqueta similar
a la de la practica de RIP versión 1 solo que
usando CIDR y VLSM.

7. Algunos routers necesitan los siguientes comandos
globales para poder usar CIDR
• IP Classless/Routing Classless:
• Los protocolos de routing classless fueron creados para
evitar las limitaciones de los protocolos classfull.
• Las características de los protocolos de routing son las
siguientes:
• Las interfaces de los routers de la misma red pueden
tener diferentes mascaras de subred (VLSM).
• Los protocoles de routing classless soportan CIDR.
• Los protocolos de routing classless son:
• OSPF EIGRP RIPv2 IS-IS BGP4

8. Comando ip classless de CISCO
Es interesante tener en este punto el comando ip
classless de CISCO
• El comando ip classless cambia las decisiones que
se hacen de forwarding de las entradas de la
tabla de routing, no cambia las forma de hacer la
tabla, pero si cambia en la forma en la que se
realiza el proceso de routing.
• El comando ip classless viene en la configuración
por defecto de los routers CISCO desde la versión
IOS 12.0 para deshabilitarlo utilizamos el
comando no ip classless

9. IP Subnet-Zero
• El uso de la Subnet Zero y de la Subred de
Broadcast permite asignar la primera y la
ultima subred para su uso. En vez de usar la
formula 2N-2, para obtener las subredes
utiliza la formula 2N para que no se
desperdicien esas dos subredes.
• Este cambio se debe principalmente a la
evolución de los protocolos.

10. Desarrollo de la practica
1. Armar la maqueta propuesta configurando solo interfaces
ethernet y serial. Note que la maqueta propuesta utiliza
VLSM.
2. Verificar conectividad con PING desde el Router hacia PC y
Router vecinos
3. Habilite RIP
4. Verificar el anuncio de redes con “show ip route”.
5. Conteste las siguientes preguntas: ¿Cuántas redes aparecen
en la tabla de enrutamiento?¿cuantas deberían de aparecer?
6. Configure RIP-2
7. Repita pasos 4 y 5
8. Elaborar reporte.

11. Maqueta Propuesta

12. Configuración del dispositivo de red

13. Armar la maqueta propuesta configurando solo interfaces
ethernet y serial. Note que la maqueta propuesta utiliza
VLSM.

15. Verificar conectividad con PING desde el Router hacia PC y Router
vecinos

16. Habilite RIP

17. Verificar el anuncio de redes con “show ip route”.

18. Conteste las siguientes preguntas: ¿Cuántas redes aparecen en la
tabla de enrutamiento?¿cuantas deberían de aparecer?
• solo aparecen 2 redes cuando debería de
aparecer 5 para que funcionara la
comunicación

19. Configure RIP-2

20. Verificar el anuncio de redes con
“show ip route”.

21. Conteste las siguientes preguntas: ¿Cuántas redes aparecen en la
tabla de enrutamiento?¿cuantas deberían de aparecer?
• Ahora aparecen 5 redes son todas las que
deberían de aparecer.

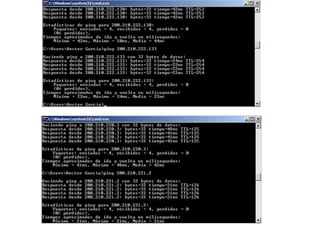

• A continuación se muestran los ping a routers
y PC´s

23. Conclusión
Esta practica fue un poco complicada porque
teníamos que configurar las redes con VLSM
Mascaras de subred de longitud variable pero es
un buen ejercicio para entender como funciona
el protocolo RIP en su versión Classless.
