1. DOCENTE: Br. Richard Wagner Figueroa Alfaro

2. 5. ROCAS IGNEAS

3. Las rocas ígneas (latín ignis, "fuego") se forman
cuando el magma (roca fundida) se enfría y se
solidifica. Si el enfriamiento se produce lentamente
bajo la superficie se forman rocas con cristales grandes
denominadas rocas plutónicas o intrusivas, mientras
que si el enfriamiento se produce rápidamente sobre la
superficie, por ejemplo, tras una erupción volcánica, se
forman rocas con cristales invisibles conocidas como
rocas volcánicas o extrusivas.
La mayor parte de los 700 tipos de rocas ígneas que se
han descrito se han formado bajo la superficie de la
corteza terrestre.

4. 5.1 Importancia geológica
Las rocas ígneas componen, aproximadamente, el 95% de
la parte superior de la corteza terrestre, pero quedan
ocultas por una capa relativamente fina pero extensa de
rocas sedimentarias y metamórficas.
Las rocas ígneas son geológicamente importantes porque:
•Sus minerales, y química global dan información sobre la
composición del manto terrestre, del cual algunas rocas
ígneas son extraídas, y de la temperatura, y condiciones de
presión, que permitieron esta extracción, o de otra roca
pre-existente que se fundió.

5. •Sus edades absolutas, pueden obtenerse de varias
formas, de datado radiométrico, y así puede ser
comparado, con estratos geológicos adyacentes,
permitiendo una secuencia de tiempo de los eventos.
•Sus características, se corresponden usualmente, con
características de un ambiente tectónico específico,
permitiendo reconstituciones tectónicas
•En algunas circunstancias especiales, contienen
importantes depósitos minerales, como tungsteno,
estaño y uranio, comúnmente asociados a granitos, y
cromo y platino, comúnmente asociados a gabros.

6. 5.2 Morfología y ajustes
En términos de modos de ocurrencia, las rocas ígneas
pueden ser de cualquier tipo, sean intrusivas (plutónicas)
o extrusivas (volcánicas).

7. 5.3 Clasificación
Las rocas ígneas son clasificadas de acuerdo con su origen,
textura, mineralogía, composición química y la geometría
del cuerpo ígneo.
La clasificación de los muchos tipos diferentes de rocas
ígneas puede proveernos de importante información, sobre
las condiciones bajo las cuales se formaron. Dos
importantes variables, usadas para la clasificación de rocas
ígneas, son el tamaño de partícula, que depende de su
historia de enfriamiento, y la composición mineral de la
roca.

8. Feldespatos, cuarzo, feldespatoides, olivinas, piroxenos
, anfíboles, y micas, son minerales importantes que
forman parte de casi todas las rocas ígneas, y son
básicos en la clasificación de estas rocas.
Los otros minerales presentes, se denominan
minerales accesorios. Son muy raras las rocas ígneas
con otros minerales esenciales.

9. Si la cristalización
tiene lugar en una
zona profunda de
la corteza a las
rocas así formadas
se les denominan
rocas intrusivas o
plutónicas (de
Plutón, el dios del
mundo inferior en
la mitología
clásica).
Plutón granítico

10. Por el contrario, si la
solidificación
magmática tiene lugar
en la superficie terrestre
a las rocas se las
denomina rocas
extrusivas o
volcánicas (de
Vulcano, dios del fuego
en la mitología clásica
que tenia su residencia
bajo el volcán Etna).
Lava cordada

11. Por último, si la
solidificación magmática
se produce cerca de la
superficie de la tierra, de
una manera relativamente
rápida y el magma rellena
pequeños depósitos (p.ej.
diques, filones, sills,
lacolitos, etc.) a las rocas
así formadas se las
denomina subvolcánicas
o hipoabisales o rocas
filonianas.
Dique de rocas máficas
encajado en granitos

12. Cristalización
Es el proceso de generación de los cristales de los
distintos minerales que componen las rocas ígneas e
intervienen los siguientes factores de cristalización:
Descenso de temperatura (del material en proceso de
consolidación)
Descenso de presión ( del material en proceso de
consolidación)
Variación del tiempo (durante el proceso de
consolidación)

13. Espacio ( disponible para la consolidación, está
directamente vinculado con el punto siguiente lo cual
determina el tamaño del cristal)
Material a cristalizar ( la cantidad de material en
proceso de consolidación)
En función de cómo se combinan los factores de la
cristalización tendremos distintos tipos de sustancias
cristalinas
Macrocristalina: los cristales se ven a simple vista
Microcristalina: los cristales se reconocen con
microscopio petrográfico
Criptocristalina: los cristales y la estructura cristalina
se reconocen por difracción de Rayos X

14. 5.4 Grado de Cristalinidad
Cuando un magma se enfría muy rápidamente, y no hay
tiempo suficiente para que los átomos e iones se agrupen
formando una estructura cristalina, el resultado de la
solidificación es la formación de un vidrio.
En función del porcentaje de vidrio presente en una roca
podemos clasificarla en:

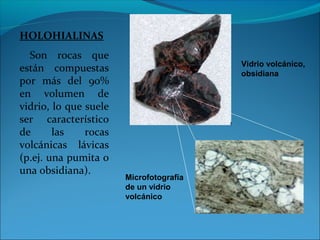

15. HOLOHIALINAS
Son rocas que
están compuestas
por más del 90%
en volumen de
vidrio, lo que suele
ser característico
de las rocas
volcánicas lávicas
(p.ej. una pumita o
una obsidiana).
Vidrio volcánico,
obsidiana
Microfotografía
de un vidrio
volcánico

16. HIALOCRISTALINAS
Son rocas que están
compuestas en parte por
vidrio y en parte por
cristales, sin que
ninguno de estos dos
componentes supere el
90% del volumen total.
Este tipo de textura
suele ser característico
de las rocas volcánicas
lávicas y de las rocas
hipoabisales o filonianas
(p.ej. un pórfido
granítico).
Roca volcánica, andesita

17. HOLOCRISTALINAS
Son rocas que están
compuestas por más
del 90% en volumen
de cristales, lo que
suele ser característico
de las rocas plutónicas
(p.ej. un granito). Roca plutónica, granito
Microfotografía
de un granito

18. 5.5 Textura
La textura de una roca ígnea se usa para describir el
aspecto general de la misma en función del tamaño, forma
y ordenamiento de los cristales que la componen. Se
pueden distinguir hasta seis texturas ígneas

19. A) Textura vítrea. Las rocas con textura vítrea se
originan durante algunas erupciones volcánicas en las
que la roca fundida es expulsada hacia la atmósfera
donde se enfría rápidamemte; ello que ocasiona que los
iones dejen de fluir y queden desordenados antes de que
puedan unirse en una estructura cristalina ordenada. La
obsidiana es un vidrio natural común producido de este
modo.
Vidrio
volcánico,
obsidiana

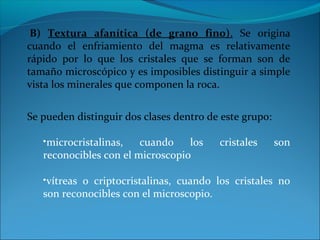

20. B) Textura afanítica (de grano fino). Se origina
cuando el enfriamiento del magma es relativamente
rápido por lo que los cristales que se forman son de
tamaño microscópico y es imposibles distinguir a simple
vista los minerales que componen la roca.
Se pueden distinguir dos clases dentro de este grupo:
•microcristalinas, cuando los cristales son
reconocibles con el microscopio
•vítreas o criptocristalinas, cuando los cristales no
son reconocibles con el microscopio.

21. Pumita, con
textura
afánitica
criptocristalin
a

22. C) Textura fanerítica (de grano grueso). Se origina
cuando grandes masas de magma se solidifican
lentamente a bastante profundidad, lo que da tiempo a la
formación de cristales grandes.
Las rocas faneríticas, están formadas por una masa de
cristales intercrecidos aproximadamente del mismo
tamaño y lo suficientemente grandes como para que los
minerales individuales puedan identificarse sin la ayuda
del microscopio.
Se pueden distinguir varios tamaños de grano dentro de
este grupo:

23. •Grano muy grueso, cuando los granos tienen un
tamaño mayor de 30 mm.
•Grano grueso, cuando los granos tienen tamaños
entre 30 y 5 mm.
•Grano medio, cuando los granos tienen tamaños
entre 5 y 2 mm.
•Grano fino , cuando los granos tienen un tamaño
menor de 2mm, pero son visibles
Gabro, los cristales de
los minerales de
esta roca son todos
visibles a simple vista

24. D) Textura porfídica. Son rocas con cristales grandes
(llamados fenocristales) incrustados en una matriz (llamada
pasta) de cristales más pequeños. Se forman debido a la
diferente temperatura de cristalización de los minerales que
componen la roca, con lo que es posible que algunos cristales
se hagan bastante grandes mientras que otros estén
empezando a formarse. Una roca con esta textura se conoce
como pórfido.
Coexisten grandes
cristales de ortosa, en
una matriz
con cristales mas
pequeños.

25. E) Textura pegmatítica. Son rocas ígneas de grano
especialmente grueso, formadas por cristales
interconectados de más de un centímetro de diámetro. La
mayoría se hallan en los márgenes de las rocas plutónicas
ya que se forman en las últimas etapas de la cristalización,
cuando el magma contiene un porcentaje inusualmente
elevado de agua y de otros volátites como el cloro, el flúor
y el azufre.

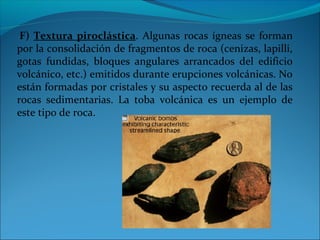

26. F) Textura piroclástica. Algunas rocas ígneas se forman
por la consolidación de fragmentos de roca (cenizas, lapilli,
gotas fundidas, bloques angulares arrancados del edificio
volcánico, etc.) emitidos durante erupciones volcánicas. No
están formadas por cristales y su aspecto recuerda al de las
rocas sedimentarias. La toba volcánica es un ejemplo de
este tipo de roca.

27. 5.6 Clasificación mineralógica
La textura de una roca ígnea se usa para describir el
aspecto general de la misma en función del tamaño, forma
y ordenamiento de los cristales que la componen. Se
pueden distinguir hasta seis texturas ígneas

29. MINERALES Y ELEMENTOS QUÍMICOS
Las rocas ígneas están compuestas
fundamentalmente por silicatos,
los cuales están constituidos
mayoritariamente por silicio (Si)
y oxígeno (O). Estos dos
elementos, junto con el aluminio
(Al), calcio (Ca), sodio (Na),
potasio (K), magnesio (Mg) y
hierro (Fe), constituyen más del
98% en peso de la mayoría de los
magmas que al solidificarse
forman las rocas ígneas.

31. En este esquema evolutivo se pueden distinguir tres
grupos de minerales:
Los ferromagnesianos denominados así por su alto
contenido en hierro y magnesio (olivino, piroxenos,
anfíboles, biotita). Debido a su composición son
minerales de colores más oscuros. Forman una serie de
cristalización discontinua y cristalizan en un rango de
temperaturas altas.
Las plagioclasas. Forman una serie de cristalización
continua entre la anortita y la albita. Cristalizan
también en un intervalo de temperaturas altas -
medias .

32. Silicatos no ferromagnesianos (cuarzo, moscovita y
ortosa). Son los minerales que cristalizan a menor
temperatura. Estos minerales contienen una mayor
proporción de aluminio (Al), potasio (K), calcio (Ca) y
sodio (Na), que de hierro y magnesio.

34. MÉTODO (RECONOCIMIENTO DE VISU DE ROCAS
ÍGNEAS)
Para poder reconocer de visu y clasificar una roca ígnea
deberemos basarnos en :
TEXTURA (grado de cristalinidad y tamaño de los
cristales).
COMPOSICIÓN MINERÁLÓGICA (reconocimiento de
minerales).

35. Estableciendo estos parámetros en una roca ígnea
podemos clasificarla en los principales grupos de rocas
ígneas que podemos establecer: félsicas (graníticas),
intermedias (andesíticas), máficas (basálticas) y
ultramáficas (peroditíticas).

36. TRIÁNGULO DOBLE DE STRECKEISEN
La nomenclatura siguiente se funda en las reglas de la
Unión Internacional de las Ciencias Geológicas. Dichas
reglas se presenta en el triángulo doble de Streckeisen
y otros diagramas.
En el caso de las plutonitas y diques completamente
cristalinos la clasificación se basa en el contenido mineral
modal. El contenido mineral modal significa la
participación cuantitativa de los minerales en porcentajes
de volumen global de la roca en cuestión y se puede
determinarlo cuantitativamente.

39. Ejemplo del cálculo para encontrar el punto en el
triangulo

40. Para la presentación de una roca magmática se debe
conocer su contenido mineral modal. Métodos simples
para determinarlo son los siguientes :
a) Se determina el contenido cualitativo de la roca
identificando todos los minerales microscópicamente
visibles y se estima la participación de cada tipo de
mineral.
b) Se determina el contenido cualitativo de la roca
observando una sección transparente de la roca en
cuestión a través de un micropolariscopio, identificando
todos los minerales y contando los diferentes tipos de
minerales (por ej. por medio de un ‘point counter’), que
aparecen en un área definida, por ej. de la dimensión 10 x
10 mm2.

41. Los cuatro parámetros del triángulo doble de
Streckeisen son
1. Q = Cuarzo y otros minerales de SiO2.
2. A = Feldespato alcalino (feldespato potásico incluido
pertita y albita con menos de 5% del componente
anortita, sanidina).
3. P = Plagioclasa (An 5 a 100), scapolita.
4. F = Feldespatoides : leucita, calsilita, nefelina, sodalita,
noseana, hauyna, cancrinita, analcima y los productos
de transformación de estos minerales.

42. Los porcentajes de volumen de los componentes A, P, Q o
F se determina contando los componentes A, P, Q o F o se
aplica una de las normas especiales a un análisis químico
de la roca. Se convierte los porcentajes de volumen de A,
P, Q o F a 100% y los resultados se presenta en el triángulo
doble de Streckeisen. De tal modo se puede clasificar una
roca magmática y se obtiene la denominación de la roca
en cuestión.

43. El problema de campo 9 y 10 ( Andesita-
Basalto/Diorita-Gabro)
Dioritas/andesitas y gabros/basaltos caen en el mismo
campo (campo10) del triángulo doble de Streckeisen. Casi
el único componente claro, de que se constituyen, es la
plagioclasa.
Se distingue entre diorita y gabro con base en la
composición de la plagioclasa :

44. Andesita y Basalto son rocas volcánicas, Diorita y Gabro son rocas intrusivas
