1. RUIDO
MAYRA HERRERA
RINSON RIVERA

2. RUIDO ELÉCTRICO
Interferencias o parásitos a
todas aquellas señales no
deseadas.
El ruido eléctrico es el
resultado de una cantidad
mayor o menor de señales
eléctricas aleatorias que se
acoplan en circuitos en los
que no deberían estar.

3. El ruido se produce tanto en circuitos de
señales como de alimentación
Generalmente, se convierte en un problema
cuando se producen en circuitos de
señales. Y particularmente son vulnerables
al ruido, dado que funcionan a altas
velocidades y con niveles de baja tensión.
Cuanto menor sea la tensión de la señal,
menos amplitud de la tensión de ruido se
puede tolerar.

4. CAUSAS DEL RUIDO
El ruido se debe a múltiples causas: a los
componentes electrónicos (amplificadores),
al ruido térmico de los resistores, a
las interferencias de señales externas, etc.
Actualmente los
amplificadores disponen
de un filtro que elimina
las bajas frecuencias a
partir de un determinado
punto

5. Otro problema del ruido es que afecta
negativamente la salud y el bienestar
humanos.
Algunos de los inconvenientes
producidos por el ruido son la pérdida
auditiva, el estrés, la alta presión
sanguínea, la pérdida de sueño, la
distracción y la pérdida de
productividad, así como una
reducción general de la calidad de
vida y la tranquilidad.
Es imposible eliminar totalmente el
ruido, ya que los componentes
electrónicos no son perfectos. Sin
embargo, es posible limitar su valor
de manera que la calidad de la
comunicación resulte aceptable.

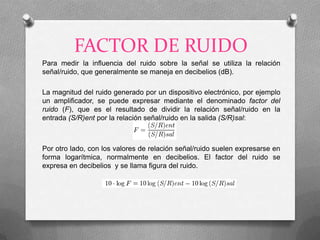

6. FACTOR DE RUIDO
Para medir la influencia del ruido sobre la señal se utiliza la relación
señal/ruido, que generalmente se maneja en decibelios (dB).
La magnitud del ruido generado por un dispositivo electrónico, por ejemplo
un amplificador, se puede expresar mediante el denominado factor del
ruido (F), que es el resultado de dividir la relación señal/ruido en la
entrada (S/R)ent por la relación señal/ruido en la salida (S/R)sal:
Por otro lado, con los valores de relación señal/ruido suelen expresarse en
forma logarítmica, normalmente en decibelios. El factor del ruido se
expresa en decibelios y se llama figura del ruido.

7. RUIDO INTERNO
Es la interferencia eléctrica generada dentro
de un dispositivo. Existen 3 tipos de ruido
generado internamente.
1. Térmico
2. Disparo
3. Tiempo de transito

8. 1. RUIDO TÉRMICO
Esta asociado con el movimiento
browniano de electrones dentro de un
conductor.
El ruido térmico es el movimiento
aleatorio de los electrones libres dentro
de un conductor causado por la
agitación térmica.

9. 2. RUIDO DE DISPARO
Es causado por la llegada aleatoria de
portadoras (huecos y electrones) en el
elemento de salida de un dispositivo
electrónico, tal como un diodo, transistor
FET.

10. 3.RUIDO DE TIEMPO DE
TRANSITO
Es cualquier modificaciones a una corriente
de portadores conforme pasa desde la
entrada hasta la salida de un dispositivo.
En altas frecuencias si los retardos de
transito son excesivos, el dispositivo el
dispositivo puede agregar mas ruido que
amplificación a la señal.

11. RELACION SEÑAL-RUIDO
La relación señal-ruido describe la cantidad de ruido que un
circuito puede tolerar antes de que la información válida, es
decir, la señal, se vea afectada.
Cuando se hacen medidas de tensión de señal en un
previo(imagen1),
Efecto del ruido
PREVIO
1mV
Se observa que cuando el nivel de la misma se hace cero a la
entrada, aun puede medirse una pequeña tensión a la salida,
que no puede ser de señal puesto que esta se ha anulado.
Esta componente se denomina ruido.

12. PARA DIFERENCIARLA DE
LO QUE ES SEÑAL
El origen del ruido puede ser vario, pero el
principal es el ruido térmico. si el ruido se
genera en la primera etapa del previo y los
circuitos no son capaces de distinguir entre
lo que contribuye ruido y señal útil, el
equipo amplificara ambos, con lo que a la
salida se obtendrá inevitablemente un
cierto nivel de ruido.

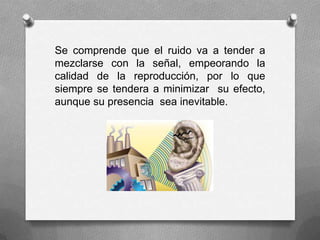

13. Se comprende que el ruido va a tender a
mezclarse con la señal, empeorando la
calidad de la reproducción, por lo que
siempre se tendera a minimizar su efecto,
aunque su presencia sea inevitable.

14. LA CANTIDAD DE RUIDO QUE SE VA A
PRESENTAR A LA SALIDA DEL EQUIPO SUELE
MEDIRSE DE DOS FORMAS DISTINTAS
1. Consiste en dar una TENSION
EQUIVALENTE DE RUIDO
2. forma de medida mas habitual consiste
en dar el cociente entre las medidas de
señal y ruido ala salida, cociente que
suele llamarse RELACION SEÑAL-
RUIDO (S/N) suele expresarse en dB.

15. RUIDO DE TRANSMISIÓN
Es de origen mecánico; es producto de las
irregularidades y defectos de fabricación de
todas las piezas que integran el sistema de
transmisión.
Estos ruidos se transmiten a través de la
cadena de amplificación.

16. MECANISMOS DE
ACOPLAMIENTO
Existen cuatro mecanismos básicos en el
acoplamiento de ruido:
1. Acoplamiento capacitivo
2. Acoplamiento inductivo
3. Ruido conducido
4.Interferencias de radiofrecuencia

17. 1. ACOPLAMIENTO CAPACITIVO
(basado en la tension)
O

18. 2. ACOPLAMIENTO INDUCTIVO
(basado en la corriente)
Todo conductor por el que fluya corriente
posee un campo magnético asociado.
Una corriente cambiante puede inducir
corriente en otro circuito, aunque dicho
circuito sea un solo lazo; dicho de otra
forma, el circuito fuente actúa como
transformador principal y el circuito de
destino se convierte en el secundario.

19. El efecto del acoplamiento inductivo
aumenta con los siguientes factores:
(1) mayor flujo de corriente
(2) mayor velocidad en el cambio de corriente,
(3) proximidad de dos conductores (principal y
secundario)
(4) (4) aumento de semejanza del conductor
adyacente con una bobina (diámetro
redondo en vez de plano, o bobinado en
lugar de recto).

20. 3. RUIDO CONDUCIDO
Dado que todos los ruidos acoplados
acaban como ruido conducido, este término
se emplea generalmente para denominar al
ruido acoplado por una conexión directa y
galvánica.
En esta categoría se incluyen los circuitos
que han compartido conductores (como los
neutros o los de tierra compartidos).

21. 4. INTERFERENCIAS DE
RADIOFRECUENCIA
Las interferencias de radiofrecuencia oscilan
entre 10 kHz y decenas de MHz. En estas
frecuencias, las longitudes de los cables
empiezan a actuar en el circuito culpable actúa
como antena transmisora y el circuito víctima
actúa como antena receptora.
Las interferencias de radiofrecuencia, como el
resto de mecanismos de acoplamiento, son tan
reales como la vida misma, pero se pueden
controlar1
