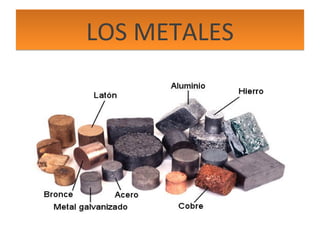

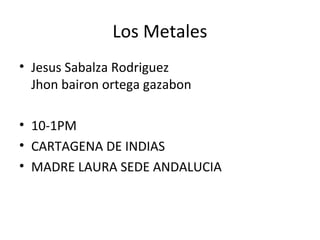

- 1. Los Metales • JesusSabalza Rodriguez Jhon bairon ortega gazabon • 10-1PM • CARTAGENA DE INDIAS • MADRE LAURA SEDE ANDALUCIA
- 2.

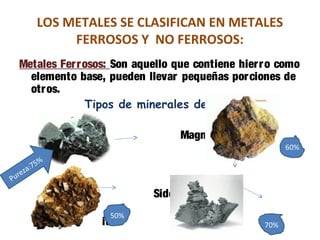

- 3. LOS METALES SECLASIFICAN EN METALES FERROSOS Y NO FERROSOS: Metales Ferrosos: Son aquello que contiene hierro como elemento base, pueden llevar pequeñas porciones de otros. Tipos de minerales de hierro: Magnetita Limonita Siderita Hematites Pureza:75% 50% 70% 60%

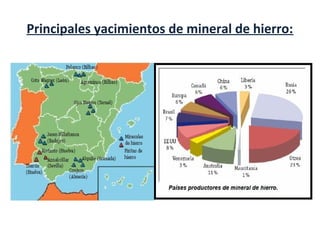

- 4. Principales yacimientos demineral de hierro:

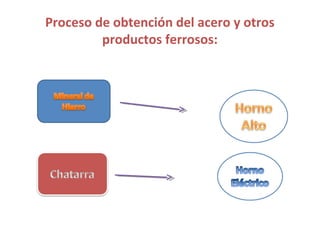

- 5. Proceso de obtencióndel acero y otros productos ferrosos:

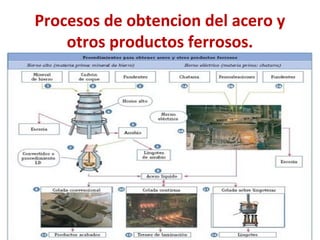

- 6. Procesos de obtenciondel acero y otros productos ferrosos.

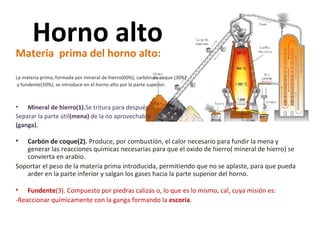

- 7. Horno alto Materia primadel horno alto: La materia prima, formada por mineral de hierro(60%), carbón de coque (30%) y fundente(10%), se introduce en el horno alto por la parte superior. • Mineral de hierro(1).Se tritura para después Separar la parte útil(mena) de la no aprovechable (ganga). • Carbón de coque(2). Produce, por combustión, el calor necesario para fundir la mena y generar las reacciones químicas necesarias para que el oxido de hierro( mineral de hierro) se convierta en arabio. Soportar el peso de la materia prima introducida, permitiendo que no se aplaste, para que pueda arder en la parte inferior y salgan los gases hacia la parte superior del horno. • Fundente(3). Compuesto por piedras calizas o, lo que es lo mismo, cal, cuya misión es: -Reaccionar químicamente con la ganga formando la escoria.

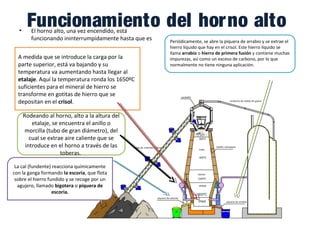

- 8. Funcionamiento del hornoalto• El horno alto, una vez encendido, está funcionando ininterrumpidamente hasta que es necesario hacerle una reparación.A medida que se introduce la carga por la parte superior, está va bajando y su temperatura va aumentando hasta llegar al etalaje. Aquí la temperatura ronda los 1650ºC suficientes para el mineral de hierro se transforme en gotitas de hierro que se depositan en el crisol. La cal (fundente) reacciona químicamente con la ganga formando la escoria, que flota sobre el hierro fundido y se recoge por un agujero, llamado bigotera o piquera de escoria. Periódicamente, se abre la piquera de arrabio y se extrae el hierro líquido que hay en el crisol. Este hierro líquido se llama arrabio o hierro de primera fusión y contiene muchas impurezas, así como un exceso de carbono, por lo que normalmente no tiene ninguna aplicación. Rodeando al horno, alto a la altura del etalaje, se encuentra el anillo o morcilla (tubo de gran diámetro), del cual se extrae aire caliente que se introduce en el horno a través de las toberas.

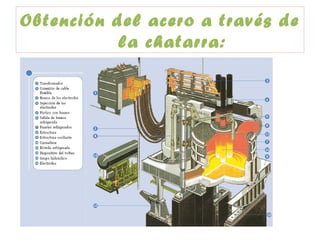

- 9. Obtención del aceroa través de la chatarra:

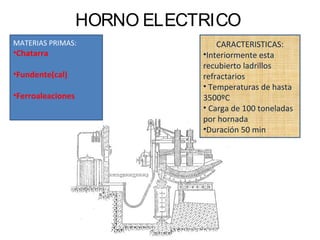

- 10. HORNO ELECTRICO CARACTERISTICAS: •Interiormente esta recubiertoladrillos refractarios • Temperaturas de hasta 3500ºC • Carga de 100 toneladas por hornada •Duración 50 min MATERIAS PRIMAS: •Chatarra •Fundente(cal) •Ferroaleaciones

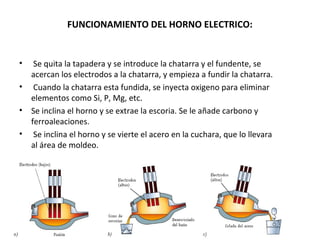

- 11. FUNCIONAMIENTO DEL HORNOELECTRICO: • Se quita la tapadera y se introduce la chatarra y el fundente, se acercan los electrodos a la chatarra, y empieza a fundir la chatarra. • Cuando la chatarra esta fundida, se inyecta oxigeno para eliminar elementos como Si, P, Mg, etc. • Se inclina el horno y se extrae la escoria. Se le añade carbono y ferroaleaciones. • Se inclina el horno y se vierte el acero en la cuchara, que lo llevara al área de moldeo.

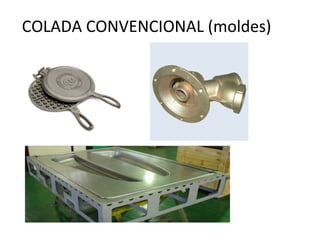

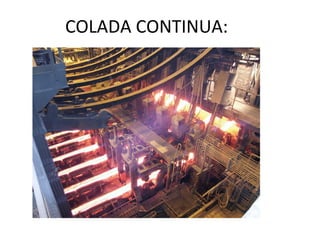

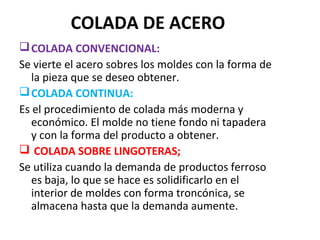

- 12. COLADA DE ACERO COLADACONVENCIONAL: Se vierte el acero sobres los moldes con la forma de la pieza que se deseo obtener. COLADA CONTINUA: Es el procedimiento de colada más moderna y económico. El molde no tiene fondo ni tapadera y con la forma del producto a obtener. COLADA SOBRE LINGOTERAS; Se utiliza cuando la demanda de productos ferroso es baja, lo que se hace es solidificarlo en el interior de moldes con forma troncónica, se almacena hasta que la demanda aumente.
- 13.
- 14.

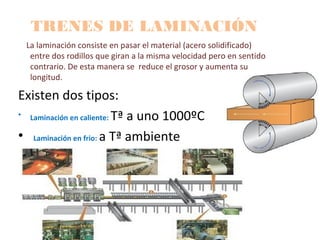

- 15. TRENES DE LAMINACIÓN Lalaminación consiste en pasar el material (acero solidificado) entre dos rodillos que giran a la misma velocidad pero en sentido contrario. De esta manera se reduce el grosor y aumenta su longitud. Existen dos tipos: • Laminación en caliente: Tª a uno 1000ºC • Laminación en frio: a Tª ambiente

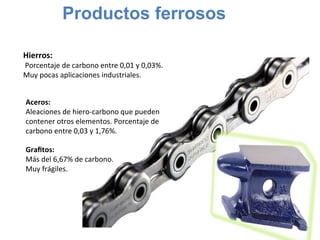

- 16. Productos ferrosos Hierros: Porcentaje decarbono entre 0,01 y 0,03%. Muy pocas aplicaciones industriales. Aceros: Aleaciones de hiero-carbono que pueden contener otros elementos. Porcentaje de carbono entre 0,03 y 1,76%. Grafitos: Más del 6,67% de carbono. Muy frágiles.
- 17. TIPOS DE ACERO Aceros Síaleados ¿Contienen otros elementos químicos ? No no aleados

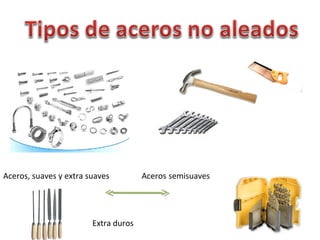

- 18. Aceros, suaves yextra suaves Aceros semisuaves Extra duros

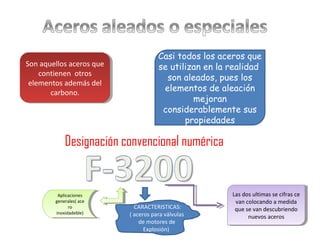

- 19. Designación convencional numérica Sonaquellos aceros que contienen otros elementos además del carbono. Son aquellos aceros que contienen otros elementos además del carbono. Casi todos los aceros que se utilizan en la realidad son aleados, pues los elementos de aleación mejoran considerablemente sus propiedades Aplicaciones generales( ace ro inoxidadeble) Aplicaciones generales( ace ro inoxidadeble) Las dos ultimas se cifras ce van colocando a medida que se van descubriendo nuevos aceros Las dos ultimas se cifras ce van colocando a medida que se van descubriendo nuevos aceros CARACTERISTICAS: ( aceros para válvulas de motores de Explosión)

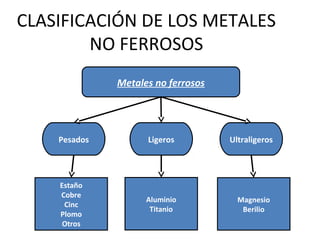

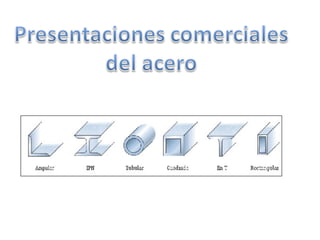

- 22. CLASIFICACIÓN DE LOSMETALES NO FERROSOS Metales no ferrosos Pesados Ligeros Ultraligeros Estaño Cobre Cinc Plomo Otros Aluminio Titanio Magnesio Berilio

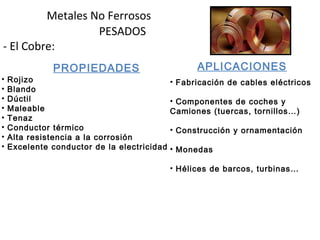

- 23. Metales No Ferrosos PESADOS -El Cobre: PROPIEDADES • Rojizo • Blando • Dúctil • Maleable • Tenaz • Conductor térmico • Alta resistencia a la corrosión • Excelente conductor de la electricidad APLICACIONES • Fabricación de cables eléctricos • Componentes de coches y Camiones (tuercas, tornillos…) • Construcción y ornamentación • Monedas • Hélices de barcos, turbinas…

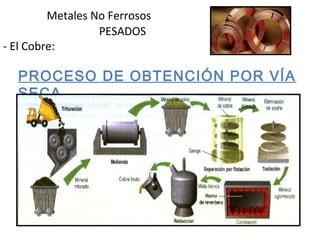

- 24. Metales No Ferrosos PESADOS -El Cobre: PROCESO DE OBTENCIÓN POR VÍA SECA

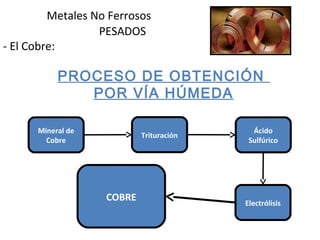

- 25. Metales No Ferrosos PESADOS -El Cobre: PROCESO DE OBTENCIÓN POR VÍA HÚMEDA Mineral de Cobre Trituración Ácido Sulfúrico Electrólisis COBRE
- 26. Metales No Ferrosos PESADOS -El Cobre: RECICLAJE DE CABLES Recogida Clasificación Corte y traslado Triturado Separación Plástico (I) Plástico (II) Cobre (I) Cobre (II)

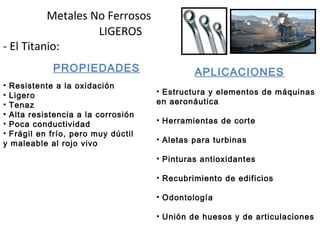

- 27. Metales No Ferrosos LIGEROS -El Titanio: PROPIEDADES • Resistente a la oxidación • Ligero • Tenaz • Alta resistencia a la corrosión • Poca conductividad • Frágil en frío, pero muy dúctil y maleable al rojo vivo APLICACIONES • Estructura y elementos de máquinas en aeronáutica • Herramientas de corte • Aletas para turbinas • Pinturas antioxidantes • Recubrimiento de edificios • Odontología • Unión de huesos y de articulaciones

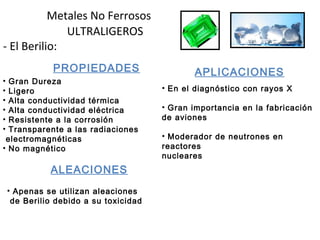

- 28. Metales No Ferrosos ULTRALIGEROS -El Berilio: PROPIEDADES • Gran Dureza • Ligero • Alta conductividad térmica • Alta conductividad eléctrica • Resistente a la corrosión • Transparente a las radiaciones electromagnéticas • No magnético ALEACIONES APLICACIONES • En el diagnóstico con rayos X • Gran importancia en la fabricación de aviones • Moderador de neutrones en reactores nucleares • Apenas se utilizan aleaciones de Berilio debido a su toxicidad
