Este documento trata sobre la seguridad en operaciones de izaje. Explica definiciones básicas como qué es un izaje, una eslinga y los datos que debe contener la etiqueta de un elemento de izaje. También cubre temas como los ángulos y resistencias de las eslingas, el cálculo de la carga de trabajo segura, recomendaciones para operaciones seguras de izaje y consideraciones importantes como determinar correctamente el centro de gravedad de la carga. El documento contiene varios módulos que profundizan en temas como

1. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
Seguridad en
Izajes
Preparado por: Patricio Agusto Alegría

2. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

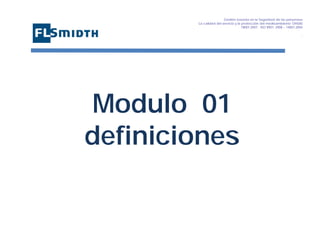

Modulo 01
definiciones

3. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

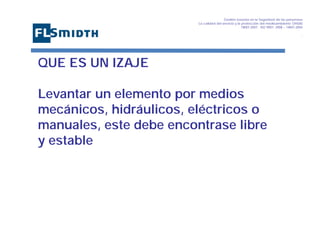

QUE ES UN IZAJE
Levantar un elemento por medios
mecánicos, hidráulicos, eléctricos o
manuales, este debe encontrase libre
y estable

4. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

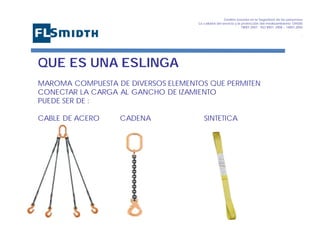

QUE ES UNA ESLINGA
MAROMA COMPUESTA DE DIVERSOS ELEMENTOS QUE PERMITEN
CONECTAR LA CARGA AL GANCHO DE IZAMIENTO
PUEDE SER DE :
CABLE DE ACERO
CADENA
SINTETICA

5. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

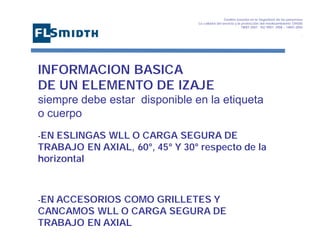

INFORMACION BASICA
DE UN ELEMENTO DE IZAJE
siempre debe estar disponible en la etiqueta
o cuerpo
-EN
ESLINGAS WLL O CARGA SEGURA DE
TRABAJO EN AXIAL, 60°, 45° Y 30° respecto de la
horizontal
-EN ACCESORIOS
COMO GRILLETES Y
CANCAMOS WLL O CARGA SEGURA DE
TRABAJO EN AXIAL

6. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

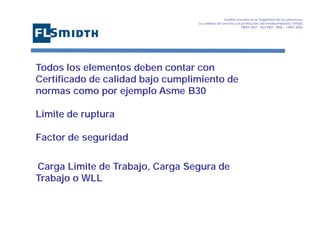

Todos los elementos deben contar con
Certificado de calidad bajo cumplimiento de
normas como por ejemplo Asme B30
Limite de ruptura
Factor de seguridad
Carga Limite de Trabajo, Carga Segura de
Trabajo o WLL

7. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
Ángulos y
resistencias

8. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

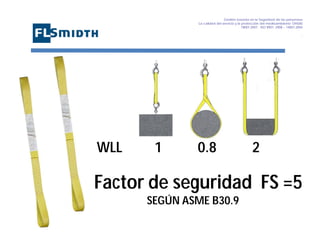

WLL
1
0.8
2
Factor de seguridad FS =5
SEGÚN ASME B30.9

9. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

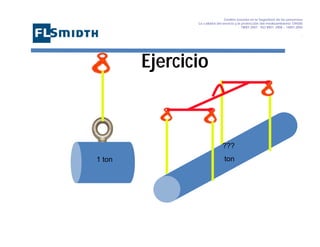

Ejercicio
???
1 ton
ton

10. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
A 60° pierde un 15%
Por lo tanto
Wll1 ton – 15% =0.85ton
Por 2 eslingas =1.7ton WLL
10
mts
10
mts
60°
1 ton
10 mts

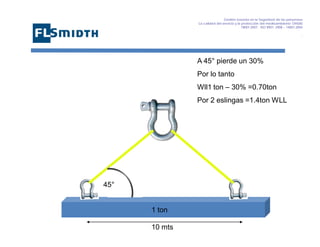

11. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
A 45° pierde un 30%
Por lo tanto
Wll1 ton – 30% =0.70ton
Por 2 eslingas =1.4ton WLL
45°
1 ton
10 mts

12. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
A 30° pierde un 50%
Por lo tanto
Wll1 ton – 50% =0.5ton
Por 2 eslingas =1.ton WLL
30°
1 ton
10 mts

13. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
A 30° pierde un 50% Por lo tanto
Wll1 ton – 50% =0.5ton
Menos un 25% por lazo
=0.375ton
Por 2 eslingas = 0.750 ton
WLL
30°
1 ton
1 ton
10 mts

14. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

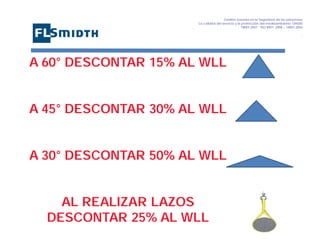

A 60° DESCONTAR 15% AL WLL
A 45° DESCONTAR 30% AL WLL
A 30° DESCONTAR 50% AL WLL
AL REALIZAR LAZOS
DESCONTAR 25% AL WLL

15. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

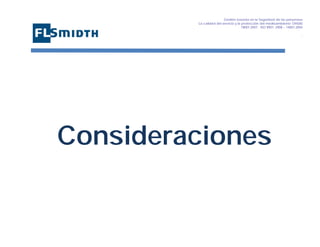

Consideraciones

16. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

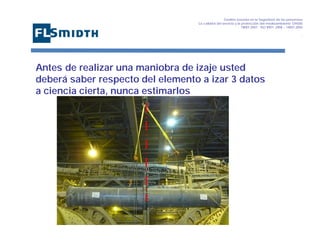

Antes de realizar una maniobra de izaje usted
deberá saber respecto del elemento a izar 3 datos
a ciencia cierta, nunca estimarlos

17. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

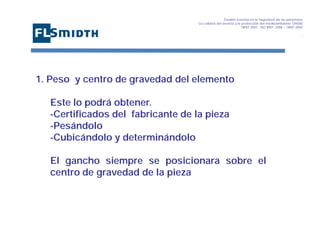

1. Peso y centro de gravedad del elemento
Este lo podrá obtener.
-Certificados del fabricante de la pieza
-Pesándolo
-Cubicándolo y determinándolo
El gancho siempre se posicionara sobre el
centro de gravedad de la pieza

18. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

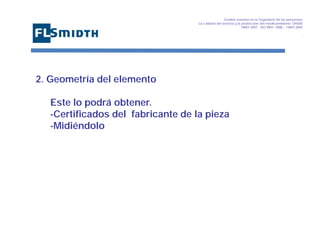

2. Geometría del elemento
Este lo podrá obtener.
-Certificados del fabricante de la pieza
-Midiéndolo

19. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

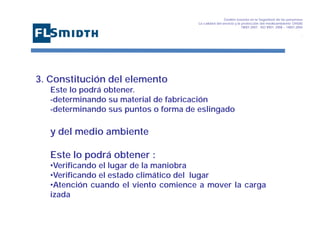

3. Constitución del elemento
Este lo podrá obtener.
-determinando su material de fabricación
-determinando sus puntos o forma de eslingado
y del medio ambiente
Este lo podrá obtener :
•Verificando el lugar de la maniobra
•Verificando el estado climático del lugar
•Atención cuando el viento comience a mover la carga
izada

20. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

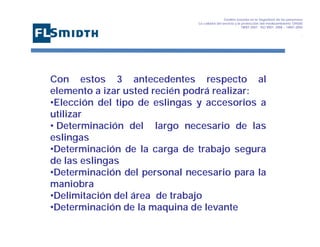

Con estos 3 antecedentes respecto al
elemento a izar usted recién podrá realizar:
•Elección del tipo de eslingas y accesorios a
utilizar
• Determinación del largo necesario de las
eslingas
•Determinación de la carga de trabajo segura
de las eslingas
•Determinación del personal necesario para la
maniobra
•Delimitación del área de trabajo
•Determinación de la maquina de levante

21. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
•No apretar la carga, ya que genera tensiones
adicionales a las eslingas.
•No pasar estrobos, eslingas o cadenas por cantos
vivos.
•No estar o circular, sobre o bajo la carga
•No sobrecargar
•No pintar los elementos de izaje
•No dejar una carga izada.

22. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

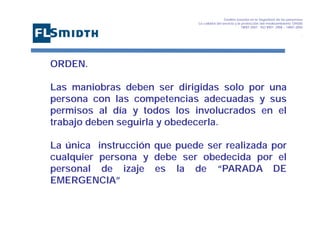

ORDEN.
Las maniobras deben ser dirigidas solo por una
persona con las competencias adecuadas y sus
permisos al día y todos los involucrados en el
trabajo deben seguirla y obedecerla.
La única instrucción que puede ser realizada por
cualquier persona y debe ser obedecida por el
personal de izaje es la de “PARADA DE
EMERGENCIA”

23. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

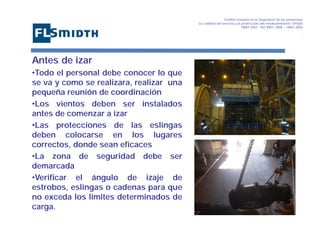

Antes de izar
•Todo el personal debe conocer lo que
se va y como se realizara, realizar una
pequeña reunión de coordinación
•Los vientos deben ser instalados
antes de comenzar a izar
•Las protecciones de las eslingas
deben colocarse en los lugares
correctos, donde sean eficaces
•La zona de seguridad debe ser
demarcada
•Verificar el ángulo de izaje de
estrobos, eslingas o cadenas para que
no exceda los limites determinados de
carga.

24. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

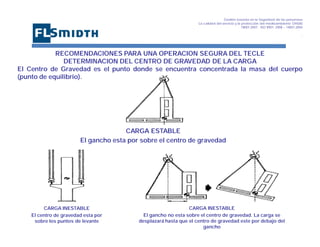

RECOMENDACIONES PARA UNA OPERACION SEGURA DEL TECLE
DETERMINACION DEL CENTRO DE GRAVEDAD DE LA CARGA
El Centro de Gravedad es el punto donde se encuentra concentrada la masa del cuerpo
(punto de equilibrio).
CARGA ESTABLE
El gancho esta por sobre el centro de gravedad
CARGA INESTABLE
El centro de gravedad esta por
sobre los puntos de levante
CARGA INESTABLE
El gancho no esta sobre el centro de gravedad. La carga se
desplazará hasta que el centro de gravedad este por debajo del
gancho

25. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

26. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

27. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

28. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

29. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

30. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

31. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

32. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
Modulo 02
Eslingas
Sintéticas

33. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

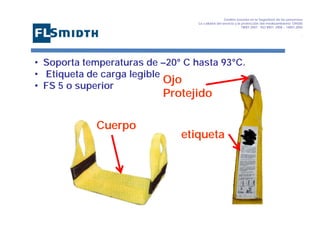

• Soporta temperaturas de –20° C hasta 93°C.
• Etiqueta de carga legible
Ojo
• FS 5 o superior
Protejido
Cuerpo
etiqueta

34. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

35. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

36. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

37. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

38. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

39. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

40. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

41. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

42. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

43. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
Modulo 03
Grilletes

44. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

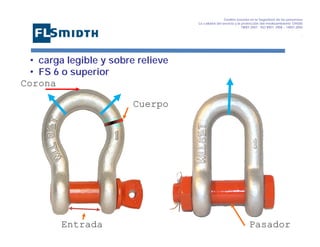

• carga legible y sobre relieve
• FS 6 o superior
Corona
Cuerpo
Entrada
Pasador

45. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

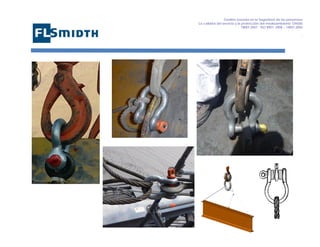

46. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

47. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
Zona
Elástica
Fluencia
Endurecimiento
Estricción

48. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS

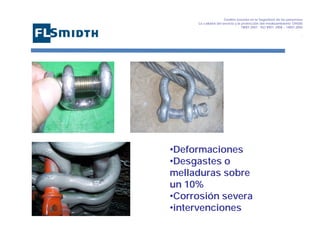

18001:2007 - ISO 9001: 2008 – 14001:2004
,
•Deformaciones
•Desgastes o
melladuras sobre
un 10%
•Corrosión severa
•intervenciones

49. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

50. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

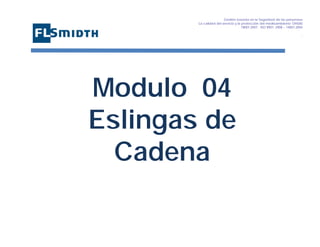

Modulo 04
Eslingas de
Cadena

51. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

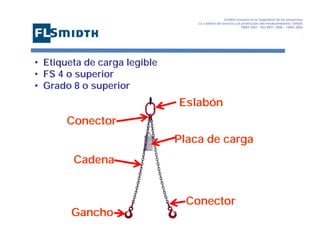

• Etiqueta de carga legible
• FS 4 o superior
• Grado 8 o superior
Eslabón
Conector
Placa de carga
Cadena
Conector
Gancho

52. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

53. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
Zona
Elástica
Fluencia
Endurecimiento
Estricción

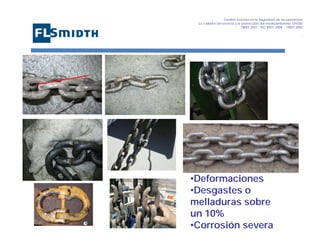

54. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
•Deformaciones
•Desgastes o
melladuras sobre
un 10%
•Corrosión severa

55. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

56. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

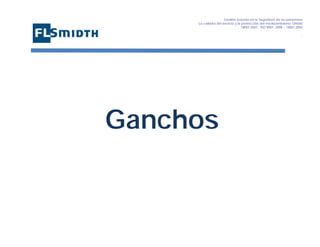

Ganchos

57. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

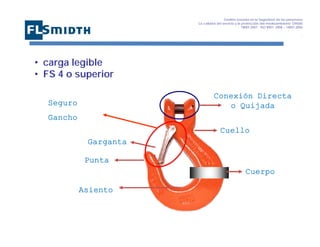

• carga legible
• FS 4 o superior
Conexión Directa
o Quijada
Seguro
Gancho
Cuello
Garganta
Punta
Cuerpo
Asiento

58. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

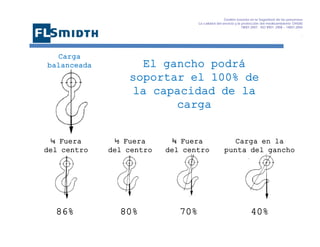

Carga
balanceada
El gancho podrá
soportar el 100% de
la capacidad de la
carga
¼ Fuera
del centro
½ Fuera
del centro
¾ Fuera
del centro
Carga en la
punta del gancho
86%
80%
70%
40%

59. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

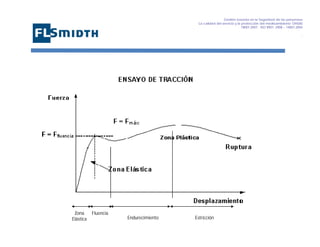

Zona
Elástica
Fluencia
Endurecimiento
Estricción

60. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

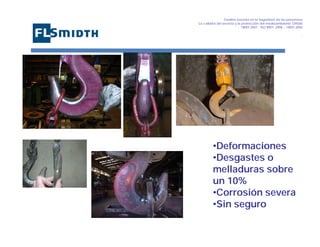

•Deformaciones
•Desgastes o
melladuras sobre
un 10%
•Corrosión severa
•Sin seguro

61. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

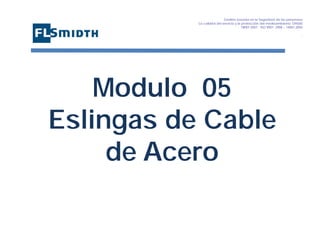

Modulo 05
Eslingas de Cable
de Acero

62. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
• Etiqueta de carga legible
• FS 5 o superior

63. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

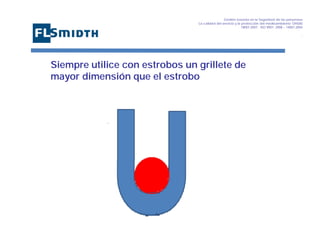

Siempre utilice con estrobos un grillete de
mayor dimensión que el estrobo

64. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

65. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

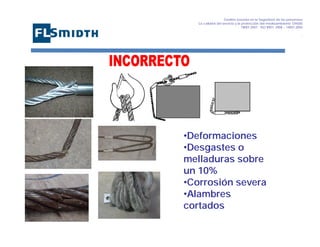

•Deformaciones
•Desgastes o
melladuras sobre
un 10%
•Corrosión severa
•Alambres
cortados

66. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

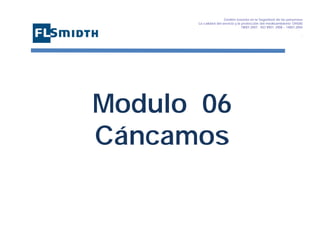

Modulo 06
Cáncamos

67. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

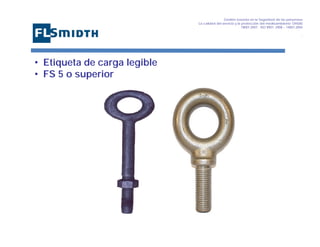

• Etiqueta de carga legible
• FS 5 o superior

68. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

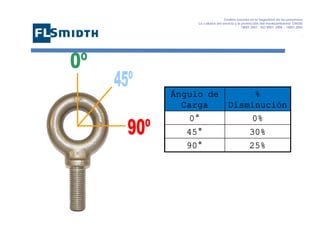

Ángulo de
Carga
%
Disminución
0°
0%
45°
30%
90°
25%

69. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

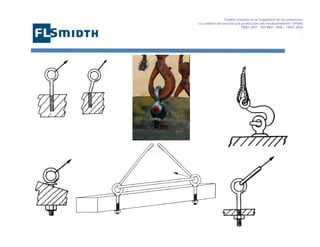

70. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

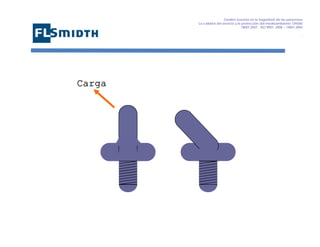

Carga

71. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

72. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
Zona
Elástica
Fluencia
Endurecimiento
Estricción

73. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

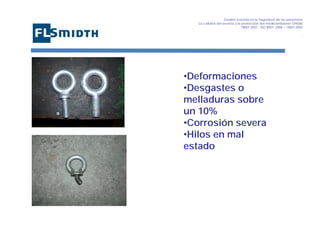

•Deformaciones
•Desgastes o
melladuras sobre
un 10%
•Corrosión severa
•Hilos en mal
estado

74. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

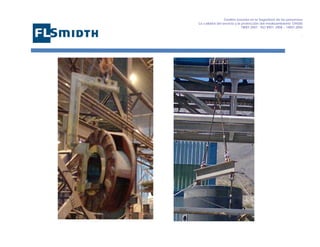

Modulo 7
Yugos y Machinas

75. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

76. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
Zona
Elástica
Fluencia
Endurecimiento
Estricción

77. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

78. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

79. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

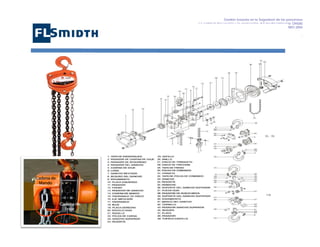

Modulo 8
Maquinas
manuales de
levante

80. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
Cadena de
Mando
Cadena de
Izaje

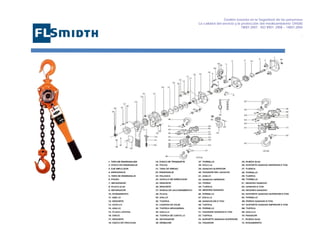

81. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

82. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

83. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

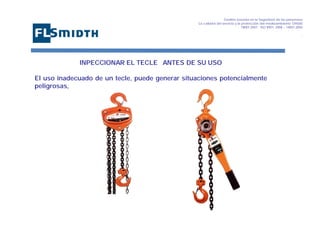

INPECCIONAR EL TECLE ANTES DE SU USO
El uso inadecuado de un tecle, puede generar situaciones potencialmente
peligrosas,

84. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

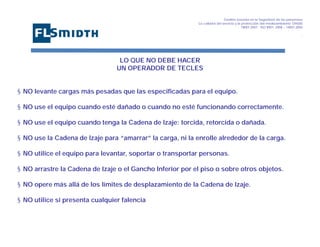

LO QUE NO DEBE HACER
UN OPERADOR DE TECLES
§ NO levante cargas más pesadas que las especificadas para el equipo.
§ NO use el equipo cuando esté dañado o cuando no esté funcionando correctamente.
§ NO use el equipo cuando tenga la Cadena de Izaje: torcida, retorcida o dañada.
§ NO use la Cadena de Izaje para “amarrar” la carga, ni la enrolle alrededor de la carga.
§ NO utilice el equipo para levantar, soportar o transportar personas.
§ NO arrastre la Cadena de Izaje o el Gancho Inferior por el piso o sobre otros objetos.
§ NO opere más allá de los límites de desplazamiento de la Cadena de Izaje.
§ NO utilice si presenta cualquier falencia

85. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

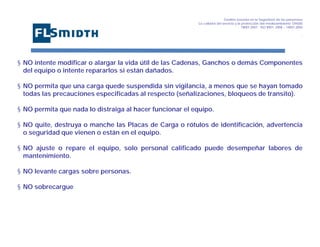

§ NO intente modificar o alargar la vida útil de las Cadenas, Ganchos o demás Componentes
del equipo o intente repararlos si están dañados.
§ NO permita que una carga quede suspendida sin vigilancia, a menos que se hayan tomado
todas las precauciones especificadas al respecto (señalizaciones, bloqueos de transito).
§ NO permita que nada lo distraiga al hacer funcionar el equipo.
§ NO quite, destruya o manche las Placas de Carga o rótulos de identificación, advertencia
o seguridad que vienen o están en el equipo.
§ NO ajuste o repare el equipo, solo personal calificado puede desempeñar labores de
mantenimiento.
§ NO levante cargas sobre personas.
§ NO sobrecargue

86. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
RECOMENDACIONES PARA UNA OPERACION SEGURA DEL TECLE
DETERMINACION DEL CENTRO DE GRAVEDAD DE LA CARGA
El Centro de Gravedad es el punto donde se encuentra concentrada la masa del cuerpo
(punto de equilibrio).
CARGA ESTABLE
El gancho esta por sobre el centro de gravedad
CARGA INESTABLE
El centro de gravedad esta por
sobre los puntos de levante
CARGA INESTABLE
El gancho no esta sobre el centro de gravedad. La carga se
desplazará hasta que el centro de gravedad este por debajo del
gancho

87. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

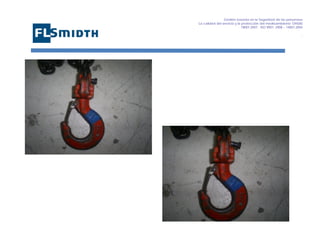

88. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

89. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,

90. Gestión basada en la Seguridad de las personasa
La calidad del servicio y la protección del medioambiente OHSAS
18001:2007 - ISO 9001: 2008 – 14001:2004
,
