1. UNIVERSIDAD AUTÓNOMA DEL
ESTADO DE MÉXICO
UAEM CU ZUMPANGO
MATERIA:
ELECTRICIDAD Y MAGNETISMO
PROFESOR: ING. RENE DOMÍNGUEZ ESCALONA
PRACTICA DE LABORATORIO:
CIRCUITO INTEGRADO DEL SEMÁFORO
06/12/2011
EQUIPO:
JUAN CARLOS FLORES BASTIDA
GERARDO GAMBOA GARCÍA
JESÚS RESENDIZ GARCÍA
CRISTIAN RAMIRO FEREGRINO

2. SEMÁFORO.
Los semáforos son dispositivos de señales que se sitúan en intersecciones de
calles, pasos de peatones y otros lugares para regular el tráfico de vehículos y el
tránsito de peatones.
Actualmente un semáforo es un dispositivo mecánico o eléctrico que regula el
tráfico de vehículos y peatones en las intersecciones de caminos. El tipo más
frecuente tiene tres luces de colores:
 Verde (1), para avanzar, puesto que no hay obstáculos.
 Rojo (3), para detenerse inmediatamente
 Amarillo o Ámbar (2) como paso intermedio del verde a rojo, o precaución si
está intermitente
El amarillo tiene un significado distinto si está intermitente (pasar con precaución)
o si está fijo (detenerse, si la velocidad que llevemos nos lo permite con
seguridad).
Circuito
Un circuito es una red eléctrica (interconexión de dos o más componentes, tales
como resistencias, inductores, condensadores, fuentes, interruptores y
semiconductores) que contiene al menos una trayectoria cerrada. Los circuitos
que contienen solo fuentes, componentes lineales (resistores, condensadores,
inductores), y elementos de distribución lineales (líneas de transmisión o cables)
pueden analizarse por métodos algebraicos para determinar su comportamiento
en corriente directa o en corriente alterna. Un circuito que tiene componentes
electrónicos es denominado un circuito electrónico. Estas redes son generalmente
no lineales y requieren diseños y herramientas de análisis mucho más complejos.

3. MATERIALES PARA LA ELABORACIÓN.
1.- CIRCUITO INTEGRADO TIMER 555.
2.- CONTADOR 193 DB
3.-COMPUERTAS LÓGICAS
AND 7408
NOT 7404
OR 7432
4. - LED:
2 ROJAS
2 VERDES
2 AMARILLO
5.-CABLE UTP
DESARROLLO.
SE EMPEZARA POR ELABORAR TABLA DE VERDAD PARA SABER EL TIEMPO DE CAMBIO DE LAS
LUCES.
TABLA DE VERDAD
SEMÁFORO 1 SEMÁFORO 2
DECIMAL A B C D R V A R V A
0 0 0 0 0 1 0 0 0 1 0
1 0 0 0 1 1 0 0 0 1 0
2 0 0 1 0 1 0 0 0 1 0
3 0 0 1 1 1 0 0 0 1 0
4 0 1 0 0 1 0 0 0 1 0
5 0 1 0 1 1 0 0 0 1 0
6 0 1 1 0 1 0 0 0 0 1
7 0 1 1 1 1 0 0 0 0 1
8 1 0 0 0 0 1 0 1 0 0
9 1 0 0 1 0 1 0 1 0 0
10 1 0 1 0 0 1 0 1 0 0
11 1 0 1 1 0 1 0 1 0 0
12 1 1 0 0 0 1 0 1 0 0
13 1 1 0 1 0 1 0 1 0 0

4. 14 1 1 1 0 0 0 1 1 0 0
15 1 1 1 1 0 0 1 1 0 0
PARA MEDIR EL TIEMPO DE CAMBIO DEL SEMÁFORO 1 DE LUZ ROJA SE
NIEGA PARA PASAR A TOMAMOS EL TIEMPO DE 8 PARA PASAR DESPUÉS
A VERDE A AMARILLO EN TIEMPO DE 6 Y 2 DE AMARILLO COMO SE VE EN
LA TABLA DE VERDAD.
PARA MEDIR EL SEMÁFORO 2 PARA PASARLO DE VERDE A AMARILLO SE
TOMO EL TIEMPO DE 5 Y SE CAMBIA A AMARILLO PARA QUE COINCIDAN
LOS 2 SEMÁFOROS Y CAMBIA A ROJO PARA VERDE DEL SEMÁFORO 1.
MAPAS DE KARNAUGH
SEMÁFORO 1
CD 00 01 11 10
AB
00 1 1 1 1
01 1 1 1 1
11 0 0 0 0
10 0 0 0 0
R1=Ā
CD 00 01 11 10
AB
00 0 0 0 0
01 0 0 0 0
11 1 1 0 0
10 1 1 1 1
V1= ĈA+AB´
CD 00 01 11 10
AB
00 0 0 0 0
01 0 0 0 0
11 0 0 1 1

5. 10 0 0 0 0

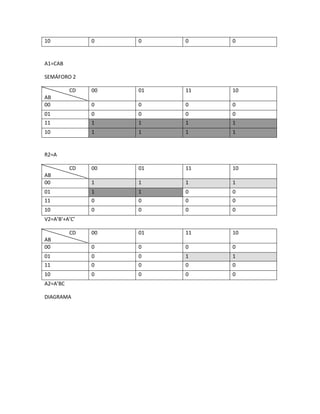

A1=CAB
SEMÁFORO 2
CD 00 01 11 10
AB
00 0 0 0 0
01 0 0 0 0
11 1 1 1 1
10 1 1 1 1
R2=A
CD 00 01 11 10
AB
00 1 1 1 1
01 1 1 0 0
11 0 0 0 0
10 0 0 0 0
V2=A’B’+A’C’
CD 00 01 11 10
AB
00 0 0 0 0
01 0 0 1 1
11 0 0 0 0
10 0 0 0 0
A2=A’BC
DIAGRAMA

6. 555

7. PROTOTIPO DE MAQUETA
