Este documento presenta varios ejercicios sobre circuitos digitales y lógica combinacional. Incluye tablas de verdad y funciones lógicas para circuitos compuestos por compuertas AND, OR y NOT. También incluye hallar la función lógica de tablas dadas y expresar funciones en forma canónica.

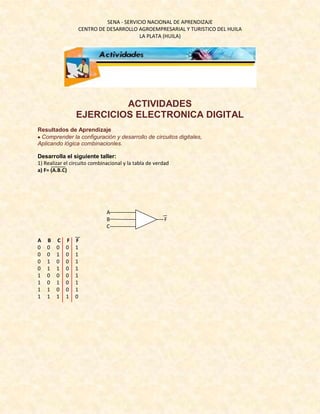

1. ACTIVIDADES<br />EJERCICIOS ELECTRONICA DIGITAL<br />Resultados de Aprendizaje<br />Comprender la configuración y desarrollo de circuitos digitales,<br />Aplicando lógica combinacionles.<br />Desarrolla el siguiente taller:<br />1) Realizar el circuito combinacional y la tabla de verdad<br />a) F= (A.B.C)<br /> A<br /> B F<br /> C<br />A B C F F<br />0 0 0 0 1<br />0 0 1 0 1<br />0 1 0 0 1<br />0 1 1 0 1<br />1 0 0 0 1<br />1 0 1 0 1<br />1 1 0 0 1<br />1 1 1 1 0<br />b) S= (M+N) (M+N+P)(P+M)<br /> <br /> M N P L<br /> <br /> O S<br /> Q<br />M N P L O Q S<br />0 0 0 0 0 0 0<br />0 0 1 0 1 1 0<br />0 1 0 1 1 0 0<br />0 1 1 1 1 1 1<br />1 0 0 1 1 1 1<br />1 0 1 1 1 1 1<br />1 1 0 1 1 1 1<br />1 1 1 1 1 1 1<br />C) F= (Z.P.R) + (Z. P) + R+ Z<br />Z P R<br /> X<br /> <br /> Y <br /> <br /> F<br /> <br /> <br />P R Z P R Z X Y F<br />0 0 0 1 1 1 0 0 0<br />0 0 1 1 1 0 0 0 1<br />0 1 0 1 0 1 0 0 0<br />0 1 1 1 0 0 0 1 1<br />1 0 0 0 1 1 0 0 0<br />1 0 1 0 1 0 0 0 1<br />1 1 0 0 0 1 0 0 0<br />1 1 1 0 0 0 1 1 1<br />D) F= (A.B) + (A.B) + C<br /> A B C D<br /> <br /> E F<br /> <br />A B C B C D E F<br />0 0 0 1 1 0 0 0<br />0 0 1 1 0 0 0 0<br />0 1 0 0 1 0 0 1<br />0 1 1 0 0 0 0 1<br />1 0 0 1 1 0 0 0<br />1 0 1 1 0 0 0 0<br />1 1 0 0 1 1 1 1<br />1 1 1 0 1 1 1 1<br />E) K = A + (B.C.D)<br />A B C D<br /> E<br /> K<br />A B C D E K<br />0 0 0 0 0 0<br />0 0 0 1 0 0<br />0 0 1 0 0 0<br />0 0 1 1 0 0<br />0 1 0 0 0 0<br />0 1 0 1 0 0<br />0 1 1 0 0 0<br />0 1 1 1 1 1<br />1 0 0 0 0 1<br />1 0 0 1 0 1<br />1 0 1 0 0 1<br />1 0 1 1 0 1 <br />1 1 0 0 0 1<br />1 1 0 1 0 1<br />1 1 1 0 0 1<br />1 1 1 1 1 1<br />2) Encuentra la función de los siguientes circuitos.<br /> R = (O + N) (M + N + O)<br />F = (A + B) + (B + C) + (D + C)<br />F = (A + B) + ( A * B)<br />3. Hallar la función de la tabla<br />PRIMERA FORMA CANONICA.<br />XYZF00010011010101111000101011011110<br />X * Y * Z <br />X * Y * Z<br />X * Y * Z<br />X * Y * Z<br />X * Y * Z<br />F = X * Y * Z + X * Y * Z + X * Y * Z + X * Y * Z + X * Y * Z<br />SEGUNDA FORMA CANONICA<br />OPQL00010011010001101001101111001110<br />O + P + Q<br />O + P + Q<br />O + P + Q<br />O + P + Q<br />L = (O + P + Q) (O + P = Q) (O + P + Q) (O + P + Q)<br />
