Este informe de laboratorio describe el objetivo de analizar y construir circuitos lógicos utilizando compuertas AND, OR y NOT. Incluye la teoría sobre cada tipo de compuerta, una tabla de verdad con 16 entradas y la validación experimental de dos circuitos usando compuertas AND y OR. El informe concluye que las compuertas lógicas juegan un papel fundamental en el desarrollo de circuitos eléctricos y que la tabla de verdad muestra todas las posibles salidas.

1. INFORME DE LABORATORIO
PROGRAMA: INGENIERIA DE SISTEMAS
ASIGNATURA: ELECTRONICA DIGITAL
1

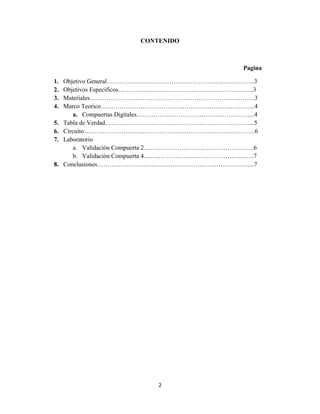

2. CONTENIDO
Pagina
1. Objetivo General……………………………………………………………..3
2. Objetivos Especificos………………………………………………………..3
3. Materiales…………………………………………………………………….3
4. Marco Teorico………………………………………………………………..4
a. Compuertas Digitales………………………………………………...4
5. Tabla de Verdad……………………………………………………………...5
6. Circuito……………………………………………………………………….6
7. Laboratorio
a. Validación Compuerta 2....…………………………………………..6
b. Validación Compuerta 4....…………………………………………..7
8. Conclusiones………………………………………………………………....7
2

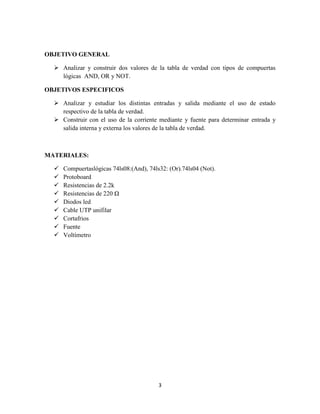

3. OBJETIVO GENERAL
 Analizar y construir dos valores de la tabla de verdad con tipos de compuertas
lógicas AND, OR y NOT.
OBJETIVOS ESPECIFICOS
 Analizar y estudiar los distintas entradas y salida mediante el uso de estado
respectivo de la tabla de verdad.
 Construir con el uso de la corriente mediante y fuente para determinar entrada y
salida interna y externa los valores de la tabla de verdad.
MATERIALES:
 Compuertaslógicas 74ls08:(And), 74ls32: (Or).74ls04 (Not).
 Protoboard
 Resistencias de 2.2k
 Resistencias de 220 Ω
 Diodos led
 Cable UTP unifilar
 Cortafrios
 Fuente
 Voltímetro
3

4. MARCO TEORICO
COMPUERTAS DIGITALES
Es un esquemao diagrama donde nos informa el funcionamiento de los comportamientos
electronicos de un dispositivo, acontinuacion mostraremos los diferentes circuitos digitales
para las compuertas trabajadas, mediante el programa Cedarls.

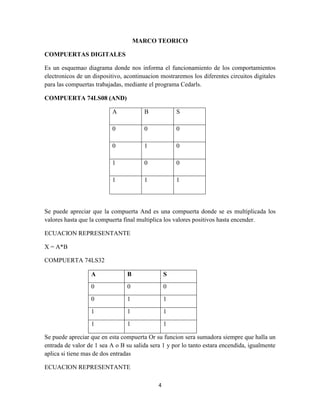

COMPUERTA 74LS08 (AND)
A B S
0 0 0
0 1 0
1 0 0
1 1 1
Se puede apreciar que la compuerta And es una compuerta donde se es multiplicada los
valores hasta que la compuerta final multiplica los valores positivos hasta encender.
ECUACION REPRESENTANTE
X = A*B
COMPUERTA 74LS32
A B S
0 0 0
0 1 1
1 1 1
1 1 1
Se puede apreciar que en esta compuerta Or su funcion sera sumadora siempre que halla un
entrada de valor de 1 sea A o B su salida sera 1 y por lo tanto estara encendida, igualmente
aplica si tiene mas de dos entradas
ECUACION REPRESENTANTE
4

5. X = A+B

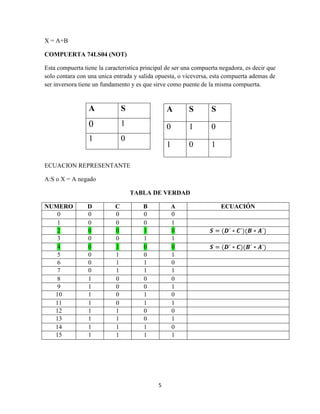

COMPUERTA 74LS04 (NOT)
Esta compuerta tiene la caracteristica principal de ser una compuerta negadora, es decir que
solo contara con una unica entrada y salida opuesta, o viceversa, esta compuerta ademas de
ser inversora tiene un fundamento y es que sirve como puente de la misma compuerta.
A S A S S
0 1 0 1 0
1 0
1 0 1
ECUACION REPRESENTANTE
A:S o X = A negado
TABLA DE VERDAD
NUMERO D C B A ECUACIÓN
0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 0 1 0 1
6 0 1 1 0
7 0 1 1 1
8 1 0 0 0
9 1 0 0 1
10 1 0 1 0
11 1 0 1 1
12 1 1 0 0
13 1 1 0 1
14 1 1 1 0
15 1 1 1 1
5

6. Numero
2
Numero
4

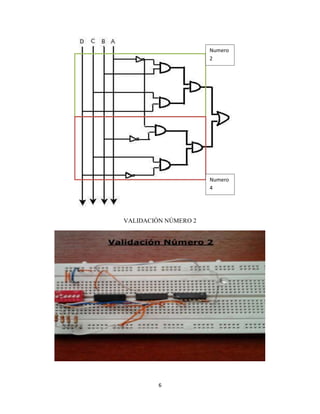

VALIDACIÓN NÚMERO 2
6

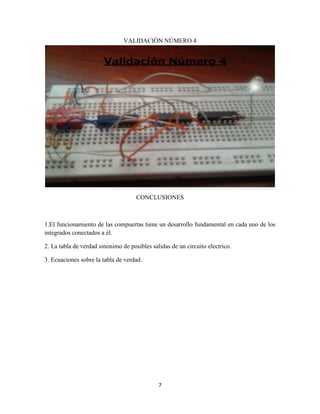

7. VALIDACIÓN NÚMERO 4
CONCLUSIONES
1.El funcionamiento de las compuertas tiene un desarrollo fundamental en cada uno de los
integrados conectados a él.
2. La tabla de verdad sinonimo de posibles salidas de un circuito electrico.
3. Ecuaciones sobre la tabla de verdad.
7
