Los sensores piezo-resistivos utilizan cambios en la resistividad de materiales semiconductores cuando se someten a tensión mecánica para medir presión. Constan de un puente de Wheatstone hecho de resistencias de semiconductor sobre un delgado diafragma de aluminio, donde un lado está sujeto a una presión de referencia y el otro a la presión a medir, generando variaciones en la tensión de salida proporcionales a los cambios de presión.

1. Sensores piezo-resistivos
Integrante: Emilio José Alvarado

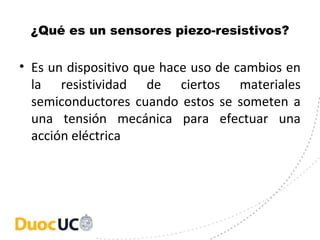

2. ¿Qué es un sensores piezo-resistivos?
• Es un dispositivo que hace uso de cambios en
la resistividad de ciertos materiales
semiconductores cuando estos se someten a
una tensión mecánica para efectuar una
acción eléctrica

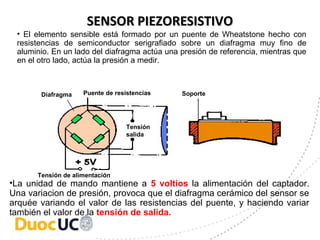

3. Puente de resistenciasDiafragma
Tensión de alimentación
Tensión
salida
Soporte
SENSOR PIEZORESISTIVOSENSOR PIEZORESISTIVO
• El elemento sensible está formado por un puente de Wheatstone hecho con
resistencias de semiconductor serigrafiado sobre un diafragma muy fino de
aluminio. En un lado del diafragma actúa una presión de referencia, mientras que
en el otro lado, actúa la presión a medir.
•La unidad de mando mantiene a 5 voltios la alimentación del captador.
Una variacion de presión, provoca que el diafragma cerámico del sensor se
arquée variando el valor de las resistencias del puente, y haciendo variar
también el valor de la tensión de salida.
