El documento compara vigas isostáticas e hiperestáticas, explicando que las primeras pueden ser analizadas con tres condiciones de equilibrio y son estáticamente determinadas. Por otro lado, las vigas hiperestáticas requieren métodos adicionales para su análisis, ya que tienen más reacciones que ecuaciones de equilibrio. También se discute la descomposición de vigas hiperestáticas en varias vigas para facilitar su resolución.

1. 1
UNIVERSIDAD CESAR
VALLEJO
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
TEMA
DIFERENCIA ENTRE EL TIPO DE VIGA
ISOSTÁTICA E HIPERESTÁTICA
SESIÓN 8
PARTICIPANTE
HENOSTROZA YANAC Orlando Rover
CURSO
MECÁNICA ESTRUCTURAL RESISTENCIA DE
MATERIALES
HUARAZ PERÚ
MAYO DEL 2024

2. 2

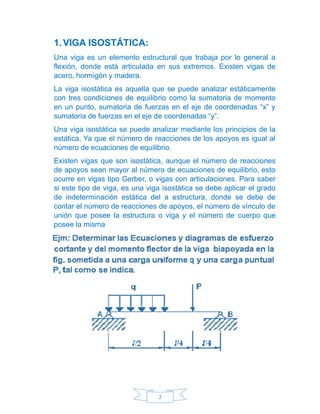

1.VIGA ISOSTÁTICA:
Una viga es un elemento estructural que trabaja por lo general a
flexión, donde está articulada en sus extremos. Existen vigas de
acero, hormigón y madera.
La viga isostática es aquella que se puede analizar estáticamente
con tres condiciones de equilibrio como la sumatoria de momento
en un punto, sumatoria de fuerzas en el eje de coordenadas “x” y
sumatoria de fuerzas en el eje de coordenadas “y”.
Una viga isostática se puede analizar mediante los principios de la
estática, Ya que el número de reacciones de los apoyos es igual al
número de ecuaciones de equilibrio.
Existen vigas que son isostática, aunque el número de reacciones
de apoyos sean mayor al número de ecuaciones de equilibrio, esto
ocurre en vigas tipo Gerber, o vigas con articulaciones. Para saber
si este tipo de viga, es una viga isostática se debe aplicar el grado
de indeterminación estática del a estructura, donde se debe de
contar el número de reacciones de apoyos, el número de vínculo de
unión que posee la estructura o viga y el número de cuerpo que
posee la misma

3. 3

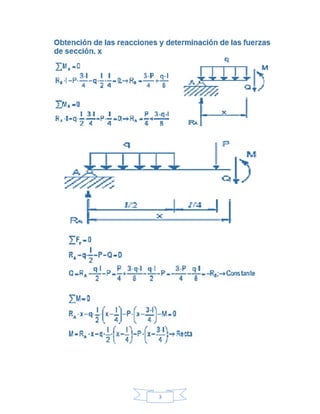

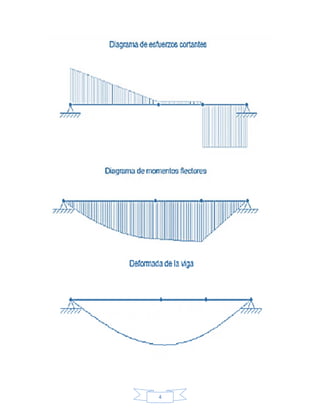

4. 4

5. 5

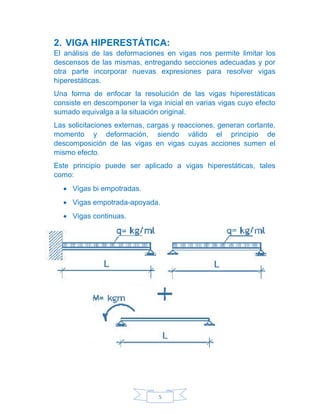

2. VIGA HIPERESTÁTICA:
El análisis de las deformaciones en vigas nos permite limitar los
descensos de las mismas, entregando secciones adecuadas y por
otra parte incorporar nuevas expresiones para resolver vigas
hiperestáticas.
Una forma de enfocar la resolución de las vigas hiperestáticas
consiste en descomponer la viga inicial en varias vigas cuyo efecto
sumado equivalga a la situación original.
Las solicitaciones externas, cargas y reacciones, generan cortante,
momento y deformación, siendo válido el principio de
descomposición de las vigas en vigas cuyas acciones sumen el
mismo efecto.
Este principio puede ser aplicado a vigas hiperestáticas, tales
como:
• Vigas bi empotradas.
• Vigas empotrada-apoyada.
• Vigas continuas.

6. 6

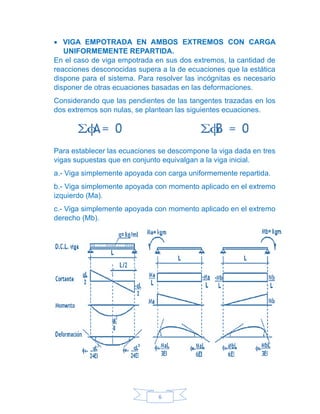

• VIGA EMPOTRADA EN AMBOS EXTREMOS CON CARGA
UNIFORMEMENTE REPARTIDA.
En el caso de viga empotrada en sus dos extremos, la cantidad de
reacciones desconocidas supera a la de ecuaciones que la estática
dispone para el sistema. Para resolver las incógnitas es necesario
disponer de otras ecuaciones basadas en las deformaciones.
Considerando que las pendientes de las tangentes trazadas en los
dos extremos son nulas, se plantean las siguientes ecuaciones.
Para establecer las ecuaciones se descompone la viga dada en tres
vigas supuestas que en conjunto equivalgan a la viga inicial.
a.- Viga simplemente apoyada con carga uniformemente repartida.
b.- Viga simplemente apoyada con momento aplicado en el extremo
izquierdo (Ma).
c.- Viga simplemente apoyada con momento aplicado en el extremo
derecho (Mb).

7. 7

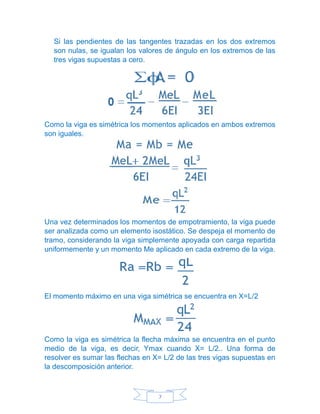

Si las pendientes de las tangentes trazadas en los dos extremos
son nulas, se igualan los valores de ángulo en los extremos de las
tres vigas supuestas a cero.
Como la viga es simétrica los momentos aplicados en ambos extremos
son iguales.
Una vez determinados los momentos de empotramiento, la viga puede
ser analizada como un elemento isostático. Se despeja el momento de
tramo, considerando la viga simplemente apoyada con carga repartida
uniformemente y un momento Me aplicado en cada extremo de la viga.
El momento máximo en una viga simétrica se encuentra en X=L/2
Como la viga es simétrica la flecha máxima se encuentra en el punto
medio de la viga, es decir, Ymax cuando X= L/2.. Una forma de
resolver es sumar las flechas en X= L/2 de las tres vigas supuestas en
la descomposición anterior.

8. 8

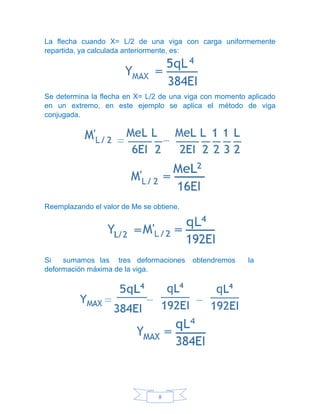

La flecha cuando X= L/2 de una viga con carga uniformemente
repartida, ya calculada anteriormente, es:

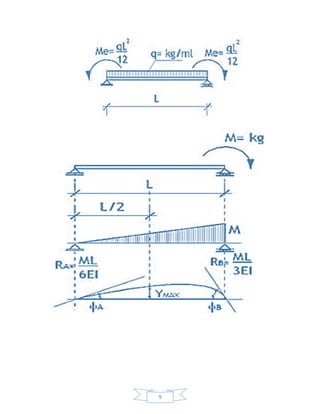

Se determina la flecha en X= L/2 de una viga con momento aplicado
en un extremo, en este ejemplo se aplica el método de viga
conjugada.
Reemplazando el valor de Me se obtiene.
Si sumamos las tres deformaciones obtendremos la
deformación máxima de la viga.

9. 9
