SET DE APUNTES _1.pdf
- 1.
- 2. PROGRAMA MARZO ABRIL MAYOJUNIO JULIO LUNES 04 LUNES 01 LUNES 06 LUNES 03 PRUEBA 2 – 35% ENTREGA TALLER 2 LUNES 01 EXAMEN LUNES 11 LUNES 08 ENTREGA TEMARIO TALLER 1 LUNES 13 TRABAJO 1-15% LUNES 10 RECUPERATIVAS CON JUSTIFICACION LUNES 08 COLOCACION NOTAS FINALES LUNES 18 LUNES 15 LUNES 20 ENTREGA TEMARIO TALLER 2 LUNES 17 LUNES 25 LUNES 22 PRUEBA 1 – 35% ENTREGA TALLER 1 LUNES 27 LUNES 24 LUNES 29
- 3.

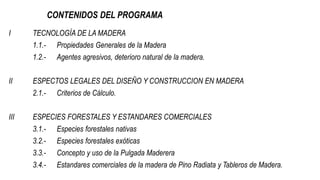

- 4. CONTENIDOS DEL PROGRAMA ITECNOLOGÍA DE LA MADERA 1.1.- Propiedades Generales de la Madera 1.2.- Agentes agresivos, deterioro natural de la madera. II ESPECTOS LEGALES DEL DISEÑO Y CONSTRUCCION EN MADERA 2.1.- Criterios de Cálculo. III ESPECIES FORESTALES Y ESTANDARES COMERCIALES 3.1.- Especies forestales nativas 3.2.- Especies forestales exóticas 3.3.- Concepto y uso de la Pulgada Maderera 3.4.- Estandares comerciales de la madera de Pino Radiata y Tableros de Madera.
- 5. CONTENIDOS DEL PROGRAMA IVSISTEMAS CONSTRUCTIVOS EN MADERA 4.1.- Sistema Plataforma 4.2.- Sistema Baloon o Continuo. 4.3.- Sistema Poste Viga 4.4.- Sistema Modular Transportable V FUNDACIONES 5.1.- Cimiento continuo o Fundación corrida. 5.2.- Cimientos aislados de hormigón (Poyos de fundación). 5.3.- Cimientos Aislados de hormigón y rollizos de madera. 5.4.- Plataforma de hormigón armado.
- 6. CONTENIDOS DEL PROGRAMA VIENTRAMADOS HORIZONTALES 6.1.- Envigados estructurales de piso. 6.2.- Envigados estructurales de entre-piso 6.3.- Otros tipos de envigados VII ENTRAMADOS VERTICALES 7.1.- Requisitos de los entramados verticales: Tabiques 7.2.- Tabique estructural perimetral (TEP). 7.3.- Tabique estructural interior (TEI). 7.4.- Tabique auto-soportante interior (TAI) 7.5.- Tabiques SIP 7.6.- Tabique macizo.
- 7. CONTENIDOS DEL PROGRAMA VIIIESTRUCTURA DE TECHUMBRE 8.1.- Criterios generales de diseño. 8.2.- Cerchas prefabricadas: Madera y tablero estructural 8.3.- Cerchas prefabricadas: Madera y platos dentados 8.4.- Soluciones de aleros IX ESCALERAS 9.1.- Partes, piezas y componentes 9.2.- Barandas. 7.3.- Trazados y niveles
- 8. CONTENIDOS DEL PROGRAMA XCRITERIOS DE PROTECCIÓN CONTRA EL FUEGO 10.1.- Protección pasiva. 10.2.- Elementos constructivos verticales. 10.3.- Elementos constructivos horizontales. 10.4.- Cortafuegos. XI COMPONENTES DE TERMINACIO 11.1.- Molduras: junquillos, guardapolvos, cornisas, centros 11.2.- Puertas y ventanas 11.3.- Pavimentos de madera 11.4.- Revestimientos interiores y exteriores de madera
- 9. CONTENIDOS DEL PROGRAMA XIIMADERA LAMINADA ENCOLADA 12.1.- Obras luces menores 12.2.- Obras luces mayores

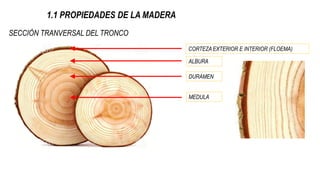

- 10. 1.1 PROPIEDADES DELA MADERA SECCIÓN TRANVERSAL DEL TRONCO CORTEZA EXTERIOR E INTERIOR (FLOEMA) ALBURA DURAMEN MEDULA
- 11. 1.1 PROPIEDADES DELA MADERA SECCIÓN TRANVERSAL DEL TRONCO MADERA DE PRIMAVERA O TEMPRANA MADERA DE VERANO O TARDIA ANILLO DE CRECIMIENTO
- 13. 1.1 PROPIEDADES DELA MADERA ZONAS APRECIABLES HACIA EL INTERIOR: • CORTEZA: Células muertas, de aspecto resquebrajado, función de protección, piel. • ALBURA: Cumple la función de sostén y traslado de agua y nutrientes. • DURAMEN. Cumplen la función de sostén pero son células inactivas. • MEDULA: Tejido inactivo, sin función específica. • ANILLOS DE CRECIMIENTO: Concéntricos, apreciables a simple vista, dependiendo de la especie. • CONIFERAS: Anillos de crecimiento diferenciados, hoja perenne • LATIFOLEADAS: Anillos de crecimientos no son tan apreciables, hoja caduca
- 14. 1.1 PROPIEDADES DELA MADERA 1.1.1.- PROPIEDADES BÁSICAS DE LA MADERA • MATERIAL BIOLOGICO: Compuesto por moléculas de celulosa y lignina. Es biodegradable y susceptible al ataque de hongos e insectos. • MATERIAL ANISOTRÓPICO: El comportamiento físico-mecánico, depende de la dirección de la carga con respecto a la a la dirección longitudinal de las fibras. • MATERIAL HIGROSCÓPICO: Capacidad de captar y ceder humedad con el medio.
- 15. 1.1 PROPIEDADES DELA MADERA MATERIAL HIGROSCOPICO: • Ceder humedad con el ambiente, depende de la temperatura y humedad relativa del aire. • Fenómeno responsable de las variaciones dimensionales y deformaciones de la madera. • Es necesario conocer parámetros de resistencia en 3 direcciones o EJES: • Longitudinal o axial: paralelo a la dirección de las fibras • Radial: Perpendicular a los anillos de crecimiento y al eje longitudinal • Tangencial: Tangente a los anillos de crecimiento.
- 16. 1.1 PROPIEDADES DELA MADERA MATERIALANISOTRÓPICO: • Comportamiento diferenciado según el plano o dirección de la carga o esfuerzo sometido. • La madera presenta mayor resistencia (entre 20 a 200 veces), en el sentido longitudinal que en el transversal.

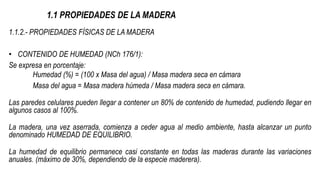

- 17. 1.1 PROPIEDADES DELA MADERA 1.1.2.- PROPIEDADES FÍSICAS DE LA MADERA • CONTENIDO DE HUMEDAD (NCh 176/1): Se expresa en porcentaje: Humedad (%) = (100 x Masa del agua) / Masa madera seca en cámara Masa del agua = Masa madera húmeda / Masa madera seca en cámara. Las paredes celulares pueden llegar a contener un 80% de contenido de humedad, pudiendo llegar en algunos casos al 100%. La madera, una vez aserrada, comienza a ceder agua al medio ambiente, hasta alcanzar un punto denominado HUMEDAD DE EQUILIBRIO. La humedad de equilibrio permanece casi constante en todas las maderas durante las variaciones anuales. (máximo de 30%, dependiendo de la especie maderera).
- 18. 1.1 PROPIEDADES DELA MADERA 1.1.2.- PROPIEDADES FÍSICAS DE LA MADERA Cuando la madera alcanza la HUMEDAD DE EQUILIBRIO, el intercambio de humedad con el medio cesa, llamándose a este punto como PUNTO DE SATURACION DE LA FIBRA (PSF). En este punto, solo las paredes celulares permanecen con agua. Desde este punto y sobre él, la madera se considera como madera “VERDE” . Cuando la madera tiene un contenido de humedad por debajo del PSF (<30%), se habla de madera “SECA”. La madera utilizada con fines estructurales o elementos soportantes en general, debe tener un contenido de humedad no superior al 15%.
- 19. 1.1 PROPIEDADES DELA MADERA 1.1.2.- PROPIEDADES FÍSICAS DE LA MADERA • DENSIDAD DE LA MADERA (NCh 176/2): Debido a su condición higroscópica, la masa y el volumen de la madera, varían según el contenido de humedad. D. ANHIDRA = MASAANHIDRA / VOLUMEN ANHIDRO (SECOS). D. NORMAL = MASA (CH 12%) / VOLUMEN (CH 12%) D. BÁSICA = MASAANHIDRA / VOLUMEN (CH ≥ 30%) D. NOMINAL = MASAANHIDRA / VOLUMEN (CH 12%) D. REFERENCIA = MASA / VOLUMEN (AMBOS CON IGUAL CONTENIDO DE HUMEDAD)
- 20. 1.1 PROPIEDADES DELA MADERA 1.1.2.- PROPIEDADES FÍSICAS DE LA MADERA • CONTRACCION Y EXPANSIÓN DE LA MADERA: El secado de la madera por debajo del PSF, provoca pérdida de agua de las paredes celulares, lo que produce contracción de la madera (“Trabaja”). La mayor contracción de la madera, se produce en el sentido tangencial A = Abarquillado B = Arqueadura C = Encorvadura D = Torcedura

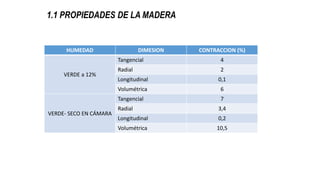

- 21. 1.1 PROPIEDADES DELA MADERA HUMEDAD DIMESION CONTRACCION (%) VERDE a 12% Tangencial 4 Radial 2 Longitudinal 0,1 Volumétrica 6 VERDE- SECO EN CÁMARA Tangencial 7 Radial 3,4 Longitudinal 0,2 Volumétrica 10,5

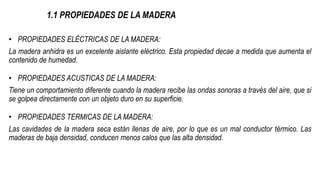

- 22. 1.1 PROPIEDADES DELA MADERA • PROPIEDADES ELÉCTRICAS DE LA MADERA: La madera anhidra es un excelente aislante eléctrico. Esta propiedad decae a medida que aumenta el contenido de humedad. • PROPIEDADES ACUSTICAS DE LA MADERA: Tiene un comportamiento diferente cuando la madera recibe las ondas sonoras a través del aire, que si se golpea directamente con un objeto duro en su superficie. • PROPIEDADES TERMICAS DE LA MADERA: Las cavidades de la madera seca están llenas de aire, por lo que es un mal conductor térmico. Las maderas de baja densidad, conducen menos calos que las alta densidad.
- 23. 1.1 PROPIEDADES DELA MADERA • PROPIEDADES MECANICAS DE LA MADERA: Las propiedades mecánicas de la madera determinan su capacidad o aptitud para resistir cargas o fuerzas externas. • Compresión paralela a las fibras • Compresión normal o perpendicular a las fibras • Flexión estática • Tenacidad • Cizalle • Clivaje tangencial y radial • Tracción paralela a las fibras • Tracción normal o perpendicular a las fibras • Dureza • Extracción de clavo
- 24. 1.2 AGENTES AGRESIVOS 1.2.1AGENTES BIOLOGICOS Los agentes biológicos necesitan una serie de variables para su desarrollo: • Fuente alimenticia • Temperatura adecuada • Humedad • Presencia de oxigeno. 1.2.1.a Hongo cromógeno: • Se caracteriza por alimentarse de las células vivas de la madera. • Afecta fuertemente el aspecto de la madera. • Su aparición se produce generalmente cuando la madera es humedecida y se encuentra a la intemperie. • No afecta las propiedades mecánicas de la madera, ya que no atacan las paredes celulares..

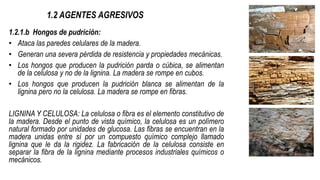

- 25. 1.2 AGENTES AGRESIVOS 1.2.1.bHongos de pudrición: • Ataca las paredes celulares de la madera. • Generan una severa pérdida de resistencia y propiedades mecánicas. • Los hongos que producen la pudrición parda o cúbica, se alimentan de la celulosa y no de la lignina. La madera se rompe en cubos. • Los hongos que producen la pudrición blanca se alimentan de la lignina pero no la celulosa. La madera se rompe en fibras. LIGNINA Y CELULOSA: La celulosa o fibra es el elemento constitutivo de la madera. Desde el punto de vista químico, la celulosa es un polímero natural formado por unidades de glucosa. Las fibras se encuentran en la madera unidas entre sí por un compuesto químico complejo llamado lignina que le da la rigidez. La fabricación de la celulosa consiste en separar la fibra de la lignina mediante procesos industriales químicos o mecánicos.
- 26. 1.2 AGENTES AGRESIVOS 1.2.1.cMohos: • Son hongos que tienen la apariencia de algodón fino. • Afectan el aspecto superficial de la madera. • No afecta las propiedades mecánicas de la madera • Son el puente que favorece el ataque de hongos de pudrición. • Pueden eliminarse con el simple cepillado superficial de la pieza mediante una escobilla o adecuada ventilación.
- 27. 1.2 AGENTES AGRESIVOS 1.2.1.dInsectos: • Coleópteros: Carambícidos Líctidos Anóbidos Termita subterránea.

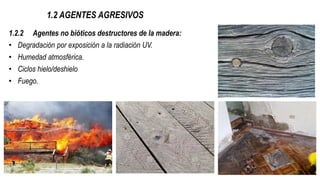

- 29. 1.2 AGENTES AGRESIVOS 1.2.2Agentes no bióticos destructores de la madera: • Degradación por exposición a la radiación UV. • Humedad atmosférica. • Ciclos hielo/deshielo • Fuego.

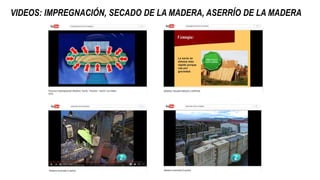

- 30. VIDEOS: IMPREGNACIÓN, SECADODE LA MADERA, ASERRÍO DE LA MADERA
