Este documento resume diferentes tipos de máquinas y mecanismos. Describe máquinas simples como palancas, poleas y planos inclinados, así como mecanismos de transmisión como engranajes, correas y cadenas. También explica máquinas térmicas como la máquina de vapor y diferentes tipos de motores como de cuatro tiempos, dos tiempos, turborreactores, turbofán y turbopropulsor para aviones.

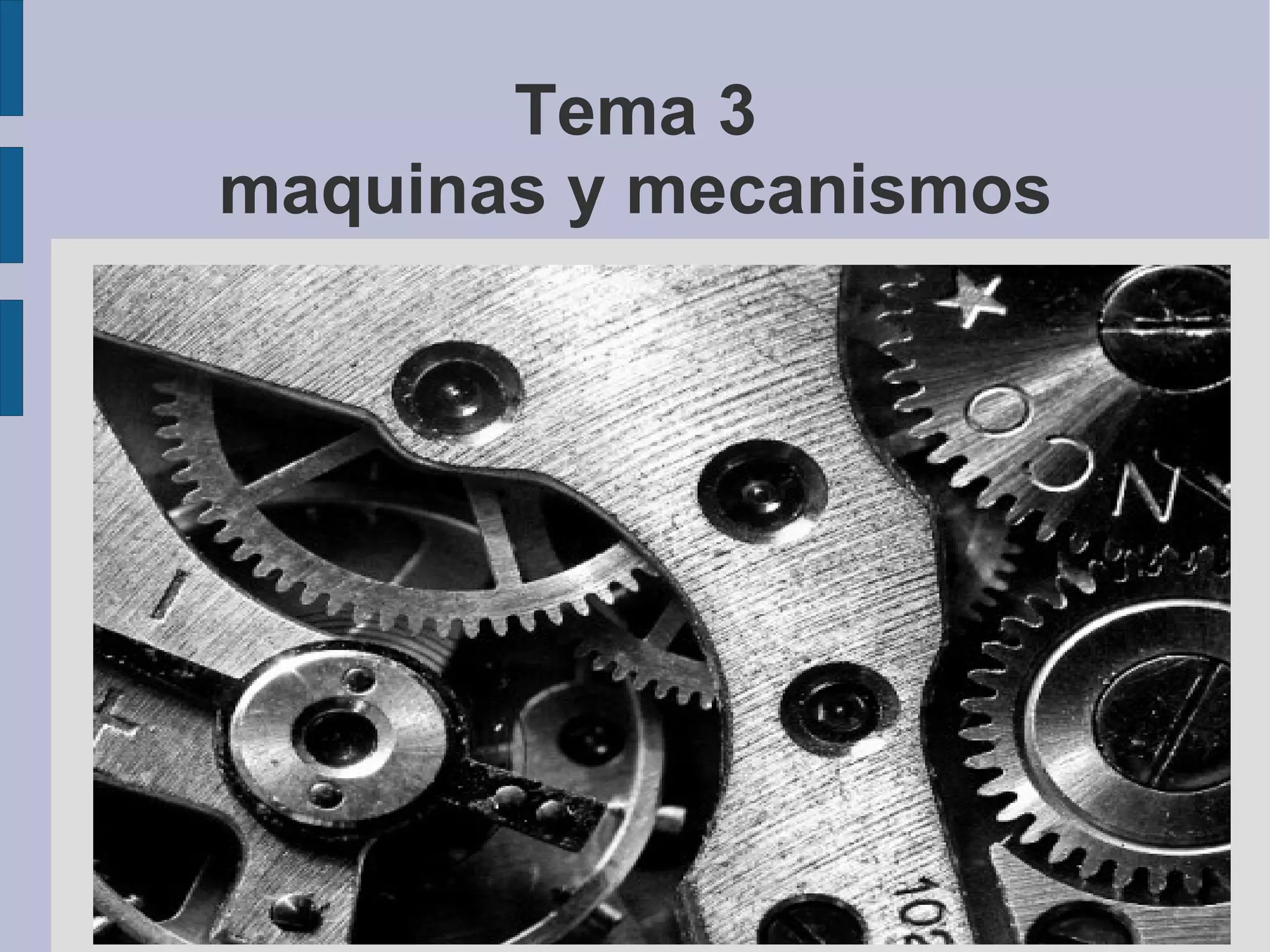

1. Tema 3 maquinas y mecanismos

3. 2. Palancas

4. 3. Poleas y polipastos

5. 4. Plano inclinado, cuña y tornillo

6. 5. Mecanismos de transmisión

7. 6. Las máquinas térmicas

8. 7. Motores para volar

10. Los elementos que constituyen las maquinas se llaman mecanismos.

11. Clasificación :

12. Maquinas simples : que están compuestos de pocos elementos

13. Maquinas compuestas : esta constituida por varias maquinas simples

14. Tipos: palancas,poleas,torno,plano individual,cuña y tornillo

16. Palancas de primer grado : El punto de

17. apoyo está entre la fuerza y la resistencia

18. Palancas de segundo grado : La resistencia

19. está entre el punto de apoyo y la fuerza

20. Palancas de tercer grado: La fuerza está

21. entre el punto de apoyo y la fuerza

23. Un polipasto es un conjunto e poleas combinadas de tal forma que pedo elevar un gran peso haciendo muy poca fuerza

24. Formula = F=R/2n

26. Formula: P · B p = R · B R

28. Cuanto menos inclinada esté la rampa, menor sera la fuerza que tendrán que hacer,pero entonces recorrerán una distancia mayor para subir la misma altura

29. Formula : F = R· a/b

30. R = Peso A= altura B = distancia recorrida

32. inclinado,pero enrollado

33. sobre un cilindro.

34. Cuando se aplica presión

35. y se enrosca,

36. se multiplica la fuerza

37. aplicada. Cada filete

38. de la rosca de cuña

39. introduciéndose en

40. el material con poco

41. esfuerzo

43. Transmisión por correa

44. Transmisión por cadena y catalina

46. El nr. de dientes de un engranaje por su velocidad angular es igual al número de dientes de la rueda con la que engrana por la velocidad angular a la que se mueve El engranaje 1 tiene el doble de Dientes que el engranaje 2 Z 1 = 12 dientes Z 2 = 6 dientes El engranaje 1 gira la mitad de Velocidad que el engranaje 2 W 1 =1rpm W 2 = 2 rpm

50. Piñon cremallera

51. Husillo tuerca

53. Formula: r = w conducida/ w motriz

57. L as maquinas térmicas ,según la forma de realizar la combustión del combustible, pueden ser de dos tipos:

58. De combustión externa : el combustible se quema fuera del motor,como en el caso de una maquina de vapor.

59. De combustión interna : el combustible se quema dentro de la máquina, como el motor de un coche

64. Si un cuerpo actúa sobre otro con una fuerza(acción), éste

65. reacciona contra aquél con

66. otra fuerza de igual valor

67. y dirección, pero de sentido

68. contrario (reacción).

70. En estos motores, el aire entra aspirado por las hélices de un comprensor.En la cámara de combustión, el oxígeno del aire que entra comprimido reacciona con el combustible.Los gases a las altísimas temperaturas de combustión,se expanden y salen por la parte posterior a gran velocidad,impulsando el avión hacia adelante .

71. Turbofan (ventilador)

72. Estos motores son los que utilizan la mayoría de los aviones comerciales.La gran ventaja frente al turborreactor es que es mucho mas silencioso porque esta ventilado

73. Turbopropulso (o turbo hélice)

74. Es muy parecido al turborreactor.La diferencia está en que la turbina de la parte posterior hace girar no solo al compresor, sino a una hélice delantera exterior.
