1. Máquinas y Mecanismos

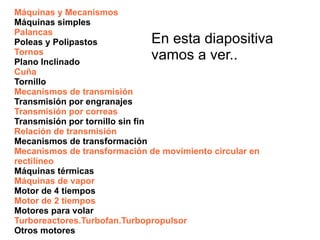

2. Máquinas y Mecanismos Máquinas simples Palancas Poleas y Polipastos Tornos Plano Inclinado Cuña Tornillo Mecanismos de transmisión Transmisión por engranajes Transmisión por correas Transmisión por tornillo sin fin Relación de transmisión Mecanismos de transformación Mecanismos de transformación de movimiento circular en rectilíneo Máquinas térmicas Máquinas de vapor Motor de 4 tiempos Motor de 2 tiempos Motores para volar Turboreactores.Turbofan.Turbopropulsor Otros motores En esta diapositiva vamos a ver..

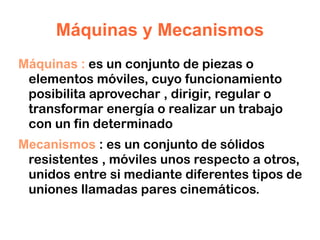

3. Máquinas y Mecanismos Máquinas : es un conjunto de piezas o elementos móviles, cuyo funcionamiento posibilita aprovechar , dirigir, regular o transformar energía o realizar un trabajo con un fin determinado

4. Mecanismos : es un conjunto de sólidos resistentes , móviles unos respecto a otros, unidos entre si mediante diferentes tipos de uniones llamadas pares cinemáticos.

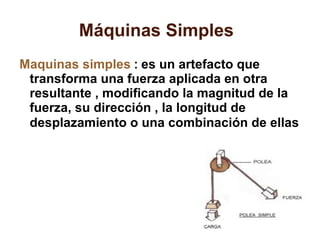

5. Máquinas Simples Maquinas simples : es un artefacto que transforma una fuerza aplicada en otra resultante , modificando la magnitud de la fuerza, su dirección , la longitud de desplazamiento o una combinación de ellas

6. Máquinas Compuestas

7. Máquinas Compuestas Son aquellas que están

8. formadas por dos o

9. más máquinas simples.

10. Las máquinas empleadas en la actualidad son compuestas, y ejemplos de ellas pueden ser: polipasto, motor de explosión interna (diesel o gasolina), impresora de ordenador, bicicleta, cerradura, lavadora, video...

11. La Palanca

12. Palancas Palancas : es una máquina simple que tiene como función transmitir una fuerza y un desplazamiento. Está compuesta por una barra rígida que puede girar libremente alrededor de un punto de apoyo llamado fulcro .

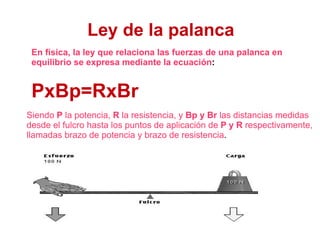

13. Ley de la palanca En física, la ley que relaciona las fuerzas de una palanca en equilibrio se expresa mediante la ecuación : PxBp=RxBr Siendo P la potencia, R la resistencia, y Bp y Br las distancias medidas desde el fulcro hasta los puntos de aplicación de P y R respectivamente, llamadas brazo de potencia y brazo de resistencia .

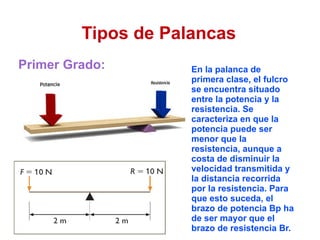

14. Tipos de Palancas Primer Grado: En la palanca de primera clase, el fulcro se encuentra situado entre la potencia y la resistencia. Se caracteriza en que la potencia puede ser menor que la resistencia, aunque a costa de disminuir la velocidad transmitida y la distancia recorrida por la resistencia. Para que esto suceda, el brazo de potencia Bp ha de ser mayor que el brazo de resistencia Br.

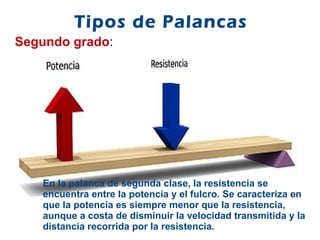

15. Tipos de Palancas Segundo grado : En la palanca de segunda clase, la resistencia se encuentra entre la potencia y el fulcro. Se caracteriza en que la potencia es siempre menor que la resistencia, aunque a costa de disminuir la velocidad transmitida y la distancia recorrida por la resistencia.

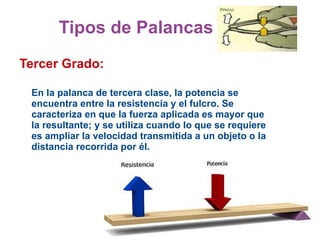

16. Tipos de Palancas Tercer Grado: En la palanca de tercera clase, la potencia se encuentra entre la resistencia y el fulcro. Se caracteriza en que la fuerza aplicada es mayor que la resultante; y se utiliza cuando lo que se requiere es ampliar la velocidad transmitida a un objeto o la distancia recorrida por él.

17. Poleas y Polipastos

18. Poleas y Polipastos Poleas y Polipastos Poleas y polipastos :es una máquina simple que sirve para transmitir una fuerza. Además, formando conjuntos —aparejos o polipastos— sirve para reducir la magnitud de la fuerza necesaria para mover un peso .

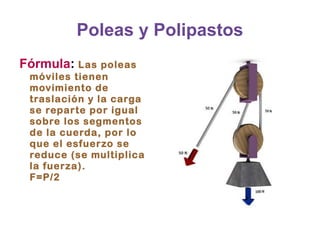

19. Poleas y Polipastos Fórmula : Las poleas móviles tienen movimiento de traslación y la carga se reparte por igual sobre los segmentos de la cuerda, por lo que el esfuerzo se reduce (se multiplica la fuerza). F=P/2

20. T O R N O

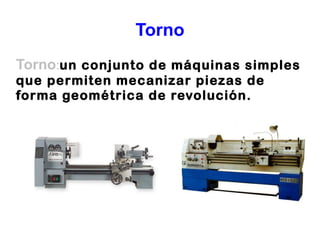

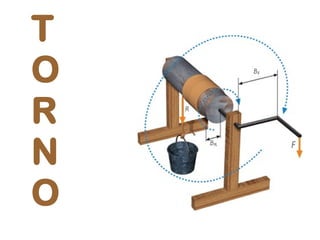

21. Torno Torno : un conjunto de máquinas simples que permiten mecanizar piezas de forma geométrica de revolución.

22. Plano Inclinado

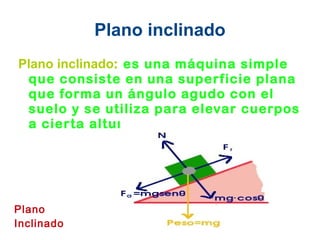

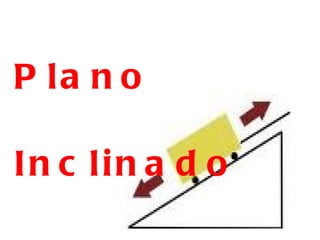

23. Plano inclinado Plano inclinado : es una máquina simple que consiste en una superficie plana que forma un ángulo agudo con el suelo y se utiliza para elevar cuerpos a cierta altura. Plano Inclinado

24. Cuña

25. Cuña Es una máquina simple que consiste en una pieza de madera o de metal terminada en ángulo diedro muy agudo. Técnicamente es un doble plano inclinado portátil. Sirve para hender o dividir cuerpos sólidos, para ajustar o apretar uno con otro, para calzarlos o para llenar alguna raja o hueco.

26. Tornillo

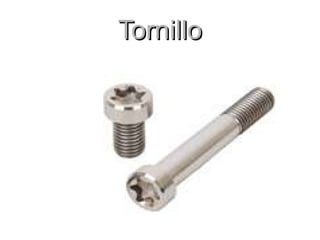

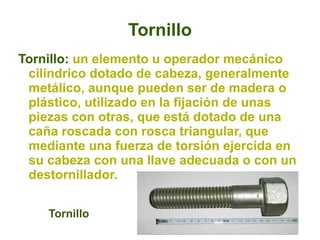

27. Tornillo Tornillo: un elemento u operador mecánico cilíndrico dotado de cabeza, generalmente metálico, aunque pueden ser de madera o plástico, utilizado en la fijación de unas piezas con otras, que está dotado de una caña roscada con rosca triangular, que mediante una fuerza de torsión ejercida en su cabeza con una llave adecuada o con un destornillador. Tornillo

28. Mecanismo de transmisión

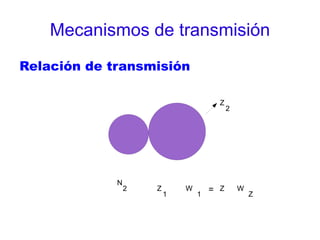

29. Mecanismos de transmisión Relación de transmisión Z 2 N 2 Z 1 W 1 = Z Z W Z

30. Transmisión por engranajes

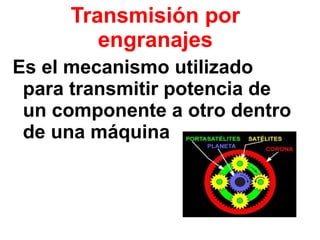

31. Transmisión por engranajes Es el mecanismo utilizado para transmitir potencia de un componente a otro dentro de una máquina

32. Transmisión de cadenas

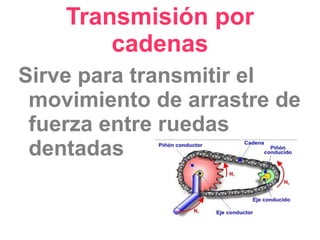

33. Transmisión por cadenas Sirve para transmitir el movimiento de arrastre de fuerza entre ruedas dentadas

34. Transmisión por cadenas

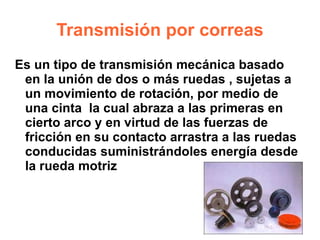

35. Transmisión por correas Es un tipo de transmisión mecánica basado en la unión de dos o más ruedas , sujetas a un movimiento de rotación, por medio de una cinta la cual abraza a las primeras en cierto arco y en virtud de las fuerzas de fricción en su contacto arrastra a las ruedas conducidas suministrándoles energía desde la rueda motriz

36. Transmisión por tornillo sin fin

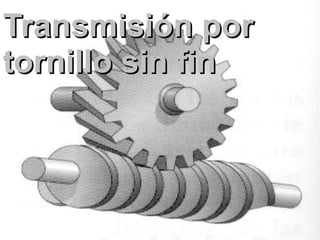

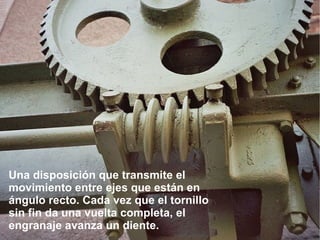

37. Una disposición que transmite el movimiento entre ejes que están en ángulo recto. Cada vez que el tornillo sin fin da una vuelta completa, el engranaje avanza un diente.

38. Relación de transmisión

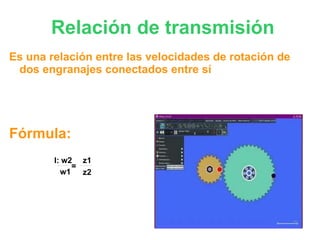

39. Relación de transmisión Es una relación entre las velocidades de rotación de dos engranajes conectados entre sí Fórmula: I: w2 w1 = z1 z2

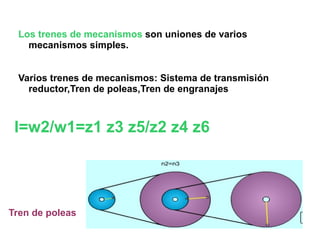

40. Los trenes de mecanismos son uniones de varios mecanismos simples. Varios trenes de mecanismos: Sistema de transmisión reductor,Tren de poleas,Tren de engranajes I=w2/w1=z1 z3 z5/z2 z4 z6 Tren de poleas

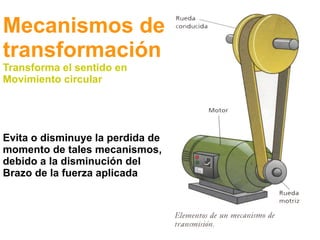

41. Mecanismos de transformación Transforma el sentido en Movimiento circular Evita o disminuye la perdida de momento de tales mecanismos, debido a la disminución del Brazo de la fuerza aplicada

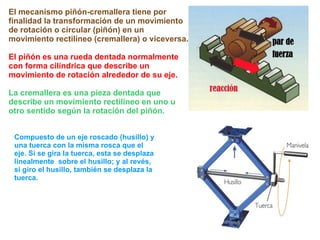

42. El mecanismo piñón-cremallera tiene por finalidad la transformación de un movimiento de rotación o circular (piñón) en un movimiento rectilíneo (cremallera) o viceversa. El piñón es una rueda dentada normalmente con forma cilíndrica que describe un movimiento de rotación alrededor de su eje. La cremallera es una pieza dentada que describe un movimiento rectilíneo en uno u otro sentido según la rotación del piñón. Compuesto de un eje roscado (husillo) y una tuerca con la misma rosca que el eje. Si se gira la tuerca, esta se desplaza linealmente sobre el husillo; y al revés, si giro el husillo, también se desplaza la tuerca.

43. Mecanismos de transformación Transforma el movimiento circular en rectilíneo

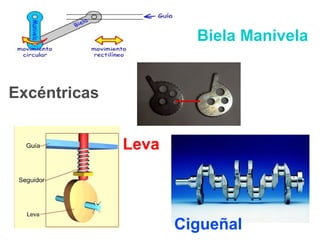

44. Biela Manivela Excéntricas Leva Cigueñal

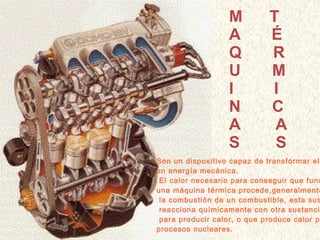

45. M T A É Q R U M I I N C A A S S Son un dispositivo capaz de transformar el calor en energía mecánica. El calor necesario para conseguir que funcione una máquina térmica procede,generalmente, de la combustión de un combustible, esta sustancia reacciona químicamente con otra sustancia para producir calor, o que produce calor por procesos nucleares .

46. Máquinas de vapor Es un motor de combustión externa que transforma la energía térmica de una cantidad de vapor de agua en energía mecánica.

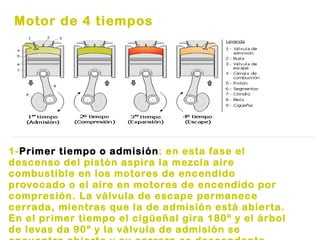

47. Motor de 4 tiempos 1- Primer tiempo o admisión : en esta fase el descenso del pistón aspira la mezcla aire combustible en los motores de encendido provocado o el aire en motores de encendido por compresión. La válvula de escape permanece cerrada, mientras que la de admisión está abierta. En el primer tiempo el cigüeñal gira 180º y el árbol de levas da 90º y la válvula de admisión se encuentra abierta y su carrera es descendente.

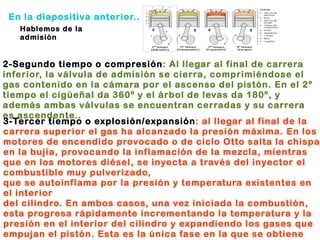

48. 2-Segundo tiempo o compresión : Al llegar al final de carrera inferior, la válvula de admisión se cierra, comprimiéndose el gas contenido en la cámara por el ascenso del pistón. En el 2º tiempo el cigüeñal da 360º y el árbol de levas da 180º, y además ambas válvulas se encuentran cerradas y su carrera es ascendente.. En la diapositiva anterior.. Hablemos de la admisión 3-Tercer tiempo o explosión/expansión : al llegar al final de la carrera superior el gas ha alcanzado la presión máxima. En los motores de encendido provocado o de ciclo Otto salta la chispa en la bujía, provocando la inflamación de la mezcla, mientras que en los motores diésel, se inyecta a través del inyector el combustible muy pulverizado, que se autoinflama por la presión y temperatura existentes en el interior del cilindro. En ambos casos, una vez iniciada la combustión, esta progresa rápidamente incrementando la temperatura y la presión en el interior del cilindro y expandiendo los gases que empujan el pistón. Esta es la única fase en la que se obtiene trabajo. En este tiempo el cigüeñal gira 180º mientras que el árbol de levas da gira, ambas válvulas se encuentran cerradas y su carrera es descendente.

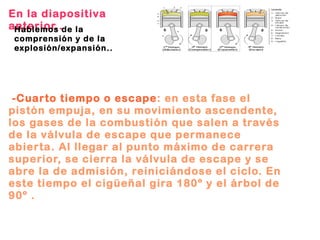

49. En la diapositiva anterior.. Hablemos de la comprensión y de la explosión/expansión.. -Cuarto tiempo o escape : en esta fase el pistón empuja, en su movimiento ascendente, los gases de la combustión que salen a través de la válvula de escape que permanece abierta. Al llegar al punto máximo de carrera superior, se cierra la válvula de escape y se abre la de admisión, reiniciándose el ciclo. En este tiempo el cigüeñal gira 180º y el árbol de 90º .

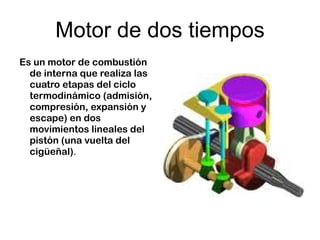

50. Motor de dos tiempos Es un motor de combustión de interna que realiza las cuatro etapas del ciclo termodinámico (admisión, compresión, expansión y escape) en dos movimientos lineales del pistón (una vuelta del cigüeñal) .

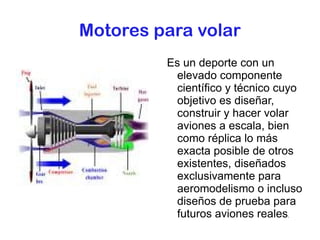

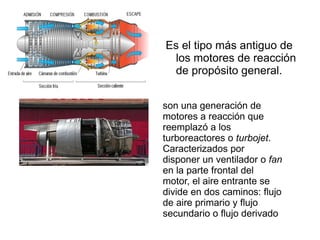

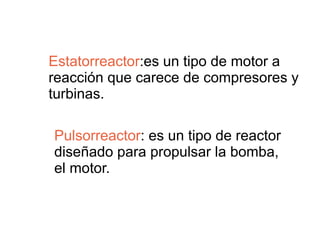

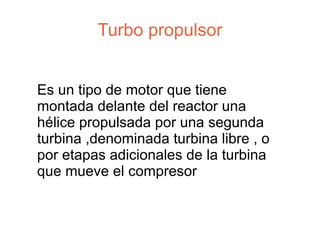

51. Motores para volar Es un deporte con un elevado componente científico y técnico cuyo objetivo es diseñar, construir y hacer volar aviones a escala, bien como réplica lo más exacta posible de otros existentes, diseñados exclusivamente para aeromodelismo o incluso diseños de prueba para futuros aviones reales .

52. Motores para volar Si un cuerpo actúa sobre otro con una fuerza (acción), éste reacciona contra aquél con otra fuerza de igual valor y dirección, pero de sentido contrario (reacción). De forma sencilla se explica diciendo que las fuerzas funcionan a pares y simultáneamente. Si uno empuja una pared, la pared le empuja a él con igual fuerza.

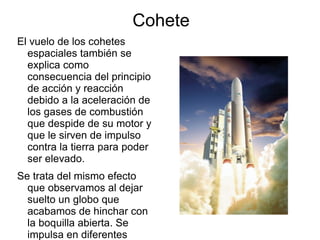

53. Cohete El vuelo de los cohetes espaciales también se explica como consecuencia del principio de acción y reacción debido a la aceleración de los gases de combustión que despide de su motor y que le sirven de impulso contra la tierra para poder ser elevado. Se trata del mismo efecto que observamos al dejar suelto un globo que acabamos de hinchar con la boquilla abierta. Se impulsa en diferentes direcciones hasta que se deshincha del todo.
