Este documento describe cómo construir un circuito de luz nocturna automática utilizando una fotocélula. Los materiales necesarios incluyen resistencias, LEDs, un potenciómetro, un transistor y una batería. Se explican los siete pasos para construir el circuito, comenzando con la conexión de las baterías y resistencias y terminando con la conexión de la fotocélula y el transistor para cerrar el circuito y lograr el control automático de la luz basado en la luz ambiental.

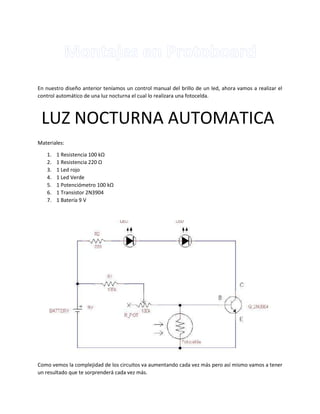

1. En nuestro diseño anterior teníamos un control manual del brillo de un led, ahora vamos a realizar el
control automático de una luz nocturna el cual lo realizara una fotocelda.
Materiales:
1. 1 Resistencia 100 kΩ
2. 1 Resistencia 220 Ω
3. 1 Led rojo
4. 1 Led Verde
5. 1 Potenciómetro 100 kΩ
6. 1 Transistor 2N3904
7. 1 Batería 9 V
Como vemos la complejidad de los circuitos va aumentando cada vez más pero así mismo vamos a tener
un resultado que te sorprenderá cada vez más.
LUZ NOCTURNA AUTOMATICA

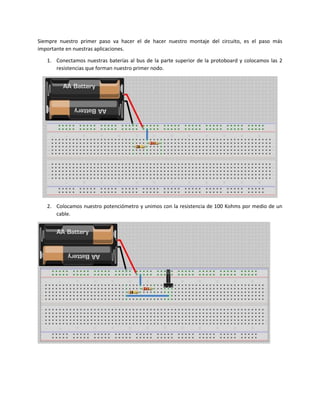

2. Siempre nuestro primer paso va hacer el de hacer nuestro montaje del circuito, es el paso más
importante en nuestras aplicaciones.
1. Conectamos nuestras baterías al bus de la parte superior de la protoboard y colocamos las 2
resistencias que forman nuestro primer nodo.
2. Colocamos nuestro potenciómetro y unimos con la resistencia de 100 Kohms por medio de un
cable.

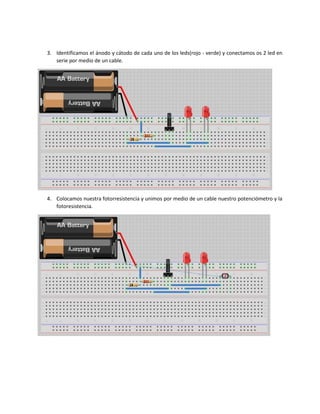

3. 3. Identificamos el ánodo y cátodo de cada uno de los leds(rojo - verde) y conectamos os 2 led en
serie por medio de un cable.
4. Colocamos nuestra fotorresistencia y unimos por medio de un cable nuestro potenciómetro y la
fotoresistencia.

4. 5. Tenemos nuestro transistor 2N3904, identifica cada uno de los terminales (base – colector -
emisor), este es el dispositivo más importante, dado que pos sus 3 terminales tenemos
conectado otros dispositivos revisa bien la conexión.
6. Vamos a conectar la fotorresistencia con el transistor.

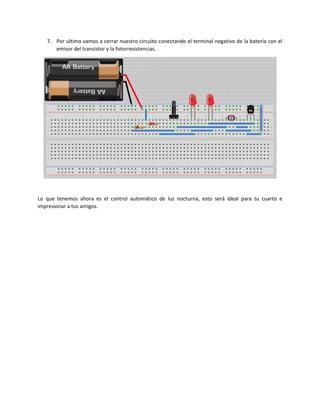

5. 7. Por ultimo vamos a cerrar nuestro circuito conectando el terminal negativo de la batería con el
emisor del transistor y la fotorresistencias.
Lo que tenemos ahora es el control automático de luz nocturna, esto será ideal para tu cuarto e
impresionar a tus amigos.
