El documento presenta un proyecto técnico para crear un sensor sísmico de vibración o impacto para la Institución Educativa Técnica Catumare. El proyecto incluye los datos técnicos de los componentes electrónicos utilizados, planos del circuito, lista de materiales, proceso de fabricación y presupuesto. El sensor detectará vibraciones y activará una alarma sonora y visual para alertar sobre posibles sismos.

1. 1
INSTITUCIÓN EDUCATIVA TÉCNICA CATUMARE
SEDE CAMPESTRE
2019
EQUIPO C
PROYECTO TÉCNICO
SENSOR SÍSMICO DE VIBRACIÓN O IMPACTO
TÉCNICA EN SISTEMAS
ALUMNO: GABRIEL STIVEN BEJARANO ACOSTA
ALUMNO: YUDY SHIRLEY URREA CARDENAS
ALUMNO: CESAR IVAN BULLA LEGUIZAMON
ALUMNO: LINA MARIA ROZO CHICUNQUE
CURSO: 10-1
DOCENTE: ING. OMAR ROJAS

2. INDICE
1. INTRODUCCION 3
2. ANTECEDENTE 4
3. DATOS TECNICOS 5
4. PLANOS 8
4.1 DIBUJO DE CONJUNTO: 8
4.2 PROYECTO Y DETALLES 9
4.3 ESQUEMA 10
4.4 LISTA DE COMPONENTES 11
5. PROCESO DE FABRICACION 12
6. PRESUPUESTO 13
7. REFERENCIAS 14

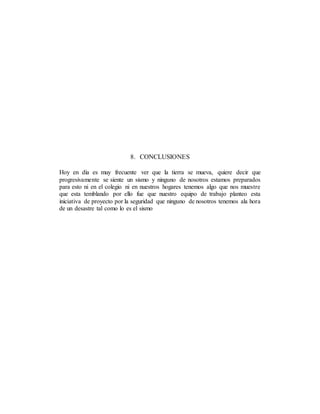

8. CONCLUSIONES 15

3. 1. INTRODUCCION
Se plantea la solución a la problemática que se presenta en la I.E Técnica
Catumare sede campestre en jornada continua, por lo tanto, se implementara una
nueva función pese a que en situaciones anteriores no se ha tenido una alerta a la
problemática mejor llamada sismo, el sistema enviara una alerta al arduino por
lo cual será emitida la alarma para que las personas ubicadas en la institución
sean evacuados al punto de encuentro.
¿Cómo funciona un detector sísmico?
El método de funcionamiento de los “sensores sísmicos” es relativamente
sencillo.
Cuando se intenta cortar un material, como acero o cemento; o cuando se produce
una detonación para abrir un agujero en una estructura, se producen vibraciones
y oscilaciones sonoras. El detector sísmico las capta mediante micrófonos y otros
sensores y activa la señal de alarma.
Por supuesto, los sensores están diseñados para actuar cuando detectan las
frecuencias y vibraciones típicas de un intento de corte, una detonación, el uso
de una lanza térmica… Es decir, no avisan por cualquier tipo de vibración o
sonido.
En general, cuanto mayor es la calidad del sensor sísmico, menos posibilidad hay
de que se produzca una falsa alarma.
¿Qué es un sismo?
En el mundo se registran 35 sismos por día, y se producen cuando las placas de
la corteza terrestre se acomodan para liberar la energía acumulada entre ellas.
Científicos de todo el mundo coinciden que los terremotos son cíclicos, o sea que
se repiten periódicamente. Casi siempre un terremoto provoca muerte y
destrucción en las principales zonas de riesgo.
Un sismo es un movimiento vibratorio que se origina en el interior de la Tierra y
se propaga por ella en todas direcciones en forma de ondas. Los sismos son
producto de la tectónica de placas o deriva continental y son más frecuentes en
las zonas de subducción (Pacifico americano) y de fallas transformantes (Falla
de San Andrés entre otras).
¿Porque es necesario tener un detector de sismos?
Porque hoy en día la tierra ah tenido bastantes inestabilidades debido a las
petroleras y es muy importantes que tanto como los niños de esta institución
como los docentes de esta tengan un conocimiento y una alerta por si algo fuera
de lo normal está pasando a nuestro alrededor ya que muchas veces no es
detectado a plena vista. Por lo tanto, es muy importante tener en el colegio y en
nuestros hogares estos tipos de detectores con el fin de estar alerta a casos de
sismos que se presenten.

4. 2. ANTECEDENTE
El sistema automatizado de sismos son dispositivos eléctricos presentes en el
mercado nacional e internacional puesto que es un elemento indispensable para
el entorno escolar debido al fenómeno ya presentado. En el comercio se
encuentran diferentes ofertas de empresas técnicas y vendedores independientes
que implementan diferentes tecnologías las cuales sus precios oscilan entre
$ 280.000 y 370.000 mil pesos colombianos.
Existen muchos tipos de detectores de sismos a continuación un pequeño
ejemplo:
Detector Quake de sismos.
La alarma de Quake está diseñado para proporcionar un aviso inmediato de la
actividad sísmica mediante la detección de la onda (onda de compresión) "P" de
un terremoto, que viaja más rápido que la (onda de corte) más destructiva onda
"S". El Quake Alarm ahorra un tiempo precioso eliminando las conjeturas en la
detección de un terremoto. Es capaz de detectar grandes terremotos que se
producen cientos de millas de distancia y puede detectar terremotos moderados
a leves para muchas millas alrededor de su área local. Una ventaja muy
importante del Quake Alarm es que puede despertarle y que le avise el momento
en que el terremoto se inicia de manera que se puede tomar de inmediato portada
o tienden a otros miembros de la familia. El Quake Alarm puede eliminar la
confusión, ahorrar valiosos segundos y proporcionar tranquilidad
Y existen muchos más detectores de vibración o impacto tales como:

5. 3. DATOS TECNICOS
INTERFAZ LCD I2C.
Como los recursos de pines de Arduino son limitados, sin embargo, con este
módulo de interfaz I2C LCD, usted podrá darse cuenta de la visualización de
datos a través de solo dos hilos. Es fantástico para proyectos basados en
Arduino. Sus características son:
Interfaz: I2C
I2C dirección:0x27
Pin definición: VCC, GND, SDA, SCL
Tensión de alimentación: 5V
Tamaño: 27.7mm x 42.6mm
Contraste ajuste: a través del potenciómetro
Solo emplear dos interfaces I/O
ZUMBADOR.
Zumbador (Buzzer) Activo de 5Vdc, plástico, al conectarse al voltaje genera un
pitido de 2, 3Khz.Usado en proyectos con microcontroladores Arduino o PIC.
Sus características son:
Voltaje :3.5-5 .5 V
Corriente: <25mA
Frecuencia: 2300 ± 500
LED.
Los diodos son componentes electrónicos que permiten el paso de la corriente
en un solo sentido, en sentido contrario no dejan pasar la corriente. En el
sentido en que su conexión permite pasar la corriente se comporta como un
interruptor cerrado y en el sentido contrario de conexión, como un interruptor
abierto.
Color: rojo
diámetro: 5 mm
Voltaje: 1.8-2.2V
corriente: 20Ma
brillo: 600-1000 mcd
PANTALLA LCD 16x2.
Pantalla LCD Azul de 2 Líneas x 16 Caracteres, Led de iluminación interna,
Alimentación 5Vdc, Compatible con Arduino, PIC, Raspberry Pi, TTL.
Controlador: HD44780
RESISTENCIA.
Valor: 10 KΩ
Potencia: ¼ Watt
Tolerancia: 5%

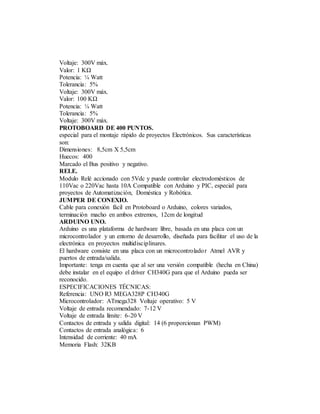

6. Voltaje: 300V máx.
Valor: 1 KΩ
Potencia: ¼ Watt
Tolerancia: 5%
Voltaje: 300V máx.
Valor: 100 KΩ
Potencia: ¼ Watt
Tolerancia: 5%
Voltaje: 300V máx.
PROTOBOARD DE 400 PUNTOS.
especial para el montaje rápido de proyectos Electrónicos. Sus características
son:
Dimensiones: 8,5cm X 5,5cm
Huecos: 400
Marcado el Bus positivo y negativo.
RELE.
Modulo Relé accionado con 5Vdc y puede controlar electrodomésticos de
110Vac o 220Vac hasta 10A Compatible con Arduino y PIC, especial para
proyectos de Automatización, Doméstica y Robótica.
JUMPER DE CONEXIO.
Cable para conexión fácil en Protoboard o Arduino, colores variados,
terminación macho en ambos extremos, 12cm de longitud
ARDUINO UNO.
Arduino es una plataforma de hardware libre, basada en una placa con un
microcontrolador y un entorno de desarrollo, diseñada para facilitar el uso de la
electrónica en proyectos multidisciplinares.
El hardware consiste en una placa con un microcontrolador Atmel AVR y
puertos de entrada/salida.
Importante: tenga en cuenta que al ser una versión compatible (hecha en China)
debe instalar en el equipo el driver CH340G para que el Arduino pueda ser
reconocido.
ESPECIFICACIONES TÉCNICAS:
Referencia: UNO R3 MEGA328P CH340G
Microcontrolador: ATmega328 Voltaje operativo: 5 V
Voltaje de entrada recomendado: 7-12 V
Voltaje de entrada límite: 6-20 V
Contactos de entrada y salida digital: 14 (6 proporcionan PWM)
Contactos de entrada analógica: 6
Intensidad de corriente: 40 mA
Memoria Flash: 32KB

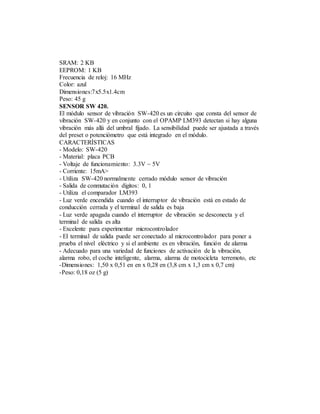

7. SRAM: 2 KB
EEPROM: 1 KB
Frecuencia de reloj: 16 MHz
Color: azul
Dimensiones:7x5.5x1.4cm
Peso: 45 g
SENSOR SW 420.
El módulo sensor de vibración SW-420 es un circuito que consta del sensor de
vibración SW-420 y en conjunto con el OPAMP LM393 detectan si hay alguna
vibración más allá del umbral fijado. La sensibilidad puede ser ajustada a través
del preset o potenciómetro que está integrado en el módulo.
CARACTERÍSTICAS
- Modelo: SW-420
- Material: placa PCB
- Voltaje de funcionamiento: 3.3V ~ 5V
- Corriente: 15mA>
- Utiliza SW-420 normalmente cerrado módulo sensor de vibración
- Salida de conmutación dígitos: 0, 1
- Utiliza el comparador LM393
- Luz verde encendida cuando el interruptor de vibración está en estado de
conducción cerrada y el terminal de salida es baja
- Luz verde apagada cuando el interruptor de vibración se desconecta y el
terminal de salida es alta
- Excelente para experimentar microcontrolador
- El terminal de salida puede ser conectado al microcontrolador para poner a
prueba el nivel eléctrico y si el ambiente es en vibración, función de alarma
- Adecuado para una variedad de funciones de activación de la vibración,
alarma robo, el coche inteligente, alarma, alarma de motocicleta terremoto, etc
-Dimensiones: 1,50 x 0,51 en en x 0,28 en (3,8 cm x 1,3 cm x 0,7 cm)
-Peso: 0,18 oz (5 g)

8. 4. PLANOS
4.1 DIBUJO DE CONJUNTO:

9. 4.2 PROYECTO Y DETALLES
Nuestro proyecto consta de un sensor sw 420 el cual será conectado de arriba
abajo, ya que el sensor cuenta con tres pines el primero es VCC el cual será
conectado a 5V es el cable rojo, el del medio estará marcado con símbolo de
tierra entonces ira conectado a GND Arduino y el tercero y ultimo marca una D0
este será conectado al pin A0 de Arduino es el cable verde. El sensor tiene un
pequeño cubo azul el cual servirá para ajustar la sensibilidad. El buzzer se
conecta el lado positivo se conecta por medio de una resistencia de 220 al pin
Nº9 y el lado negativo los vamos a conectar GND. En cuanto a nuestro led la
parte positiva se conectará al pin N.º 8 de Arduino por el cablecito naranja, y la
parte negativa la conectaremos por una resistencia de 220 la conectamos a GND
En eso se basan las conexiones de nuestro proyecto sismográfico después
de ellos se continuará con la programación de este, y por último una vez
finalizado se pondrá en el sitio el cual queramos instalarlo

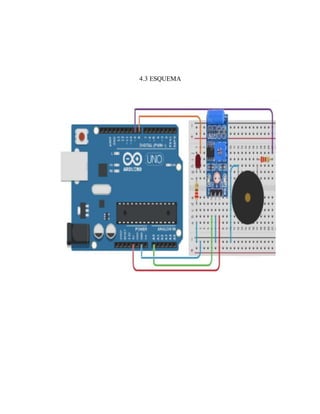

10. 4.3 ESQUEMA

11. 4.4 LISTA DE COMPONENTES
MATERIAL UTILIDAD
LED ROJO Da la alerta visual
PROTOBOARD Sera utilizada para hacer las conexiones
JUMPER DE CONEXIO Se usara para conectar al protoboard
ZUMBADOR ACTIVO 5Vdc Es el que dará la alerta sonora
RESISTENCIAS Su función es oponerse al paso de la
corriente
PANTALLA LCD 16X2 Su función es mostrar los datos que
mande el programa
ARDUINO Será el encargado de darle función a
nuestro proyecto
SENSOR SW-420 Es el que nos muestra las lecturas de las
vibraciones que se detecten
CANALETAS Su utilidad es la de proteger los cables
CAJA PARA PROYECTO Su función es proteger el circuito
HERRAMIENTAS UTILIDAD
PINZAS Sirve para acomodar las paticas de los
elementos conectados al protoboard
DESTORNILLADOR Ajustar la sensibilidad del sensor
TALADRO Se utilizara para dejar fija la caja del
proyecto
GUANTES Se utilizaran para manipular los
elementos sin dañarlos

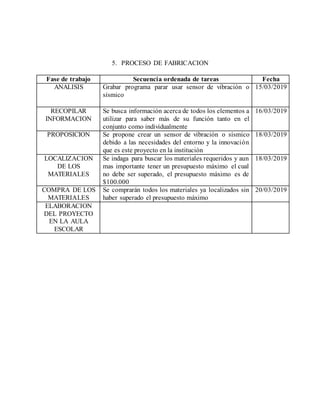

12. 5. PROCESO DE FABRICACION
Fase de trabajo Secuencia ordenada de tareas Fecha
ANALISIS Grabar programa parar usar sensor de vibración o
sísmico
15/03/2019
RECOPILAR
INFORMACION
Se busca información acerca de todos los elementos a
utilizar para saber más de su función tanto en el
conjunto como individualmente
16/03/2019
PROPOSICION Se propone crear un sensor de vibración o sísmico
debido a las necesidades del entorno y la innovación
que es este proyecto en la institución
18/03/2019
LOCALIZACION
DE LOS
MATERIALES
Se indaga para buscar los materiales requeridos y aun
mas importante tener un presupuesto máximo el cual
no debe ser superado, el presupuesto máximo es de
$100.000
18/03/2019
COMPRA DE LOS
MATERIALES
Se comprarán todos los materiales ya localizados sin
haber superado el presupuesto máximo
20/03/2019
ELABORACION
DEL PROYECTO
EN LA AULA
ESCOLAR

13. 6. PRESUPUESTO
REFERENCIA CANTIDAD GASTOS
INTERFAZ I2C 1 $ 10.000
LED ROJO 1 SET $ 2.000
PROTOBOARD 400
PUNTOS
1 $ 9.000
JUMPER DE CONEXIO 1 SET $ 2.000
ADAPTADOR 12V 1ª 1 $ 12.000
ZUMBADOR ACTIVO 5Vdc 1 $ 2.000
RESISTENCIAS 1 SET $ 2.000
ARDUINO UNO 1 $ 18.000
SENSOR SW 420 1 $ 5.000
PANTALLA LCD 16X2 1 $ 14.000
X MIEMBRO DE EQUIPO $ 19.000
TOTAL $ 76.000
PRESUPUESTO MAX $ 100.000

14. 7. REFERENCIAS
 https://www.googleadservices.com/pagead/aclk?sa=L&ai=DChcS
EwiMwMWdvq3hAhXBQIYKHVIDB0sYABAAGgJ2dQ&ohost
=www.google.com&cid=CAESQOD2KTioC6-
eAE9IRUmEm_M0GV7FW4oOjh91FLvsg6K2wAK8aIYQXo6St
iFJ4unYWclJ39M8ciIEGbtyNV4Eja8&sig=AOD64_1Y1QEzgiY
5ZdK7rznQR-
sIo_FHCA&q=&ved=2ahUKEwjbiLydvq3hAhXLtlkKHQYRA4I
Q0Qx6BAgKEAE&adurl= MERCADO LIBRE
 https://www.youtube.com/watch?v=lP0PPuIcmbM&t=3s&list=LL
2KYX9bSLTmkMjwuAPXYRCQ&index=11 = 15 ABRIL 2018
ASOCIACION DE ROBOTICA Y CIENCIAS DE LA
TECNOLOGIA

15. 8. CONCLUSIONES
Hoy en día es muy frecuente ver que la tierra se mueva, quiere decir que
progresivamente se siente un sismo y ninguno de nosotros estamos preparados
para esto ni en el colegio ni en nuestros hogares tenemos algo que nos muestre
que esta temblando por ello fue que nuestro equipo de trabajo planteo esta
iniciativa de proyecto por la seguridad que ninguno de nosotros tenemos ala hora
de un desastre tal como lo es el sismo
