El documento analiza diferentes tipos de modulación en comunicaciones, destacando la modulación de frecuencia (FM) y la modulación de fase (PM), así como sus características y diferencias. También se aborda la importancia del ancho de banda en señales analógicas y se define el ruido en sistemas de comunicación, incluyendo sus tipos y las fuentes que lo generan. Finalmente, se menciona que aunque el ruido no puede ser eliminado completamente, su impacto puede ser limitado para mejorar la calidad de la comunicación.

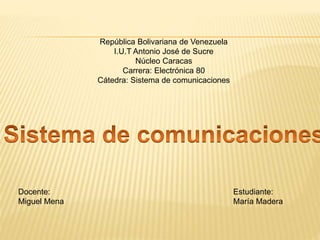

1. República Bolivariana de Venezuela
I.U.T Antonio José de Sucre
Núcleo Caracas
Carrera: Electrónica 80
Cátedra: Sistema de comunicaciones
Docente:
Miguel Mena
Estudiante:
María Madera

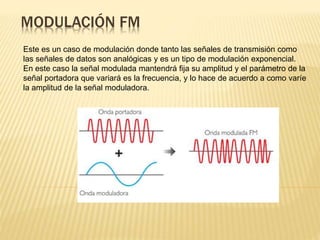

2. MODULACIÓN FM
Este es un caso de modulación donde tanto las señales de transmisión como
las señales de datos son analógicas y es un tipo de modulación exponencial.
En este caso la señal modulada mantendrá fija su amplitud y el parámetro de la
señal portadora que variará es la frecuencia, y lo hace de acuerdo a como varíe
la amplitud de la señal moduladora.

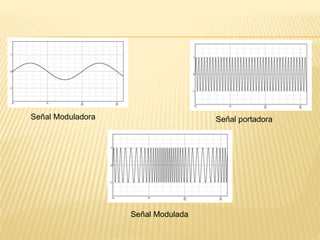

3. Señal Moduladora Señal portadora
Señal Modulada

4. MODULACIÓN PM
Este también es un caso de modulación donde las señales de transmisión como
las señales de datos son analógicas y es un tipo de modulación exponencial al
igual que la modulación de frecuencia.
En este caso el parámetro de la señal portadora que variará de acuerdo a señal
moduladora es la fase.
La modulación de fase (PM) no es muy utilizada principalmente por que se
requiere de equipos de recepción más complejos que en FM y puede presentar
problemas de ambigüedad para determinar por ejemplo si una señal tiene una
fase de 0º o 180º.

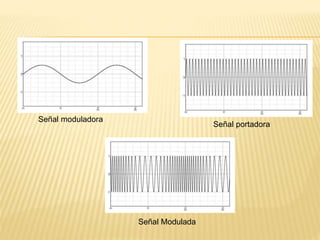

5. Señal moduladora
Señal portadora
Señal Modulada

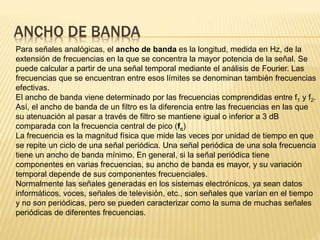

6. ANCHO DE BANDA
Para señales analógicas, el ancho de banda es la longitud, medida en Hz, de la
extensión de frecuencias en la que se concentra la mayor potencia de la señal. Se
puede calcular a partir de una señal temporal mediante el análisis de Fourier. Las
frecuencias que se encuentran entre esos límites se denominan también frecuencias
efectivas.
El ancho de banda viene determinado por las frecuencias comprendidas entre f1 y f2.
Así, el ancho de banda de un filtro es la diferencia entre las frecuencias en las que
su atenuación al pasar a través de filtro se mantiene igual o inferior a 3 dB
comparada con la frecuencia central de pico (fc)
La frecuencia es la magnitud física que mide las veces por unidad de tiempo en que
se repite un ciclo de una señal periódica. Una señal periódica de una sola frecuencia
tiene un ancho de banda mínimo. En general, si la señal periódica tiene
componentes en varias frecuencias, su ancho de banda es mayor, y su variación
temporal depende de sus componentes frecuenciales.
Normalmente las señales generadas en los sistemas electrónicos, ya sean datos
informáticos, voces, señales de televisión, etc., son señales que varían en el tiempo
y no son periódicas, pero se pueden caracterizar como la suma de muchas señales
periódicas de diferentes frecuencias.

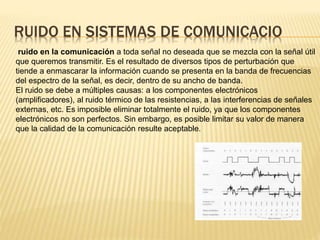

8. RUIDO EN SISTEMAS DE COMUNICACIO
ruido en la comunicación a toda señal no deseada que se mezcla con la señal útil
que queremos transmitir. Es el resultado de diversos tipos de perturbación que
tiende a enmascarar la información cuando se presenta en la banda de frecuencias
del espectro de la señal, es decir, dentro de su ancho de banda.
El ruido se debe a múltiples causas: a los componentes electrónicos
(amplificadores), al ruido térmico de las resistencias, a las interferencias de señales
externas, etc. Es imposible eliminar totalmente el ruido, ya que los componentes
electrónicos no son perfectos. Sin embargo, es posible limitar su valor de manera
que la calidad de la comunicación resulte aceptable.

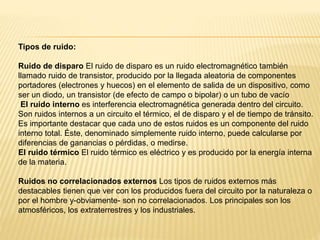

9. Tipos de ruido:
Ruido de disparo El ruido de disparo es un ruido electromagnético también
llamado ruido de transistor, producido por la llegada aleatoria de componentes
portadores (electrones y huecos) en el elemento de salida de un dispositivo, como
ser un diodo, un transistor (de efecto de campo o bipolar) o un tubo de vacío
El ruido interno es interferencia electromagnética generada dentro del circuito.
Son ruidos internos a un circuito el térmico, el de disparo y el de tiempo de tránsito.
Es importante destacar que cada uno de estos ruidos es un componente del ruido
interno total. Éste, denominado simplemente ruido interno, puede calcularse por
diferencias de ganancias o pérdidas, o medirse.
El ruido térmico El ruido térmico es eléctrico y es producido por la energía interna
de la materia.
Ruidos no correlacionados externos Los tipos de ruidos externos más
destacables tienen que ver con los producidos fuera del circuito por la naturaleza o
por el hombre y-obviamente- son no correlacionados. Los principales son los
atmosféricos, los extraterrestres y los industriales.
